Характеристики КТ815

Ниже представлена таблица с техническими характеристиками КТ815

Наименование	U КБ , В	U КЭ , В	I K , мА	Р К , Вт	h21 э	I КБ , мА	f, МГц	U КЭ , В.
КТ815А	40	30	1500(3000)	1(10)	40-275	≤50	≥ 3	<0,6
КТ815Б	50	45	1500(3000)	1(10)	40-275	≤50	≥ 3	<0,6
КТ815В	70	65	1500(3000)	1(10)	40-275	≤50	≥ 3	<0,6
КТ815Г	100	85	1500(3000)	1(10)	30-275	≤50	≥ 3	<0,6

Обозначения из таблицы читаются следующим образом:

• U КБ -максимальное рассчитанное напряжение для перехода коллектор-база
• U КЭ -максимально рассчитанное напряжение на переходе коллектор-эмиттер.
• I K -максимальный рассчитанный ток на выводе коллектора. В скобках указаны значения для импульсного тока.
• Р К -максимально рассчитанная рассеиваемая мощность вывода коллектора без радиатора. В скобках – с радиатором.
• h 21э- коэффициент передачи тока в схеме с общим эмиттером.
• I КБ — обратный ток вывода коллектора.
• f — граничная частота для схемы с общим эмиттером.
• U КЭ — напряжение насыщения перехода коллектор-эмиттер.

Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:

• Показатель температуры перехода — 150 градусов по Цельсию.
• Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.

Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.

Редакторы сайта советуют ознакомиться с определением понятия гистерезиса и использовании этого эффекта в котлах.

Техническая документация к электронным компонентам на русском языке.

Описание

Кремниевый NPN диффузионный транзистор для импульсных источников питания и преобразователей.

Особенности:

• Мощный высоковольтный транзистор с высокой скоростью переключения.
• Высокое напряжение пробоя: Vceo = 800 В.
• Изолированный корпус.

Символы	Параметр	Условия	Мин. значение	Тип. значение	Макс. значение	Единицы
Vcbo	Напряжение коллектор-база	—	—	—	900	В
Vceo	Напряжение коллектор-эмиттер	—	—	—	800	В
Vebo	Напряжение эмиттер-база	—	—	—	7	В
Ic	Ток коллектора постоянный/импульсный	—	—	—	3,0/5,0	А
Pc	Мощность, рассеиваемая на коллекторе	T = 25 °C	—	—	25	Вт
hFE	Коэффициент передачи тока в схеме ОЭ	Vce = 5 В, Ic = 0,15 А	15	—	—	—
Vce_sat	Напряжение насыщения К-Э	Ic = 1,2 A, Ib = 0,24 А	—	—	1,0	В
Ib	Ток базы	—	—	—	1,0	А
Tr/Tf	Время нарастания/спада	—	—	0,5	0,7/0,5	мкс

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Главная

О сайте

Теория

Практика

Контакты

Высказывания: Если что-либо не работает, стукните это хорошенько, если оно сломалось — ничего, все равно нужно было выбрасывать. Основные параметры биполярного низкочастотного npn транзистора 2SC5353 Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного низкочастотного npn транзистора 2SC5353 . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях. Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремнийСтруктура полупроводникового перехода: npn

Pc max, мВт	Ucb max, В	Uce max, В	Ueb max, В	Ic max, мА	Tj max, °C	Ft max, Гц	Cc tip, пФ	Hfe
25000	900	800	7	3000	+150	200000	15

  Bosch pke611d17e варочная панель как подключить провода

Производитель: UTCСфера применения: Популярность: 3246Условные обозначения описаны на странице «Теория».

Схемы транзистора 2SC5353

Общий вид транзистора 2SC5353.	Цоколевка транзистора 2SC5353.

Обозначение контактов: Международное: C — коллектор, B — база, E — эмиттер. Российское: К — коллектор, Б — база, Э — эмиттер.

Дата создания страницы: 2016-02-03 08:45:50.

Другие разделы справочника:

Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.

Биполярный транзистор 2SC5353 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SC5353

Тип материала: Si

Максимальная рассеиваемая мощность (Pc): 25 W

Макcимально допустимое напряжение коллектор-база (Ucb): 900 V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 800 V

Макcимально допустимое напряжение эмиттер-база (Ueb): 7 V

Макcимальный постоянный ток коллектора (Ic): 3 A

Предельная температура PN-перехода (Tj): 150 °C

Статический коэффициент передачи тока (hfe): 15

Корпус транзистора: TO220NIS

2SC5353 Datasheet (PDF)

1.1. 2sc5353.pdf Size:207K _toshiba

UNISONIC TECHNOLOGIES CO., LTD 2SC5353 NPN SILICON TRANSISTOR HIGH VOLTAGE NPN TRANSISTOR 1 1 TO-126 TO-126C DESCRIPTION Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications 1 1 TO-220 TO-220F FEATURES * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage: VCEO = 700V 1 TO-220F1

UNISONIC TECHNOLOGIES CO., LTD 2SC5353B NPN SILICON TRANSISTOR HIGH VOLTAGE NPN 1 1 TRANSISTOR TO-126 TO-126C DESCRIPTION 1 1 TO-220 TO-220F Switching Regulator and High Voltage Switching Applications High-Speed DC-DC Converter Applications. 1 1 FEATURES TO-220F1 TO-251 * Excellent switching times: tR = 0.7?s(MAX), tF = 0.5?s (MAX) * High collectors breakdown voltage:

«>

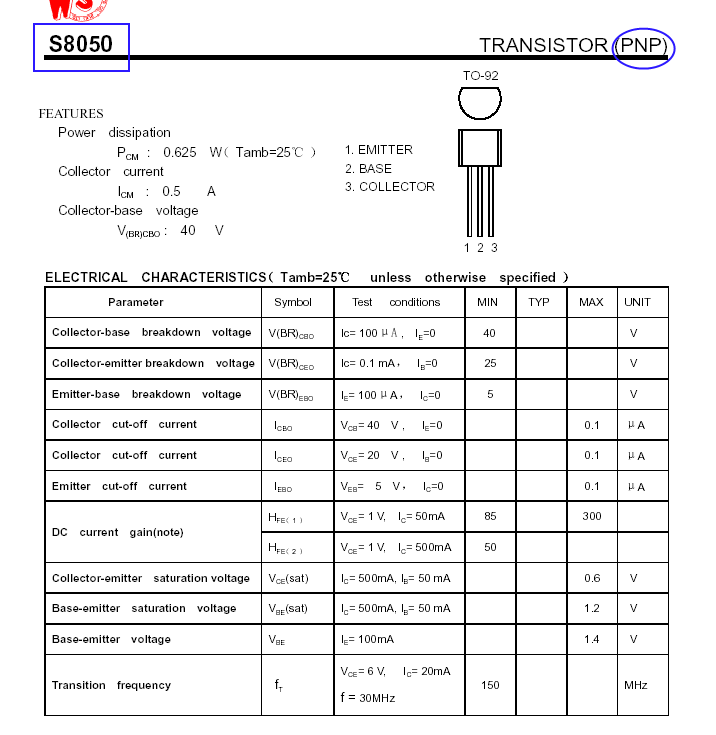

Характеристики транзистора S8050

По своим техническим характеристикам кремниевый биполярный транзистор S8050 предназначен для использования в двухтактном УНЧ класса В и других усилителях общего назначения. Также он используется в различных модулях, построенных на Arduino, схемах управления светодиодными, источниками света и в другой электронике. Его структура n-p-n.

Цоколевка

S8050 выпускают в корпусе для дырочного монтажа ТО-92 и для навесного SOT-23. Во втором случае его маркируют как J3Y. На рисунке можно увидеть, как расположены ножки рассматриваемого устройства в обеих исполнениях.

Технические характеристики

Рассмотрение начнём с предельно возможных, превышение значений этих параметров недопустимо и ведёт к выходу транзистора из строя. Все максимальные характеристики S8050 были измерены при температуре окружающего воздуха +25 О С, вот они:

• напряжение между К-Б V_CBO (U_{кб max}) — 40 В;
• напряжение между К-Э V_CEO (U_{кэ max}) — 25 В;
• напряжение между Э-Б V_EBO (U_{эб max}) — 5 В;
• ток через коллектор I_C (I_{к max})
• в корпусе SOT-23 I_C (I_{к max}) – 500 мА;
• в корпусе ТО-92 I_C (I_{к max}) – 700 мА.
• мощность, рассеиваемая на коллекторном переходе
• в корпусе SOT-23 Р_к 300 мВт;
• в корпусе ТО-92 1 Вт
• допустимая температура кристалла +150 О С;
• рабочая температура от -55 до +150 О С.

Также важными параметрами, на которые стоит обратить внимание, являются электрические характеристики. Они были измерены при температуре +25 О С

Остальные значения приведены в отдельном столбце таблице, который называется «Режимы измерения».

В зависимости от к-та передачи тока транзисторы S8050 в SMD корпусе J3Y делятся на три типа:

• L от 120 до 200;
• H от 200 до 350;
• J от 300 до 400.

Аналоги

• Транзистор S8050 можно заменить на аналоги: 2SC1008, 2SC1009, 2SD471A, , KSC1008, KSP06, KSP42, KSP43, MPS650, MPS650G, MPS651, MPS651G, MPS6532, MPS8050, MPSA42, MPSA43, MPSW01, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, S9013, SS8050, ZTX457.
• Существуют Российские аналоги: КТ6114А, КТ968В, КТ6114Б, КТ6114В.
• Комплементарна парой для рассматриваемого устройства – это S8550. В корпусе SMD он маркируется 2TY.

Производители

Перечислим производителей S8050:

В магазинах можно встретить продукцию следующих компаний:

Скачать datasheet на транзистор S8050 можно кликнув на нужного производителя.

Транзистор КТ829 — DataSheet

Цоколевка транзистора КТ829

Цоколевка транзистора КТ829(Т-М)

Описание

Транзисторы кремниевые мезапланарные составные универсальные низкочастотные мощные. Предназначены для работы в усилителях низкой частоты, ключевых схемах.  Выпускаются в пластмассовом корпусе с жесткими выводами. Обозначение типа приводится на корпусе. Масса транзистора не более 2 г.

Параметры транзистора КТ829

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог		КТ829А		BD267B, TIP122, BD901, BDW23C *2, BDW73C, BDW63C *2, 2SD1128 *2, 2SD1740 *2, BD267A *2
КТ829Б		BD267A, BD263, TIP121,  BD899A, BD899, BDW23B *2, BDW73B *2, BD267 *2
КТ829В		BD331, TIP120, BD897A, BD897, BDW23A, ТIР120 *2
КТ829Г		BD665, BD675, BD895A, BD895, BDW23, BDW73,  BDW63 *2, BD695 *1
Структура			—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	PK max,P*K, τ max,P**K, и max	КТ829А	—	60*	Вт
КТ829Б	—	60*
КТ829В	—	60*

КТ829Г
—
60*
КТ829АТ
—
50

КТ829АП
—
50

КТ829АМ
—
60

Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
f_гр, f*_h31б, f**_h31э, f***_max
КТ829А
—
≥4
МГц

КТ829Б

—
≥4

КТ829В
—
≥4

КТ829Г
—
≥4

КТ829АТ
—
≥4

КТ829АП
—
≥4

КТ829АМ
—
≥4

Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера
U_{КБО проб.,} U*_{КЭR проб.,} U**_{КЭО проб.}

КТ829А
1к
100*
В

КТ829Б
1к
80*

КТ829В
1к
60*

КТ829Г
1к
45*

КТ829АТ
—
100

КТ829АП
—
160

КТ829АМ
—
240

Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора

U_{ЭБО проб.,}
КТ829А
—5
В

КТ829Б
—5

КТ829В
—5

КТ829Г
—5

КТ829АТ
—5

КТ829АП
—
5

КТ829АМ
—
5

Максимально допустимый постоянный ток коллектора
I_{K max,} I*_{К , и max}
КТ829А
—
8(12*)
А

КТ829Б
—
8(12*)

КТ829В
—
8(12*)

КТ829Г
—
8(12*)

КТ829АТ
—
5

КТ829АП
—
5

КТ829АМ
—
8

Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера

I_КБО, I*_КЭR, I**_КЭO
КТ829А
100 В
≤1.5*
мА
КТ829Б
80 В
≤1.5*

КТ829В
60 В
≤1.5*

КТ829Г
60 В
≤1.5*

КТ829АТ
—
—

КТ829АП
—
—

КТ829АМ

—
—

Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером
h_21э,  h*_21Э
КТ829А
3 В; 3 А
≥750*

КТ829Б
3 В; 3 А
≥750*

КТ829В
3 В; 3 А
≥750*

КТ829Г
3 В; 3 А
≥750*

КТ829АТ
—

≥1000

КТ829АП
—
≥700

КТ829АМ
—
400…3000

Емкость коллекторного перехода
c_к,  с*_12э
КТ829А
—
≤120
пФ

КТ829Б
—
≤120

КТ829В
—
≤120

КТ829Г
—
≤120

КТ829АТ
—

—

КТ829АП
—
—

КТ829АМ
—
—

Сопротивление насыщения между коллектором и эмиттером
 r_{КЭ нас},  r*_{БЭ нас, К}**_у.р.
КТ829А
—
≤0.57
Ом, дБ

КТ829Б
—
≤0.57

КТ829В
—
≤0.57

КТ829Г
—
≤0.57

КТ829АТ

—
≤0.3

КТ829АП
—
≤0.25

КТ829АМ
—
≤0.66

Коэффициент шума транзистора
К_ш, r*_b, P**_вых
КТ829А
—
—
Дб, Ом, Вт

КТ829Б
—
—

КТ829В
—
—

КТ829Г
—
—

КТ829АТ
—
—

КТ829АП
—
—

КТ829АМ
—
—

Постоянная времени цепи обратной связи на высокой частоте
τ_к, t*_рас,  t**_выкл,  t***_пк(нс)
КТ829А
——
пс

КТ829Б
——

КТ829В
——

КТ829Г
——

КТ829АТ
——

КТ829АП
——

КТ829АМ
——

Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.

Входные характеристики	Зависимость статического коэффициента передачи тока от тока коллектора
Зависимость напряжения насыщения коллектор — эмиттер от Iк/Iб	Зависимость максимально допустимого напряжения коллектор-эмиттер от сопротивления база-эмиттер
Зависимость максимально допустимой мощности рассеивания коллектора от температуры корпуса	Область максимальных режимов

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Угловая модель

Это один из самых удобных вариантов для любого помещения. Выделяют различные варианты таких конструкций, которые наиболее удобны для квартир и офисов. Несмотря на основную форму, у мебели могут быть и другие особенности. В anderssen предлагают следующие варианты:

• Раскладные, оснащенные наиболее прочными механизмами трансформации и длительным сроком эксплуатации.
• Маленькие и большие модели, выбор которых обусловлен параметрами помещения и наличием свободного пространства.
• Закругленные и прямые конструкции.

Большинство моделей anderssen оборудовано дополнительными элементами. Современные коллекции включают боковые полки, отличающиеся удобством и особым стилем. Некоторые модели становятся настоящим центром просторного помещения. Диваны оснащены всем необходимым для полноценного отдыха и включают просторные мягкие зоны, столик квадратной формы и полки для книг. У столика подходящая высота для расположения на нем ноутбука или планшета.

Угловые диваны оборудованы угловой полкой. Некоторые варианты трансформации позволяют превратить обычный столик во вместительную тумбу. В качестве столешницы можно использовать деревянные подлокотники. На них можно положить телефон, планшет или книгу.

На видео: угловой диван Дискавери.

Таблица 2 – Маркировка транзистора КТ315-1 кодовым знаком

Тип транзистора	Маркировочная метка на срезе боковой поверхности корпуса	Маркировочная метка на торце корпуса
KT315A1	Треугольник зеленого цвета	Точка красного цвета
KT315Б1	Треугольник зеленого цвета	Точка желтого цвета
KT315В1	Треугольник зеленого цвета	Точка зеленого цвета
KT315Г1	Треугольник зеленого цвета	Точка голубого цвета
KT315Д1	Треугольник зеленого цвета	Точка синего цвета
KT315Е1	Треугольник зеленого цвета	Точка белого цвета
KT315Ж1	Треугольник зеленого цвета	Две точки красного цвета
KT315И1	Треугольник зеленого цвета	Две точка желтого цвета
KT315Н1	Треугольник зеленого цвета	Две точки зеленого цвета
KT315Р1	Треугольник зеленого цвета	Две точки голубого цвета

Указания по применению и эксплуатации транзисторов

Основное назначение транзисторов – работа в усилительных каскадах и других схемах радиоэлектронной аппаратуры. Допускается применение транзисторов, изготовленных в обычном климатическом исполнении в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии транзисторов непосредственно в аппаратуре лаками (в 3 – 4 слоя) типа УР-231 по ТУ 6-21-14 или ЭП-730 по ГОСТ 20824 с последующей сушкой. Допустимое значение статического потенциала 500 В. Минимально допустимое расстояние от корпуса до места лужения и пайки (по длине вывода) 1 мм для транзистора КТ315 и 2 мм для транзистора КТ315-1. Число допустимых перепаек выводов при проведении монтажных (сборочных) операций – одна.

Внешние воздействующие факторы

Механические воздействия по группе 2 таблица 1 в ГОСТ 11630, в том числе:
– синусоидальная вибрация;
– диапазон частот 1-2000 Гц;
– амплитуда ускорения 100 м/с 2 (10g);
– линейное ускорение 1000 м/с 2 (100g).

Климатические воздействия – по ГОСТ 11630, в том числе: повышенная рабочая температура среды 100 °С; пониженная рабочая температура среды минус 60 °С; изменение температуры среды от минус 60 до 100 °С. Для транзисторов КТ315-1 изменение температуры среды от минус 45 до 100 °С

Надежность транзисторов

Интенсивность отказов транзисторов в течение наработки более 3×10 -7 1/ч. Наработка транзисторов t н = 50000 часов. 98-процентный срок сохраняемости транзисторов 12 лет. Упаковка должна обеспечивать защиту транзисторов от зарядов статического электричества.

Зарубежные аналоги транзистора КТ315

Зарубежные аналоги транзистора КТ315 приведены в таблице 3.

Цоколевка

Цоколевка S8050 зависит от типа корпуса, в котором производится устройство. Такие транзисторы чаще всего производятся в упаковке SOT-32 для поверхностного монтажа на плату. Довольно редко можно встретить в пластиком ТО-92 или SOT-54. Распиновка двух вариантов исполнения показана на изображении ниже.

Современные версии устройства соответствуют последним европейским экологическим нормам RoHS, клеммы под пайку выпалены по стандарту MIL-STD-202 (Метод 208). Наличие в самом конце маркировки символов «G» и «L» указывает на применение при производстве безгалогенных и безсвинцовых технологий соответственно.

Зарубежные прототипы

• КТ815Б — BD135
• КТ815В — BD137
• КТ815Г — BD139

14 thoughts on “ КТ815 параметры ”

Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше

Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая. Одним словом — обычный, среднепараметризованный транзистор для бытового использования

Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши

Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.

Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.

Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».

На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм

Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.

Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…

Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.

Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).

По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.

Область применения транзисторов 13001

Транзисторы серии 13001 разработаны специально для применения в преобразовательных устройствах небольшой мощности в качестве ключевых (переключающих) элементов.

• сетевые адаптеры мобильных устройств;
• электронная пускорегулирующая аппаратура люминесцентных ламп малой мощности;
• электронные трансформаторы;
• другие импульсные устройства.

Нет принципиальных ограничений на использование транзисторов 13001 в качестве транзисторных ключей. Также можно применять данные полупроводниковые приборы в усилителях низкой частоты в случаях, где не требуется особое усиление (коэффициент передачи по току у серии 13001 по современным меркам невелик), но в этих случаях не реализуются довольно высокие параметры этих транзисторов по рабочему напряжению и их высокое быстродействие.

Лучше в этих случаях применить более распространенные и дешевые типы транзисторов. Также при построении усилителей надо помнить, что комплементарная пара у транзистора 31001 отсутствует, поэтому с организацией двухтактного каскада могут быть проблемы.

На рисунке приведен характерный пример использования транзистора 13001 в сетевом зарядном устройстве для аккумулятора переносного устройства. Кремниевый триод включен в качестве ключевого элемента, формирующего импульсы на первичной обмотке трансформатора ТР1. Он с большим запасом выдерживает полное выпрямленное сетевое напряжение и не требует дополнительных схемотехнических мер.

Температурный профиль для пайки бессвинцовым припоем

При пайке транзисторов надо соблюдать определенную осторожность, не допуская излишнего нагрева. Идеальный температурный профиль указан на рисунке и состоит из трех этапов:

• этап предварительного нагрева длится около 2 минут, за это время транзистор прогревается от 25 до 125 градусов;
• собственно пайка длится около 5 секунд при максимальной температуре 255 градусов;
• заключительный этап – расхолаживание со скоростью от 2 до 10 градусов в секунду.

Этот график сложно соблюсти в домашних условиях или в мастерской, да и не так это важно при демонтаже-монтаже единичного транзистора. Главное – не превышать максимально допустимую температуру пайки

Транзисторы 13001 имеют репутацию достаточно надежных изделий, и при условиях эксплуатации, не выходящих за установленные пределы, могут прослужить долго без отказов.

Транзистор — устройство, виды, применение

Описание, устройство и принцип работы полевого транзистора

Что такое биполярный транзистор и какие схемы включения существуют

Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142

Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность
