Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество.

Высокочастотные эффекты

Производительность транзисторного усилителя относительно постоянна вплоть до некоторой точки, как показано на графике зависимости коэффициента усиления по току от частоты для усилителя малых сигналов с общим эмиттером (рисунок ниже). За этой точкой по мере увеличения частоты производительность транзистора ухудшается.

Граничная частота (частота отсечки коэффициента бета), fгр, fT – это частота, при которой коэффициент усиления по току (hfe) усилителя малых сигналов с общим эмиттером падает ниже единицы (рисунок ниже). Реальный усилитель должен иметь коэффициент усиления > 1. Таким образом, на частоте fгр транзистор использоваться не может. Максимальная частота, приемлемая для использования транзистора, равна 0,1fгр.

Зависимость коэффициента усиления по току (hfe) от частоты для усилителя малых сигналов с общим эмиттером

Некоторые радиочастотные биполярные транзисторы могут использоваться в качестве усилителей на частотах до нескольких ГГц. Кремниево-германиевые устройства расширяют диапазон до 10 ГГц.

Предельная частота (частота отсечки коэффициента альфа), fпр, falpha – это частота, при которой коэффициент α снижается до 0,707 от коэффициента α на низких частотах, α=0,707α. Предельная частота и граничная частота примерно равны: fпр≅fгр. В качестве высокочастотного показателя предпочтительнее использовать граничную частоту fгр.

fmax – самая высокая частота колебаний, возможная при наиболее благоприятных условиях смещения и согласования импеданса. Это частота, при которой коэффициент усиления по мощности равен единице. Весь выходной сигнал подается назад на вход для поддержания колебаний. fmax является верхним пределом частоты работы транзистора в качестве активного устройства. Хотя реальный усилитель не используется на fmax.

Эффект Миллера: верхний предел частоты для транзистора, связанный с емкостями переходов. Например, PN2222A имеет входную емкость Cibo=25пФ и выходную емкость Cobo=9пФ между К-Б и К-Э соответственно. Хотя емкость К-Э 25 пФ кажется большой, она меньше, чем емкость К-Б (9 пФ). Из-за эффекта Миллера в усилителе с общим эмиттером емкость К-Б оказывает влияние на базу в β раз. Почему это так? Усилитель с общим эмиттером инвертирует сигнал, проходящий от базы к эмиттеру. Инвертированный сигнал коллектора, подаваемый назад на базу, противодействует входному сигналу. Сигнал на коллекторе в β раз больше входного сигнала. Для PN2222A β=50–300. Таким образом, емкость К-Б 9 пФ выглядит так: от 9 · 50 = 450 пФ до 9 · 300 = 2700 пФ.

Решение проблемы с емкостью перехода для широкополосных приложений заключается в выборе высокочастотного транзистора – RF (радиочастотного) или СВЧ транзистора. Полоса пропускания может быть дополнительно расширена за счет использования схемы с общей базой, вместо схемы с общим эмиттером. Заземленная база защищает входной эмиттер от емкостной обратной связи с коллектора. Каскодная схема из двух транзисторов будет обеспечивать такую же полосу пропускания, как и схема с общей базой, но уже с более высоким входным импедансом схемы с общим эмиттером.

Основные параметры биполярного, высокочастотного, npn транзистора MMBT3904LT1 (1AM)(1АМ)

Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного, высокочастотного, npn транзистора MMBT3904LT1 (1AM)(1АМ) . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях.

Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремнийСтруктура полупроводникового перехода: npn

Pc max, мВт Ucb max, В Uce max, В Ueb max, В Ic max, мА Tj max, °C Ft max, Гц Cc tip, пФ Hfe
200 60 40 6 200 150 250000000 100/300

Производитель: AVICTEK (Avic Technology)Сфера применения: Дополнительные параметры транзистора MMBT3904LT1 (1AM)(1АМ):
MMBT3904LT1=1AM Маркировка: 1АМ.Условные обозначения описаны на странице «Теория».

Пайка

   Паять такие транзисторы не трудно, особенно ускоряет и делает более легким, процесс пайки различных SMD деталек – микроскоп, пинцет (просто незаменимые вещи) различные флюсы и паяльные жиры с BGA-пастой. Сначала лудим контактные площадки нашего транзистора и платы (не перегрейте).

   Затем позиционируем наш транзистор, я делаю это пинцетом.

   Припаиваем любую из ножек. Отпускаем пинцет, и позиционируем нашу детальку как можно ровнее, для отличного вида, так сказать

   Припаиваем оставшиеся “ножки” радиоэлемента.

   И вот наш транзистор крепко и хорошо припаян к плате. В следующих статьях, буду писать об этом всём подробнее (флюсы, пинцеты, пайка и т.д). А по поводу обозначений и цоколёвок разных типов транзисторов – на форуме есть несколько очень полезных ссылок. Статью написал BIOS.

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Недостатки

Какие недостатки есть у импульсных реле? Некоторые модели
отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его
помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них
клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Соответствие: отечественный транзистор ⇒ импортный аналог

Транзистор Аналог
КТ209 MPS404
КТ368А9 BF599
КТ3102АМ КТ3102БМ КТ3102ВМ КТ3102ДМ BC547A BC547B BC548B BC549C
КТ3107БМ КТ3107ГМ КТ3107ДМ КТ3107ЖМ КТ3107ИМ КТ3107КМ КТ3107ЛМ BC308A BC308A BC308B BC309B BC307B BC308C BC309C
КТ3117А КТ3117Б 2N2221 2N2222A
КТ3126А BF506
КТ3127А 2N4411
КТ3129Б9 КТ3129В9 КТ3129Г9 BC857A BC858A BC858B
КТ3130А9 КТ3130Б9 КТ3130В9 BCW71 BCW72 BCW31
КТ3142А 2N2369
КТ3189А9 КТ3189Б9 КТ3189В9 BC847A BC847B BC847C
КТ635Б 2N3725
КТ639А КТ639Б КТ639В КТ639Г КТ639Д КТ639Е КТ639Ж BD136-6 BD136-10 BD136-16 BD138-6 BD138-10 BD140-6 BD140-10
КТ644А КТ644Б КТ644В КТ644Г PN2905A PN2906 PN2907 PN2907A
КТ645А КТ645Б 2N4400 2N4400
КТ646А КТ646Б 2SC495 2SC496
КТ660А КТ660Б BC337 BC338
Транзистор Аналог
КТ668А КТ668Б КТ668В BC556 BC557 BC558
КТ940А BF458
КТ940Б КТ940В BF457 BF459
КТ961А КТ961Б КТ961В BD139 BD137 BD135
КТ969А BF469
КТ972А КТ972Б BD877 BD875
КТ684А КТ684Б КТ684В BC636 BC638 BC640
КТ685А КТ685Б КТ685В КТ685Г PN2906 PN2906A PN2907 PN2907A
КТ686А КТ686Б КТ686В КТ686Г КТ686Д КТ686Е BC327-16 BC327-25 BC327-40 BC328-16 BC328-25 BC328-40
КТ6109А КТ6109Б КТ6109В КТ6109Г КТ6109Д SS9012D SS9012E SS9012F SS9012G SS9012H
КТ6110А КТ6110Б КТ6110В КТ6110Г КТ6110Д SS9013D SS9013E SS9013F SS9013G SS9013H
КТ6111А КТ6111Б КТ6111В КТ6111Г SS9014A SS9014B SS9014C SS9014D
КТ6112А КТ6112Б КТ6112В SS9015A SS9015B SS9015C
КТ6113А КТ6113Б КТ6113В КТ6113Г КТ6113Д КТ6113Е SS9018D SS9018E SS9018F SS9018G SS9018H SS9018I
Транзистор Аналог
КТ6114А КТ6114Б КТ6114В SS8050B SS8050C SS8050D
КТ6115А КТ6115Б КТ6115В SS8550B SS8550C SS8550D
КТ6116А КТ6116Б 2N5401 2N5400
КТ6117А КТ6117Б 2N5551 2N5550
КТ6128А КТ6128Б SS9016D SS9016E
КТ973А КТ973Б BD878 BD876
KT9116A KT9116Б TPV-394 TPV-375
KT9133A TPV-376
KT9142A 2SC3218
KT9150 TPV-595
KT9151A 2SC3812
KT9152A 2SC3660
КТ6136А 2N3906
КТ728А КТ729А MJ3055 2N3055
КТ808АМ КТ808БМ 2SC1619A 2SC1618
КТ814Б КТ814В КТ814Г BD136 BD138 BD140
КТ815Б КТ815В КТ815Г BD135 BD137 BD139
КТ817Б КТ817В КТ817Г BD233 BD235 BD237
КТ818Б TIP42
КТ819Б TIP41
КТ840А КТ840Б BU326A BU126
Транзистор Аналог
КТ856А КТ856Б BUX48A BUX48
КТ867А BUY21
КТ872А КТ872Б КТ872Г BU508A BU508 BU508D
КТ878А КТ878Б КТ878В BUX98 2N6546 BUX98A
КТ879А КТ879Б 2N6279 2N6278
КТ892А КТ892Б КТ892В TIP661 BU932Z TIP662
КТ899А 2N6388
КТ8107А BU508A
КТ8109А TIP151
КТ8110А 2SC4242
КТ8121А MJE13005
КТ8126А КТ8126Б MJE13007 MJE13006
КТ8164А КТ8164Б MJE13005 MJE13004
КТ8170А1 КТ8170Б1 MJE13003 MJE13002
КТ8176А КТ8176Б КТ8176В TIP31A TIP31B TIP31C
КТ8177А КТ8177Б КТ8177В TIP32A TIP32B TIP32C
КТ6128В КТ6128Г КТ6128Д КТ6128Е SS9016F SS9016G SS9016H SS9016I
КТ6137А 2N3904
КТ928А 2N2218
КТ928Б КТ928В 2N2219 2N2219A

.

Поиск транзистора для замены на сайте alltransistors.com

Для поиска эквивалентных замен транзисторов по параметрам можно воспользоваться формами на сайте alltransistors.com:

  • Bipolar Transistor Cross-Reference Search (для биполярных транзисторов);
  • MOSFET Cross-Reference Search (для полевых транзисторов).

Ниже приведен пример поиска замены для транзистора NTE53.

Информация по транзистору была найдена на сайте www.weisd.com, там указано что 458-056 NTE Equivalent NTE53 — это высоковольтный быстродействующий кремниевый транзистор NPN-структуры в корпусе TO3 (NTE Electronics Inc). Используется в переключающих устройствах, где нужно высокое быстродействие.

Даташит: 458-056 NTE Equivalent NTE53.

Максимальные параметры транзистора из даташита:

  • Напряжение Коллектор-Эмиттер: 400В (максимум 800В);
  • Напряжение Эмиттер-База: 9В;
  • Продолжительный ток Коллектора: 15А;
  • Пиковый ток Коллектора: 30А;
  • Рассеиваемая транзистором мощность: 175Ватт.

Исходя из приведенных параметров и используя страничку поиска «Bipolar Transistor Cross-Reference Search» можно поискать похожие по параметрам транзисторы, вот пример заполнения формы, исходя из параметров полученных из даташита на NTE53:

После отправки формы было получено 15 результатов:

Type Struct Uce Ueb Ic Ft Hfe Caps
2SC3224 NPN     30   120 TO3
2SD1287 NPN     30   300 TO3
2SD434 NPN   10 20   60 TO3
2SD435 NPN   10 20   60 TO3
2SD436 NPN   10 20   60 TO3
2SD815 NPN     30   300 TO3A1
2T7067A NPN     20     TO3
2T7067B NPN     20     TO3
ET10015 NPN     50     TO3
ET10016 NPN     50     TO3
ET10020 NPN     60     TO3
ET10021 NPN     60     TO3
ET6060 NPN     20     TO3
ET6061 NPN     20     TO3
ET6062 NPN     20     TO3

В зависимости о того в каком устройстве используется транзистор NTE53, нужно пересмотреть даташиты на все найденные транзисторы для замены и выбрать подходящий по быстродействию (если это параметр критичен там где будет использоваться транзистор).

Подготовлено редакцией сайта RadioStorage.net .

Основные параметры биполярного высокочастотного npn транзистора MMBT3904LT1 (1AM)(1АМ)

Эта страница создана пользователем сайта через систему Коллективного разума и показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора MMBT3904LT1 (1AM)(1АМ) . Информация о параметрах, цоколевке, характеристиках, местах продажи и производителях.

Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний

Структура полупроводникового перехода: npn

Pc max, мВт Ucb max, В Uce max, В Ueb max, В Ic max, мА Tj max, °C Ft max, Гц Cc tip, пФ Hfe
200 60 40 6 200 150 250000000 100/300

Производитель: AVICTEK (Avic Technology)Сфера применения: Популярность: 41717Дополнительные параметры транзистора MMBT3904LT1 (1AM)(1АМ): MMBT3904LT1=1AM Маркировка: 1АМ.Условные обозначения описаны на странице «Теория».

Цены:

Цена за 1 шт: 11,00 р.
Спец 1 (от 10 шт): 2,40 р.
Спец 2 (от 100 шт): 1,30 р.

Коллективный разум. Дополнения для транзистора MMBT3904LT1 (1AM)(1АМ).

Вы знаете больше о транзисторе MMBT3904LT1 (1AM)(1АМ), чем написано в справочнике? Поделитесь своими данными с другими пользователями сайта.Дополнить данные о параметрах транзистора MMBT3904LT1 (1AM)(1АМ).Добавить рисунок транзистора MMBT3904LT1 (1AM)(1АМ).Загрузить спецификацию (datasheet) транзистора MMBT3904LT1 (1AM)(1АМ).

Аналоги

Транзистор MMBT3904LT1 можно заменить на

2SD602A

,

BCW66

,

FMMT2222A

,

FMMT2222AR

,

FMMT3904

,

FMMT455

,

FMMT491

,

FMMT491Q

,

FMMT624

,

FMMT625

,

FMMTA05

,

FMMTA06

,

FMMTA42

,

KN2222AS

,

KN3904S

,

KST05

,

KST06

,

KST2222A

,

KST3904

,

KST42

,

KST43

,

KST4401

,

KTN2222AS

,

MMBT100

,

MMBT2222A

,

MMBT3904

,

MMBT3904L

,

MMBT3904LT1G

,

MMBT3904LT3

,

MMBT3904LT3G

,

MMBT4401

,

MMBTA05

,

MMBTA06

,

MMBTA42

,

PBHV8115T

,

PBHV8540T

,

PMBT2222A

,

PMBT3904

,

PMBT4401

,

PMBTA06

,

PMST2222A

,

Замена импортных транзисторов отечественными

Аналоги и возможные замены
Тип Аналог Возможная замена Примечания
MJEF34   КТ816 Любой мощный рпр-транзистор с максимальным током коллектора большим 3 А
TIP42   КТ816
2SK58   КПС315А, Б
2N5911   Обычные ПТ
U441   КП303Д, Е; КП307Г, Д;КПЗ12; КП323;КП329; КП341;КП364Д, Е
U444   КП303Д, Е; КП307Г, Д;КП312; КП323,КП329; КП341;КП364Д, Е
MPF102   КП303Д, Е В этой схеме можно применить любой высокочастотный полевой транзистор с каналом ri-типа и изоляцией рп-переходом. При наладке схемы может понадобиться подобрать резисторы в цепях затворов и/или истоков. Предпочтение следует отдавать транзисторам с наибольшим и начальными токами стока, малым пороговым напряжением и уровнем шума на ВЧ
MPS3866   КТ368 В этой схеме можно применить любой высокочастотный биполярный прп-транзистор. Предпочтение следует отдавать транзисторам с малым уровнем шума на ВЧ
25139 КП327А,В КП346А-9; КП382А
1N754   КС162
1N757A   КС182
2N3563   КТ6113; КТ375;КТ345; КТ315;КТ3142; КТ3102Г,Е
2N3565   КТ6113; КТ375;КТ345; КТ315;КТ3142; КТ3102Г,Е
2N3569   КТ6113; КТ375;КТ345; КТ315;КТ3142; КТ3102Г,Е
BFR90 КТ3198А КТ371А, КТ3190А
MPS3866 КТ939А
MRF557   КТ948; КТ996Б-2;КТ9141; КТ9143;КТ919; КТ938
MRF837   КТ634; КТ640; КТ657Б-2
MV2101   KB102; KB107А,В
2N4401 КТ6103 КТ504
2N4403 КТ6102, КТ6116 КТ505
ВС547В КТ3102
ВС549С КТ3102
ВС557В KТ3107
BD139 КТ815
BD140 КТ814
2N5771 КТ363АМ
ВС548 КТ3102
ВС557 КТ3107
TIP111 КТ716
TIP116 КТ852
TIP33B КТ865
TIP34B КТ864
2SC2092   КТ981, КТ955А,КТ9166А, КТ9120
MRF475   КТ981, КТ955А,КТ9166А, КТ9120
40673   КП350, КП306,КП327, КП347,КП382
2N4124 КТ3102Д
J309   КП303Д, Е; КП307Г, Д;КПЗ12, КП323;КП329; КП341;КП364Д, Е
MPS2907 КТ313
2N3414   КТ645
2N4403 КТ6102, КТ6116 КТ505
3055Т КТ8150А
ВС517   КТ972
IRF9Z30   КП944
TIP125 КТ853, КТ8115
BS250P   КП944
2N3391A   КТ3102 Любые маломощные с большим h2fe
BC184L   КТ3102 Любые маломощные с большим h2fe
ВС547В   КТ3102
BUZ11   КП150
IRFL9110   КП944
2N4401 КТ6103, КТ6117  КТ504
2N4403 КТ6102, КТ6116 КТ505
ВС109С   КТ342
ВС237   КТ3102
ВС547   КТЗ102, КТ645А
 2N4401 КТ6103, КТ6117 КТ504
2N4403 КТ6102, КТ6116 КТ505
MPS А18   КТ342Б, Д
2N3704   КТ685
2N4393   КП302ГМ
2N5401   КТ6116А
ВС487   КТ342Б, Д; КТ630Е
IRFZ44 КП723А
MPS2907 КТ313 КТ3107
MPSА14   КТ685
MPSA64   КТ973
2N2222 КТ3117Б КТ315
2N3904 КТ6137А КТ815
2N3906 КТ6136А
ECG-187 ГТ906А
FPT-100     фототранзистор
HRF-511 КП904
TIL 414     фототранзистор

Нужно заменить диод или стабилитрон? — аналоги и замены диодов и полупроводников.

Графические иллюстрации характеристик

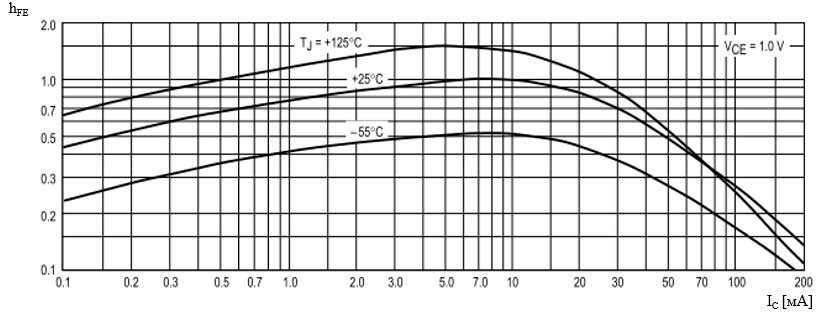

Рис. 1. Нормализованная зависимость статического коэффициента усиления по току hFE от коллекторной нагрузки IC при различных значениях температуры коллекторного p-n перехода Tj.

Рис. 2. Области насыщения транзистора. Зависимость изменения напряжения коллектор-эмиттер UCE от управляющего тока базы IB при различных коллекторных нагрузках IC.

Рис. 3. Изменение напряжений насыщения база-эмиттер UBE(sat)и коллектор-эмиттер UCE(sat) в зависимости от коллекторной нагрузки IC.

Рис. 4. Зависимость коэффициентов температурных изменений напряжений насыщения UBE(sat) и UCE(sat) от коллекторной нагрузки IC.

Рис. 5. h-параметр «Коэффициент усиления по току» в зависимости от коллекторной нагрузки IC.

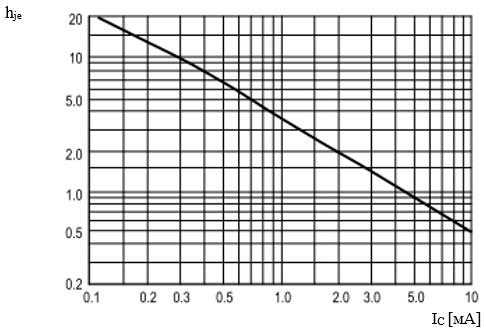

Рис. 6. h-параметр «Входной импеданс» в зависимости от коллекторной нагрузки IC.

Рис. 7. h-параметр «Обратная связь по напряжению коллектора» в зависимости от коллекторной нагрузки IC.

Рис. 8. h-параметр «Выходная проводимость» в зависимости от коллекторной нагрузки IC.

Рис. 9. Зависимость входной емкости Cibo и выходной емкости Cobo от величин обратного смещения p-n переходов транзистора UR.

Рис. 10. Зависимости коэффициента шума NF транзистора от частоты работы f при различных значениях коллекторного тока IC. Кривые сняты для значений сопротивления источника сигнала (source resistance) 200 Ом, 500 Ом и 1,0 кОм.

Рис. 11. Зависимость коэффициента шума NF транзистора от сопротивления источника сигнала RS при различных значениях коллекторной нагрузки IC.

Рис. 12. Зависимости времени задержки td и времени нарастания tr от коллекторной нагрузки IC при различных напряжениях питания UCC и соотношении токов коллектора и базы как 10:1.



Рис. 13. Зависимость времени нарастания импульса tr от коллекторной нагрузки IC при разных температурах:

сплошная линия – Tj = 25°C;

прерывистая линия — Tj = 125°C.

Рис. 14. Зависимость времени рассасывания ts неосновных носителей зарядов в p-n структуре от величины коллекторного тока IC.

Сплошные линии — Tj = 25°C.

Прерывистые линии — Tj = 125°C.

Рис. 15. Зависимости времени спада tf импульса от коллекторной нагрузки IC при разных отношениях тока коллектора IC к току управления (базы) IB.

Сплошные линии — Tj = 25°C.

Прерывистые линии — Tj = 125°C.

Модификации транзистора 2N3904

Практически все изделия с кодом 2N3904 многочисленных производителей обладают завидной повторяемостью электрических и временных параметров. Некоторые отличия наблюдаются в параметрах, характеризующих динамические свойства транзистора (fT, Сobo), и которые вполне могут быть отнесены к расхождениям в методиках контроля этих параметров у производителя.

Модель Тип корпуса PC Другие параметры Производитель
2N3904 TO-92 0,625 Tj = от -55°C до +150°C Motorola
2N3904 S SOT-23 0,35 Tj = от -55°C до +150°C KEC (Korea Electronics)
2N3904 E ESM 0,1
2N3904 U USM
2N3904 V VSM
2N3904 S SOT-23 0,225 FS (First Silicon)
2N3904 U SOT-323 0,15
2N3904 N TO-92N 0,4 AUK Semiconductor
MMBT 3904 SOT-23 0,35 Fairchild Semiconductor
PZT 3904 SOT-223 1
2N3904 – T18 TO-18 0,31 Tj = от -63°C до +200°C SEME LAB

Характеристики КТ815

Ниже представлена таблица с техническими характеристиками КТ815

Наименование U КБ , В U КЭ , В I K , мА Р К , Вт h21 э I КБ , мА f, МГц U КЭ , В.
КТ815А 40 30 1500(3000) 1(10) 40-275 ≤50 ≥ 3 <0,6
КТ815Б 50 45 1500(3000) 1(10) 40-275 ≤50 ≥ 3 <0,6
КТ815В 70 65 1500(3000) 1(10) 40-275 ≤50 ≥ 3 <0,6
КТ815Г 100 85 1500(3000) 1(10) 30-275 ≤50 ≥ 3 <0,6

Обозначения из таблицы читаются следующим образом:

  • U КБ -максимальное рассчитанное напряжение для перехода коллектор-база
  • U КЭ -максимально рассчитанное напряжение на переходе коллектор-эмиттер.
  • I K -максимальный рассчитанный ток на выводе коллектора. В скобках указаны значения для импульсного тока.
  • Р К -максимально рассчитанная рассеиваемая мощность вывода коллектора без радиатора. В скобках – с радиатором.
  • h 21э- коэффициент передачи тока в схеме с общим эмиттером.
  • I КБ — обратный ток вывода коллектора.
  • f — граничная частота для схемы с общим эмиттером.
  • U КЭ — напряжение насыщения перехода коллектор-эмиттер.

Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:

  • Показатель температуры перехода — 150 градусов по Цельсию.
  • Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.

Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.

Редакторы сайта советуют ознакомиться с определением понятия гистерезиса и использовании этого эффекта в котлах.

Модификации транзистора 2N3904

Практически все изделия с кодом 2N3904 многочисленных производителей обладают завидной повторяемостью электрических и временных параметров. Некоторые отличия наблюдаются в параметрах, характеризующих динамические свойства транзистора (fT, Сobo), и которые вполне могут быть отнесены к расхождениям в методиках контроля этих параметров у производителя.

Модель Тип корпуса PC Другие параметры Производитель
2N3904 TO-92 0,625 Tj = от -55°C до +150°C Motorola
2N3904 S SOT-23 0,35 Tj = от -55°C до +150°C KEC (Korea Electronics)
2N3904 E ESM 0,1
2N3904 U USM
2N3904 V VSM
2N3904 S SOT-23 0,225 FS (First Silicon)
2N3904 U SOT-323 0,15
2N3904 N TO-92N 0,4 AUK Semiconductor
MMBT 3904 SOT-23 0,35 Fairchild Semiconductor
PZT 3904 SOT-223 1
2N3904 – T18 TO-18 0,31 Tj = от -63°C до +200°C SEME LAB

Электрические характеристики

Обозначение Параметр Условия измерения Мин. Тип. Макс. Ед.изм.
BVCBO Напряжение пробоя коллектор-база IC= -100 µA, IE=0 -50 V
BVCEO Напряжение пробоя коллектор-эмиттер IC= -10mA, IB=0 -50 V
BVEBO Напряжение пробоя эмиттер-база IE= -10 µA, IC=0 -5 V
ICBO Ток отсечки коллектора VCB= -50V, IE=0 -0.1 µA
IEBO Ток отсечки эмиттера VEB= -5V, IC=0 -0.1 µA
hFE1 hFE2 Коэффициент усиления по постоянному току VCE= -6V, IC= -2mA VCE= -6V, IC= -150mA 70 25 400
VCE (sat) Напряжение насыщения коллектор-эмиттер IC= -100mA, IB= -10mA -0.1 -0.3 V
VBE (sat) Напряжение насыщения база-эмиттер IC= -100mA, IB= -10mA -1.1 V
fT Частотная эффективность VCE= -10V, IC=-1mA 80 MHz
Cob Выходное сопротивление VCB= -10V, IE=0, f=1MHz 4 7 pF
NF Уровень шумов VCE= -6V, IC= -0.1mA f=100Hz, RG=10kΩ 0.5 6 dB

Примечание: данные в таблицах действительны при температуре воздуха 25°C.

Понравилась статья? Поделиться с друзьями:
Пафос клуб
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
