Корпус и цоколевка
Транзистор выпускается в корпусах двух вариантов:
- SOT-23 – предназначен для поверхностного монтажа и представляет собой параллелепипед размером 3,0 х 1,4 х 1,0 мм, на одну из длинных сторон которого выведены две ножки, на другую – одна. Если смотреть на корпус со стороны надписи, при этом внизу находится сторона с двумя выводами, то, начиная с правой нижней ножки, выводы по часовой стрелке пойдут в таком порядке – эмиттер, база, коллектор.
- ТО-92 – пластмассовый цилиндр, усеченный с одной стороны, на торце которого закреплены три вывода, находящиеся в одной плоскости. Если смотреть со стороны среза, то последовательность следующая (слева направо) – эмиттер, база, коллектор. Вариант предназначен для монтажа на плату навесным способом.
По электрическим параметрам исполнения в различных корпусах отличаются лишь величиной допустимой мощности рассеяния.
Аналоги

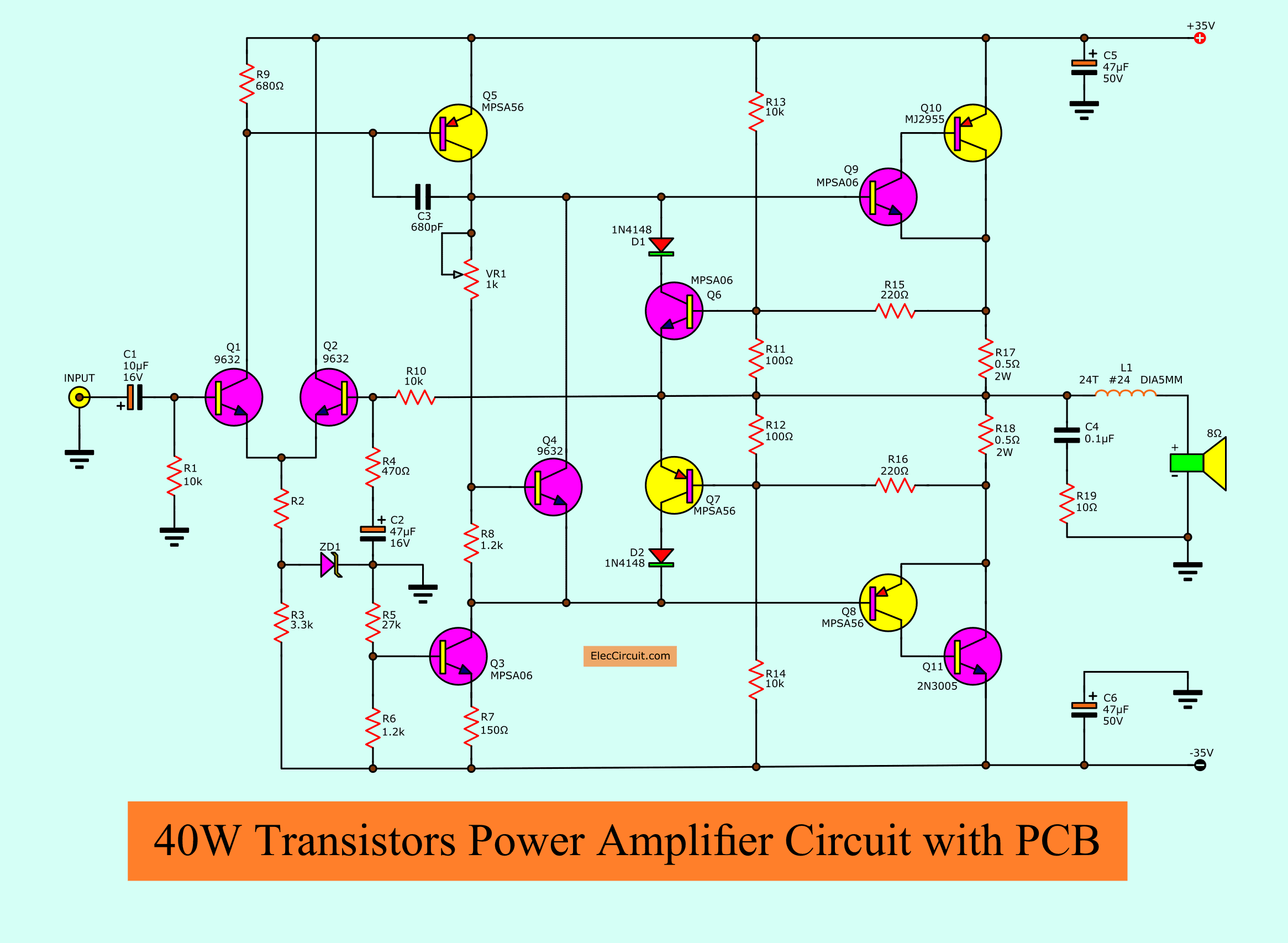

Чаще всего аналог КТ819Г ищут из-за выхода их из строя, в выходных каскадах старых советских усилителей, в которых он работает вместе с КТ818Г. Иногда такое происходит сразу в нескольких каналах. Обычно безуспешно перебрав большое количество таких транзисторов в поисках равного по коэффициенту усиления H21Э, останавливаются на импортных устройствах (в скобках комплементарные пары): MJ15023(MJ15022), 2SC5200 (2SA1943), TIP41(TIP42). В остальных случаях замену, в зависимости от схемы и решаемых задач, можно подобрать из любых похожих по характеристикам. Например, из зарубежных: TIP41C, 2N3055, 2N6292, BD711, MJ3001, BD243. Из отечественных: КТ834, КТ841, КТ847, КТ729А.
Технические характеристики
КТ819Г(ГМ) самые мощные транзисторы в серии. У них наибольшая, по сравнению с другими, максимальная мощность рассеивания до 60 Вт (до 100 Вт) и величина пропускаемого напряжения (до 100 В). Вместе с тем самый низкий коэффициент усиления по току (H21Э) до 12.
Максимальные параметры
Приведем предельные эксплуатационные параметры КТ819Г подробней (в скобках данные для КТ819ГМ, если значения не совпадают):
- постоянное напряжение между: К-Б до 60В (до 100В); К-Б до 5В;
- коллекторный ток: до 10А (до 15А); импульсный до 15А (до 20А);
- базовый ток: до 3А; импульсный до 5А;
- мощность рассеиваемая на коллекторе: до 100Вт (с радиатором); до 2Вт (без теплоотвода);
- температуры: кристалла до +125 oC; окружающей среды -45 до +100 oC.
Как видно из представленных данных, максимальная рассеваемая мощность PК устройства заметно снижается если не использовать радиатор. Так, для КТ819Г при температуре окружающей среды более +25 °C она уменьшается на 0.6 Вт/°С (1 Вт/°С) с теплоотводом и на 0,015 Вт/°С (0,02 Вт/°С) без него.
Электрические параметры
Как известно, предельно допустимые значения не стоит превышать, в таких случаях с большой вероятностью выйдет из строя. Поэтому, в техописаниях кроме них приведены номинальные величины при которых допускается нормальная работа устройства. Они указываются в разделе – электрических характеристик.

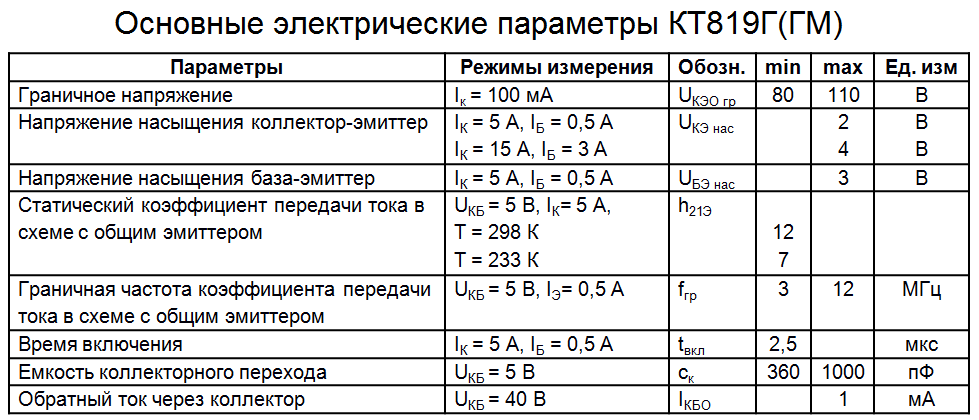

Приведем значения электрических параметров КТ819Г(ГМ,Г1). Они представлены в даташит с учётом температуры вокруг изделия не более +25oC. В графе «режимы измерения» указаны условия, при которых они были получены.
Основные технические характеристики
13003 – это высоковольтный силовой транзистор, прежде всего спроектированный для работы с большими токами и пропускаемым напряжением между коллектором и базой. Высокая скорость переключений и низким временем задержки включения/выключения позволяет использовать его преимущественно в импульсных схемах с индуктивной нагрузкой.
Предельные режимы эксплуатации
13003 рассчитан на работу с большими напряжениями и токами. Так, заявленные производителями максимально допустимые характеристики постоянного рабочего напряжения достигают (VCEO) 400 вольт, а порогового (VCEV) 700 вольт. Номинальное значение постоянного коллекторного тока коллектора (IC) 1.5 A, а импульсного пиковое (ICM), как у большинства силовых транзисторов, в два раза больше 3 A. Максимальная мощность рассеивания, при этом, не должна превышать 40 Ватт.
Предельные значения для пикового тока измерены при длительности импульса в 5 мс и величине обратной скважности не более 10%
Электрические характеристики
Следует учесть, что для расчета возможности применения 13003 в своих схемах, величины предельных режимов эксплуатации обычно уменьшают на 25-30%. Это связано с тем, что они рассчитаны на работу прибора при температуре Тс=25°С. Рабочая же температура устройства будет значительно выше. Зная это, производители в электрических характеристиках на 13003, указывают параметры его использования не только при температуре Тс=25°С.
Как мы видим, в таблице электрических параметров 13003, величины напряжений насыщения и времени переключения приведены и для температуры 100 градусов. Если внимательно присмотреться, то можно увидеть, что эти значения указаны при максимальном токе коллектора IC не превышающем 1 A. А это в 1.5 раза (на 33%) меньше, приведенного значения в предельно допустимых параметрах.
MJ15022 Datasheet PDF — Wing Shing Computer Components
| Part Number | MJ15022 | |
| Description | NPN PLANAR SILICON TRANSISTOR(AUDIO POWER AMPLIFIER DC TO DC CONVERTER) | |
| Manufacturers | Wing Shing Computer Components | |
| Logo | ||
|
There is a preview and MJ15022 download ( pdf file ) link at the bottom of this page. Total 1 Pages |
|
Preview 1 page
No Preview Available !
MJ15022 ! High Current Capability ! High Power Dissipation ! Complementary to MJ15023 ABSOLUTE MAXIMUM RATING (Ta=25℃) TO-3 VCBO VCEO VEBO IC Tj Tstg ELECTRICAL CHARACTERISTICS (Ta=25℃) Characterristic BVCBO BVCEO BVEBO ICBO IEBO hFE1 hFE2 VCE(sat) Test Condition IC=10 mA IE=0 IC=5 mA RBE=∞ IE=5 mA IC=0 VCB=175V IE=0 VEB=5V IC=0 VCE=5V IC=8A VCE=5V IC=10A IC=10A IB=1A Min Homepage: http://www.wingshing.com Tel:(852)2341 9276 Fax:(852)2797 8153 |
|
On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for MJ15022 electronic component. |
| Information | Total 1 Pages |
| Link URL | |
| Download |
Share Link :
Electronic Components Distributor
|
An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists. |
| SparkFun Electronics | Allied Electronics | DigiKey Electronics | Arrow Electronics |
| Mouser Electronics | Adafruit | Newark | Chip One Stop |
In Stock : 143
Please send RFQ , we will respond immediately.
United States
China
Canada
Japan
Russia
Germany
United Kingdom
Singapore
Italy
Hong Kong(China)
Taiwan(China)
France
Korea
Mexico
Netherlands
Malaysia
Austria
Spain
Switzerland
Poland
Thailand
Vietnam
India
United Arab Emirates
Afghanistan
Åland Islands
Albania
Algeria
American Samoa
Andorra
Angola
Anguilla
Antigua & Barbuda
Argentina
Armenia
Aruba
Australia
Azerbaijan
Bahamas
Bahrain
Bangladesh
Barbados
Belarus
Belgium
Belize
Benin
Bermuda
Bhutan
Bolivia
Bonaire, Sint Eustatius and Saba
Bosnia & Herzegovina
Botswana
Brazil
British Indian Ocean Territory
British Virgin Islands
Brunei
Bulgaria
Burkina Faso
Burundi
Cabo Verde
Cambodia
Cameroon
Cayman Islands
Central African Republic
Chad
Chile
Christmas Island
Cocos (Keeling) Islands
Colombia
Comoros
Congo
Congo (DRC)
Cook Islands
Costa Rica
Côte d’Ivoire
Croatia
Cuba
Curaçao
Cyprus
Czechia
Denmark
Djibouti
Dominica
Dominican Republic
Ecuador
Egypt
El Salvador
Equatorial Guinea
Eritrea
Estonia
Eswatini
Ethiopia
Falkland Islands
Faroe Islands
Fiji
Finland
French Guiana
French Polynesia
Gabon
Gambia
Georgia
Ghana
Gibraltar
Greece
Greenland
Grenada
Guadeloupe
Guam
Guatemala
Guernsey
Guinea
Guinea-Bissau
Guyana
Haiti
Honduras
Hungary
Iceland
Indonesia
Iran
Iraq
Ireland
Isle of Man
Israel
Jamaica
Jersey
Jordan
Kazakhstan
Kenya
Kiribati
Kosovo
Kuwait
Kyrgyzstan
Laos
Latvia
Lebanon
Lesotho
Liberia
Libya
Liechtenstein
Lithuania
Luxembourg
Macao(China)
Madagascar
Malawi
Maldives
Mali
Malta
Marshall Islands
Martinique
Mauritania
Mauritius
Mayotte
Micronesia
Moldova
Monaco
Mongolia
Montenegro
Montserrat
Morocco
Mozambique
Myanmar
Namibia
Nauru
Nepal
New Caledonia
New Zealand
Nicaragua
Niger
Nigeria
Niue
Norfolk Island
North Korea
North Macedonia
Northern Mariana Islands
Norway
Oman
Pakistan
Palau
Palestinian Authority
Panama
Papua New Guinea
Paraguay
Peru
Philippines
Pitcairn Islands
Portugal
Puerto Rico
Qatar
Réunion
Romania
Rwanda
Samoa
San Marino
São Tomé & Príncipe
Saudi Arabia
Senegal
Serbia
Seychelles
Sierra Leone
Sint Maarten
Slovakia
Slovenia
Solomon Islands
Somalia
South Africa
South Sudan
Sri Lanka
St Helena, Ascension, Tristan da Cunha
St. Barthélemy
St. Kitts & Nevis
St. Lucia
St. Martin
St. Pierre & Miquelon
St. Vincent & Grenadines
Sudan
Suriname
Svalbard & Jan Mayen
Sweden
Syria
Tajikistan
Tanzania
Timor-Leste
Togo
Tokelau
Tonga
Trinidad & Tobago
Tunisia
Turkey
Turkmenistan
Turks & Caicos Islands
Tuvalu
U.S. Outlying Islands
U.S. Virgin Islands
Uganda
Ukraine
Uruguay
Uzbekistan
Vanuatu
Vatican City
Venezuela
Wallis & Futuna
Yemen
Zambia
Zimbabwe
Quantity
Quick RFQ
Маркировка
Цифры “13001” на корпусе дают общее представление об этом полупроводниковом устройстве. Многие производители маркируют так свои изделия из-за отсутствия места на корпусе ТО-92, не указывая при этом префикс в начале. В статье приведены технические характеристики устройств малоизвестных в России производителей DGNJDZ, Semtech Electronics, YFWDIODE. Указанные производители в своих даташитах не указывают дополнительных символов маркировки. Без дополнительных обозначений маркирует свой транзистор TS13001 тайваньская компания TSMC. Первые две литеры “TS” являются аббревиатурой первых двух слов в полном названии компании Taiwan Semiconductor Manufacturing Company. В тоже время, на рыке достаточно широко представлены транзисторы mje13001, которые тоже промаркированы цифрами 13001. SHENZHEN JTD ELECTRONICS и многие другие производители применяют s13001 s8d при маркировке своих девайсов. Встречаются и другие префиксы, не рассмотренные в статье. Многие продавцы не заморачиваясь с маркировкой в наименовании товара, указывают все возможные его типы вместе с датой производства.

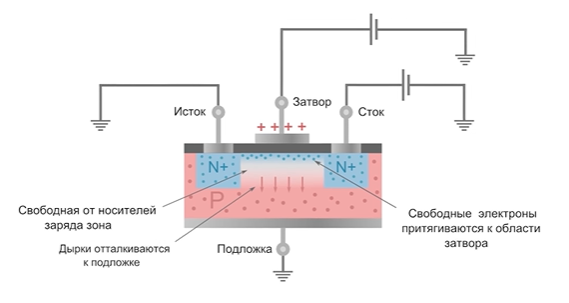

Устройство IRF3205
Устройство и работа данного транзистора не имеет никаких отличий от устройств и работ других n-канальных МОП-транзисторов.
При подаче положительного напряжения между контактом затвора и истока между подложкой и контактом затвора образуется поперечное электрическое поле. Это поле притягивает отрицательно заряженные электроны к поверхностному слою диэлектрика. В результате такого заряда, в этом слое образуется некая область проводимости — так называемый “канал”.
Стоит заметить, что заряд накапливается, в своего рода, электрическом конденсаторе, состоящем из электрода затвора и подложки с диэлектриком. В этом конденсаторе обкладки — металлический вывод затвора и область подложки, а изоляторы — диэлектрики, состоящие из оксида кремния. Именно исходя из характеристик этого конденсатора и складывается параметр емкости затвора транзистора.
Featured Datasheets
| Part Number | Description | Manufacturers |
| MJ15020 | The function is 4.0 AMPERES COMPLEMENTARY SILICON POWER TRANSISTORS 200 AND 250 VOLTS 150 WATTS. | Motorola Semiconductors |
| MJ15020 | The function is (MJ15020 / MJ15021) Complementary Silicon Power Transistors. | ON Semiconductor |
| MJ15021 | The function is 4.0 AMPERES COMPLEMENTARY SILICON POWER TRANSISTORS 200 AND 250 VOLTS 150 WATTS. | Motorola Semiconductors |
|
Semiconductors commonly used in industry:
1N4148 |   |
||
|
Quick jump to:
MJ15 |
Биполярный транзистор: внешний вид, составные элементы, конструкция корпуса — кратко
Сразу стоит определиться, что биполярный транзистор (bipolar transistor) создан для работы в цепях постоянного тока, где и используется. Сократим его название до БТ.
На фотографии ниже показал насколько разнообразные формы он имеет. А ведь этот небольшой ассортимент мной высыпан из одной маленькой коробочки.
Транзисторный корпус может быть изготовлен из пластмассы или металла в виде параллелепипеда, цилиндра, таблетки различной величины. Общими элементами являются три контактных штыря, созданные для подключения к электрической схеме.
Эти выводы необходимо различать в технической документации, правильно подключать при монтаже. Поэтому их назвали:
- Э (E) — эмиттер;
- К (C) — коллектор;
- Б (B) — база.
Буквы в скобках используются в международной документации.
Основной метод соединения БТ в электрических схемах — пайка, хотя допускаются и другие.
Габариты корпуса и контактных выводов зависят от мощности, которую способен коммутировать этот модуль. Чем выше проектная нагрузка, тем большие размеры вынуждены создавать производители для обеспечения надежной работы и отвода опасного тепла.
Общеизвестно, что полупроводниковые переходы не способны выдерживать высокий нагрев — они банально перегорают. Поэтому все мощные корпуса выполняются из металла и снабжаются теплоотводящими радиаторами.
В особо ответственных узлах для них дополнительно создается принудительный обдув струями воздуха. Этим приемом значительно повышается надежность работы системных блоков компьютеров, ноутбуков, сложной электронной техники.
Любой БТ состоит из трех полупроводниковых переходов p и n типа, как обычный диод. Только у диода их меньше: всего два. Он способен пропускать ток всего в одну сторону, а в противоположную — блокирует.
Bipolar transistor создается по одной из двух схем соединения полупроводниковых элементов:
- p-n-p, называемую прямым включением;
- n-p-n — обратным.
При обозначении на схемах их рисуют одинаково, но с небольшими отличиями вывода эмиттера:
- прямое направление: стрелка нацелена на базу;
- обратное — стрелка показывается выходом из базы наружу элемента.
Указатель стрелки эмиттера показывает положительное направление тока через полупроводниковый переход.
Электрические характеристики
В следующей таблице приведены основные параметры, используемые при расчете электрических схем.
Таблица 2. Электрические параметры S9015.
| Обозначение | Параметр | Условия измерений | Значение | |
|---|---|---|---|---|
| Мин. | Макс. | |||
| V(BR)CBO | Напряжение пробоя к-б, В | IC=100 µA, IE=0 | -50 | |
| V(BR)CEO | Напряжение пробоя к-э, В | IC=100 µA, IB=0 | -45 | |
| V(BR)EBO | Напряжение пробоя э-б, В | IE=100 µA, IC=0 | -5 | |
| ICBO | Обратный ток коллектора, µA | VCB =50 В, IE=0 | -0,05 | |
| IEBO | Обратный ток эмиттера, µA | VEB =5 В, IC=0 | -0,05 | |
| hFE (h21) | Коэффициент усиления | VCE =-5В, IC =-1мА | 60 | 1000 |
| VCE(sat) (UCEsat) | Напряжение насыщения к-э, мВ | IC=-100 мA, IB =-10мA | -0,3 | |
| VBE(sat) (UBEsat) | Напряжение насыщения б-э, мВ | IC=-100 мA, IB =-10мA | -1 | |
| fT | Граничная частота, МГц | VCE =-5В, IC =-10мA, f=30 MГц | 150 |
Примечание.
- Измерение параметров проводилось при температуре окружающей среды 25 °С. Предельно допустимые значения (таблица 1) указаны для тех же условий.
- В первом столбце обеих таблиц в скобках указаны обозначения, принятые в соответствии с ГОСТ 15172-70.
Аналоги
В таблице приведены пригодные для замены S9015 p-n-p транзисторы и их основные параметры.
| Тип | VCEO, В | IC, мA | PC, мВт | hFE | fT, МГц | Корпус | Цоколевка (слева направо) |
|---|---|---|---|---|---|---|---|
| S9015 | -45 | -100 | 450 (200) | 200-1000 | 150 | ТО-92, SOT-23 | эбк |
| Российское производство | |||||||
| КТ3107 | 20-45 | 100 | 300 | 70 – 800 | 250 | ТО-92 | кбэ |
| КТ6112 | 45 | 100 | 450 | 60 – 600 | 100 | ТО-92 | кбэ |
| Импорт | |||||||
| 2N5401C | -150 | -600 | 625 | 50 – 240 | 100 – 300 | ТО-92 | экб |
| BC320 | -45 | -150 | 310 | 70 – 800 | 180 | ТО-92 | эбк |
| HS733 | -50 | -150 | 250 | 70 –700 | 180 | ТО-92 | эбк |
| KTC9015 | -50 | -150 | 625 | 60 – 600 | 100 | ТО-92 | эбк |
| 2SA1020 | -50 | -2000 | 900 | 70 – 240 | 100 | TO-92MOD | экб |
| 2SA1318 | -50 | -200 | 500 | 100 – 560 | 200 | ТО-92 | экб |
| KSP56 | -80 | 500 | 625 | от 50 | 50 | ТО-92 | эбк |
| KSA733 | -50 | -150 | 250 | 40 – 700 | 180 | ТО-92 | эбк |
Примечание.
- Значение VCEO КТ3107 определяется буквой, следующей за последней цифрой.
- Корпус TO-92MOD отличается от ТО-92 высотой (8 мм вместо 4 мм) и наличием на ножках расширений – в 2 мм от поверхности корпуса.
- Источником данных для таблицы послужили даташиты компаний-производителей.
Зачем нужна маркировка
Современному радиолюбителю сейчас доступны не только обычные компоненты с выводами, но и такие маленькие, темненькие, на которых не понять что написано, детали. Они называются “SMD”. По-русски это значит “компоненты поверхностного монтажа”. Их главное преимущество в том, что они позволяют промышленности собирать платы с помощью роботов, которые с огромной скоростью расставляют SMD-компоненты по своим местам на печатных платах, а затем массово “запекают” и на выходе получают смонтированные печатные платы. На долю человека остаются те операции, которые робот не может выполнить. Пока не может.
Маркировка на практике
Применение чип-компонентов в радиолюбительской практике тоже возможно, даже нужно, так как позволяет уменьшить вес, размер и стоимость готового изделия. Да ещё и сверлить практически не придётся
Другое важное качество компонентов поверхностного монтажа заключается в том, что благодаря своим малым размерам они вносят меньше паразитных явлений
Дело в том, что любой электронный компонент, даже простой резистор, обладает не только активным сопротивлением, но также паразитными ёмкостью и индуктивностью, которые могут проявится в виде паразитных сигналов или неправильной работы схемы. SMD-компоненты обладают малыми размерами, что помогает снизить паразитную емкость и индуктивность компонента, поэтому улучшается работа схемы с малыми сигналами или на высоких частотах.
Разнообразные корпуса транзисторов.
Маркировка SMD компонентов
SMD компоненты все чаще используются в промышленных и бытовых устройствах. Поверхностный монтаж улучшил производительность по сравнению с обычным монтажом, так как уменьшились размеры компонентов, а следовательно и размеры дорожек. Все эти факторы снизили паразитические индуктивности и емкости в электрических цепях.
| Код | Сопротивление |
| 101 | 100 Ом |
| 471 | 470 Ом |
| 102 | 1 кОм |
| 122 | 1.2 кОм |
| 103 | 10 кОм |
| 123 | 12 кОм |
| 104 | 100 кОм |
| 124 | 120 кОм |
| 474 | 470 кОм |
Маркировка импортных SMD
Маркировка импортных SMD транзисторов происходит в основном по нескольким принятым системам. Одна из них – это система маркировки полупроводниковых приборов JEDEC.Согласно ей первый элемент – это число п-н переходов, второй элемент – тип номинал, третий – серийный номер, при наличие четвертого – модификации.
Вторая распространенная система маркировка – европейская. Согласно ей обозначение SMD транзисторов происходит по следующей схеме: первый элемент – тип исходного материала, второй – подкласс прибора, третий элемент – определение применение данного элемента, четвертый и пятый – основную спецификацию элемента.
Третьей популярной системой маркировки является японская. Эта система скомбинировала в себе две предыдущие. Согласно ей первый элемент – класс прибора, второй – буква S, ставится на всех полупроводниках, третий – тип прибора по исполнению, четвертый – регистрационный номер, пятый – индекс модификации, шестой – (необязательный) отношение к специальным стандартам.
Что бы к Вам ни попало в руки, для полной идентификации данного элемента следует применять маркировочные таблицы и по ним определить все характеристики данного элемента. По оценкам специалистов соотношение между производством ЭРЭ в обычном и SMD-исполнении должно приблизиться к 30:70. Многие радиолюбители уже начинают с успехом осваивать применение SMD в своих конструкциях.
Заключение
Информация о маркировочных кодах, содержащаяся в литературе, требует критического подхода и осмысления. К сожалению, красиво оформленный каталог с безукоризненной полиграфией не гарантируют от опечаток, ошибок, разночтений и противоречий, поэтому исходите из данных, что приведены в справочнике о маркировке радиоэлементов.
В заключение хотелось бы поблагодарить источники, которые были использованы для подбора материала к данной статье:
www.mp16.ru
www.rudatasheet.ru
www.texnic.ru
www.solo-project.com
www.ra4a.narod.ru
