Транзистор irfp460 и аналоги цоколевка
Транзистор полевой IRFP064N (110A, 55V) Тип: транзистор, Производитель: Без бренда
ПОДРОБНЕЕЕще цены и похожие товары
Транзистор IRFP4568PBF, K18-49 Тип: транзистор
ПОДРОБНЕЕЕще цены и похожие товары
TIP120 транзистор (2 шт.
аналогцоколевка
ПОДРОБНЕЕЕще цены и похожие товары
2N3906 2A транзистор (5 шт.) SOT23 SMD аналог MMBT3906 схема FMMT591 характеристики цоколевка datasheet 2А
ПОДРОБНЕЕЕще цены и похожие товары
S9012 2T1 транзистор (5 шт.) SOT23 SMD аналог MPS6652G схема ZTX555 характеристики цоколевка datasheet 2Т1
ПОДРОБНЕЕЕще цены и похожие товары
FQP 4N90C транзистор (2 шт.) TO-220AB аналог FQP4N90C схема STP3HNK90Z характеристики цоколевка datasheet MOSFET
ПОДРОБНЕЕЕще цены и похожие товары
SS8050 Y1 транзистор (5 шт.) SOT23 SMD аналог 2SA1036 схема 2SA1182 характеристики цоколевка datasheet
ПОДРОБНЕЕЕще цены и похожие товары

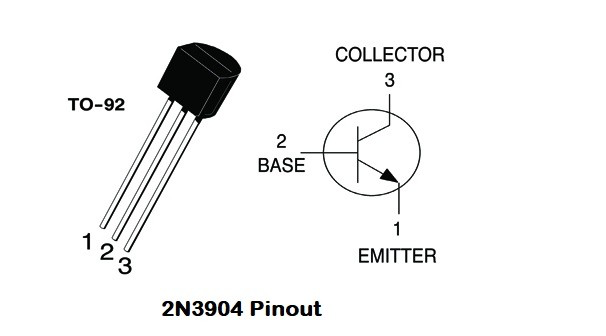

2N3904 1AM транзистор (5 шт.
аналогцоколевка
ПОДРОБНЕЕЕще цены и похожие товары
IRL2505 IOR транзистор (2 шт.) TO-220AB аналог 2SK2554 схема IRL2505PBF характеристики цоколевка datasheet MOSFET
ПОДРОБНЕЕЕще цены и похожие товары
TIP142T транзистор (2 шт.) TO-220 аналог BDT63B схема BDW42 характеристики цоколевка datasheet TIP142
ПОДРОБНЕЕЕще цены и похожие товары
2N2907 2F транзистор (5 шт.) SOT23 SMD аналог 2SB710A схема MMBT200 характеристики цоколевка datasheet 2Н2907
ПОДРОБНЕЕЕще цены и похожие товары
S9018 J8 транзистор 5 штук SOT23 SMD аналог С9018 схема KTC9019 характеристики цоколевка даташит
ПОДРОБНЕЕЕще цены и похожие товары
BC847B 1F транзистор (5 шт.
аналогцоколевка
ПОДРОБНЕЕЕще цены и похожие товары
S9014 J6 транзистор (5 шт.) SOT23 SMD аналог KSP42 схема MPSA42 характеристики цоколевка datasheet С9014
ПОДРОБНЕЕЕще цены и похожие товары
S9018 J8 транзистор (5 шт.) SOT23 SMD аналог 2SC9018 схема KTC9019 характеристики цоколевка datasheet
ПОДРОБНЕЕЕще цены и похожие товары
BC856B 3B транзистор (5 шт.) SOT23 SMD аналог 2SA1163 схема FMMTA56 характеристики цоколевка datasheet ВС856 3В
ПОДРОБНЕЕЕще цены и похожие товары
SI2301 A1SHB транзистор (5 шт.) SOT23 SMD аналог UT6401 схема AO3407A характеристики цоколевка datasheet MOSFET
ПОДРОБНЕЕЕще цены и похожие товары
BC857B 3F транзистор (5 шт.
аналогцоколевка
ПОДРОБНЕЕЕще цены и похожие товары
IRF710 IOR транзистор (2 шт.) TO-220AB аналог 2SK2862 схема MTP2N40E характеристики цоколевка datasheet MOSFET
ПОДРОБНЕЕЕще цены и похожие товары
IRF520N IOR транзистор (2 шт.) TO-220AB аналог 2SK1927 схема IRFW520A характеристики цоколевка datasheet MOSFET
ПОДРОБНЕЕЕще цены и похожие товары
C945 CR транзистор (5 шт.) SOT23 SMD аналог 2SC2002 схема 2SC3114 характеристики цоколевка datasheet С945
ПОДРОБНЕЕЕще цены и похожие товары
IRF620 IOR транзистор (2 шт.) TO-220AB аналог 2SK1529 схема BUZ73 характеристики цоколевка datasheet MOSFET
ПОДРОБНЕЕЕще цены и похожие товары
C1815 HF транзистор (5 шт.
цоколевка
ПОДРОБНЕЕЕще цены и похожие товары
2N5551 G1 транзистор (5 шт.) SOT23 SMD аналог 2N5833 схема NTE194 характеристики цоколевка datasheet 2Н5551
ПОДРОБНЕЕЕще цены и похожие товары
S9013 J3 транзистор 5 штук SOT23 SMD аналог MPS6532 схема MPSW01A характеристики цоколевка даташит
ПОДРОБНЕЕЕще цены и похожие товары
TIP35C транзистор (2 шт.) TO-247 аналог TIP35CG схема характеристики цоколевка datasheet TO-3P микросхема
ПОДРОБНЕЕЕще цены и похожие товары
FGPF4633 транзистор (2 шт.) TO220 аналог FGPF4633-220 схема IGBT характеристики цоколевка datasheet
ПОДРОБНЕЕЕще цены и похожие товары
S8050 J3Y транзистор (5 шт.
аналогцоколевка
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
Поиск
Возможна отправка в тот же день. Paypal принят, закажите онлайн сегодня!
Тщательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.
Купите сейчас, вам понравится ✓Отправьте заказ в тот же день! ✓Доставка по всему миру! ✓Ограниченная распродажа ✓Легкий возврат.
| Обзор продукта | |
| Название продукта | Поиск |
| Доступное количество | Возможна отправка немедленно |
| № модели. | |
| Код ТН ВЭД | 8529908100 |
| Минимальное количество | Начиная с одной детали |
| Атрибуты продукта | |
| Категории |
Поиск |
| идентификатор продукта | |
| артикул | |
| gtin14 | |
| мпн | |
| Статус детали | Активный |
Все основные кредитные и дебетовые карты через PayPal.
Мы никогда не храним данные вашей карты, они остаются в Paypal
Товары доставляются почтовыми службами и оплачиваются по себестоимости. Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества. Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.
| Судоходная компания | Расчетное время доставки | Информация об отслеживании |
|---|---|---|
| Плоская транспортировочная | 30-60 дней | Нет в наличии |
| Заказная авиапочта | 15-25 дней | В наличии |
| ДХЛ/ЭМС/ФЕДЕРАЛ ЕХПРЕСС/ТНТ | 5-10 дней | В наличии |
| Окончательное время доставки Может быть задержано вашей местной таможней из-за таможенного оформления. |
Благодарим за покупку нашей продукции на нашем веб-сайте. Чтобы иметь право на возмещение, вы должны вернуть продукт в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь никаких повреждений. После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали во время покупки. Для платежей по кредитной карте может потребоваться от 5 до 10 рабочих дней, чтобы возмещение появилось в выписке по кредитной карте. Если продукт каким-либо образом поврежден или вы инициировали возврат по прошествии 30 календарных дней, вы не имеете права на возмещение. Если что-то неясно или у вас есть дополнительные вопросы, не стесняйтесь обращаться в нашу службу поддержки клиентов.
Подробнее о программе защиты покупок PayPal. Получите заказанный товар или верните деньги.
Расположен в Шэньчжэне, центре электронного рынка Китая.
100% гарантия качества компонентов: Оригинал.
Достаточный запас по вашему срочному требованию.
Опытные коллеги помогут вам решить проблемы, чтобы снизить риск при производстве по требованию.
Более быстрая доставка: компоненты, имеющиеся на складе, могут быть отправлены в тот же день.
Круглосуточно.
Каковы ваши основные продукты?
| Интегральные схемы (ИС) | Дискретный полупроводник | Потенциометры, регулируемые R |
| Звук специального назначения | Аксессуары | Реле |
| Часы/хронометраж | Мостовые выпрямители | Датчики, преобразователи |
| Сбор данных | Диакс, Сидак | Резисторы |
| Встроенный | Диоды | Катушки индуктивности, катушки, дроссели |
| Интерфейс | МОП-транзисторы | Фильтры |
| Изоляторы — драйверы затворов | БТИЗ | Кристаллы и осцилляторы |
| Линейный | JFET (эффект поля перехода) | Соединители, межсоединения |
| Логика | ВЧ полевые транзисторы | Конденсаторы |
| Память | ВЧ-транзисторы (BJT) | Изоляторы |
| PMIC | SCR | Светодиод |
| Транзисторы (БЮТ) | ||
| Транзисторы | ||
| Триаки |
Все цены указаны за единицу в долларах США (USD).
Цена на некоторые детали нестабильна в зависимости от рынка, пожалуйста, не стесняйтесь обращаться к нам, чтобы узнать самую последнюю и лучшую цену.
PayPal, кредитные карты через PayPal, банковский перевод, Western Union.
Покупатель несет ответственность за все расходы по доставке.
Пожалуйста, свяжитесь с нами, если вы предпочитаете другой способ оплаты.
Если есть какие-либо проблемы с качеством, пожалуйста, убедитесь, что все эти предметы должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возмещение или замену.
(Любые использованные или поврежденные предметы не могут быть возвращены или заменены).
Минимальный объем заказа от ОДНОЙ штуки.
Вы можете купить столько, сколько захотите.
Мы отправим вам детали в тот же день после получения оплаты.

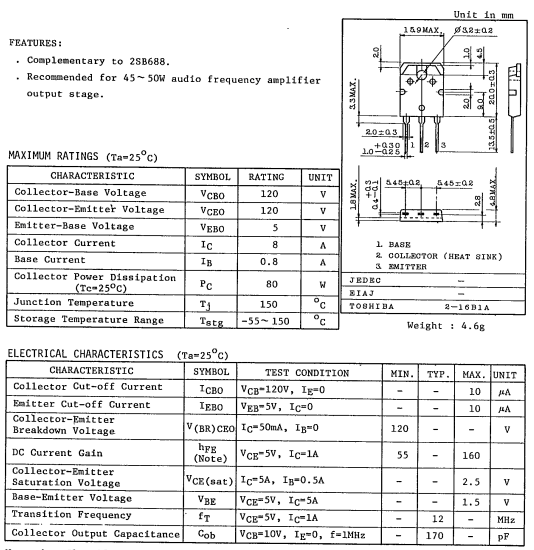

D718 transistor electrical specification
- 2SD718 is an NPN epitaxial silicon transistor device
- Collector to emitter voltage is 120V
- Collector to base voltage is 120V
- Emitter to base voltage is 5V
- Collector current is 10A
- Pulsed collector current is 16A
- Base current is 1A
- Power dissipation is 78W
- DC current gain is 55 to 160hFE
- Gain Bandwidth transition frequency (FT) is 12MHz
- Junction temperature & operating temperature is between -55 to +150℃
- Collector to emitter saturation voltage (VCE (SAT)) is 2V
- Output capacitance is 170pF
- High power amplifier applications
- Audio frequency amplifier output stage
- General purpose amplifier device
Characteristics curve of 2SD718 transistor
static characteristics of 2SD718 transistor
The graph show the static characteristics of 2SD718 transistor, graph plots with collector current vs collector to emitter voltage.
At different base current values, the collector current increases from lowest value to highest value.
At higher value the collector current increases towards infinity
dc current gain characteristics of 2SD718 transistor
The figure shows the dc current gain characteristics of 2SD718 transistor, the graph plots with DC current gain vs collector current.
At a constant collector to emitter voltage values, the DC gain values starts from a higher value and become constant and decreases towards the end.
Габариты транзистора КТ361 и КТ361-1
Тип корпуса транзистора КТ-13. Масса одного транзистора не более 0,2 г. Величина растягивающей силы 5 Н (0,5 кгс). Минимальное расстояние места изгиба вывода от корпуса – 1 мм (на рисунке обозначено как L1). Температура пайки (235 ± 5) °С, расстояние от корпуса до места пайки 1 мм, продолжительность пайки (2 ± 0,5) с. Транзисторы должны выдерживать воздействие тепла, возникающего при температуре пайки (260 ± 5) °С в течение 4 секунд. Выводы должны сохранять паяемость в течение 12 месяцев с даты изготовления при соблюдении режимов и правил выполнения пайки, указанных в разделе «Указания по эксплуатации». Транзисторы устойчивы к воздействию спирто-бензиновой смеси (1:1), а также пожаробезопасны. Габаритные размеры транзистора КТ361 и КТ361-1 приведены на рисунке 1.
Схема TL431
Рассмотрим схему, которая находится в официальном datasheet производителя Texas Instruments.
12 недорогих наборов электроники для самостоятельной сборки и пайки
Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит
Схема довольно простая. На ней изображен самый обыкновенный операционный усилитель (выглядит, как треугольник на картинке), который подключен к транзистору на выходе.
Как работает TL431?
Здесь все элементарно. Операционному усилителю на вход стоит источник опорного напряжения на 2.5В, который подсоединен ко входу. Контакт под кодовым названием REF и коллектор и эмиттер транзистора связаны с контактами питания усилителя. А безопасность обеспечивает защитный диод, который сохранит и убережет микросхему от переполюсовки.
Чтобы открылся выходной транзистор, нужно на вход REF подать сигнал, вольтаж которого будет чуть больше, чем опорное. Так как достаточно превышения в пару милливольт, то смело можем считать, что подаем вольтаж, который равен опорному. В таком случае, на выходе с ОУ идет напряжение на базу транзистора, и он открывается.
Специально для особо любознательных в даташите TL431 также имеется изображение детализированной схемы:
Как вы видите, даже на показанной развернутой схеме, устройство TL431 не вызывает чувство страха.
2SD718 vs 2SD960 vs 2SD1046
| Characteristics | 2SD718 | 2SD960 | 2SD1046 |
|---|---|---|---|
| Collector to base voltage (VCB) | 120V | 130V | 120V |
| Collector to emitter voltage (VCE) | 120V | 80V | 150V |
| Emitter to base voltage (VEB) | 5V | 7V | 6V |
| Collector to emitter saturation voltage (VCE (SAT)) | 2V | 0.5V | 2V |
| Collector current (IC) | 10A | 4A | 8A |
| Pulsed collector current (ICM) | 16A | 8A | 12A |
| Base current (IB) | 1A | — | — |
| Power dissipation | 78W | — | 80W |
| Junction temperature & operating temperature (TJ) | -55 to 150°C | -40 to +150°C | -40 to +150°C |
| Transition frequency (FT) | 12MHZ | 30MHz | 15MHz |
| Gain (hFE) | 55 to 160hFE | 60 to 260hFE | 60 to 200hFE |
| Output capacitance | 170pF | — | 160Pf |
| Thermal resistance | — | — | — |
| Package | TO-247/TO-3P | TO-220C | TO-3PN |
Схемы с использованием TL431
Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.
Стабилизатор напряжения на TL431 (2.5-36В, 100mA)
Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:
Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)
Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.
Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.
Лабораторный блок питания на TL431 с защитой
Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.
Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.
Стабилизатор тока на TL431 (Светодиодный драйвер)
Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.
Индикатор напряжения
Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.
Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.
Таймер задержки на TL431
Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).
Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.
Зарядное устройство для литиевых аккумуляторах на TL431 и LM317
Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).
Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.
Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.
