D44h11 транзистор: области применения и преимущества

CZT5401 Datasheet (PDF)

1.1. czt5401e.pdf Size:534K _central

CZT5401E
www.centralsemi.com
ENHANCED SPECIFICATION
SURFACE MOUNT
DESCRIPTION:
PNP SILICON TRANSISTORThe CENTRAL SEMICONDUCTOR CZT5401E is a
PNP Silicon Transistor, packaged in an SOT-223 case,
designed for general purpose amplifier applications
requiring high breakdown voltage.
MARKING: FULL PART NUMBER
FEATURES:
• High Collector Breakdown Voltage 250V
SOT-223 CASE
SOT-223

1.2. czt5401.pdf Size:614K _secos

CZT5401
PNP Transistor
Elektronische Bauelemente
Epitaxial Planar Transistor
RoHS Compliant Product
SOT-223
Description
The CZT5401 is designed for general
purpose applications requiring high
breakdown voltages.
REF. REF.
Min. Max. Min. Max.
A 6.70 7.30 B 13 TYP.
C 2.90 3.10 J 2.30 REF.
5 4 0 1
D 0.02 0.10 1 6.30 6.70
Date Code
E 0 10 2 6.30 6.70
I 0.60 0.80 3 3.3

1.3. czt5401.pdf Size:313K _kexin

SMD Type Transistors
PNP Transistors
CZT5401 (KZT5401)
Unit:mm
SOT-223
6.50±0.2
3.00±0.1
■ Features
4
● High Voltage
● High Voltage Amplifier Application
1 2 3
0.250
2.30 (typ)
Gauge Plane
1.Base
2.Collector
0.70±0.1
3.Emitter
4.60 (typ)
4.Collector
■ Absolute Maximum Ratings Ta = 25℃
Parameter Symbol Rating Unit
Collector — Base Voltage VCBO -160
Coll

Варианты применения

Полевой транзистор irfz44n очень популярен у радиолюбителей в различенных электронных схемах усиления на одном транзисторе, сенсорных переключателях, контроллеров скорости вращения двигателей, проектах с ардуино и др. Его часто можно увидеть в высокочастотных импульсных блоках питания, генераторах, стабилизаторах, инверторах и схемах подключения мощной нагрузки. Предлагаем Вам посмотреть видео на тему создания интересных идей на основе этого замечательного полупроводникового прибора.

Производители

В интернете встречается полный перевод DataSheet irfz44n на русском языке, но лучше использовать описание на английском от производителя. Ниже представлено тех описание следующих производителей радиоэлектронных компонентов:

Infineon Technologies (брэнд International Rectifier);
Philips Semiconductors;
INCHANGE Semiconductor;
Leshan Radio Company.

Импульсные источники тока

Импульсные источники тока используются для генерации высокочастотных импульсов и переключения нагрузки на определенные участки цепи. Они позволяют создавать мощные и эффективные схемы передачи энергии и управления с различными уровнями сигналов.

Импульсные источники тока также активно используются в силовой электронике. Они обеспечивают управляемую передачу энергии, позволяют регулировать интенсивность и напряжение сигнала, а также моментально переключаться на другие уровни мощности.

Кроме того, импульсные источники тока применяются в димерных источниках света, в аппаратуре для анализа сигналов, в системах управления, где требуется быстрое реагирование и высокая точность управления.

Транзистор D44h11 является одним из основных элементов импульсных источников тока. Он обладает высокой мощностью и приспособлен к работе в широком диапазоне температур. Благодаря своим характеристикам, транзистор D44h11 успешно применяется в множестве электронных систем и устройств, где требуется создание и управление высокочастотными импульсами.

Производители

Далее по ссылкам и названием компаний можете найти datasheet 2N5401 от следующих производителей: NXP Semiconductors, Semtech Corporation, Boca Semiconductor Corporation, Micro Electronics, ON Semiconductor, Weitron Technology, UNISONIC TECHNOLOGIES CO., LTD, SeCoS Halbleitertechnologie GmbH, Samsung semiconductor, Motorola, Inc, Multicomp, SHENZHEN KOO CHIN ELECTRONICS CO., LTD., SEMTECH ELECTRONICS LTD, Inchange Semiconductor Company Limited, KODENSHI KOREA CORP, New Jersey Semi-Conductor Products, Inc, Daya Electric Group Co., Ltd, Dc Components, Central Semiconductor Corp, AUK corp, Fairchild Semiconductor, Guangdong Kexin Industrial Co.,Ltd, Micro Commercial Components, Foshan Blue Rocket Electronics Co.,Ltd, GUANGDONG HOTTECH INDUSTRIAL CO.,LTD, SHENZHEN YONGERJIA INDUSTRY CO.,LTD.

Блок питания и инверторы

Транзистор D44h11 широко применяется в электронике для создания блоков питания и инверторов.

Блок питания – это устройство, которое преобразует электрическую энергию из источника переменного тока в постоянный ток, достаточный для питания других электронных устройств. Транзистор D44h11 используется в блоках питания для контроля тока и напряжения, а также для обеспечения стабильной работы устройства.

Инвертор – это устройство, которое преобразует постоянный ток в переменный ток определенной частоты и амплитуды. Транзистор D44h11 используется в инверторах для управления сигналами переменного тока и обеспечения его правильной формы и параметров.

Блоки питания и инверторы, в которых используется транзистор D44h11, широко применяются в различных электронных устройствах, таких как компьютеры, телевизоры, мобильные телефоны и др. Это связано с его высокой надежностью, эффективностью и возможностью работы с большими токами и напряжениями.

Проверка полевого MOSFET транзистора цифровым мультиметром

Для примера возьмем полевой МОП-транзистор с каналом n-типа IRF 640. Условно-графическое обозначение такого транзистора и его цоколевку вы видите на следующем рисунке.

Перед началом проверки транзистора замкните все его выводы между собой, что бы снять возможный заряд с транзистора.

Проверка встроенного диода

Для начал следует подготовить мультимер и перевести его в режим проверки диодов. Для этого переключатель режимов/пределов установите в положение с изображением диода.

В этом режиме мультиметр при подключении диода в прямом направлении (плюс прибора на анод, минус прибора на катод) показывает падение напряжения на p-n переходе диода. При включении диода в обратном направлении мультиметр показывает «1».

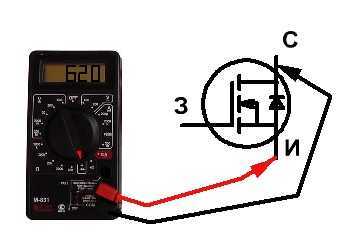

Итак, подключаем щупы мультиметра, как было сказано выше, в прямом включении диода. Таким образом, красный шум (+) подключаем на исток, а черный (-) на сток.

Мультиметр должен показать падение напряжение на переходе порядка 0,5-0,7.

Меняем полярность подключения встроенного диода, при этом мультиметр, при исправности диода покажет «1».

Проверка работы полевого МОП транзистора

Проверяемый нами МОП-транзистор имеет канал n-типа, поэтому, что бы канал стал электропроводен необходимо на затвор транзистора относительно истока либо стока подать положительный потенциал. При этом электроны из подложки переместятся в канал, а дырки будут вытолкнуты из канала. В результате канал между истоком и стоком станет электропроводен и через транзистор потечет ток.

Для открытия транзистора будет достаточно напряжения на щупах мультиметра в режиме прозвонки диодов.

Поэтому черный (отрицательный) щуп мультиметра подключаем на исток (или сток), а красным касаемся затвора.

Если транзистор исправен, то канал исток-сток станет электропроводным, то есть транзистор откроется.

Теперь если прозвонить канал исток-сток, то мультиметр покажет какое-то значение падение напряжения на канале, в виду того, что через транзистор потечет ток.

Таким образом черный щуп транзистора ставим на исток, а красный на сток и мультиметр покажет падение напряжение на канале.

Что бы закрыть транзистор достаточно относительно истока на затвор подать отрицательный потенциал.

Следовательно, подключаем положительный (красный) щуп мультиметра на исток, а черным касаемся затвор.

При этом исправный транзистор закроется. И если после этого прозвонить канал исток-сток, то мультиметр покажет лишь падение напряжения на встроенном диоде.

Если транзистор управляется напряжением с мультиметра (то есть открывается и закрывается), значит можно сделать вывод, что транзистор исправен.

Проверка полевого МОП – транзистора с каналом p-типа осуществляется подобным образом. За тем исключением, что во всех пунктах проверки полярность подключения щупов меняется на противоположную.

Более подробно и просто всю методику проверки полевого транзистора я изложил в следующем видеоуроке:

Аналоги

Для транзисторов IRFZ44N нет аналогов, с полностью идентичными характеристиками. При этом имеется ряд транзисторов, которые своими характеристиками лишь немного отличаются от IRFZ44N.

Тип	I_d, А	V_dss, В	V_GS(th), В	V_GS, В	R_DS(on),Ом	T_j °C
IRFZ44N	49	55	2-4	20	0.0175	175
Зарубежное производство
IRFZ44E	48	60	4	10	0.023	150
IRFZ45	35	60	2-4	20	0.035	150
IRFZ46N	46	55	2-4	10	0.02	150
STP45NF06	38	60	4	20	0.028	175
HUF75329P3	49	55	4	20	0.024	150
IRF3205	98	55	2-4	10	0.008	150
BUZ102	42	50	4	20	0.023	175
Отечественное производство
КП723	50	60	2-4	20	0.028	150
КП812А1	50	60	2-4	20	0.028	150

При этом стоит отметить, что рабочая температура у многих зарубежных и отечественных аналогов транзистора немного меньше оригинала.

Примечание: данные в таблице взяты из даташип-производителя.
