Характеристики популярных аналогов
Наименование производителя: 2SA1178
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 20 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 150 V
- Макcимальный постоянный ток коллектора (Ic): 1 A
- Предельная температура PN-перехода (Tj): 175 °C
- Граничная частота коэффициента передачи тока (ft): 200 MHz
- Ёмкость коллекторного перехода (Cc): 3 pf
- Статический коэффициент передачи тока (hfe): 80
- Корпус транзистора: TO126
Наименование производителя: 2SA1220
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 20 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 120 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
- Макcимальный постоянный ток коллектора (Ic): 1.2 A
- Предельная температура PN-перехода (Tj): 150 °C
- Граничная частота коэффициента передачи тока (ft): 160 MHz
- Ёмкость коллекторного перехода (Cc): 29 pf
- Статический коэффициент передачи тока (hfe): 150
- Корпус транзистора: TO126
Наименование производителя: 2SA1220A
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 20 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 160 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 5 V
- Макcимальный постоянный ток коллектора (Ic): 1.2 A
- Предельная температура PN-перехода (Tj): 150 °C
- Граничная частота коэффициента передачи тока (ft): 160 MHz
- Ёмкость коллекторного перехода (Cc): 30 pf
- Статический коэффициент передачи тока (hfe): 150
- Корпус транзистора: TO126
Наименование производителя: 2SA1486
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 15 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 600 V
- Макcимальный постоянный ток коллектора (Ic): 1 A
- Предельная температура PN-перехода (Tj): 175 °C
- Статический коэффициент передачи тока (hfe): 80
- Корпус транзистора: TO126
Наименование производителя: 2SA1714
- Тип материала: Si
- Полярность: PNP
- Максимальная рассеиваемая мощность (Pc): 12 W
- Макcимально допустимое напряжение коллектор-база (Ucb): 100 V
- Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100 V
- Макcимально допустимое напряжение эмиттер-база (Ueb): 8 V
- Макcимальный постоянный ток коллектора (Ic): 3 A
- Предельная температура PN-перехода (Tj): 150 °C
- Статический коэффициент передачи тока (hfe): 2000
- Корпус транзистора: TO-126
Цоколёвка и маркировка КТ815
Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.
Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.
На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.
Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.
Транзисторы — купить. или найти бесплатно.
Где сейчас можно найти советские транзисторы? В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.
Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -«Гулливер».
Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.
Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».
Новое поколение Джобсов или как MediaTek создал свой маленький «Кикстартер»
Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.
Транзистор BC546B
Данный транзистор имеет следующие характеристики:
- Максимальное коллекторное напряжение: 65 В
- Максимальный коллекторный ток: 100 мА
- Максимальная мощность: 625 мВт
- Коэффициент усиления тока: от 110 до 800
BC546B широко используется в различных электронных устройствах, таких как усилители, генераторы сигналов, блоки питания и другие. Он также часто применяется в маломощных и низкочастотных схемах.
Если вам нужно заменить транзистор типа BD140 на аналог, то транзистор BC546B может быть одним из хороших выборов. Он имеет близкие характеристики и может заменить BD140 во многих схемах с малой мощностью.
Однако перед заменой рекомендуется проверить схему и убедиться, что BC546B соответствует требованиям вашего проекта.
Универсальный маломощный транзистор BC639
BC639 имеет типоразмер TO-92 и характеризуется следующими параметрами:
| Имя параметра | Значение |
|---|---|
| Максимальное коллекторное напряжение (VCEO) | 80 В |
| Максимальный коллекторный ток (IC) | 1 А |
| Максимальная мощность (PC) | 800 мВт |
| Ток базы (IB) | 100 мА |
| Температурный диапазон | -55 до +150 °C |
BC639 также характеризуется низким уровнем шума и хорошим коэффициентом усиления тока, что делает его привлекательным выбором для различных приложений, включая усилители, генераторы, стабилизаторы и драйверы.
В связи с его малыми размерами и низкой стоимостью, транзистор BC639 легко доступен и широко используется в промышленности и электронике.
Скупка радиодеталей и радиолома
золотосеребропалладийплатину

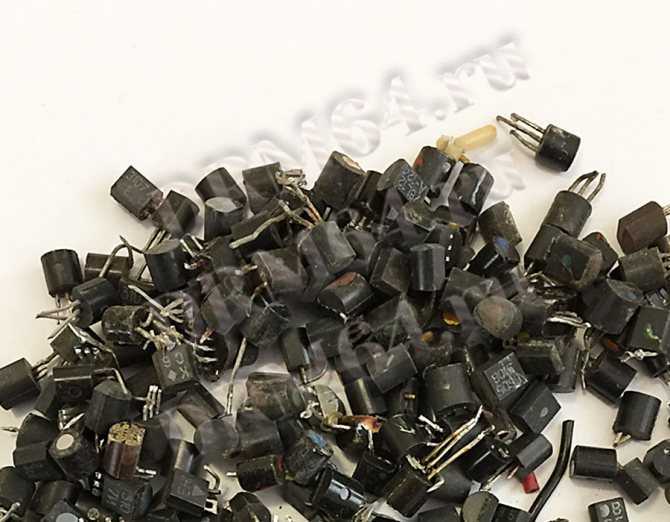

Транзисторы легко распознать по наличию у них трех ножек. Наибольшее количество драгоценных металлов, содержащихся в транзисторах, можно найти в советской вычислительной технике, а так же в разработках предприятий военно-промышленного комплекса СССР.
