Транзистор кт315

Характеристики транзистора bd139

Маркировка

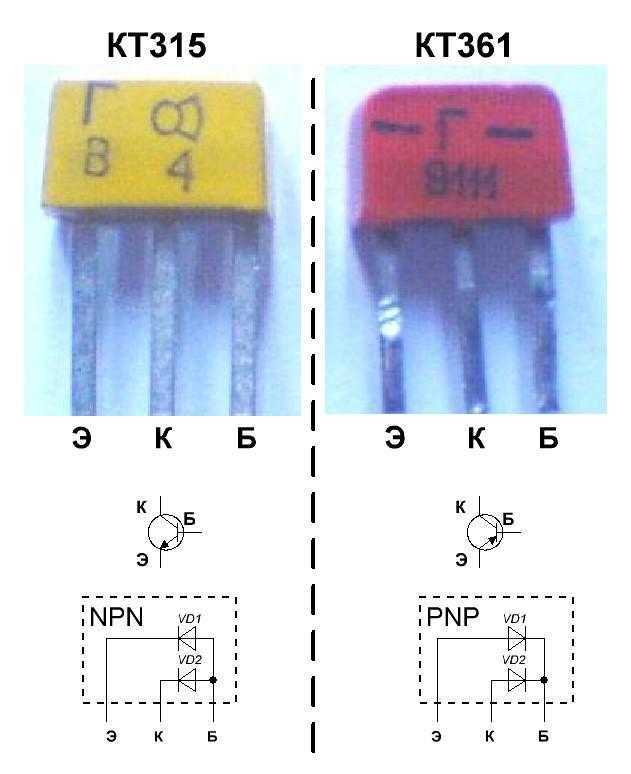

По маркировке кт315 можно точно понять, что перед нами именно он, рассмотрим его в корпусе КТ13. Он имеет цифробуквенное обозначение и может отличается от своих собратьев цветом. Чаще всего встречается в оранжевом исполнении. В правом верхнем углу корпуса размещен знак завода-изготовителя, а в левом группа коэффициента усиления. Под условными обозначениями группы и предприятия-изготовителя указана дата выпуска. Вот их фотографии во всем цветовом разнообразии.

Устройства в таком исполнении до 1986 года имели золоченные контакты. После 1986 года количество содержания драгметаллов в них значительно снизилось. А в современных устройствах его практически нет. Усовершенствованный KT315 выпускается в корпусах для дырочного КТ-26 (TO-92) и поверхностного монтажа КТ-46А (SOT-23). На фотографии пример такого устройства — КТ315Г1 (TO-92).

Цифра «1», в конце указывает на современный КТ315(TO-92), а предпоследняя буква «Г» на группу, к которой относится транзистор из этой серии. На основе значений параметров в группе, можно определить его основное назначение. Например, КТ315Н1 использовался ранее в цветных телевизорах, а KT315P и КТ315Р1 применялись в видеомагнитофонах «Электроника ВМ».

Маркировка

Маркируется на корпусе цифрами “13003”, указывающими на серийный номер устройства по системе JEDEC. Префикс MJE, в начале указывает на происхождение устройства у именитого брэнда — компании Motorola. В настоящее время префикс mje в обозначении своей продукции добавляют и другие производители радиоэлектронного оборудования. Так что, не удивительно встретить транзистор с таким префиксом от другого компании.

Также, вместо MJE, но с другими буквами в названиях, могут встречается похожие устройства: ST13003 SOT-32 (ST Microelectronics), FJP13003, KSE 13003 (Fairchild). В последнее время стали встречается копии устройств от китайских компаний с такой маркировкой на корпусе: 13003d, 13003br, j13003, e13003. В большинстве случаев у приборов с буквой “d” в конце есть встроенный защитный диод, а у остальных меньшая мощность до 25 Вт.

Режима работы в SOA

Очень важной характеристикой для переключающего транзистора является параметры, относящиеся к область безопасной работы (Safe operating area (SOA). Они в даташит показаны в виде графиков активного (безопасного) режима работы в SOA (FBSOA) и выключения (RBSOA)

Режим FBSOA

На графике активного режима работы для mje13003 видно, что постоянный ток коллектора в 1 А допустим только при напряжении около 30 В, что не превышает номинальной мощности 30 Вт (при предельной мощности устройства в 40 Вт). При импульсном токе активная область расширяется. Например при импульсном токе в 3 A, в течении 100 мкс, допустимо напряжение около 150 В. Как видно из графика, при увеличении напряжения, величина используемого тока коллектора уменьшается. Область возможного вторичного пробоя указывается в правой части графика.

Выглядит это конечно замечательно, но стоит внести в эту идиллию ложку дёгтя. Как принято, безопасный режим работы рассчитывается производителями при температуре перехода до 25 градусов. В реальности нельзя поддерживать такую температуру у работающего полупроводникового прибора, так как при её увеличении мощность устройства падает. А при увеличении температуры до предельных 150 °С доходит до 0 Вт. В связи с этим радиолюбители стараются разными способами уменьшить нагрев корпуса, оснащая устройства радиаторами, добиваясь при этом средних рабочих температур.

Режим RBSOA

В справочнике на 13003 (рисунке 12), приводится график работы в режиме выключения — RBSOA. На графике показана область устойчивой работы транзистора при выключении и обратном смещении на переходе эмиттер-база VBE(off), при этом ток коллектора продолжает течь. Если на базе напряжение нулевое, то область RBSOA значительно меньше.

Маркировка полевых SMD транзисторов

Маркировка Тип прибора Маркировка Тип прибора

6A MMBF4416 C92 SST4392
6B MMBF5484 C93 SST4393
6C MMBFU310 H16 SST4416
6D MMBF5457 I08 SST108
6E MMBF5460 I09 SST109
6F MMBF4860 I10 SST110
6G MMBF4393 M4 BSR56
6H MMBF5486 M5 BSR57
6J MMBF4391 M6 BSR58
6K MMBF4932 P01 SST201
6L MMBF5459 P02 SST202
6T MMBFJ310 P03 SST203
6W MMBFJ175 P04 SST204
6Y MMBFJ177 S14 SST5114
B08 SST6908  S15  SST5115
B09 SST6909  S16 SST5116
B10 SST6910  S70 SST270
C11 SST111  S71 SST271
C12 SST112  S74  SST174
C13 SST113  S75 SST175
C41 SST4091  S76 SST176
C42 SST4092  S77 SST177
C43 SST4093  TV MMBF112
C59 SST4859  Z08 SST308
C60 SST4860  Z09 SST309
C61 SST4861  Z10 SST310
C91 SST4391

Таблица 2 – Маркировка транзистора КТ315-1 кодовым знаком

Тип транзистора Маркировочная метка на срезе
боковой поверхности корпуса
Маркировочная метка
на торце корпуса
KT315A1 Треугольник зеленого цвета Точка красного цвета
KT315Б1 Треугольник зеленого цвета Точка желтого цвета
KT315В1 Треугольник зеленого цвета Точка зеленого цвета
KT315Г1 Треугольник зеленого цвета Точка голубого цвета
KT315Д1 Треугольник зеленого цвета Точка синего цвета
KT315Е1 Треугольник зеленого цвета Точка белого цвета
KT315Ж1 Треугольник зеленого цвета Две точки красного цвета
KT315И1 Треугольник зеленого цвета Две точка желтого цвета
KT315Н1 Треугольник зеленого цвета Две точки зеленого цвета
KT315Р1 Треугольник зеленого цвета Две точки голубого цвета

Указания по применению и эксплуатации транзисторов

Основное назначение транзисторов – работа в усилительных каскадах и других схемах радиоэлектронной аппаратуры. Допускается применение транзисторов, изготовленных в обычном климатическом исполнении в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии транзисторов непосредственно в аппаратуре лаками (в 3 – 4 слоя) типа УР-231 по ТУ 6-21-14 или ЭП-730 по ГОСТ 20824 с последующей сушкой. Допустимое значение статического потенциала 500 В. Минимально допустимое расстояние от корпуса до места лужения и пайки (по длине вывода) 1 мм для транзистора КТ315 и 2 мм для транзистора КТ315-1. Число допустимых перепаек выводов при проведении монтажных (сборочных) операций – одна.

Внешние воздействующие факторы

Механические воздействия по группе 2 таблица 1 в ГОСТ 11630, в том числе:
– синусоидальная вибрация;
– диапазон частот 1-2000 Гц;
– амплитуда ускорения 100 м/с 2 (10g);
– линейное ускорение 1000 м/с 2 (100g).

Климатические воздействия – по ГОСТ 11630, в том числе: повышенная рабочая температура среды 100 °С; пониженная рабочая температура среды минус 60 °С; изменение температуры среды от минус 60 до 100 °С. Для транзисторов КТ315-1 изменение температуры среды от минус 45 до 100 °С

Надежность транзисторов

Интенсивность отказов транзисторов в течение наработки более 3×10 -7 1/ч. Наработка транзисторов t н = 50000 часов. 98-процентный срок сохраняемости транзисторов 12 лет. Упаковка должна обеспечивать защиту транзисторов от зарядов статического электричества.

Зарубежные аналоги транзистора КТ315

Зарубежные аналоги транзистора КТ315 приведены в таблице 3.

Распиновка

Цоколевка 13003 у большинства производителей выполняется в пластиковым корпусом ТО-126. У компании STMicroelectronics (STM) этот корпус называется SOT-32. Фирменный MJE13003 у компании Motorola имел пластиковый корпус — ТО-225A. Это тот же, немного улучшенный ТО-126, согласно системы стандартизации полупроводниковых приборов Jedec. Три гибких вывода из корпуса ТО-126, если смотреть на маркировку, имеют следующее назначение: самый левый контакт – база; посередине – коллектор; крайний справа – эмиттер.

В статье рассмотрено назначение выводов, встречающееся у большинства производителей, однако бывает и другая – нетипичная распиновка 13003 в ТО-126. У той же STM, если смотреть на прибор как описано выше, эмиттер будет слева, база справа, а коллектор посередине. Аналогичная цоколевка у KSE13003 (Fairchild Semiconductor). Очень редко, но встречаются приборы в корпусе ТО-220. Для наглядности просмотрите рисунок с цоколевкой от разных компаний.

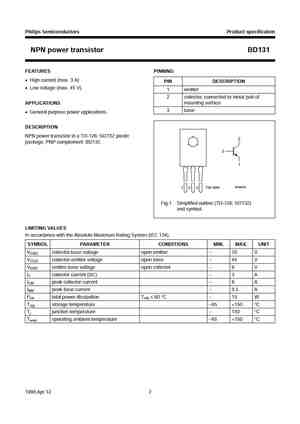

BD131 Datasheet (PDF)

 ..1. Size:49K  philips bd131.pdf

DISCRETE SEMICONDUCTORSDATA SHEETbook, halfpageM3D100BD131NPN power transistor1999 Apr 12Product specificationSupersedes data of 1997 Mar 04Philips Semiconductors Product specificationNPN power transistor BD131FEATURES PINNING High current (max. 3 A)PIN DESCRIPTION Low voltage (max. 45 V).1 emitter2 collector, connected to metal part ofAPPLICATIONS mount

 ..2. Size:142K  cdil bd131 bd132.pdf

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanySILICON EPITAXIAL POWER TRANSISTORSNPNBD131PNPBD132TO-126 Plastic PackageECBGeneral Purpose Medium Power ApplicationsABSOLUTE MAXIMUM RATINGSDESCRIPTION SYMBOL BD131 BD132 UNITCollector -Base Voltage VCBO V70 45Collector -Emitter Voltage VCEO V45 45Emitter-Base Voltage

 ..3. Size:207K  inchange semiconductor bd131.pdf

INCHANGE Semiconductorisc Silicon NPN Power Transistor BD131DESCRIPTIONDC Current Gain-: h = 40(Min)@ I = 0.5AFE CCollector-Emitter Breakdown Voltage -: V = 45V(Min.)(BR)CEOComplement to type BD132Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for medium power and general purposeapplications.ABSOLUTE

 0.1. Size:96K  comset bd131-bd132.pdf

PNP BD132 NPN BD131 SILICON PLANAR EPITAXIAL POWER TRANSISTORSThe BD132are PNN transistors mounted in Jedec TO-126 plastic package. Medium power applications. NPN complements are BD131 . ABSOLUTE MAXIMUM RATINGS Symbol Ratings Value Unit-VCEO Collector-Emitter Voltage 45 V-VCBO Collector-Base Voltage 45 V-VEBO Emitter-Base Voltage 4 VSymbol Ratings Value Unit-IC 3 IC
