BC817 vs BC847 vs MMBTA05

In this comparison table, we compare the electrical specifications of BC817, and BC847 devices, this is very useful for better understanding.

\ BC817 BC847 MMBTA05
Collector to base voltage (VCB)      50V 50V 60V
Collector to emitter voltage (VCE) 45V 45V 60V
Emitter to base voltage (VEB) 5V 6V 4V
Collector to emitter saturation voltage (VCE (SAT)) 0.7V    200 to 900mV
Collector current (IC) 500mA 100mA 500mA
Power dissipation 250mW 310mW 310mW
Junction temperature (TJ) -55 to +150°C -65 to +150°C -55 to +150°C
Thermal resistance 272℃/W 403℃/W 403℃/W
Transition frequency (FT) 100MHZ 300MHZ         —
Gain (hFE) 250 to 600hFE 110 to 800hFE 110 to 800hFE
Output capacitance 10pF 3.5 to 6pf
Package SOT-23 SOT-23 SOT-23

We can see in the comparison table each of these transistor devices has a similar set of electrical specifications.

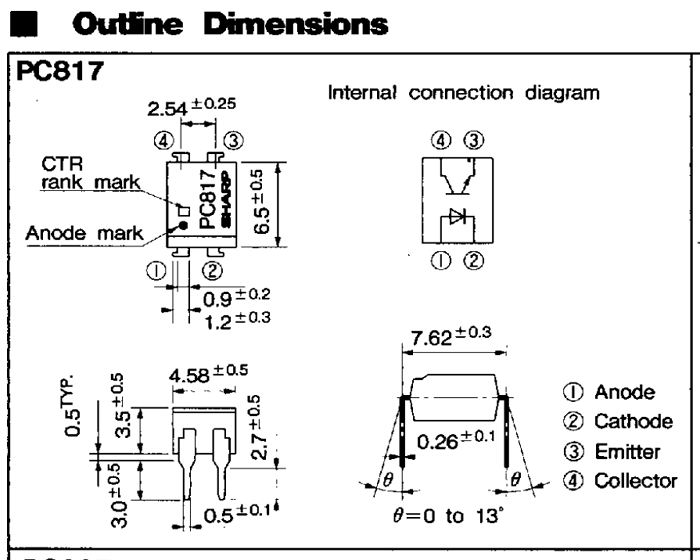

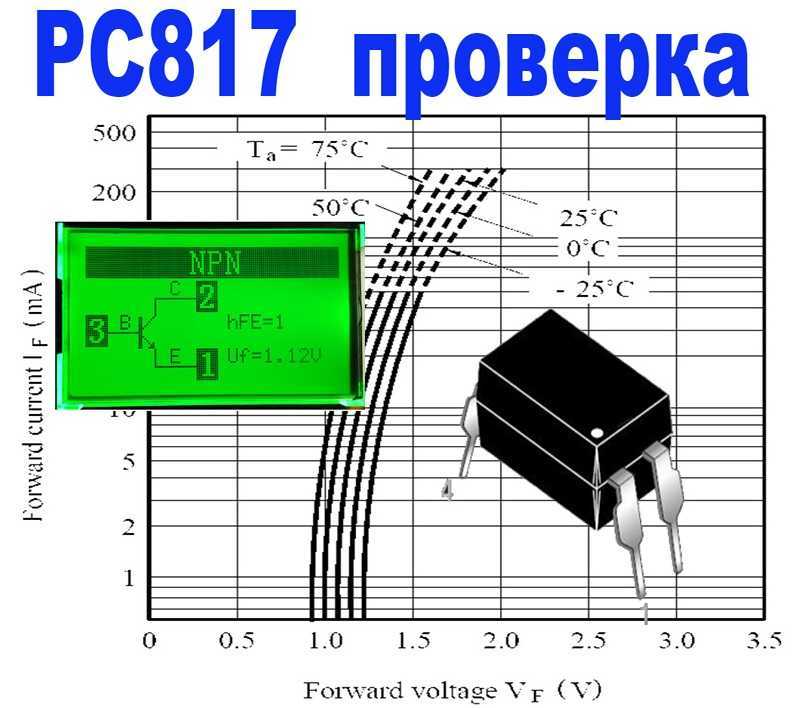

Тестер оптронов

Форумы радиолюбителей часто содержат такое мнение, что, раз элемент стоит недорого, то зачем нужна pc817 проверка. Достаточно его просто вовремя менять.

На самом деле все не совсем так. Нужно понимать, сгорел оптрон или нет, чтобы сделать вывод, повредилось ли что-нибудь еще. Бывает так, что и новые оптопары горят, так как у них есть заводской брак.

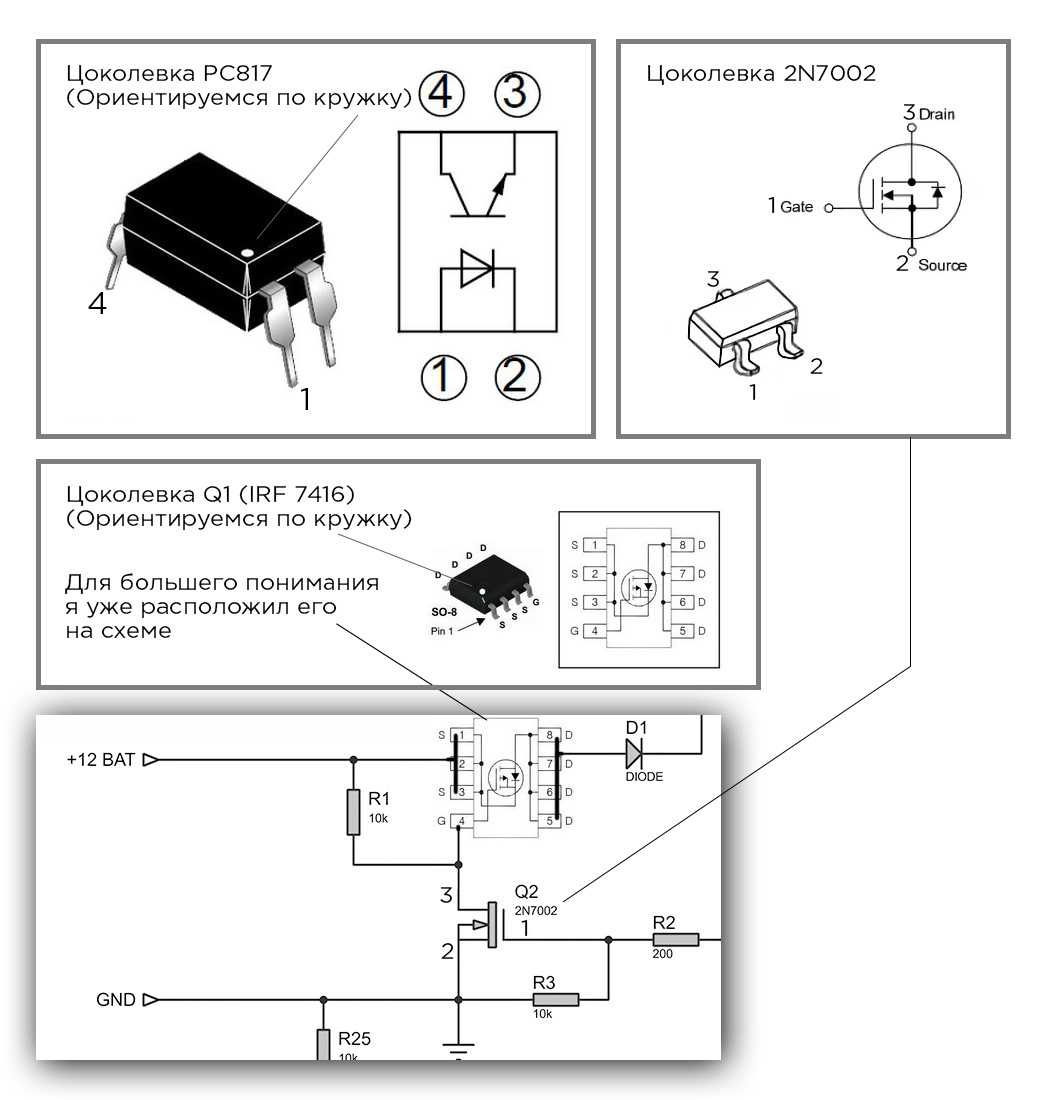

Как проверить pc817? Для этого проводят прозвон светового диода с помощью тестера. Сначала выясните, есть ли короткое замыкание в транзисторе. После — пропустите ток через световой диод и убедитесь в открытии транзистора.

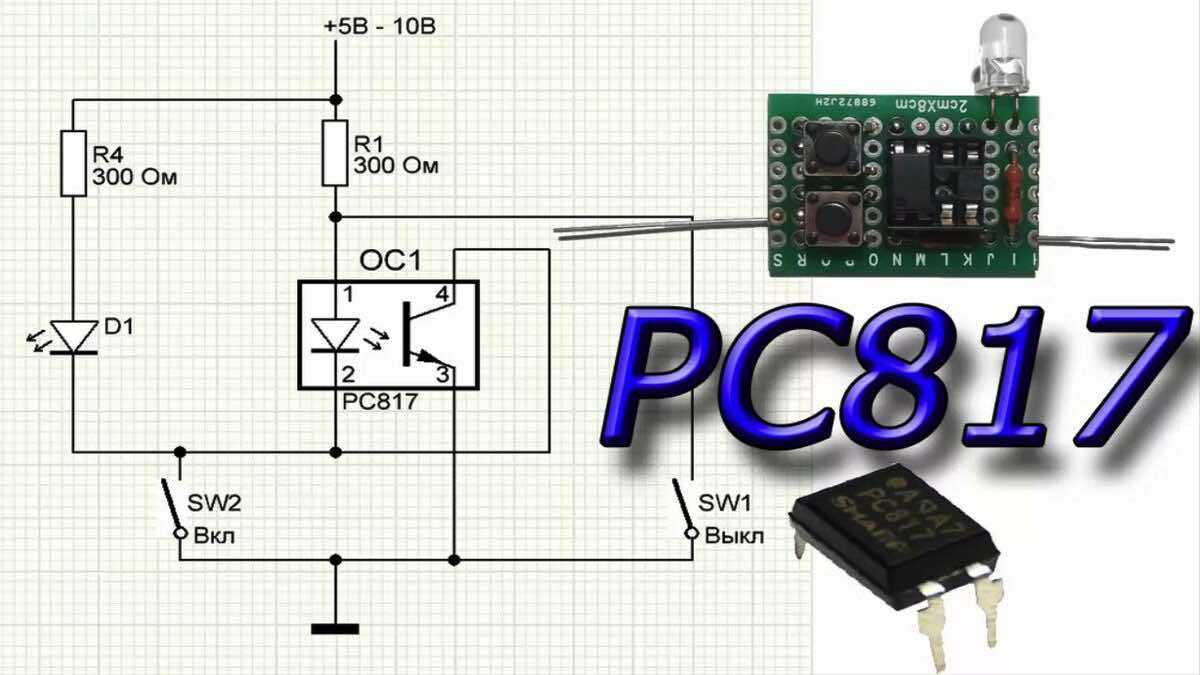

Создать простой прибор для тестирования оптронов можно в домашних условиях. Для этого вам понадобятся:

  1. Светодиоды — 2 штуки.
  2. Кнопки — 2 штуки
  3. Резисторы — 2 штуки.

Световые диоды должны соответствовать силе тока от 5 до 20 мА и напряжению примерно 2 В. При этом на двух резисторах должно быть сопротивление в районе 300 В.

Источником питания тестера является Usb-порт с напряжением 5 В. Но можно использовать и 3-4 батарейки 2А. Подойдут и батарейки 9-12 В, или источник питания с таким же напряжением. Только здесь придется сделать пересчет сопротивлений двух резисторов.

Теперь рассмотрим, как работает оптопара, основываясь на разных экспериментах.

BC817 SMD transistor electrical specification description/ application

In this section, we try to explain the electrical specifications of the BC817 SMD transistor.

Voltage specs

The voltage specs of BC817 SMD transistor are collector to emitter voltage is 45V, collector to base voltage is 50V, and emitter to base voltage is 5V.

The Collector to emitter saturation voltage is 0.7V, the voltage value indicates the region switching.

Overall voltage specifications of BC817 SMD transistor show that it is a low-power device with many applications.

Current specs

The current value of the BC817 SMD transistor is 500mA, and the current value of the device shows the maximum load capacity.

Dissipation specs

The power dissipation of the BC817 transistor is 460mW, dissipation ability of the device shows the power withstanding of the package.

Current gain specs

The current gain value of the BC817 transistor is 250 to 600Hfe, it is the ability of the transistor to reproduce gain at the operation.

Transition frequency

The transition frequency value of the BC817 transistor is 100MHz, it is the maximum frequency range of the device at the circuits.

Разделы справочника:

Добавить описание биполярного транзистора.Добавить описание полевого транзистора.Добавить описание биполярного транзистора с изолированным затвором.Поиск биполярного транзистора по основным параметрам.Поиск полевого транзистора по основным параметрам.Поиск БТИЗ (IGBT) по основным параметрам.Поиск транзистора по маркировке.Поиск корпуса электронного компонента. Узнать размеры транзистора.Добавить чертёж транзистора.Параметры транзисторов биполярных низкочастотных npn.Параметры транзисторов биполярных низкочастотных pnp.Параметры транзисторов биполярных высокочастотных npn.Параметры транзисторов биполярных высокочастотных pnp.Параметры транзисторов биполярных сверхвысокочастотных npn.Параметры транзисторов биполярных сверхвысокочастотных pnp.Параметры полевых транзисторов n-канальных.Параметры полевых транзисторов p-канальных.Параметры биполярных транзисторов с изолированным затвором (БТИЗ, IGBT).

Cправочник характеристик транзисторов ПАРАТРАН полезен опытным и начинающим радиолюбителям, профессионалам в сфере электроники, конструкторам, ученикам школ и студентам высших учебных заведений, где преподаются дисциплины по электронным приборам. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов, выпускаемых промышленностью. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба написать письмо.
Спасибо за терпение и сотрудничество.

Справка об аналогах биполярного высокочастотного npn транзистора BC817.

Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора BC817 .Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.Можно попробовать заменить транзистор BC817транзистором 2N5816;
транзистором

транзистором 2SC3327;
транзистором 2SC3326-B;
транзистором 2SC3327-B;
транзистором 2SC2411;
транзистором 2SC3326-A;
транзистором 2SC3327-A;
транзистором 2SC3325-O;
транзистором 2SC3324-BL;
транзистором 2SC3324-GR;
транзистором 2SC2618;

Распиновка

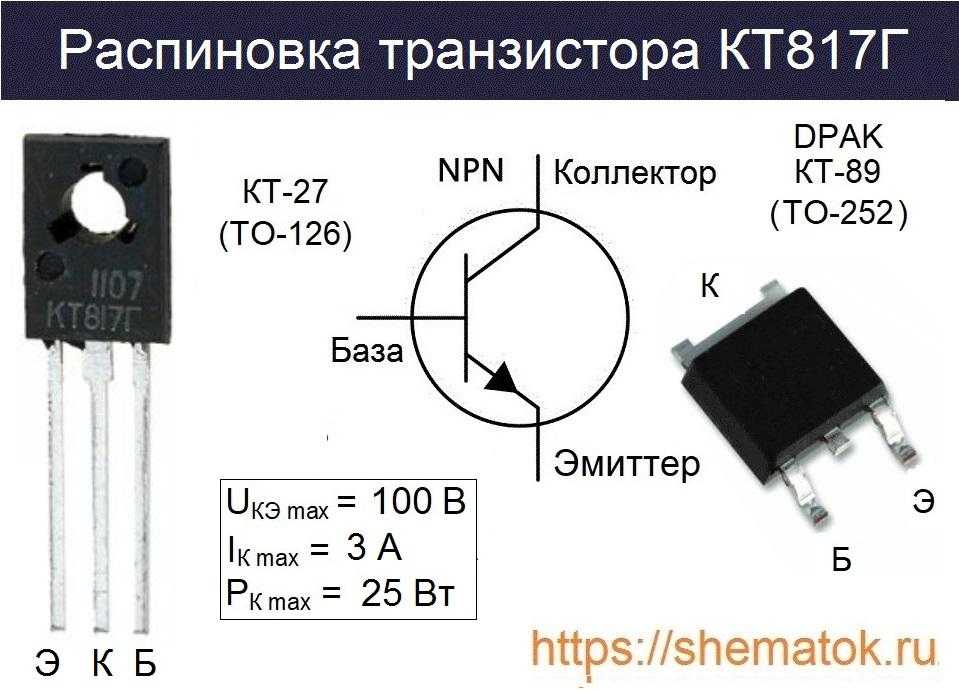

Цоколевка транзистора КТ817Г зависит от корпуса, в котором размещено устройство. Он в свою очередь в зависимости от монтажа, бывает всего двух типов: для дырочного, с жесткими выводами применяется КТ27 (ТО-126), а для поверхностного — КТ-89 (DPAK). На рисунке ниже представлено назначение каждого из контактов, для разных типов упаковки.

Оба корпуса выполнены из пластмассы. У транзистора КТ817Г (КТ-27), с отверстием для крепления на радиатор, следующее назначение контактов: первая ножка – эмиттер (Э), вторая – коллектор (К), третья – база (Б). Задняя часть металлизированной упаковки в таком исполнении физически соединена с коллекторным выводом.

КТ817Г9 (КТ-89) не имеет отверстия для крепления на теплоотвод. Вывод К соединен с задней металлической поверхностью. Если смотреть на лицевую часть устройства, то назначение контактов будет таким: в нижней части расположены выводы Б и Э, а сверху размещен К. Цифра “9” в конце обозначения, указывает на тип упаковки для поверхностного монтажа КТ-89 (DPAK). На транзисторах в таком исполнении отсутствует маркировка.
