Кт940в: транзистор кт940в

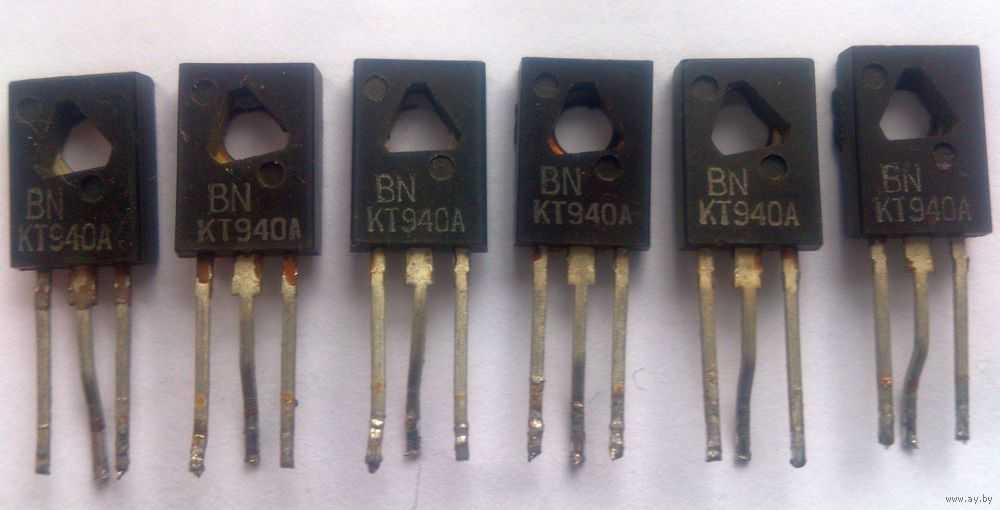

Содержание драгметаллов

Извлечение драгметаллов из радиокомпонентов — процесс довольно трудоёмкий и опасный, т.к. в большинстве случаев в домашних условиях для этого используют очень сильные кислоты. Что касается Транзистора КТ808А, то в различных справочниках информация о содержании серебра и золота в нем разнится. Видимо это связано с тем, что с течением времени в технологию изготовления вносились изменения. В представленном ниже фрагменте этикетки указаны следующие значения: золото — 0,014763г. , серебро — 0,058677г. Это не самые большие показатели, встречаются компоненты и с большим содержанием ценных металлов.

Как установить аналогичный транзистор КТ940А

Если у вас возникла необходимость заменить транзистор КТ940А на аналогичный, следуйте следующим шагам:

Перед началом работы убедитесь, что вы обладаете необходимыми навыками и знаниями для замены транзистора. Если вам необходима помощь, обратитесь к специалисту.
Найдите подходящий аналог для транзистора КТ940А. Вы можете использовать таблицу ниже для выбора подходящего аналога в зависимости от требований вашего проекта.
Проверьте документацию вашего проекта на наличие информации о правильном подключении транзистора. Если вы не обладаете документацией, обратитесь к интернету или специалисту для получения необходимой информации.
Отключите питание перед заменой транзистора

Это поможет избежать возможных повреждений при работе с электронными компонентами.
С помощью паяльной станции или паяльным железом разъедините контакты транзистора КТ940А.
Установите аналогичный транзистор вместо КТ940А, обратив внимание на правильное подключение контактов. Обычно транзисторы имеют маркировку контактов, которую нужно сопоставить с маркировкой на плате или в документации проекта.
С помощью паяльной станции или паяльным железом присоедините контакты нового транзистора к плате.
Проверьте правильность подключения и установки нового транзистора

Убедитесь, что все контакты надежно закреплены и нет ослабленных соединений.
Включите питание и проверьте работу вашего проекта с новым транзистором. Если все работает исправно, вы успешно заменили транзистор КТ940А на аналогичный.

Не забывайте внимательно следить за условиями работы и поддерживать транзисторы в правильном рабочем состоянии. Это поможет избежать возможных поломок и проблем с функциональностью вашего проекта.

Маркировка	Аналогичный транзистор
КТ945А	2N2222
КТ944А	2N3904
КТ961А	BC547

Технические характеристики

В начале технического описания производитель приводит предельно допустимые параметры. Эти данные играют большую роль при выборе транзистора, так как даже при кратковременном превышении данных значений транзистор может выйти из строя. Также недопустима долговременная работа прибора в условиях, когда рабочие характеристики равны максимальным.

После предельно допустимых параметров в технической документации на прибор обычно идут электрические характеристики KT940А. В таблице ниже приведены эти значения при температуре +25 ОС. Остальные условия, в которых тестировался транзистор, можно найти в столбце «Режимы измерения».

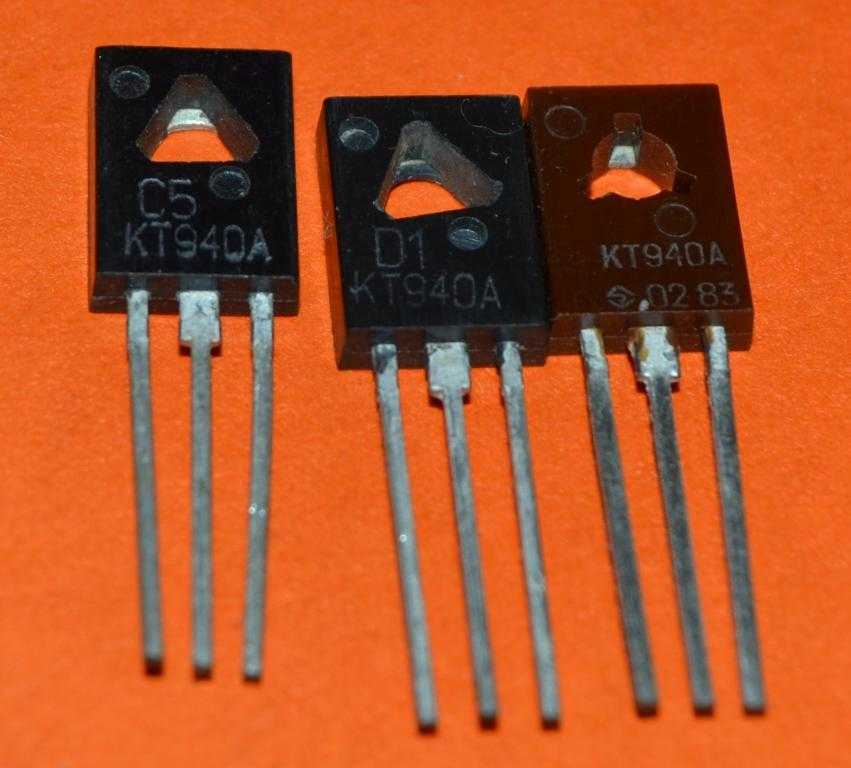

Транзистор КТ940А

В технических характеристиках транзистора KT940А указано, что он относится к усилительным, кремневым, биполярным, полупроводниковым триодом средней мощности, имеющим NPN-структуру. Применяется в видеоусилителях телевизоров, усилителях постоянного тока и различных бытовых приборах широкого использования. Изготавливается по эпитаксиально-планарной технологии.

Распиновка

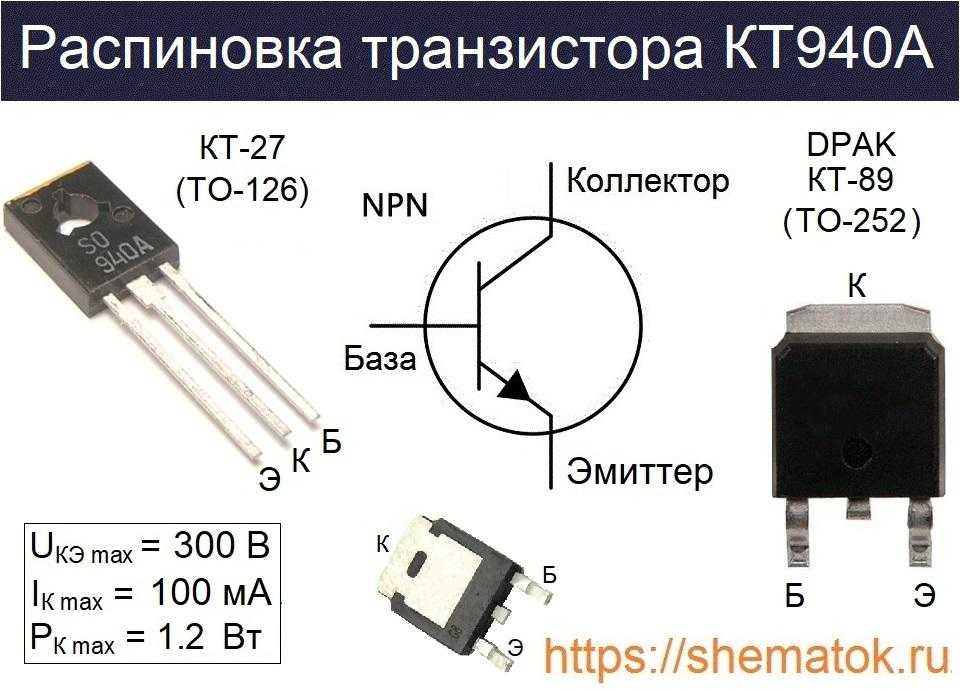

Транзистор KT940А имеет следующую цоколевку. Он выпускается в пластиковом корпусе, который имеет два варианта исполнения: КТ-27 (зарубежный аналог ТО-126), КТ-89 (TO-252). Для устройств в упаковке КТ-27 левая ножка – это эмиттер (Э), средняя коллектор (К), правая база (Б).

У КТ-89 размещение контактов немного другое. В задней части находится встроенный радиатор, который физически соединен с коллекторным выводом. Другие два контакта, если смотреть на лицевую сторону, выходят снизу: слева будет – Б, а справа – Э.

Технические характеристики

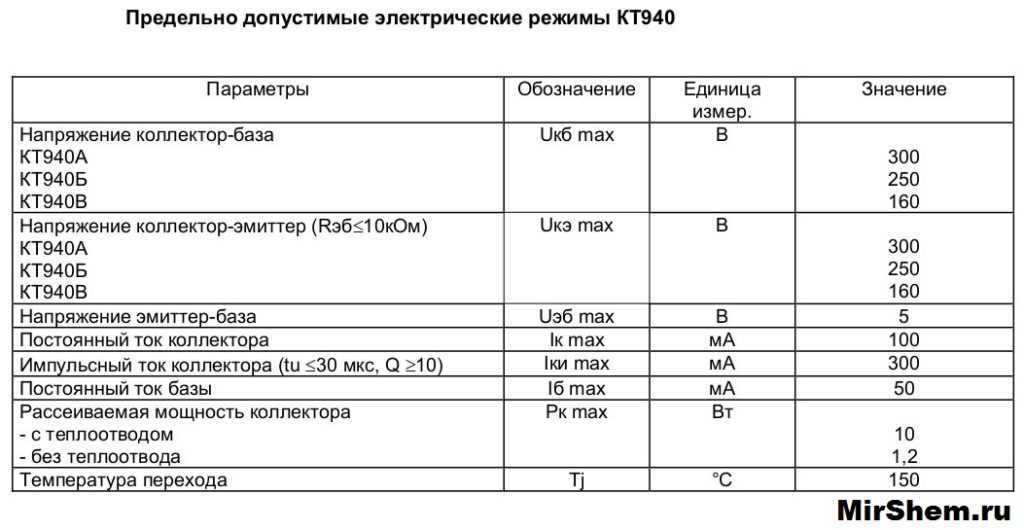

Ниже перечислены максимальные значения параметров для КТ940А. Не рекомендуется превышать их во время его эксплуатации. При этом, температура корпуса (Т_К) должна находиться, в пределах диапазона от -45 до + 45 О С.

постоянное напряжение: К-Б до 300 В; К-Э до 300 В; Э-Б до 5 В;
ток коллектора до 100 мА; импульсный до 300 мА (при tu ≤ 30 мкс, Q ≥10);
ток базы до 50 мА;
рассеиваемая мощность коллектора : до 1.2 Вт; с дополнительным радиатором до 10 Вт;
максимальный нагрев p-n-перехода до +150 О С;
тепловое сопротивление кристалл-среда 104 О С/Вт.

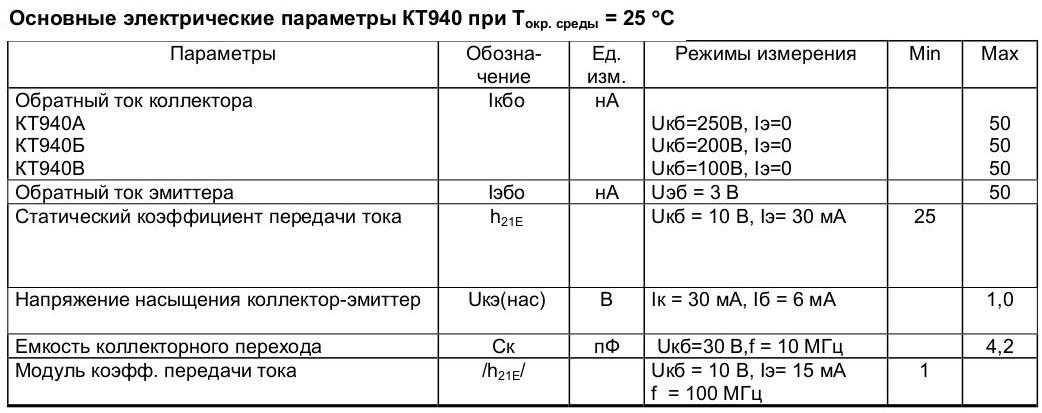

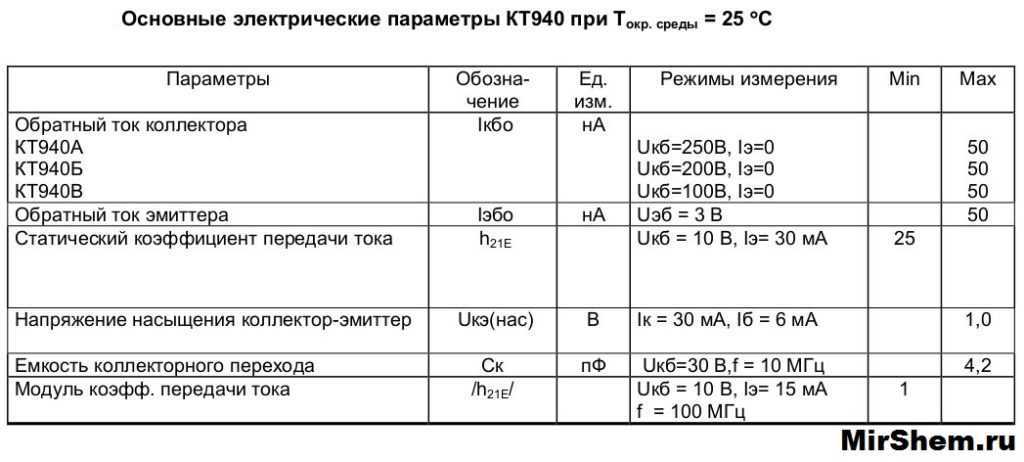

Рассмотрим так же электрические характеристики для КТ940А. Они указаны производителем с учетом T_окр. не более + 25 О С. Дополнительные условия тестирования, которое проводятся перед выпуском изделия, приведены в отдельном столбце «Режимы измерения».

Аналоги

У транзистора есть зарубежная замена: BF459, BF458. С похожими параметрами будут следующие: 2SC1569, 2SC2068, 2SC2229, 2SC2242, 2SC2456Б, 2SC2482, 2SC3271, 2SC3272, BF298, BF299, BF338, BF422, BF470, BF471, BF617. Из отечественных аналогов для кт940а в качестве замены, может подойти КТ605БМ. Так же попробуйте использовать устройства из той же серии: KT940Б, KT940В. Вместе с тем стоит учитывать, что это очень редкие экземпляры и у них более низкие предельно допустимые значения по напряжению.

Комплементарная пара

Комплиментарным, по отношению к КТ940А, является транзистор КТ816. Он имеет PNP-структуру.

Применение в блоке питания

Рассматриваемый блок питания (БП) подойдет для маломощных приборов, например часов или карманных приемников. Его основное преимущество — это небольшие размеры. Вся конструкция может поместиться внутри корпуса электрической вилки.

БП работает от электрической сети напряжением от 100 до 250 В. На выходе, в зависимости от используемого стабилизатора, может быть от 5 до 12 В. При получении напряжении с блока равного 5 В, номинальный ток через нагрузку будет 20 мА, а предельно возможный до 100 мА. На рисунке показана принципиальная электрическая схема такого БП.

VT2 может быть любым из серии КТ3102, а также возможно использовать иностранные аналоги, например BCW60D. VT1 и VT3 (КТ940А) меняют иногда на КТ969А. В качестве VT4 используют КТ969А, а VT5 — BF459. Диоды VD2 и VD3 должны отвечать следующим требованиям: прямой ток более 100 мА, обратное напряжение выше 20 В.

Транзистор КТ940А выпускается АО «Кремний», расположенном в г.Брянск. Кроме этого его производством занимаются в Белоруссии, на заводе «Интеграл», находящемся в г.Минск. В российских магазинах можно купить продукцию обеих компаний. Встречаются и очень редкие варианты с маркировкой КТ940А1 (корпус ТО-92!) и КТ940А9(SOT-23). Ранее их изготавливали на заводе полупроводниковых приборов в г. Александров, Владимирской области (ЗАО ПО «Далекс»). C 2017 года это предприятие называется ООО «Крип Техно».

На что обратить внимание при замене транзистора КТ940Б

При замене транзистора КТ940Б важно учесть несколько ключевых моментов. Представляем список наиболее важных факторов, которые следует учитывать при подборе аналога данного транзистора:

Тип транзистора. КТ940Б является биполярным кремниевым NPN транзистором

При выборе аналога обратите внимание на его тип, чтобы он соответствовал заменяемому транзистору.
Максимальное рабочее напряжение. Учитывайте максимальное рабочее напряжение заменяемого транзистора и подбирайте аналог с таким же или более высоким значением.
Максимальный ток коллектора

Этот параметр указывает на максимально допустимый ток, который может протекать через коллектор транзистора. Подбирайте аналог с таким же или более высоким значением.
Коэффициент усиления тока (hfe). Этот параметр указывает, во сколько раз ток коллектора превышает ток базы. Учтите, что аналогичные значения hfe могут обеспечить схожую работу схемы.
Температурный режим работы. Учитывайте температурный диапазон, в котором будет работать транзистор. Подбирайте аналог с подходящими характеристиками температурной стабильности.
Физические параметры. Учтите размеры и расположение выводов транзистора, чтобы новый аналог мог быть установлен на печатную плату или в существующую конструкцию без проблем.

Не забывайте также обратиться к документации и руководству пользователя вашего устройства, чтобы узнать о возможных ограничениях и рекомендациях производителя по замене транзистора.

От чего зависит мощность схемы

У этой схемы есть ограничения. Можно поменять VT1 КТ315 на более мощный, у которого коэффициент усиления будет выше, но этот лимит усиления не бесконечный.

В первую очередь, все зависит от используемого транзистора. Если поменять его на более мощный, то и усиление будет выше. Но следует помнить, что чем мощнее транзистор, тем мощнее нужен входной сигнал. К тому же, придется сделать перерасчет всех компонентов. И подключать предусилитель, собирать схему блока питания, а это уже будет совсем другая схема.

У транзисторов есть ряд параметров, которые влияют на схему. Это коэффициент усиления по току (h21э), напряжению, мощности. А также важный параметр — это рассеиваемая мощность на коллекторе. С повышением мощности потребуется радиатор для отвода тепла.

Виды транзисторов для замены

Если вам нужно заменить транзистор КТ940А, есть несколько аналогов и замен, которые могут подойти в вашем проекте. Вот некоторые из них:

Модель	Производитель	Тип	Максимальный ток коллектора	Максимальное напряжение коллектор-эмиттер	Максимальная мощность потерь
2N3904	ON Semiconductor	NPN	200 мА	40 В	625 мВт
BC547	Diodes Incorporated	NPN	100 мА	45 В	500 мВт
2N3906	ON Semiconductor	PNP	200 мА	40 В	625 мВт
BC557	Diodes Incorporated	PNP	100 мА	45 В	500 мВт

Это всего лишь некоторые варианты замены, исходя из основных характеристик транзистора КТ940А. Однако, при выборе замены всегда рекомендуется обращаться к информации оригинального транзистора и сравнивать его параметры с параметрами возможных замен.

Применение. Блок питания 5…12 вольт

Данный БП подойдёт для питания приборов, имеющих небольшую мощность, например часов или радиоприемников. И хоть он проигрывает в мощности, его фишка в размерах. Всю конструкция свободно можно разместить внутри корпуса сетевой вилки.

Данный прибор питается переменным напряжением от 100 до 250 вольт, частотой от 50 до 500 герц. На его выходе, подбирая стабилизатор, можно добиться постоянного напряжения от 5 до 12 вольт. При напряжении на выходе равном 5 вольт, его номинальный ток нагрузки равен 20 мА. А максимальный ток, при том же напряжении на выходе равен 100 мА.

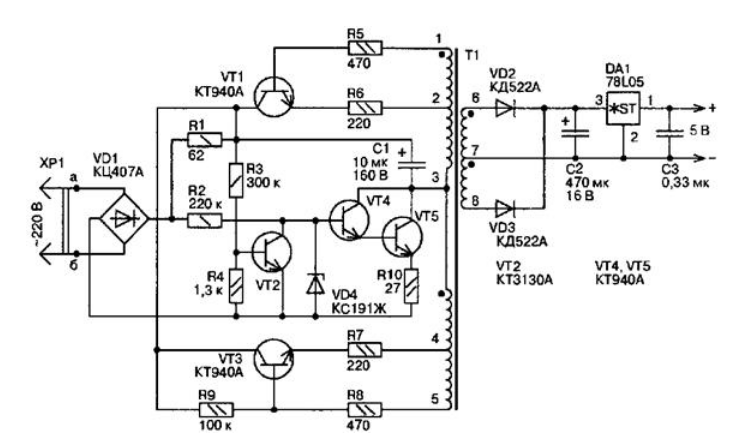

На изображении ниже приведём схему. Опишем её работу: Напряжение сети через диодный мост, обозначенный на рисунке VD1, поступает на делитель, состоящий из трёх резисторов R1, R3, R4, а с него на базу VT2. Одновременно через R2 напряжение подаётся на базу составного устройства состоящего из двух приборов VT4 и VT5.

В начале полупериода, до тех пор, пока разность потенциалов в общей точке коллекторов устройств VT1 и VT3 по отношению к эмиттеру прибора VT2 не будет больше 100 вольт, VT2 будет находиться в закрытом состоянии. При этом составной прибор VT4, VT5 будет открыт. В этот момент времени через переход эмиттер – коллектор открытого VT5, R1 и R10 электролитический конденсатор С1 заряжается.

При превышении напряжения в заданной точке предела 100 вольт происходит открытие VT2 и эмиттерный переход устройств VT4 и VT5 шунтируется и конденсатор С1 начинает разряжаться. Энергия разряда используется для питания автогенератора собранного на VT1 и VT3. Его частота примерно равна 60 Гц.

Стабилитрон VD4 ограничивает ток коллектора транзистора VT5 в момент включения.

На вторичной обмотке трансформатора Т1 появляется напряжение величиной 7 вольт, которое выпрямляется двумя диодами VD2 и VD3, после чего сглаживается электролитическим конденсатором С2. Установленный на выходе стабилизатора DA1 конденсатор С3 предназначен для уменьшения высокочастотных пульсаций.

В Т1 использованы два кольца из феррита марки 2000НМ. Их габариты К10х8х3. Обмотки номер 1-2 и 4-5 намотаны проводом ПЭВ-1-0,1 и имеют по 8 витков каждая. Этим же проводом намотаны 200 витков каждой из обмоток 2-3 и 3-4. Проводом ПЭВ-1-0,17 намотаны 6-7 и 7-8. В зависимости от выдаваемого напряжения эти обмотки имеют разное количество витков. Для 5 вольт нужно 14 витков, для 9 вольт – 22 витка, для 12 вольт – 28 витков.

Альтернативные транзисторы

Если требуемый транзистор КТ940Б недоступен, можно рассмотреть возможность замены на альтернативные модели:

1. КТ940В

Транзистор КТ940В является аналогом КТ940Б и может использоваться в качестве замены. Он имеет схожие характеристики и параметры, что делает его подходящим для большинства схем, требующих КТ940Б.

2. КТ940Г

Другим альтернативным вариантом является транзистор КТ940Г. Он также имеет аналогичные параметры, но может отличаться по некоторым характеристикам, поэтому требуется проверка его совместимости с конкретной схемой.

3. КТ940Д

Транзистор КТ940Д также может быть использован вместо КТ940Б. Он обладает схожими параметрами и подходит для большинства схем, где требуется КТ940Б.

Важно учитывать, что при замене транзисторов всегда необходимо проверять их совместимость с конкретной схемой и убедиться, что заменяемый транзистор соответствует требуемым параметрам

Технические характеристики

Особенности транзистора КТ940Б

Главной особенностью транзистора КТ940Б является его высокая мощность и надежность работы. Он способен выдерживать большие токи и напряжения, что делает его идеальным компонентом для работы в силовых устройствах.

КТ940Б может использоваться в качестве ключевого элемента во многих схемах, включая схемы усилителей, стабилизаторов напряжения, источников питания, импульсных и коммутационных устройств. Его широкий диапазон рабочих токов и падений напряжений позволяет гибко настраивать требуемые параметры под задачи конкретной схемы.

Однако необходимо учитывать, что транзистор КТ940Б имеет устаревший дизайн и вызывает определенные сложности при поиске и замене. Поэтому в случае отсутствия КТ940Б в продаже или желания использовать более современные компоненты, рекомендуется обращаться к аналогичным и более современным транзисторам с аналогичными или лучшими характеристиками.

Применение. Блок питания 5…12 вольт

Стабилитрон VD4 ограничивает ток коллектора транзистора VT5 в момент включения.

Транзистор КТ940

Описание

Транзисторы кремниевые меза-планарные n-p-n высокочастотные усилительные мощные. Предназначены для работы в выходных каскадах видеоусилителе телевизионных приемников. Масса транзисторов КТ940А, КТ940Б, КТ940В не более 0,7 г.

Параметр	Обозначение	Маркировка	Условия	Значение	Ед. изм.
Аналог	КТ940А	BF298, 2N3440S, KSC2258A 2 , BFR59 1 , 2SC2371 2 , STZTA42 3 , D40N5 1 , BF259 1 , 2SC2611
КТ940Б	BF458, BF459, BFR58 1 , BF258 1 , KSC2258 *2
КТ940В	BF297, BF157, BD457, BFR57 1 , BF257 1 , BFT47 *3
Структура	—	n-p-n
Максимально допустимая постоянная рассеиваемая мощность коллектора	P_{K max,}P * _{K, τ max},P ** _{K, и max}	КТ940А	—	1.2(10*)	Вт
КТ940Б	—	1.2(10*)
КТ940В	—	1.2(10*)
КТ940А1	—	0.5, 10*
КТ940Б1	—	0.5, 10*
КТ940В1	—	0.5, 10*
КТ940А-5	—	10*
КТ940Б-5	—	10*
КТ940В-5	—	10*
КТ940А9	—	1.2
КТ940Б9	—	1.2
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером	f_гр, f * _h21б, f _h21э, f * _max	КТ940А	—	≥90	МГц
КТ940Б	—	≥90
КТ940В	—	≥90
КТ940А1	—	≥90
КТ940Б1	—	≥90
КТ940В1	—	≥90
КТ940А-5	—	≥90
КТ940Б-5	—	≥90
КТ940В-5	—	≥90
КТ940А9	—	≥90
КТ940Б9	—	≥90
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера	U_{КБО проб.,} U * _{КЭR проб.,} U ** _{КЭО проб.}	КТ940А	10к	300*	В
КТ940Б	10к	250*
КТ940В	10к	160*
КТ940А1	—	300
КТ940Б1	—	250
КТ940В1	—	160
КТ940А-5	—	300
КТ940Б-5	—	250
КТ940В-5	—	160
КТ940А9	—	300
КТ940Б9	—	250
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора	U_{ЭБО проб.,}	КТ940А	—	5	В
КТ940Б	—	5
КТ940В	—	5
КТ940А1	—	5
КТ940Б1	—	5
КТ940В1	—	5
КТ940А-5	—	5
КТ940Б-5	—	5
КТ940В-5	—	5
КТ940А9	—	5
КТ940Б9	—	5
Максимально допустимый постоянный ток коллектора	I_{K max,} I * _{К , и max}	КТ940А	—	0.1(0.3*)	А
КТ940Б	—	0.1(0.3*)
КТ940В	—	0.1(0.3*)
КТ940А1	—	0.1(0.3*)
КТ940Б1	—	0.1(0.3*)
КТ940В1	—	0.1(0.3*)
КТ940А-5	—	0.1(0.3*)
КТ940Б-5	—	0.1(0.3*)
КТ940В-5	—	0.1(0.3*)
КТ940А9	—	0.1
КТ940Б9	—	0.1
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера	I_КБО, I * _КЭR, I ** _КЭO	КТ940А	250 В	≤0.05	мА
КТ940Б	200 В	≤0.05
КТ940В	100 В	≤0.05
КТ940А1	250 В	≤0.05
КТ940Б1	200 В	≤0.05
КТ940В1	100 В	≤0.05
КТ940А-5	250 В	≤50
КТ940Б-5	200 В	≤50
КТ940В-5	100 В	≤50
КТ940А9	—	—
КТ940Б9	—	—
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером	h_21э, h * _21Э	КТ940А	10 В; 30 мА	≥25*
КТ940Б	10 В; 30 мА	≥25*
КТ940В	10 В; 30 мА	≥25*
КТ940А1	10 В; 30 мА	≥25*
КТ940Б1	10 В; 30 мА	≥25*
КТ940В1	10 В; 30 мА	≥25*
КТ940А-5	10 В; 30 мА	≥25*
КТ940Б-5	10 В; 30 мА	≥25*
КТ940В-5	10 В; 30 мА	≥25*
КТ940А9	10 В; 30 мА	≥25*
КТ940Б9	10 В; 30 мА	≥25*
Емкость коллекторного перехода	c_к, с * _12э	КТ940А	30 В	≤4.2	пФ
КТ940Б	30 В	≤4.2
КТ940В	30 В	≤4.2
КТ940А1	30 В	≤4.2
КТ940Б1	30 В	≤4.2
КТ940В1	30 В	≤4.2
КТ940А-5	—	—
КТ940Б-5	—	—
КТ940В-5	—	—
КТ940А9	30 В	≤4.2
КТ940Б9	30 В	≤4.2
Сопротивление насыщения между коллектором и эмиттером	r_{КЭ нас}, r_{БЭ нас, К} * _у.р.	КТ940А	—	≤0.8	Ом, дБ
КТ940Б	—	≤0.8
КТ940В	—	≤0.8
КТ940А1	—	≤0.3
КТ940Б1	—	≤0.3
КТ940В1	—	≤0.3
КТ940А-5	—	≤0.25
КТ940Б-5	—	≤0.25
КТ940В-5	—	≤0.25
КТ940А9	—	≤0.8
КТ940Б9	—	≤0.8
Коэффициент шума транзистора	К_ш, r * _b, P ** _вых	КТ940А	—	≤33	Дб, Ом, Вт
КТ940Б	—	≤33
КТ940В	—	≤33
КТ940А1	—	≤3.3
КТ940Б1	—	≤3.3
КТ940В1	—	≤3.3
КТ940А-5	—	≤40
КТ940Б-5	—	≤40
КТ940В-5	—	≤40
КТ940А9	—	≤3.3
КТ940Б9	—	≤3.3
Постоянная времени цепи обратной связи на высокой частоте	τ_к, t_рас, t * _выкл, t *** _пк(нс)	КТ940А	—	—	пс
КТ940Б	—	—
КТ940В	—	—
КТ940А1	—	—
КТ940Б1	—	—
КТ940В1	—	—
КТ940А-5	—	—
КТ940Б-5	—	—
КТ940В-5	—	—
КТ940А9	—	—
КТ940Б9	—	—

*1 — аналог по электрическим параметрам, тип корпуса отличается.

*2 — функциональная замена, тип корпуса аналогичен.

*3 — функциональная замена, тип корпуса отличается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Характеристики

Представленные параметры являются максимальными для КТ940А. Изготовитель не рекомендует их превышать, так как это приведёт к неизбежной поломке устройства. Температура корпуса должна быть в пределах от -45 до +45 °C.

Предельные технические характеристики КТ940А:

Постоянное напряжение – на участке К-Б до 300 В, К-Э – до 300 В, Э-Б – до 5 В;
Ток коллектора – до 100 мА;
Импульсный ток – до 300 мА;
Ток базы – до 50 мА;
Рассеваемая коллекторная мощность – до 1,2 Вт (с охлаждением – до 10 В);
Допустимая температура на P-N переходе – до +150 °C.

Также перед использованием устройства рекомендуется изучить и электрические характеристики. Перед выпуском на заводе проводилось тестирования при температуре в +25 °C. Другие условия указаны в специальной графе таблицы.

Кт940 аналоги чем заменить

Как обычно, человеческая лень

Мне проще импорт поставить, благо он ещё пока есть)

Не хило. В принципе они есть, давно ещё покупал

В таком случае послать ваш рынок псу под хвост и заказать пары в том же чипе с дейлом.http://www.chipdip.ru/product/2sc5200-2sa1943/, ну, плюс еще доставка и ожидание. 2sc5200-2sa1943 имеют две градации по h21э (R и O) там как раз то, что надо (O)

p/s насчет THD в 0,003%, то скорее всего, этот парметр высосан из пальца.

Да я бы так не сказал, в большенстве да, ставят, источники стабильного тока не только обеспечивают стабильность нуля на выходе, но и работу диф. каскада в целом. Их же сюда не от балды приделали)

За счет повторителя это сопротивление и обеспечено. С емкостью можно будет по экспериментировать) подобрать более удачную) В шушурине я такого не встречал, там всего один транзистор в УН.

Не было там никогда такого, ни в 103-й, ни в 104-й, ни в 105-й. там выходники одинаковые с банкой на выходе!

В принципе есть малый косячок в схеме, не знаю, это то ли дань моде такая, то ли маразм-конденсатор опасен для звука. Ну, про источник тока, может его и хватает, 12 мА все же не предел 556-го, а вот 140-й может и греться начать, вполне можно предположить, что и следующий каскад с не большим усилением У Зуева так же сделано, при этом 502-й не вылетал ни разу)

И все же, меня терзают сомнения, объясните мне, в чем физический и электрический смысл диодов VD5/VD6 и кондеров С5/С6 и С8/С9. Дань моде такая, или что-то стоящее??
