BC560 Datasheet (PDF)

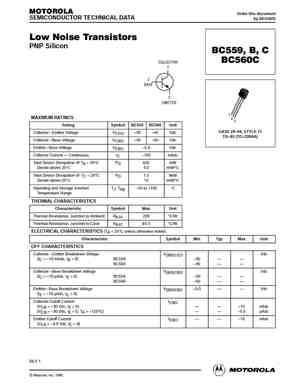

..1. bc559 bc560.pdf Size:107K _motorola

MOTOROLAOrder this documentSEMICONDUCTOR TECHNICAL DATAby BC559/DLow Noise TransistorsPNP SiliconBC559, B, CBC560CCOLLECTOR12BASE3EMITTER1MAXIMUM RATINGS23Rating S

..2. bc556 bc557 bc558 bc559 bc560.pdf Size:43K _fairchild_semi

BC556/557/558/559/560Switching and Amplifier High Voltage: BC556, VCEO= -65V Low Noise: BC559, BC560 Complement to BC546 … BC 550TO-9211. Collector 2. Base 3. EmitterPNP Epitaxial Silicon TransistorAbsolute Maximum Ratings Ta=25C unless otherwise noted Symbol Parameter Value UnitsVCBO Collector-Base Voltage : BC556 -80 V: BC557/560 -50 V: BC558/559 -30 V

..3. bc559 bc560.pdf Size:298K _cdil

Continental Device India LimitedAn ISO/TS 16949, ISO 9001 and ISO 14001 Certified CompanyPNP SILICON PLANAR EPITAXIAL TRANSISTORS BC559, B, CBC560, B, CTO-92Plastic PackageLow Noise TransistorsABSOLUTE MAXIMUM RATINGS(Ta=25C unless specified otherwise)DESCRIPTION SYMBOL BC559 BC560 UNITSVCEOCollector Emitter Voltage 30 45 VVCBOCollector Base Voltage 30 50 VVEBOEmit

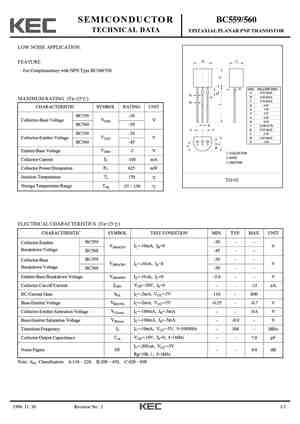

..4. bc559 bc560.pdf Size:28K _kec

SEMICONDUCTOR BC559/560TECHNICAL DATA EPITAXIAL PLANAR PNP TRANSISTORLOW NOISE APPLICATION. B CFEATUREFor Complementary with NPN Type BC549/550.N DIM MILLIMETERSA 4.70 MAXEKG B 4.80 MAXMAXIMUM RATING (Ta=25 )C 3.70 MAXDD 0.45CHARACTERISTIC SYMBOL RATING UNITE 1.00F 1.27BC559 -30G 0.85VCBOCollector-Base Voltage VH 0.45BC560 -50 _H J 14.00 + 0.50K

Другие транзисторы… BC558VI
, BC559
, BC559A
, BC559AP
, BC559B
, BC559BP
, BC559C
, BC559CP
, BF422
, BC560A
, BC560AP
, BC560B
, BC560BP
, BC560C
, BC560CP
, BC582A
, BC582B
.

Устройство и принцип действия

Транзистор — электронный полупроводник, состоящий из 3 электродов, одним из которых является управляющий. Транзистор биполярного типа отличается от полярного наличием 2 типов носителей заряда (отрицательного и положительного).

Отрицательные заряды представляют собой электроны, которые высвобождаются из внешней оболочки кристаллической решетки. Положительный тип заряда, или дырки, образуются на месте высвобожденного электрона.

Устройство биполярного транзистора (БТ) достаточно простое, несмотря на его универсальность. Он состоит из 3 слоев проводникового типа: эмиттера (Э), базы (Б) и коллектора (К).

Эмиттер (от латинского «выпускать») — тип полупроводникового перехода, основной функцией которого является инжекция зарядов в базу. Коллектор (от латинского «собиратель») служит для получения зарядов эмиттера. База является управляющим электродом.

Слои эмиттерный и коллекторный почти одинаковые, однако отличаются степенью добавления примесей для улучшения характеристик ПП. Добавление примесей называется легированием. Для коллекторного слоя (КС) легирование выражено слабо для повышения коллекторного напряжения (Uк). Эмиттерный полупроводниковый слой легируется сильно для того, чтобы повысить обратное допустимое U пробоя и улучшить инжекцию носителей в базовый слой (увеличивается коэффициент передачи по току — Kт). Слой базы легируется слабо для обеспечения большего сопротивления (R).

Переход между базой и эмиттером меньший по площади, чем К-Б. Благодаря разнице в площадях и происходит улучшение Кт. При работе ПП переход К-Б включается со смещением обратного типа для выделения основной доли количества теплоты Q, которое рассеивается и обеспечивает лучшее охлаждение кристалла.

Быстродействие БТ зависит от толщины базового слоя (БС). Эта зависимость является величиной, изменяющейся по обратно пропорциональному соотношению. При меньшей толщине — большее быстродействие. Эта зависимость связана с временем пролета носителей заряда. Однако при этом снижается Uк.

Между эмиттером и К протекает сильный ток, называемый током К (Iк). Между Э и Б протекает ток маленькой величины — ток Б (Iб), который используется для управления. При изменении Iб произойдет изменение Iк.

У транзистора два p-n перехода: Э-Б и К-Б. При активном режиме Э-Б подключается со смещением прямого типа, а подключение К-Б происходит с обратным смещением. Так как переход Э-Б находится в открытом состоянии, то отрицательные заряды (электроны) перетекают в Б. После этого происходит их частичная рекомбинация с дырками. Однако большая часть электронов достигает К-Б из-за малой легитивности и толщины Б.

В БС электроны являются неосновными носителями заряда, и электромагнитное поле помогает им преодолеть переход К-Б. При увеличении Iб произойдет расширение открытия Э-Б и между Э и К пробежит больше электронов. При этом произойдет существенное усиление сигнала низкой амплитуды, т. к. Iк больше, чем Iб.

Смотрите это видео на YouTube

Для того чтобы проще понять физический смысл работы транзистора биполярного типа, нужно ассоциировать его с наглядным примером. Нужно предположить, что насос для закачки воды является источником питания, водопроводный кран — транзистором, вода — Iк, степень поворота ручки крана — Iб. Для увеличения напора нужно немного повернуть кран — совершить управляющее действие. Исходя из примера можно сделать вывод о простом принципе работы ПП.

Однако при существенном увеличении U на переходе К-Б может произойти ударная ионизация, следствием которой является лавинное размножение заряда. При комбинации с тоннельным эффектом этот процесс дает электрический, а с увеличением времени и тепловой пробой, что выводит ПП из строя. Иногда тепловой пробой наступает без электрического в результате существенного увеличения тока через выход коллектора.

Кроме того, при изменении U на К-Б и Э-Б меняется толщина этих слоев, если Б тонкая, то происходит эффект смыкания (его еще называют проколом Б), при котором происходит соединение переходов К-Б и Э-Б. В результате этого явления ПП перестает выполнять свои функции.

Распиновка

Bc547 впервые появился на рынке радиоэлектронных компонентов в апреле 1966 года, благодаря компаниям Philips (Голландия) и Mullard (Великобритания). Это совместная доработка популярного в то время bc107. Он был идентичный по своим техническим характеристикам, но выпускался в отличии от металлического bc107 в пластиковом герметичном корпусе ТО-92. В настоящее время является действующей заменой для более старых BC107 или BC147, которые включены во множество разработок компаний Mullard и Philips.

Цоколевка корпуса ТО-92 (или ТО-226AA) у bc547 имеет три гибких вывода для дырочного монтажа. Если смотреть на скошенную часть спереди, то назначение этих выводов слева направо: коллектор, база, эмиттер. На рисунке показан базовый внешний вид устройства, который будет немного отличаться в зависимости от конкретной марки, однако характеристики и назначения выводов остаются идентичными.

Производители

Все DataSheet от указных производителей ВС557 можно скачать здесь. Производители: Diotec Semiconductor, SeCoS Halbleitertechnologie GmbH, Rectron Semiconductor, Unisonic Technologies, Fairchild Semiconductor, Continental Device India Limited, Olitech Electronics, Foshan Blue Rocket Electronics, First Silicon, Semtech Corporation, Boca Semiconductor Corporation, KEC(Korea Electronics), Micro Electronics, ON Semiconductor, NXP Semiconductors, Dc Components, SEMTECH ELECTRONICS, Tiger Electronic, SHENZHEN YONGERJIA INDUSTRY, Micro Commercial Components, Jiangsu Changjiang Electronics Technology, SHENZHEN KOO CHIN ELECTRONICS, Siemens Semiconductor Group, General Semiconductor.

Элементарная база

Современная элементная база позволяет создавать качественные УНЧ на основе малошумящих операционных усилителей (ОУ), например, К548УН1, К548УН2, К548УНЗ, КР140УД12, КР140УД20 и т.д.

Однако, несмотря широкую номенклатуру специализированных микросхем и ОУ, и их высокие параметры, УНЧ на транзисторах в настоящее время не потеряли своего значения. Использование современных, малошумящих транзисторов, особенно в первом каскаде, позволяет создать оптимальные по параметрам и сложности усилители : малошумящие, компактные, экономичные, рассчитанные на низковольтное питание. Поэтому транзисторные УНЧ часто оказываются хорошей альтернативой усилителям на интегральных микросхемах.

Для минимизации уровня шумов в усилителях, особенно в первых каскадах, целесообразно использовать высококачественные элементы. К таким элементам относятся малошумящие биполярные транзисторы с высоким коэффициентом усиления, например, КТ3102, КТ3107. Однако в зависимости от назначения УНЧ используются и полевые транзисторы.

Большое значение играют и параметры остальных элементов. В малошумящих каскадах электронных схем используют оксидные конденсаторы К53-1, К53-14, К50-35 и т. п., неполярные – КМ6, МБМ и т. п., резисторы – не хуже традиционных 5% МЛТ-0.25 и МЛ Т-0.125, лучший вариант резисторов – проволочные, безиндуктивные резисторы.

Входное сопротивление УНЧ должно соответствовать сопротивлению источника сигнала – микрофона или заменяющего его датчика. Обычно входное сопротивление УНЧ стараются сделать равным (или немного больше) сопротивлению источника-преобразователя сигнала на основных частотах.

Для минимизации электрических помех целесообразно для подключения микрофона к УНЧ использовать экранированные провода минимальной длины. Электретный микрофон МЭК-3 рекомендуется монтировать непосредственно на плате первого каскада микрофонного усилителя.

При необходимости значительного удаления микрофона от УНЧ следует использовать усилитель с дифференциальным входом, а подключение осуществлять витой парой проводов в экране. Экран подключается к схеме в одной точке общего провода максимально близко к первому ОУ. Это обеспечивает минимизацию уровня наведенных в проводах электрических помех.

Как проверить IRF3205

Это делается, как и с любым другим полевым транзистором с изолированным затвором. Для этого достаточно одного лишь мультиметра.

Перед тем, как проводить проверку рекомендую вам замкнуть все выводы пинцетом между собой, во избежания порчи элемента статическим электричеством (если такое имеется).

Проверка диода

На что нужно обратить внимание первым делом, так это на проверку диода внутри транзистора. Для этого включаем на мультиметре режим прозвонки и прикасаемся красным щупом к контакту истока, а черным к контакту стока

Мультиметр в этом случае должен показывать значение около 400-700. После этого меняем местами щупы — тогда мультиметр должен показывать 1, если мультиметр ограничен индикацией — 1999. Высококлассные мультиметры с ограничением в 4000 будут отображать 2800.

Проверка работы транзистора

Из-за того, что в нашем случае элемент оснащен n-каналом, то для его открытия необходимо на затвор, приложить положительный потенциал. Только в таком случае через транзистор начнет проходить ток.

Снова включаем режим прозвонки на мультиметре, отрицательным щупом прикасаемся к истоку, положительный же к стоку.

В случае исправного транзистора, линия исток-сток начнет проводить ток, другими словами транзистор откроется. Чтобы это проверить, нужно прозвонить исток-сток. В случае, если мультиметр показывает какое-либо значение, значит все работает.

После проверки открытия транзистора, необходимо проверить его закрытие. Для этого на затвор нужно приложить отрицательный потенциал. Для этого присоединим отрицательный щуп к затвору, а положительный к истоку.

Снова проверяем сток-исток и тогда все, что должен показать мультиметр — падение на встроенном диоде.

Если все вышеописанные условия выполняются, значит транзистор полностью исправен и его можно использовать в своих проектах.

Рабочая точка и смещение базы

Для того, чтобы транзистор не искажал входной сигнал, нужно его для начала чуть-чуть приоткрыть.
Это можно сделать при помощи делителя напряжения из двух резисторов R1 и R2. Этот делитель напряжения позволяет приоткрыть транзистор VT1 для того, чтобы входной сигнал не тратил свою электрическую энергию на его открытие.

Ток, который протекает через R1 и R2 поступает на базу транзистора VT1, который потом уходит через эмиттер, тем самым его открывая. Это называется базовое смещение транзистора, то есть его открытие. Напряжение смещения определяет рабочую точку. В данном случае усилитель А класса.

Как определяется класс усилителя

Класс усилителя определяется его рабочей точкой. Рабочая точка выбирается с помощью вольтамперной характеристики транзистора. Чем выше напряжение подается на вход транзистора, тем больше ток, тем выше рабочая точка.

Например, точка по центру это А класс.

А класс самый качественный из усилителей. Он усиливает как положительные, так и отрицательные полуволны входного сигнала. В то же время, у этого класса есть существенный недостаток. Это ограничение мощности и снижение энергоэффективности. Дело в том, что пока на вход УНЧ не поступает входной сигнал, он работает все время, пока он включен.

Получается, что при это расходуется лишняя электроэнергия. Поэтому, еще рабочая точка называется точкой покоя, когда усилитель не усиливает входной сигнал.

Еще есть B класс, AB и D. Они отличаются друг от друга по эффективности усиления и наличию искажений. Все зависит от используемой схемы.

Например. D класс вообще не открывает транзистор, однако с точки зрения энергоэффективности – это самый лучший выбор. Транзистор в покое не потребляет ничего, он включается только при подаче входного сигнала. И при этом если на вход подается аналоговый звуковой сигнал, то он искажается. Такой класс не подойдет для схемы, которую разбираем в этой статье.

Поэтому, схемотехники и инженеры изобрели цифровые усилители. У них аналоговый сигнал преобразовывается в цифровой, и только потом подается на вход усилителя. Транзистор не искажает входной цифрой сигнал. После усиления сигнал снова преобразовывается в аналоговый с наименьшими потерями и искажениями.

А режим АВ применяется в схемах, где есть несколько транзисторов, которые работают на свои полуволны. Есть схемы, где один транзистор усиливает только положительные полуволны, а второй только отрицательные. Такие усилители называются двухтактными.

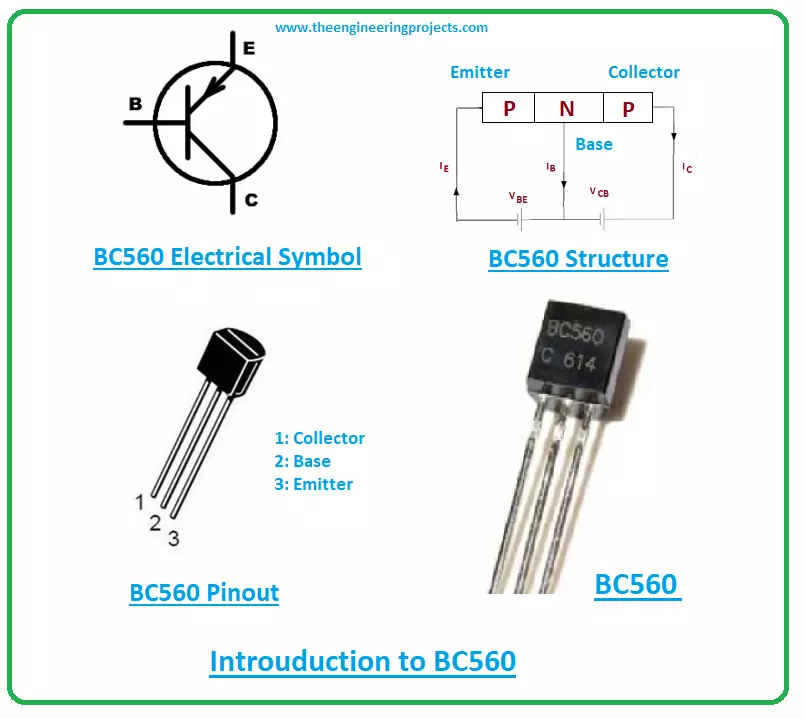

BC560 electrical specification description/application notes:

Here in this section we explain the main electrical specifications of the BC560 transistor, this explanation is really useful for a better understanding and it is helpful for the replacement process.

Voltage specs

The voltage specifications of the BC560 transistor are collector to base voltage is -50V, collector to emitter voltage is -45V, and emitter to base voltage is 5V, which is the terminal voltage specs of the device.

The collector-to-emitter saturation voltage specs of the BC560 transistor are -250 to -650Mv.

The terminal voltage and saturation switching values show that it is a moderate voltage range device which having mini audio applications.

Current specs

The collector current value of the BC560 transistor is -100Ma, the current value indicates the load capacity of the transistor.

Dissipation specs

The power dissipation of the BC560 transistor is 500mW, it is the product of the voltage and current values of the transistor.

Transition frequency

The transition frequency of the BC560 transistor is 150MHz, the frequency value is very important in audio-related circuit applications.

BC560 vs BC307 vs BC556

Here we list and compare the BC560, BC307, and BC556 transistor devices, this comparison is really useful for the replacement process of these devices.

Characteristics BC560 BC307 BC556
Collector to base voltage (VCB)    -50V      —     -80V
Collector to emitter voltage (VCE) -45V VCES = -65V
Emitter to base voltage (VEB) -5V -5V -5V
Collector to emitter saturation voltage (VCE (SAT)) -250 to -650mV -0.5 to -0.3V -250 to -650mV
Collector current (IC) -100mA -100mA -100mA
Power dissipation 500mW 500mW 300mW
Junction temperature (TJ) -65 to +150°C -55 to +150°C -65 to +150℃
Transition frequency (FT) 150MHz 130MHz 150MHz
Gain (hFE) 110 to 800hFE 120 to 800hFE 110 to 800hFE
Noise figure 1.2 to 2dB 10dB 2 to 10Db
Output capacitance 6pF 6pF 6pF
Package TO-92 TO-92 TO-92

Схемы с использованием TL431

Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.

Стабилизатор напряжения на TL431 (2.5-36В, 100mA)

Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:

Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)

Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.

Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.

Лабораторный блок питания на TL431 с защитой

Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.

Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.

Стабилизатор тока на TL431 (Светодиодный драйвер)

Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.

Индикатор напряжения

Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.

Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.

Таймер задержки на TL431

Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).

Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.

Зарядное устройство для литиевых аккумуляторах на TL431 и LM317

Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).

Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.

Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.
