Как проверить TL431
Так как это не одиночный радиокомпонент, а целая схема, заключенная в маленький корпус, мы не можем проверить ее одним лишь мультиметром, ведь в ней содержится только 10 штук транзисторов, не говоря об остальных компонентах. Проверка сопротивлений между выводами не принесет никакой полезной информации, так как от партии к партии и от производителя к производителю референсные значения разнятся.
Поэтому, как и для проверки большинства микросхем, необходимо собрать простейшую схему с ее использованием. Такой схемой может послужить приведенная ниже
При подаче на вход 12В на выходе должно быть 5В, а при замыкании S1 на выход должно идти опорной напряжение микросхемы TL431 — 2.5В. Вы можете подобрать свои значения
Важно, чтобы они соответствовали формуле:
Если все значения подходят — значит микросхема рабочая и ее можно использовать в проекте. Если собрать небольшой стенд с такой схемой на breadboard, то получится конвейерно проверять большое количество TL431 и ей подобных микросхем.

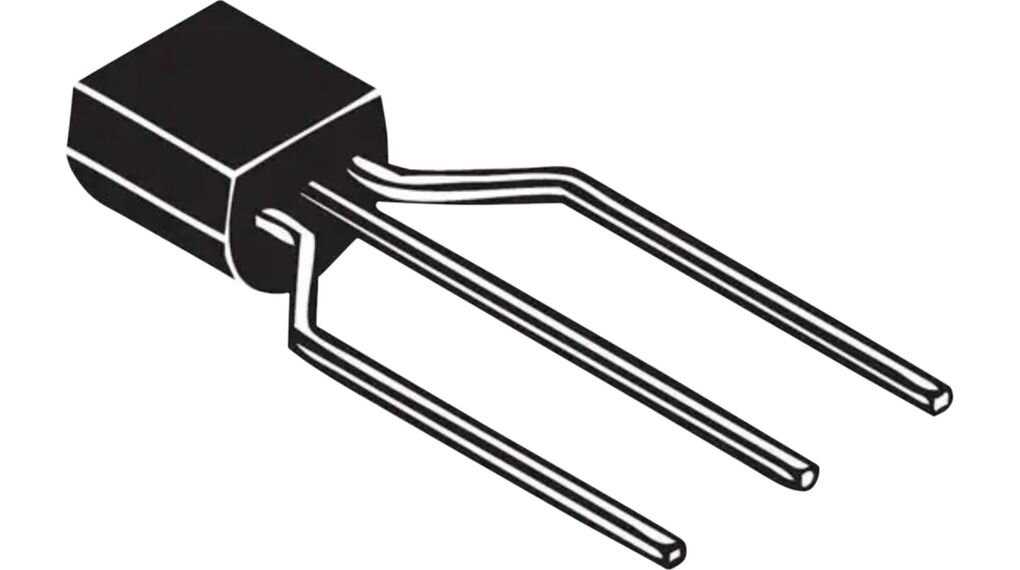

Особенности и применение транзистора
Полупроводниковый прибор имеет неплохие мощностные характеристики. Так максимальное напряжение коллектор-эмиттер составляет 45 В, а ток коллектора достигает 0,8А. Элемент с такими параметрами может работать в маломощных типовых ключевых схемах на 24 В для переключения реле, источников света.

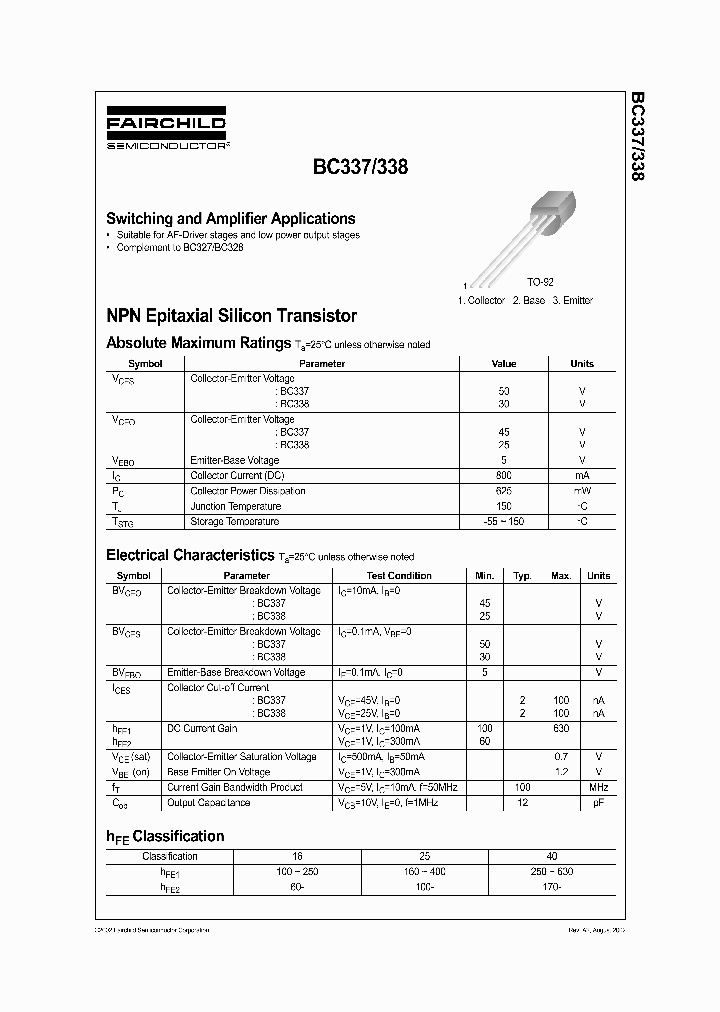

В перечне параметров стоит выделить высокий коэффициент усиления по току и приличные частотные характеристики. Их конкретные значения отражены в таблице. Транзисторы с такими параметрами широко применяются в усилителях звуковой частоты, — предусилительных и выходных каскадах.
По совокупности характеристик BC337 является высокочастотным транзистором общего применения средней мощности. Радиокомпонент отличается высокой надежностью и доступностью. Его параметры лежат в диапазоне значений, востребованных в промышленной электротехнике и радиолюбительской практике.
