Схемы с использованием TL431
Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.
Стабилизатор напряжения на TL431 (2.5-36В, 100mA)
Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:
Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)
Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.
Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.
Лабораторный блок питания на TL431 с защитой
Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.
Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.
Стабилизатор тока на TL431 (Светодиодный драйвер)
Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.
Индикатор напряжения
Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.
Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.
Таймер задержки на TL431
Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).
Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.
Зарядное устройство для литиевых аккумуляторах на TL431 и LM317
Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).
Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.
Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.

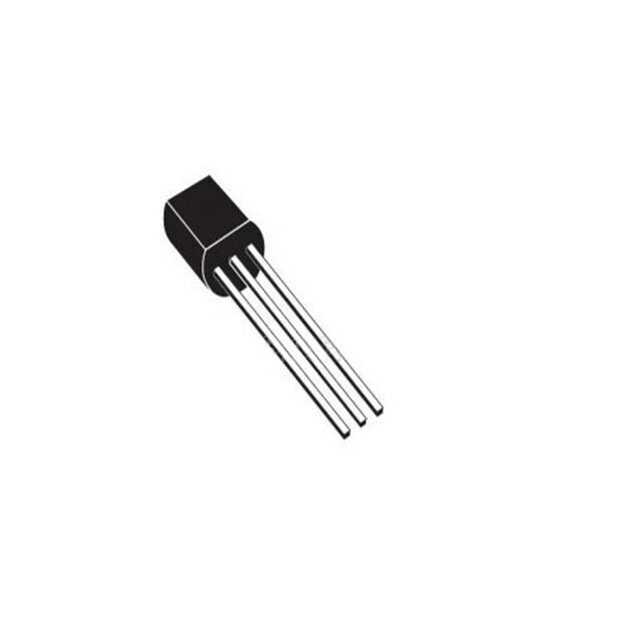

Транзисторы в корпусе типа КТ-26
Для обозначения группы используется следующая цветная маркировка транзисторов: группе А соответствует темно-красная точка, Б – желтая, В – темно-зеленая, Г – голубая, Д – синяя, Е – белая, Ж – темно-коричневая, И – серебристая, К – оранжевая, Л – светло-табачная, М – серая.
Тип обозначают посредством указанных ниже символов и красок.
- КТ203 соответствует прямоугольный треугольник (катетами вниз и вправо) либо темно-красная точка.
- КТ208 – маленький круг (для этого типа цветовой маркировки нет).
- К209 – ромб (серая точка).
- К313 – символ, напоминающий перевернутую букву Т (оранжевая точка).
- КТ326 – перевернутый равносторонний треугольник (коричневая точка).
- КТ339 – равносторонний треугольник (голубая точка).
- КТ342 – четверть круга (синяя точка).
- КТ502 – полкруга (желтая точка); КТ503 – круг (белая точка).
- КТ3102 – прямоугольный треугольник катетами вверх и влево (темно-зеленая точка).
- КТ3157 – прямоугольный треугольник катетами влево и вниз (цветового обозначения нет).
- К366 – буква Т (цвета нет).
- КТ6127 – перевернутая буква П.
- КТ632 – символьного обозначения нет (серебристая точка).
- КТ638 – без символа (оранжевая точка).
- КТ680 – буква Г.
- КТ681 – вертикальная палочка.
- КТ698 – буква П.
Технология изготовления биполярных транзисторов.
Технология изготовления транзисторов ни чем не отличается от технологии изготовления диодов. Еще в начальный период развития транзисторной техники биполярные транзисторы делали только из германия методом вплавления примесей, и такие транзисторы называют сплавными.
Берется кристалл германия и в него вплавляются кусочки индия.Атомы индия диффузируют (проникают) в тело кристалла германия, образуя в нем две области p-типа – коллектор и эмиттер. Между этими областями остается очень тонкая (несколько микрон) прослойка полупроводника n-типа, которую именуют базой. А чтобы защитить кристалл от влияния света и механического воздействия его помещают в металлостеклянный, металлокерамический или пластмассовый корпус.
На картинке ниже показано схематическое устройство и конструкция сплавного транзистора, собранного на металлическом диске диаметром менее 10 мм. Сверху к этому диску приварен кристаллодержатель, являющийся внутренним выводом базы, а снизу диска – ее наружный проволочный вывод.
Внутренние выводы коллектора и эмиттера приварены к проводникам, которые впаяны в стеклянные изоляторы и служат внешними выводами этих электродов. Металлический колпак защищает прибор от влияния света и механических повреждений. Так устроены наиболее распространенные маломощные низкочастотные германиевые транзисторы из серии МП37 — МП42.
В обозначении буква «М» говорит, что корпус транзистора холодносварной, буква «П» — это первая буква слова «плоскостной», а цифры означают порядковый заводской номер транзистора. Как правило, после заводского номера ставят буквы А, Б, В, Г и т.д., указывающие на разновидность транзистора в данной серии, например, МП42Б.
С появлением новых технологий научились обрабатывать кристаллы кремния, и уже на его основе были созданы кремниевые транзисторы, получившие наиболее широкое применение в радиотехнике и на сегодняшний день практически полностью вытеснившие германиевые приборы.
Кремниевые транзисторы могут работать при более высоких температурах (до 125ºС), имеют меньшие обратные токи коллектора и эмиттера, а также более высокие пробивные напряжения.
Основным методом изготовления современных транзисторов является планарная технология, а транзисторы, выполненные по этой технологии, называют планарными. У таких транзисторов p-n переходы эмиттер-база и коллектор-база находятся в одной плоскости. Суть метода заключается в диффузии (вплавлении) в пластину исходного кремния примеси, которая может находиться в газообразной, жидкой или твердой фазе.
Как правило, коллектором транзистора, изготовленного по такой технологии, служит пластина исходного кремния, на поверхность которой вплавляют близко друг от друга два шарика примесных элементов. В процессе нагрева до строго определенной температуры происходит диффузия примесных элементов в пластину кремния.
При этом один шарик образует в пластине тонкую базовую область, а другой эмиттерную. В результате в пластине исходного кремния образуются два p-n перехода, образующие транзистор структуры p-n-p. По такой технологии изготавливают наиболее распространенные кремниевые транзисторы.
Также для изготовления транзисторных структур широко используются комбинированные методы: сплавление и диффузия или сочетание различных вариантов диффузии (двусторонняя, двойная односторонняя). Возможный пример такого транзистора: базовая область может быть диффузионная, а коллектор и эмиттер – сплавные.
Использование той или иной технологии при создании полупроводниковых приборов диктуется различными соображениями, связанными с техническими и экономическими показателями, а также их надежностью.
Маркировка SMD-компонентов
Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.
Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.
Характеристики КТ815
Ниже представлена таблица с техническими характеристиками КТ815
Наименование | U КБ , В | U КЭ , В | I K , мА | Р К , Вт | h21 э | I КБ , мА | f, МГц | U КЭ , В. |
КТ815А | 40 | 30 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
КТ815Б | 50 | 45 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
КТ815В | 70 | 65 | 1500(3000) | 1(10) | 40-275 | ≤50 | ≥ 3 | <0,6 |
КТ815Г | 100 | 85 | 1500(3000) | 1(10) | 30-275 | ≤50 | ≥ 3 | <0,6 |
Обозначения из таблицы читаются следующим образом:
- U КБ -максимальное рассчитанное напряжение для перехода коллектор-база
- U КЭ -максимально рассчитанное напряжение на переходе коллектор-эмиттер.
- I K -максимальный рассчитанный ток на выводе коллектора. В скобках указаны значения для импульсного тока.
- Р К -максимально рассчитанная рассеиваемая мощность вывода коллектора без радиатора. В скобках – с радиатором.
- h 21э- коэффициент передачи тока в схеме с общим эмиттером.
- I КБ — обратный ток вывода коллектора.
- f — граничная частота для схемы с общим эмиттером.
- U КЭ — напряжение насыщения перехода коллектор-эмиттер.
Существуют и другие важные характеристики для данного элемента, которые по тем или иным причинам не попали в вышеприведённую таблицу. Существуют ещё несколько характеристик, например, температурных:
- Показатель температуры перехода — 150 градусов по Цельсию.
- Рабочая температура транзистора — от -60 до +125 градусов по Цельсию.
Данные параметры транзистора КТ815 одинаковы как для транзисторов в корпусах КТ-27, так и в корпусах КТ-89.
