Технические характеристики
Рассмотрим характеристики KSA928A более подробно. В технических описаниях (datasheet) они представлены в таблицах c максимальными и электрическими параметрами. Все значения указаны для температуры окружающей среды (ТА) не более +25°С.
Максимальные параметры
Максимальные характеристики A928A (при ТА=+25°С):
- напряжение между выводами: К-Б (VCBO) до -30 В; К-Э (VCEO) до -30 В; Э-Б (VEBO) = -5 В;
- ток коллектора IC до -2 А;
- мощность рассеиваемая на коллекторе РС до 1 Вт;
- нагрев кристалла (Tj) до +150°С;
- температура хранения (Tstg) -55 … 150°С.
При изучении транзисторов имеющих PNP-структуру следует обращать внимание на знак «-», который указывает на обратные значения тока и напряжения. Максимальные значения превышать недопустимо, так как устройство может выйти из строя, а его внутренняя структура будет повреждена. Иногда такое происходит даже после кратковременного всплеска напряжения выше заданных пределов
Для предотвращения таких случаев необходимо чтобы транзистор работал с небольшим запасом по всем параметрам, примерно 30-40% от предельно допустимых величин
Иногда такое происходит даже после кратковременного всплеска напряжения выше заданных пределов. Для предотвращения таких случаев необходимо чтобы транзистор работал с небольшим запасом по всем параметрам, примерно 30-40% от предельно допустимых величин
Максимальные значения превышать недопустимо, так как устройство может выйти из строя, а его внутренняя структура будет повреждена. Иногда такое происходит даже после кратковременного всплеска напряжения выше заданных пределов. Для предотвращения таких случаев необходимо чтобы транзистор работал с небольшим запасом по всем параметрам, примерно 30-40% от предельно допустимых величин.
Электрические параметры
Наиболее реальные возможности транзистора A928A отражены в таблицах электрических (номинальных) характеристик. Там же представлены условия (режимы измерений), при которых устройство может работать наиболее стабильно и продолжительно долго, без возникновения риска выхода его из строя. Все значения как и для предельных значений параметров указаны для ТА не более +25°С.
Группы усиления по HFE
Электронная промышленность подразделяет KSA928A на две группы. Такая классификация осуществляется на завершающих этапах производства, в том числе в ходе тестирования и отбраковки дефектных изделий. Решающее значение при этом имеет коэффициент усиления по току (HFE). У рассматриваемого транзистора HFE находится в диапазоне: от 100 до 200 (O), от 160 до 320 (Y).
Комплементарная пара
В связи с тем, что A928A используется преимущественно для работы в усилителях звуковой частоты, для него была разработана комплементарная пара KSC2328A. Последний имеет кремниевую NPN-структуру. В настоящее время существует множество аудиоусилителей сконструированных на базе двух этих транзисторов работающих парой в выходном дифференциальном каскаде.
Проверка работоспособности
Вопрос о том, как проверить строчный транзистор d2499 мультиметром и определить его исправность встречается очень часто. На практике его тестируют стандартным способом, как обычный биполяник, но при этом есть свои нюансы. Рассмотрим их подробнее, они характерны для большинства подобных устройств.
Так как структура нашего строчника NPN, то для начала необходимо установить мультиметр в режим «прозвонки диодов». Отрицательный щуп (черный) ставим на вывод К, а положительным (красным) соединяем с контактом Б. На тестере, при этом, должно появится небольшое падение напряжения. При смене полярности будет отображаться цифра «1», КЗ быть не должно.
Далее надо проверить переход Б-Э. Ставим красный щуп на контакт Э, черный остаётся на Б. Так как между выводами Б и Э стоит резистор, то мультиметр будет пищать, сигнализируя прохождение тока. Необходимо проверить сопротивление на этом участке, оно должно быть в пределах от 40 до 50 Ом.
Между выводов К-Э установлен демпферный диод и это надо учитывать. В режиме «прозвонки диодов» на тестере отображается падение напряжения. Сопротивление между этими контактами транзистора замеряется на пределе до 200 MОм. У оригинального 2SD2499 оно составляет более 150 MОм. И чем выше это значение, тем лучше.
Пример проверки похожих строчных транзисторов можно посмотреть в видеоролике.
https://youtube.com/watch?v=tOqGtf7yT5U
Биполярный транзистор 2SD998 — описание производителя. Основные параметры. Даташиты.
Наименование производителя: 2SD998
Тип материала: Si
Полярность: NPN
Максимальная рассеиваемая мощность (Pc): 10
W
Макcимально допустимое напряжение коллектор-база (Ucb): 100
V
Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V
Макcимальный постоянный ток коллектора (Ic): 1.5
A
Предельная температура PN-перехода (Tj): 150
°C
Статический коэффициент передачи тока (hfe): 7000
Корпус транзистора:
2SD998
Datasheet (PDF)
..1. Size:548K cn sptech 2sd998.pdf
SPTECH Product SpecificationSPTECH Silicon NPN Power Transistor 2SD998DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 50V(Min)(BR)CEOLow Collector Saturation Voltage-: V = 0.5V(Max)@ I = 5ACE(sat) CAPPLICATIONSDesigned for DC-DC converter, emergency lightinginverter and general purpose applicationsABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE U
..2. Size:210K inchange semiconductor 2sd998.pdf
INCHANGE Semiconductorisc Silicon NPN Power Transistor 2SD998DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 120V(Min)(BR)CEOGood Linearity of hFEComplement to Type 2SB778Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSHigh power amplifier applicationsRecommend for 45-50W audio frequency amplifieroutput st
9.1. Size:48K sanyo 2sd995.pdf
9.2. Size:46K sanyo 2sd993.pdf
9.3. Size:177K nec 2sd992.pdf
9.4. Size:222K nec 2sd999.pdf
9.5. Size:31K no 2sd999.pdf
9.6. Size:337K htsemi 2sd999.pdf
2SD999 TRANSISTOR (NPN) SOT-89-3L FEATURES Low Collector-Emitter Saturation Voltage 1. BASE Mini Power Type Package 2. COLLECTOR Excellent DC Current Gain Linearity 3. EMITTER MAXIMUM RATINGS (Ta=25 unless otherwise noted) Symbol Parameter Value UnitVCBO Collector-Base Voltage 30 V VCEO Collector-Emitter Voltage 25 V VEBO Emitter-Base Voltage 5 V IC Collec

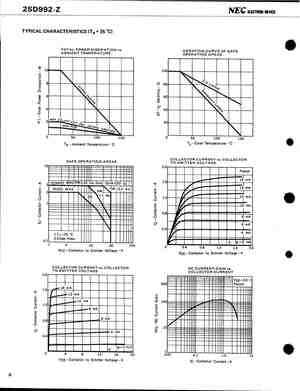

9.7. Size:122K tysemi 2sd992-z.pdf
SMD TypeSMD TypeSMD TypeSMD TypeSMD Type ICSMD Type ICSMD Type ICSMD Type ICSMD Type TransistorsSMD Type TransistorsSMD Type TransistorsSMD Type TransistorsProduct specification2SD992-ZTO-252Unit: mm+0.15 +0.1Features6.50-0.15 2.30-0.1+0.2 +0.85.30-0.2 0.50-0.7Low VCE(sat).0.127+0.1 max0.80-0.1+0.12.3 0.60-0.11 Base+0.154.60-0.152 Coll

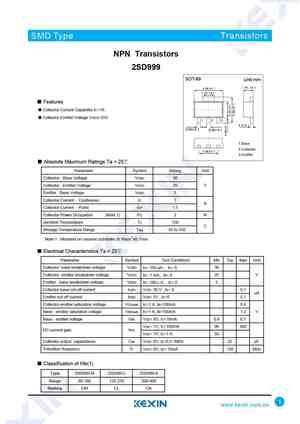

9.8. Size:1169K kexin 2sd999.pdf
