Транзистор кт837: характеристики, аналоги и цоколевка

Схема включения

Сама по себе LM7812 представляет собой схему стабилизации напряжения и подключения к ней устройство обычно осуществляется только для этого. По сути, кроме неё для выполнения этой функции больше ничего не требуется. Начинающие радиолюбители применяют её в своих разработках без дополнительной обвязки и она в них работает, но это не совсем правильное решение.

Желательно следовать рекомендациям производителей, которые приводят схему включения 7812 с использованием двух конденсаторов на 25 В и более. Их необходимо паять как можно ближе к контактам, для более устойчивой работы микросхемы. При этом на входе необходима емкость больше, чем на выходе. Несоблюдении этого правила приводит к нестабильности выходного напряжения при резком изменении в нагрузке. Кроме того, такая емкостная обвязка выполняет защитные функции от самовозбуждения.

В паспорте заявлено, что на выходе допускается вообще не устанавливать сглаживающий конденсатор. Это возможно благодаря тому, что роль силового регулирующего элемента внутри серии 78xx выполняет эмиттерный повторитель на транзисторе Дарлингтона. Но как показывает практика, небольшую емкость все же ставят для лучшего подавления выходных высокочастотных пульсаций.

Пример работы подобной схемы можно посмотреть в небольшом видеоролике.

Электрические характеристики, при Та=25°C

Обозн.	Параметр	Режим изм.	Макс.	Ед. изм
I_кэr	Обратный ток коллектор-эмиттер	U_кэ = U_{кэ max} при Rэб =∞	10	мA
I_кэr	Обратный ток коллектор-эмиттер	U_кэ = U_{кэ max} при R_эб= 100 Ом	10	мА
I_кбо	Обратный ток коллектор-база	U_кб = U_{кб max}	0,15	мA
I_эбо	Обратный ток эмиттера	U_эб =15 В U_эб =5 В		мА
КТ837А — К		0,3
КТ837 Л — Ф		0,3
h_21э	Стат. коэффициент передачи тока	Uкэ =5 B, Iк =2A
КТ837А, Л, Г, П, Ж, Т	10	40
КТ837Б, М, Д, Р, И, У	20	80
КТ837В, Н, Е, С, К, Ф	40	150
U_{кэ нас}	Напряжение насыщения коллектор-эмиттер			В
КТ837А — В, Л — Н	I_к= 3 A, I_б= 0,37 A	2,5
КТ837Г — Е, П — С	I_к= 3 A, I_б= 0,37 A	0,9
КТ837Ж — К, Т — Ф	I_к= 2 А, Iб= 0,3 A	0,5
U_{бэ нас}	Напряжение насыщения база-эмиттер	I_к= 2 A, I_б=0,5 A	1,5	В

Технические характеристики

Семейство кремниевых биполярных транзисторов КТ819, в зависимости от модификации, могут иметь следующие предельные эксплуатационные характеристики:

напряжение между: коллектором и базой от 25 до 60 В; коллектором и эмиттером (при R_БЭ ≤ 100 Ом) от 40 до 100 В; базой и эмиттером – 5 В;
постоянный ток на коллекторе от 10 до 15 А; проходящий через базу – 3 А;
импульсный ток (при t_и ≤ 10 мс, Q ≥ 100): коллектора от 15 до 20 А; базы– 5 А;
максимальная рассеиваемая мощность (при Т_К ≤ 25 o C) с теплоотводом от 60 до 100 Вт и без него от 1,5 до 3 Вт;
температура p-n перехода от +125 до +150 o C;
диапазон рабочих температур от -45 до +150 o C;

Основные параметры представлены в документации от производителя. Значения приводятся с учетом температуры окружающей среды не более +25 o C. Рассмотрим их подробнее, в зависимости от классификации устройств.

В связи с тем, что транзистор устарел, современные производители указывают в его техописании только минимальный набор параметров. Более подробную информацию по серии можно найти в старой версии даташит. Там данные приведены вместе с графиками передаточных характеристик, зависимостями статического коэффициента усиления от тока эмиттера и др.

Маркировка

Изучая параметры КТ819, стоит знать и другую маркировку этой серии транзисторов. Выполняя условия отраслевого стандарта ОСТ 11.336.919-81 различные отечественные производители обозначали его так — 2Т819. Первые символы «2T» указывают на кремневые биполярные транзисторы. В старых технических описаниях данные об этих устройствах приводят вместе с рассматриваемыми в этой статье.

Справочники

Цоколевка широко распространенных транзисторов и цветовая и кодовая маркировка транзисторов.

Цветовая и кодовая маркировка транзисторов

В цветовой и кодовой маркировке транзисторов нет единых стандартов. Каждый завод, который производит транзисторы, принимает свои цветовые и кодовые обозначения. Вы можете встретить транзисторы одного типа и группы, которые изготовлены разными заводами и маркируются по-разному, или разные транзисторы, которые маркируются одинаково. В этом случае их можно отличить только по некоторым дополнительным признакам, таким как длина выводов коллектора и эмиттера или окраска торцевой (противоположной выводам) поверхности транзистора.

Табл. 8.13. Цветовая и кодовая маркировка транзисторов в корпусе КТ-26.

Цветовая маркировка транзисторов осуществляется двумя точками. Тип транзистора обозначается на боковой поверхности, а маркировка группы на торцевой (рис. 8.2).

Кодовая маркировка наносится на боковую поверхность транзистора (рис. 8.2). Тип транзистора обозначается кодовым знаком (табл. 8.13), а группа — соответствующей буквой. Дата изготовления в соответствии с ГОСТ 26486-82 кодируется двумя буквами или буквой и цифрой (табл. 8.14). Первая буква обозначает год выпуска, а следующая за ней цифра или буква — месяц. Кодированное обозначение даты изготовления применяется не только для транзисторов, но и для других радиоэлементов. На рис. 8.3 приведены примеры кодовой и цветовой маркировки транзисторов в корпусе КТ-26.

Транзисторы в корпусе КТ-27 могут маркироваться или буквенно — цифровым кодом (табл. 8.16 и рнс. 8.4) или кодом, состоящим из геометрических фигур (рис. 8.4).

Транзисторы в корпусе КТ-27 дополнительно маркируются окрашиванием торца корпуса, противоположного выводам: КТ814 — серо — бежевый;

КТ815 — серый нлн снренево — фиолетовый;

КТ816 — розово — красный;

КТ817 — серо — зелёный;

КТ683 — фиолетовый;

КТ9115 — голубой.

Транзисторы КТ814Б, КТ815Б, КТ816Б и КТ817Б иногда маркируются только окрашиванием торцевой поверхности без нанесения буквенно — цифрового кода.

Примеры маркировки транзисторов в корпусе КТ-13 приведены на рис. 8.6. Буква группы у транзисторов КТ315 наносится сбоку поверхности, а КТ361 — посередине.

Тип транзисторов КПЗОЗ и КП307 в корпусе КТ-1-12 маркируются соответственно цифрами 3 и 7, группа — соответствующей буквой. Транзисторы КП327А маркируются одной белой точкой, а КП327Б — двумя (рис. 8.3).

Здесь Ваше мнение имеет значение

—
поставьте вашу оценку (оценили — 68 раз)

Кизлюк А.И.

Ключевые теги: Кизлюк

Смотри также:

Калькулятор РЛ
Прибор для проверки транзисторов «ППТ»
Портативный прибор для подбора пары мощных транзисторов KB усилителя мощнос …
Обозначение зарубежных радиоэлементов
Цветовая маркировка резисторов
Кашкаров А. П. — Популярный справочник радиолюбителя (2008)
Основные системы условных обозначений зарубежных полупроводниковых приборов
Усилитель мощности без динамических искажений
Основы основ начинающего радиолюбителя. Краткая справка
Справочник по устройству и ремонту телефонных аппаратов зарубежного и отече …
Программа для определения типа транзистора по цветной и кодовой маркировке
Новые MOSFET транзисторы DualCool NexFET с двухсторонним охлаждением от T …
Как простым омметром проверить полевой транзистор
«Хитрые» неисправности транзисторов серии КТ3102, КТ3107
STMicro анонсировала новую серию транзисторов с технологией STripFET

Наиболее важные параметры.

Коэффициент передачи тока от 15 и выше.

Максимально допустимое напряжение коллектор-эмиттер — 60 в, импульсное — 160 в — у КТ805А, КТ805АМ. 135 в — у КТ805Б, КТ805БМ, КТ805ВМ.

Напряжение насыщения коллектор-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Напряжение насыщения база-эмиттер при коллекторном токе 5 А и базовом 0,5А: У транзисторов КТ805А, КТ805АМ — не более 2,5 в. У транзисторов КТ805Б, КТ805БМ — 5 в.

Максимальный ток коллектора. — 5 А.

Обратный импульсный ток коллектора при сопротивлении база-эмиттер 10Ом и температуре окружающей среды от +25 до +100 по Цельсию, у транзисторов КТ805А, КТ805АМ — — не более 60 мА, при напряжении колектор-эмиттер 160в. У транзисторов КТ805Б, КТ805БМ — — не более 70 мА, при напряжении колектор-эмиттер 135в.

Обратный ток эмиттера при напряжении база-эмиттер 5в не более — 100 мА.

Рассеиваемая мощность коллектора(с теплоотводом). — 30 Вт.

Граничная частота передачи тока — 20 МГц.

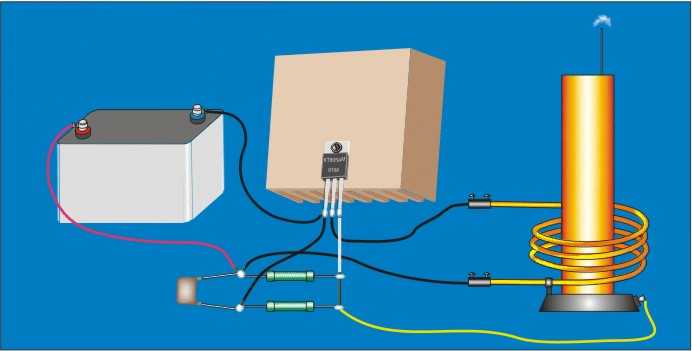

Транзисторы КТ805 и качер Бровина.

Качер Бровина — черезвычайно популярное устройство, представляющее из себя фактически, настольный трансформатор Тесла — источник высокого напряжения. Схема самого генератора предельно проста — он очень напоминает обычный блокинг-генератор на одном транзисторе, хотя как утверждают многие, им вовсе не является.

В качере(как в общем-то и в блокинг-генераторе) теоретически, можно использовать любые транзисторы и радиолампы. Однако, практически очень неплохо себя зарекомендовали именно транзисторы КТ805, в частости — КТ805АМ.

В самостоятельной сборке качера самый серьезный момент — намотка вторичной обмотки(L2). Как правило она содержит в себе от 800 до 1200 витков. Намотка производится виток, к витку проводом диаметром 0,1 — 0,25 мм на диэлектрическое основание, например — пластиковую трубку. Соответствено, габариты полученного трансформатора (длина) напрямую зависят от толщины используемого провода. Диаметр каркаса при этом некритичен — может быть от 15мм, но при его увеличении эффективность качера должна возрастать (как и ток потребления).

После намотки витки покрываются лаком(ЦАПОН). К неподключенному концу катушки можно подсоединить иглу — это даст возможность наблюдать «стример» — коронообразное свечение, которое возникнет на ее кончике, во время работы устройства. Можно обойтись и без иглы — стример точно так же будет появляться на конце намоточного провода, без затей отогнутого к верху.

Вторичная обмотка представляет из себя бескаркасный четырехвитковой соленоид намотаный проводом диаметром(не сечением!) от 1,5 до 3 мм. Длина этой катушки может составлять от 7-8 до 25-30 см, а диаметр зависит от расстояния между ее витками и поверхностью катушки L2. Оно должно составлять 1 — 2 см. Направление витков обеих катушек должно совпадать обязательно.

Резисторы R1 и R2 можно взять любого типа с мощностью рассеивания не менее 0,5 Вт. Конденсатор C1 так же любого типа от 0,1 до 0,5 мФ на напряжение от 160 в. При работе от нестабилизированного источника питания необходимо подсоединить параллельно C1 еще один, сглаживающий конденсатор 1000 — 2000 мФ на 50 в. Транзистор обязательно устанавливается на радиатор — чем больше, тем лучше.

Источник питания для качера должен быть рассчитан на работу при токе до 3 А (с запасом), с напряжением от 12 вольт, а желательно — выше. Будет гораздо удобнее, если он будет регулируемым по напряжению. Например, в собранном мной образце качера, при диаметре вторичной катушки 3 см (длина — 22см), а первичной — 6см (длина — 10 см) стример возникал при напряжении питания 11 в, а наиболее красочно проявлялся при 30 в. Причем, обычные эффекты, вроде зажигания светодиодных и газоразрядных ламп на расстоянии, возникали уже с начиная с уровня напряжения — 8 в.

В качестве источника питания был использован обычный ЛАТР + диодный мост + сглаживающий электролитический конденсатор 2000 мФ на 50 в. Больше 30 вольт я не давал, ток при этом не превышал значения в 1 А, что более чем приемлимо для таких транзисторов как КТ805, при наличии приличного радиатора.

При попытке заменить(из чистого интереса) КТ805 на более брутальный КТ8102, обнаружилось что режимы работы устройства значительно поменялись. Заметно упал рабочий ток. Он составил всего — от 100 до 250 мА. Но стример стал загораться только при достижения предела напряжения 24 в, при напряжении 60 в выглядя гораздо менее эффектно, нежели с КТ805 при 30.

Хаpaктеристики

Транзистор КТ829 обладает следующими максимально допустимыми предельными эксплуатационными хаpaктеристиками:

максимальное напряжение: коллектор-эмиттер до 120 В; коллектор-база до 120 В;
постоянное напряжение между базой и эмиттером до 5 В;
ток коллектора: постоянный до 8 А; импульсный до 12 А;
рассеиваемая мощность коллектора до 60 Вт;
статический коэффициент передачи тока (H_21Э) — до 750;
ток базы до 0,2 А;
температура: перехода до +150 °C; окружающей среды от – 40 до + 85 °C.

Ниже приведены значения электрических параметров КТ829, при определенных условиях эксплуатации.

Серия КТ829 классифицируется по группам от «А» до «Г». Группа «Г» имеет худшие хаpaктеристиками во всей серии, а современный КТ829АТ лучшими. КТ829АТ представляет собой улучшенный вариант КТ829А. У него расширен температурный диапазон до военных рамок от -60 до +125°С, а статический коэффициент передачи тока H_21Э. достигает аж 8000.

Значительно меньшая рассеиваемая мощностью на коллекторе (до 20 Вт) у КТ829А2 (ТО-252), отличает его от всей серии. У него так же снижен рабочий диапазон температур от -60 до +1оо °С, по сравнению с «АТ».

Файл:Радио 1986 г. №04.djvu

Драгоценные металлы в транзисторе КТФ согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов. Содержание драгоценных металлов в транзисторе КТФ. Если у вас есть интересная информация о транзисторе КТФ сообщите ее нам мы самостоятельно разместим ее на сайте. Вопросы справочника по транзисторах которые интересуют наших посетителей : найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора,. Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор,. Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака электронами или дырками , поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов в отличие от биполярных.

Автомобилистам на заметку

Многие автолюбители задумывались над перегоранием ходовых огней на своей машине. Данная микросхема позволяет решить эту проблему с минимальными затратами и набором компонентов, так как она может стабилизировать нестабильное бортовое напряжение до уровня 12 В. Для работы в такую схему рекомендуют добавить два конденсатора на 25 В c емкостью на входе 330 мкФ и выходе 100 мкФ, диод IN4007, и радиатор для отвода тепла. Однако некоторые автомобилисты обходятся без них и вполне довольны результатом.

Описание того как работает схема подключения для ходовых огней можно посмотреть в непродолжительном видеоролике.

Биполярный транзистор 2SD837 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SD837

Тип материала: Si

Полярность: NPN

Максимальная рассеиваемая мощность (Pc): 40
W

Макcимально допустимое напряжение коллектор-база (Ucb): 60
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 60
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 5
V

Макcимальный постоянный ток коллектора (Ic): 4
A

Предельная температура PN-перехода (Tj): 150
°C

Статический коэффициент передачи тока (hfe): 6000

Корпус транзистора:

2SD837
Datasheet (PDF)

..1. Size:211K inchange semiconductor 2sd837.pdf

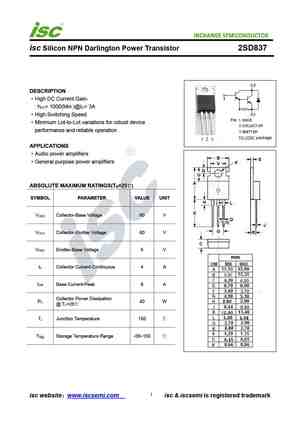

isc Silicon NPN Darlington Power Transistor 2SD837DESCRIPTIONHigh DC Current Gain-: h = 1000(Min.)@I = 3AFE CHigh Switching SpeedMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSAudio power amplifiersGeneral purpose power amplifiersABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL PARAMETER VALUE UNITV Collector-Base Volt

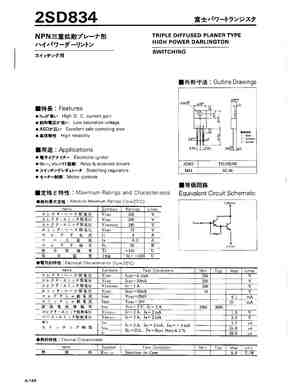

9.1. Size:125K fuji 2sd834.pdf

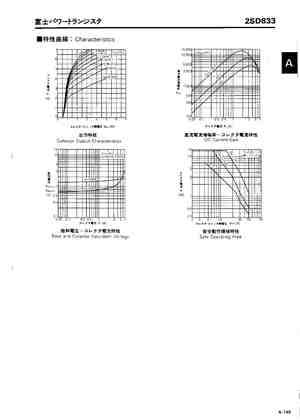

9.2. Size:96K fuji 2sd833.pdf

Fuji Semiconductor, Inc. — P.O. Box 702708 — Dallas, TX 75370 — 972-733-1700 — www.fujisemiconductor.com

9.3. Size:101K fuji 2sd835.pdf

Fuji Semiconductor, Inc. — P.O. Box 702708 — Dallas, TX 75370 — 972-733-1700 — www.fujisemiconductor.com

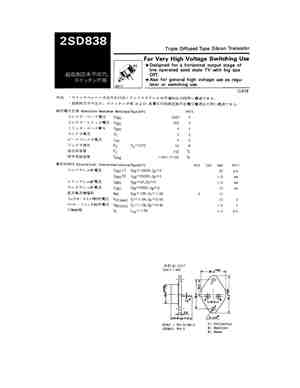

9.4. Size:25K no 2sd838.pdf

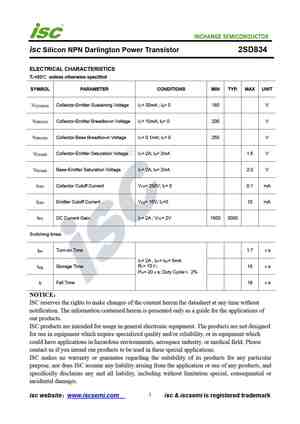

9.5. Size:214K inchange semiconductor 2sd834.pdf

isc Silicon NPN Darlington Power Transistor 2SD834DESCRIPTIONHigh DC Current Gain: h = 1500(Min) @ I = 2A, V = 2VFE C CELow Saturation Voltage-: V = 1.5V(Max) @I = 2ACE(sat) CWide Area of Safe OperationHigh ReliabilityMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSElectronic ignitorRelay& solenoid drivers

9.6. Size:213K inchange semiconductor 2sd833.pdf

isc Silicon NPN Darlington Power Transistor 2SD833DESCRIPTIONHigh DC Current Gain-: h = 4000(Min) @I = 3AFE CLow Collector Saturation Voltage-: V = 1.5V(Max.) @ I = 3ACE(sat) CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSAudio power amplifiersRelay& solenoid driversMotor controlsGeneral purpose power ampli

9.7. Size:195K inchange semiconductor 2sd836.pdf

INCHANGE Semiconductorisc Silicon NPN Darlington Power Transistor 2SD836DESCRIPTIONHigh DC Current Gain-: h = 1000(Min.)@I = 2AFE CHigh Switching SpeedComplement to Type 2SB750Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSAF power amplifiersGeneral purpose power amplifiersABSOLUTE MAXIMUM RATINGS(T =25)a

9.8. Size:213K inchange semiconductor 2sd835.pdf

isc Silicon NPN Darlington Power Transistor 2SD835DESCRIPTIONHigh DC Current Gain-: h = 400(Min) @I = 4AFE CLow Collector Saturation Voltage-: V = 1.5V(Max.) @ I = 4ACE(sat) CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSElectronic ignitorRelay& solenoid driversMotor controlsSwitching regulatorsABSOLUTE M

Другие транзисторы… 2SD831
, 2SD832
, 2SD833
, 2SD834
, 2SD835
, 2SD836
, 2SD836A
, 2SD836B
, 2SC2073
, 2SD837A
, 2SD837B
, 2SD838
, 2SD839
, 2SD84
, 2SD840
, 2SD841
, 2SD842
.

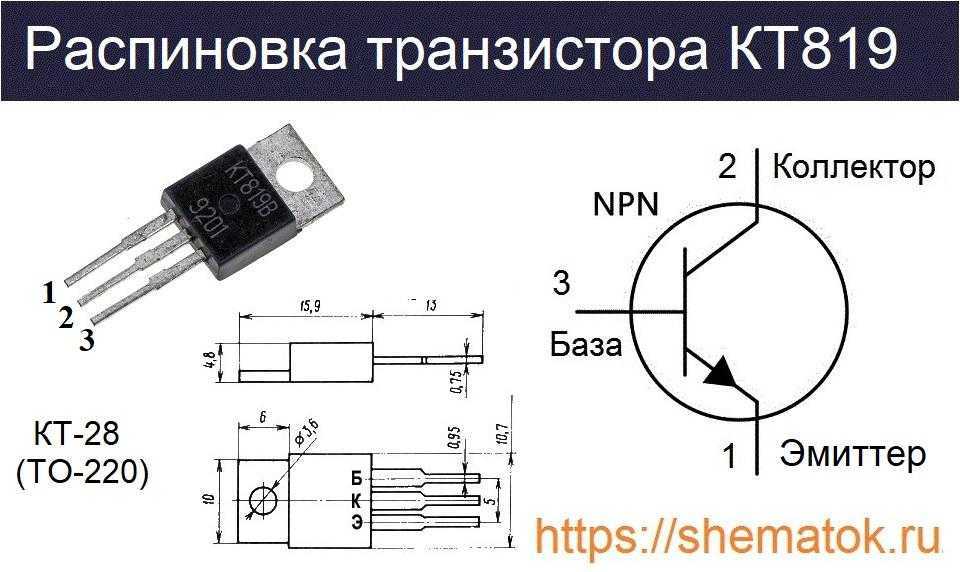

Распиновка

Цоколевка КТ819 зависит от его назначения. В советские времена устройство выпускали в двух вариантах корпусов: пластиковом КТ-28 (аналог зарубежного ТО-220) и металлостеклянном КТ-9(ТО-3). В настоящее время такое разделение продолжается и встречается в некоторых технических описаниях. Рассмотрим поподробней расположение выводов у указанного транзистора в пластмассовой упаковке КТ-28, cлева на право у него: эмиттер (Э), коллектор (К), база (Б).

Подобные устройства, особенно в металлическом корпусе, встречаются на российском рынке с каждым годом все реже. Это происходит из-за практически полного сокращения их производства в нашей стране и наличия в большом количестве недорогих аналогов от зарубежных компаний. Вот так выглядит КТ819 в корпусе КТ-9.

Если смотреть на него снизу, то база расположена слева, эмиттер справа. Металлическая подложка-корпус — это коллектор. Рассмотрим другие данные этой серии полупроводниковых триодов.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

UCT – указывает, какое номинальное значение модуль способен стабилизировать.
ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант

Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод

Такой способ используется как для отечественных, так и для импортных диодов

Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Проверка КТ815

Не всегда покупаемые элементы оказываются в рабочем состоянии. Пусть бракованные элементы попадаются не так часто, но любой радиолюбитель или просто покупатель обязан знать, как проверить такой прибор.

Во-первых, проверить работоспособность КТ815 можно специальным пробником, но рассмотрим проверку обычным мультиметром, так как предыдущий прибор есть далеко не у всех.

Для проверки при помощи мультиметра, прибор нужно перевести в режим прозвонки. Сначала прикладываем отрицательный щуп к базе, а положительный к коллектору. На дисплее должно отобразиться значение от 500 до 800 мв. Затем меняем щупы, поставив на базу положительный, а на эмиттер отрицательный. Значения должны примерно равны прошлым.

Затем нужно проверить обратное падение напряжение. Для этого поставим сначала отрицательный щуп на базу, а положительный на коллектор. Должны получится единица. В случае с замером на базе и эмиттере, произойдёт то же самое.
