Биполярный транзистор 2SD362 — описание производителя. Основные параметры. Даташиты.

Наименование производителя: 2SD362

Тип материала: Si

Полярность: NPN

Максимальная рассеиваемая мощность (Pc): 40
W

Макcимально допустимое напряжение коллектор-база (Ucb): 150
V

Макcимально допустимое напряжение коллектор-эмиттер (Uce): 100
V

Макcимально допустимое напряжение эмиттер-база (Ueb): 8
V

Макcимальный постоянный ток коллектора (Ic): 8
A

Предельная температура PN-перехода (Tj): 175
°C

Граничная частота коэффициента передачи тока (ft): 10
MHz

Статический коэффициент передачи тока (hfe): 30

Корпус транзистора:

2SD362
Datasheet (PDF)

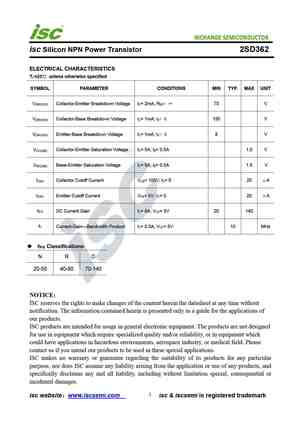

 ..1. Size:211K  inchange semiconductor 2sd362.pdf

isc Silicon NPN Power Transistor 2SD362DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 70V(Min)(BR)CEOCollector Power Dissipation-: P = 40W(Max)@ T = 25C CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for B/W TV horizontal deflection output applications.ABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL P

 9.1. Size:32K  no 2sd361.pdf

 9.2. Size:210K  inchange semiconductor 2sd365.pdf

INCHANGE Semiconductorisc Silicon NPN Power Transistor 2SD365DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 60V(Min)(BR)CEOLow Collector Saturation Voltage-: V = 1.0V(Max) @I = 2.0ACE(sat) CComplement to Type 2SB512Minimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for low frequency power amplifier appl

 9.3. Size:212K  inchange semiconductor 2sd363.pdf

isc Silicon NPN Power Transistor 2SD363DESCRIPTIONCollector-Emitter Breakdown Voltage-: V = 120V(Min)(BR)CEOCollector Power Dissipation-: P = 40W(Max)@ T = 25C CMinimum Lot-to-Lot variations for robust deviceperformance and reliable operationAPPLICATIONSDesigned for B/W TV horizontal deflection output applications.ABSOLUTE MAXIMUM RATINGS(T =25)aSYMBOL
