Производители
DataSheet транзистора TIP122 можно посмотреть от следующих производителей: Motorola Inc, STMicroelectronics, KEC(Korea Electronics), Unisonic Technologies, Diotec Semiconductor, TRANSYS Electronics Limited, TAITRON Components Incorporated, Dc Components, SemiHow Co. Ltd, ON Semiconductor, Micro Commercial Components, Tiger Electronic Co. Ltd, Bourns Electronic Solutions, New Jersey Semi-Conductor Products, Inc, JILIN SINO-MICROELECTRONICS CO., LTD, Foshan Blue Rocket Electronics Co.,Ltd.
Главная | О сайте | Теория | Практика | Контакты |
Высказывания: Власть теряет все свое очарование, если ею не злоупотреблять. Поль Валери Справка об аналогах биполярного низкочастотного npn транзистора TIP122.Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP122 . Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора. Можно попробовать заменить транзистор TIP122 транзистором 2SD633; транзистором 2SD970; транзистором ECG261; транзистором TIP121; транзистором TIP120; транзистором RCA122; транзистором TIP622; транзистором TIP121; транзистором 2SC1883; транзистором 2SD1196; транзистором 2SD686; транзистором 2SD970; транзистором 2SD460; транзистором 2SD1414; дата записи: 2017-08-14 04:00:51 дата записи: 2017-10-09 13:23:17 дата записи: 2019-05-18 11:56:53 Добавить аналог транзистора TIP122.Вы знаете аналог или комплементарную пару транзистора TIP122? Добавьте. Поля, помеченные звездочкой, являются обязательными для заполнения. Другие разделы справочника:Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество. |
Декоративная штукатурка для внутренней отделки под камень
Примеры использования
Вариантов применения транзистора TIP122 и его схем включения достаточно много, их просто невозможно уместить в одну статью. Поэтому рассмотрим только некоторые схемы с его участием. Первая — усилитель звуковой частоты на 12 Вт, вторая — автоматический регулятор скорости вращения вентилятора.
Усилитель низкой частоты
Данный усилитель сделан на микросхеме операционном усилителе TL081 и двух выходных транзисторах TIP122 и TIP127. При нагрузке 8 Ом рассматриваемый усилитель способен обеспечить выходную мощность 12 Вт. Напряжение питания данного прибора должно находиться в пределах от 12 до 18 вольт.
Автоматический регулятор скорости вращения вентилятора
Рассматриваемый регулятор скорости вращения вентилятора можно использовать для предотвращения перегрева различной бытовой аппаратуры, например, компьютера. Его устанавливают в корпус охлаждаемого им устройства. Данная схема позволяет автоматически регулировать скорость вращения вентилятора, в зависимости от температуры воздуха.
Температурный датчик LM335 ориентирован на работу при -40 до +1000 градусов цельсия. Напряжение на нем будет увеличиваться на 10 мВ вместе с ростом вокруг окружающей температуры. Напряжение с него подается на неинвертирующий вход операционного усилителя LM741. Со стабилитрона 1N4733 на инвертирующий вход микросхемы, через потенциометр, подается опорное напряжение 5.1 В.
В данной схеме потенциометр предназначен для регулирования порога срабатывания вентилятора. Транзистор находится в выходном каскаде усилителя и предназначен для непосредственного управления вентилятором.
Электрические характеристики
Данные действительны для температуры окружающей среды 25°C.
Характеристика | Символ | Параметры при измерениях | Значение |
---|---|---|---|
Пробивное напряжение эмиттер-база, В | U(BR)EBO | IE = 200 мА, IC = 0 | ≥ 5 |
Напряжение насыщения коллектор-эмиттер, В | UCE(sat) | IC=4А, IB=0,8А | ≤ 5,0 |
Напряжение насыщения база-эмиттер, В | UBE(sat) | IC=4А, IB=0,8А | ≤ 1,5 |
Ток коллектора выключения, мкА | ICBO | UCB=500В, IE=0 | ≤ 10 |
Коэффициент усиления статический | hFE | UCE=5В, IC=1А | ≥ 8 |
Падение напряжения на защитном диоде, В | UECF | IF=5А | ≤ 2,0 |
Частота среза, МГц | fT | UCE=10В, IC=0,1А | Типовое значение 3 |
Выходная емкость, pF | COB | IE = 0, UCB = 10В, fTEST = 1 МГц | 165 |
Время спада, мксек | tf | ICP = 4А, IB1=0,8А, | ≤ 1,0 Типовое значение 0,5 |
Характеристики биполярного транзистора.
Выделяют несколько основных характеристик транзистора, которые позволяют понять, как он работает, и как его использовать для решения задач. И первая на очереди — входная характеристика, которая представляет из себя зависимость тока базы от напряжения база-эмиттер при определенном значении напряжения коллектор-эмиттер:
I_{б} = f(U_{бэ}), \medspace при \medspace U_{кэ} = const
В документации на конкретный транзистор обычно указывают семейство входных характеристик (для разных значений U_{кэ}):
Входная характеристика, в целом, очень похожа на прямую ветвь . При U_{кэ} = 0 характеристика соответствует зависимости тока от напряжения для двух p-n переходов включенных параллельно (и смещенных в прямом направлении). При увеличении U_{кэ} ветвь будет смещаться вправо.
Переходим ко второй крайне важной характеристике биполярного транзистора — выходной. Выходная характеристика — это зависимость тока коллектора от напряжения коллектор-эмиттер при постоянном токе базы
I_{к} = f(U_{кэ}), \medspace при \medspace I_{б} = const
Для нее также указывается семейство характеристик для разных значений тока базы:
Видим, что при небольших значениях U_{кэ} коллекторный ток увеличивается очень быстро, а при дальнейшем увеличении напряжения — изменение тока очень мало и фактически не зависит от U_{кэ} (зато пропорционально току базы). Эти участки соответствуют разным .
Для наглядности можно изобразить эти режимы на семействе выходных характеристик:
Участок 1 соответствует активному режиму работы транзистора, когда эмиттерный переход смещен в прямом направлении, а коллекторный — в обратном. Как вы помните, в данном режиме незначительный ток базы управляет током коллектора, имеющим бОльшую величину.
Для управления током базы мы увеличиваем напряжение U_{бэ}, что в соответствии со входными характеристиками приводит к увеличению тока базы. А это уже в соответствии с выходной характеристикой в активном режиме приводит к росту тока коллектора. Все взаимосвязано.
Небольшое дополнение. На этом участке выходной характеристики ток коллектора все-таки незначительно зависит от напряжения U_{кэ} (возрастает с увеличением напряжения). Это связано с процессами, протекающими в биполярном транзисторе. А именно — при росте напряжения на коллекторном переходе его область расширяется, а соответственно, толщина слоя базы уменьшается. Чем меньше толщина базы, тем меньше вероятность рекомбинации носителей в ней. А это, в свою очередь, приводит к тому, что коэффициент передачи тока \beta несколько увеличивается. Это и приводит к увеличению тока коллектора, ведь:
I_к = \beta I_б
Двигаемся дальше
На участке 2 транзистор находится в режиме насыщения. При уменьшении U_{кэ} уменьшается и напряжение на коллекторном переходе U_{кб}. И при определенном значении U_{кэ} = U_{кэ \medspace нас} напряжение на коллекторном переходе меняет знак и переход оказывается смещенным в прямом направлении. То есть в активном режиме у нас была такая картина — эмиттерный переход смещен в прямом направлении, а коллекторный — в обратном. В режиме же насыщения оба перехода смещены в прямом направлении.
В этом режиме основные носители заряда начинают двигаться из коллектора в базу — навстречу носителям заряда, которые двигаются из эмиттера в коллектор. Поэтому при дальнейшем уменьшении U_{кэ} ток коллектора уменьшается. Кроме того, в режиме насыщения транзистор теряет свои усилительные свойства, поскольку ток коллектора перестает зависеть от тока базы.
Режим насыщения часто используется в схемах ключей на транзисторе. В одной из следующих статей мы как раз займемся практическими расчетами реальных схем и там используем рассмотренные сегодня характеристики биполярного транзистора.
И, наконец, область 3, лежащая ниже кривой, соответствующей I_{б} = 0. Оба перехода смещены в обратном направлении, протекание тока через транзистор прекращается. Это так называемый режим отсечки.
Все параметры транзисторов довольно-таки сильно зависят как друг от друга, так и от температуры, поэтому в документации приводятся характеристики для разных значений. Вот, например, зависимость коэффициента усиления по току (в зарубежной документации обозначается как h_{FE}) от тока коллектора для биполярного транзистора BC847:
Как видите, коэффициент усиления не просто зависит от тока коллектора, но и от температуры окружающей среды. Разным значениям температуры соответствуют разные кривые.

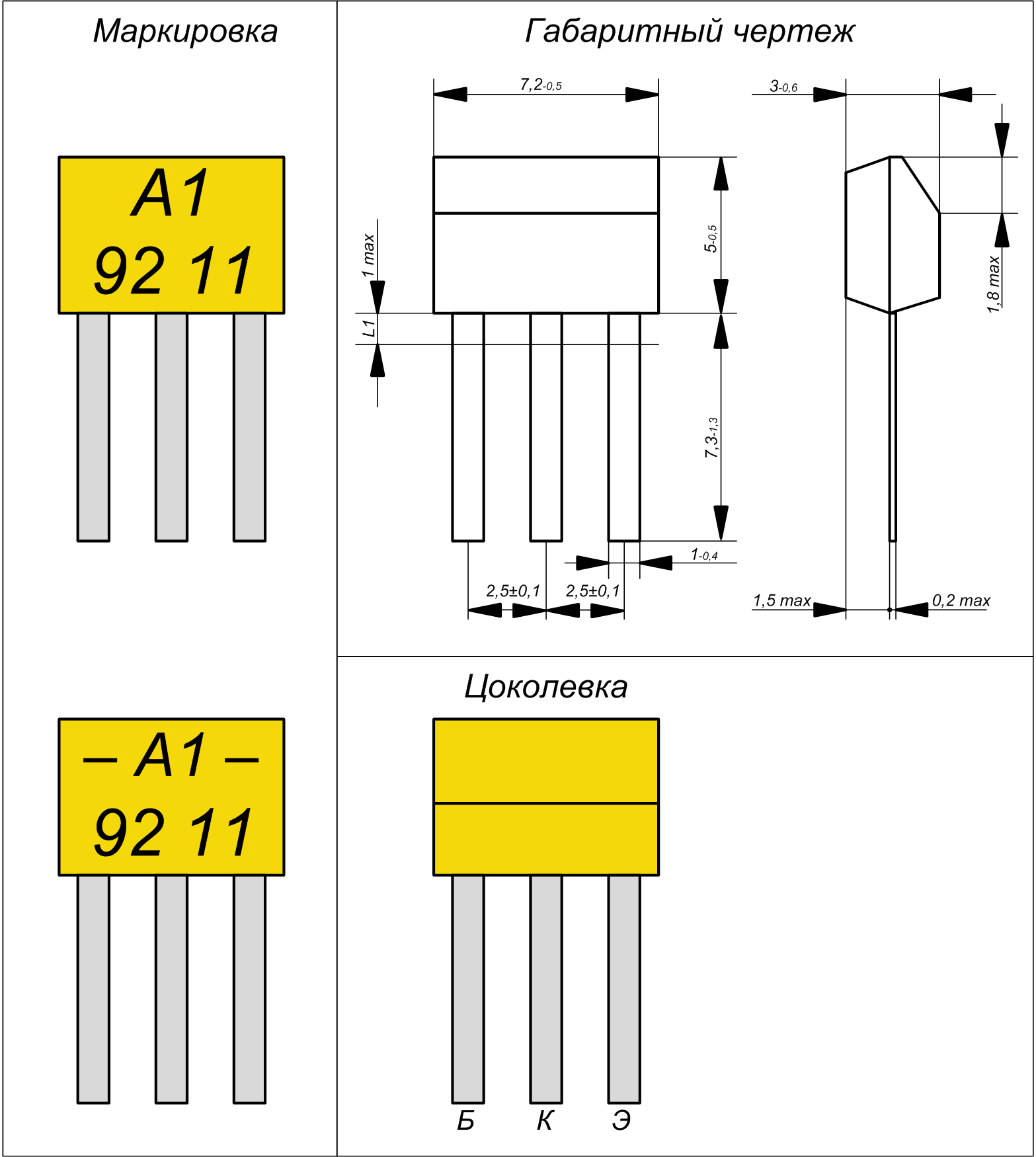

Габариты транзистора КТ361 и КТ361-1
Тип корпуса транзистора КТ-13. Масса одного транзистора не более 0,2 г. Величина растягивающей силы 5 Н (0,5 кгс). Минимальное расстояние места изгиба вывода от корпуса – 1 мм (на рисунке обозначено как L1). Температура пайки (235 ± 5) °С, расстояние от корпуса до места пайки 1 мм, продолжительность пайки (2 ± 0,5) с. Транзисторы должны выдерживать воздействие тепла, возникающего при температуре пайки (260 ± 5) °С в течение 4 секунд. Выводы должны сохранять паяемость в течение 12 месяцев с даты изготовления при соблюдении режимов и правил выполнения пайки, указанных в разделе «Указания по эксплуатации». Транзисторы устойчивы к воздействию спирто-бензиновой смеси (1:1), а также пожаробезопасны. Габаритные размеры транзистора КТ361 и КТ361-1 приведены на рисунке 1.
2SD718 vs 2SD960 vs 2SD1046
Characteristics | 2SD718 | 2SD960 | 2SD1046 |
---|---|---|---|
Collector to base voltage (VCB) | 120V | 130V | 120V |
Collector to emitter voltage (VCE) | 120V | 80V | 150V |
Emitter to base voltage (VEB) | 5V | 7V | 6V |
Collector to emitter saturation voltage (VCE (SAT)) | 2V | 0.5V | 2V |
Collector current (IC) | 10A | 4A | 8A |
Pulsed collector current (ICM) | 16A | 8A | 12A |
Base current (IB) | 1A | — | — |
Power dissipation | 78W | — | 80W |
Junction temperature & operating temperature (TJ) | -55 to 150°C | -40 to +150°C | -40 to +150°C |
Transition frequency (FT) | 12MHZ | 30MHz | 15MHz |
Gain (hFE) | 55 to 160hFE | 60 to 260hFE | 60 to 200hFE |
Output capacitance | 170pF | — | 160Pf |
Thermal resistance | — | — | — |
Package | TO-247/TO-3P | TO-220C | TO-3PN |
Техническая документация к электронным компонентам на русском языке.
Описание
Кремниевый NPN диффузионный транзистор для импульсных источников питания и преобразователей.
Особенности:
- Мощный высоковольтный транзистор с высокой скоростью переключения.
- Высокое напряжение пробоя: Vceo = 800 В.
- Изолированный корпус.
Символы | Параметр | Условия | Мин. значение | Тип. значение | Макс. значение | Единицы |
Vcbo | Напряжение коллектор-база | — | — | — | 900 | В |
Vceo | Напряжение коллектор-эмиттер | — | — | — | 800 | В |
Vebo | Напряжение эмиттер-база | — | — | — | 7 | В |
Ic | Ток коллектора постоянный/импульсный | — | — | — | 3,0/5,0 | А |
Pc | Мощность, рассеиваемая на коллекторе | T = 25 °C | — | — | 25 | Вт |
hFE | Коэффициент передачи тока в схеме ОЭ | Vce = 5 В, Ic = 0,15 А | 15 | — | — | — |
Vce_sat | Напряжение насыщения К-Э | Ic = 1,2 A, Ib = 0,24 А | — | — | 1,0 | В |
Ib | Ток базы | — | — | — | 1,0 | А |
Tr/Tf | Время нарастания/спада | — | — | 0,5 | 0,7/0,5 | мкс |
