2SC4468 Datasheet PDF — Sanken electric

Part Number	2SC4468
Description	Silicon NPN Triple Diffused Planar Transistor(Audio and General Purpose)
Manufacturers	Sanken electric
Logo
There is a preview and 2SC4468 download ( pdf file ) link at the bottom of this page. Total 1 Pages

Preview 1 page

No Preview Available !

2SC4468

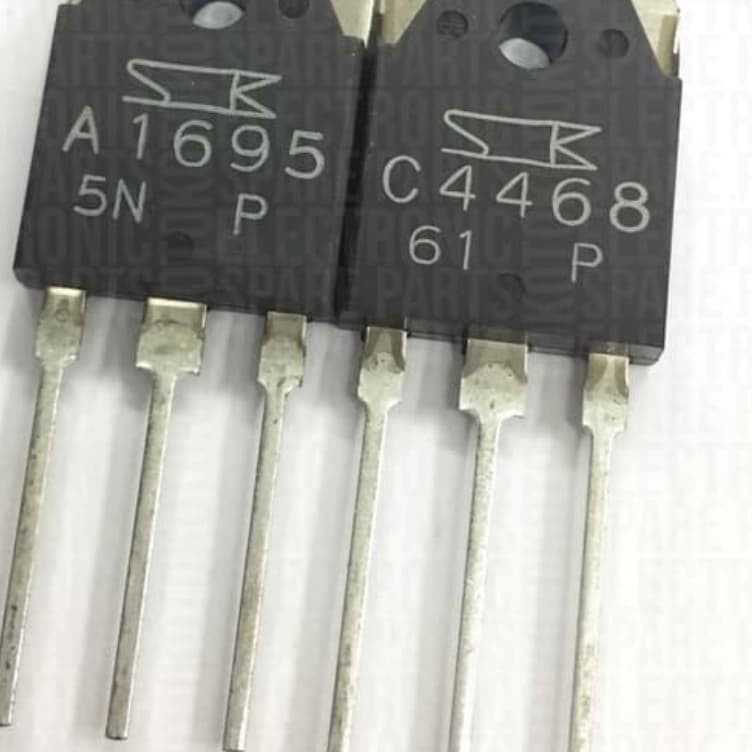

Silicon NPN Triple Diffused Planar Transistor (Complement to type 2SA1695)

Application : Audio and General Purpose

sAbsolute maximum ratings (Ta=25°C)

Symbol
2SC4468
Unit

VCBO 200 V

VCEO

VEBO

Tstg

140
6
10
4
100(Tc=25°C)
150
–55 to +150
V
V
A
A
W
°C
°C

sElectrical Characteristics

(Ta=25°C)
Symbol

ICBO

IEBO

V(BR)CEO

hFE

VCE(sat)

COB

Conditions

VCB=200V

VEB=6V

IC=50mA

VCE=4V, IC=3A

IC=5A, IB=0.5A

VCE=12V, IE=–0.5A

VCB=10V, f=1MHz

2SC4468

10max

140min

50min∗

0.5max

20typ

250typ

Unit

µA

V
V
MHz
pF

∗hFE Rank O(50 to100), P(70 to140), Y(90 to180)

sTypical Switching Characteristics (Common Emitter)

VCC

VBB1

VBB2

IB1

(V) (Ω) (A) (V) (V) (A)

60 12
5 10 –5 0.5

IB2

(A)
–0.5

ton

(µs)

0.24typ

tstg

(µs)

4.32typ

(µs)

0.40typ

External Dimensions MT-100(TO3P)

15.6±0.4

9.6

4.8±0.2

2.0±0.1

a ø3.2±0.1

b
2
3

1.05 +-00..12

0.65
+0.2
-0.1

5.45±0.1

1.4
BCE
Weight : Approx 6.0g
a. Type No.
b. Lot No.

I C– V CE Characteristics (Typical)

10
300mA
200mA
150mA

8 100mA

75mA
6
50mA
4
20mA
2

IB=10mA

0 12 34

Collector-Emitter Voltage VCE(V)

V CE( s a t ) – I B Characteristics (Typical)

3
2
1

IC=10A

0 0.5 1.0 1.5 2.0

Base Current IB(A)

I C– V BE Temperature Characteristics (Typical)

(VCE=4V)

10
8
6
4
2

012

Base-Emittor Voltage VBE(V)

h FE– I C Characteristics (Typical)

(VCE=4V)

200

h FE– I C Temperature Characteristics (Typical)

300

(VCE=4V)

Typ 125˚C

100
100 25˚C
50
–30˚C
50

θ j-a– t Characteristics

3
1
0.5
20
0.02
0.1 0.5 1

Collector Current IC(A)

5 10
20
0.02
0.1 0.5 1

Collector Current IC(A)

5 10
0.1
1
10 100
Time t(ms)
1000 2000

f T– I E Characteristics (Typical)

(VCE=12V)

40
30
Typ
20
10

–0.02
108
–0.1
–1

Emitter Current IE(A)

–10

Safe Operating Area (Single Pulse)

30
3ms
10

5 DC

1
0.5
Without Heatsink
Natural Cooling
0.1
3 5 10
50 100 200

Collector-Emitter Voltage VCE(V)

Pc–Ta Derating
100
50
Without Heatsink
3.5

0 25 50
75 100 125
Ambient Temperature Ta(˚C)
150
