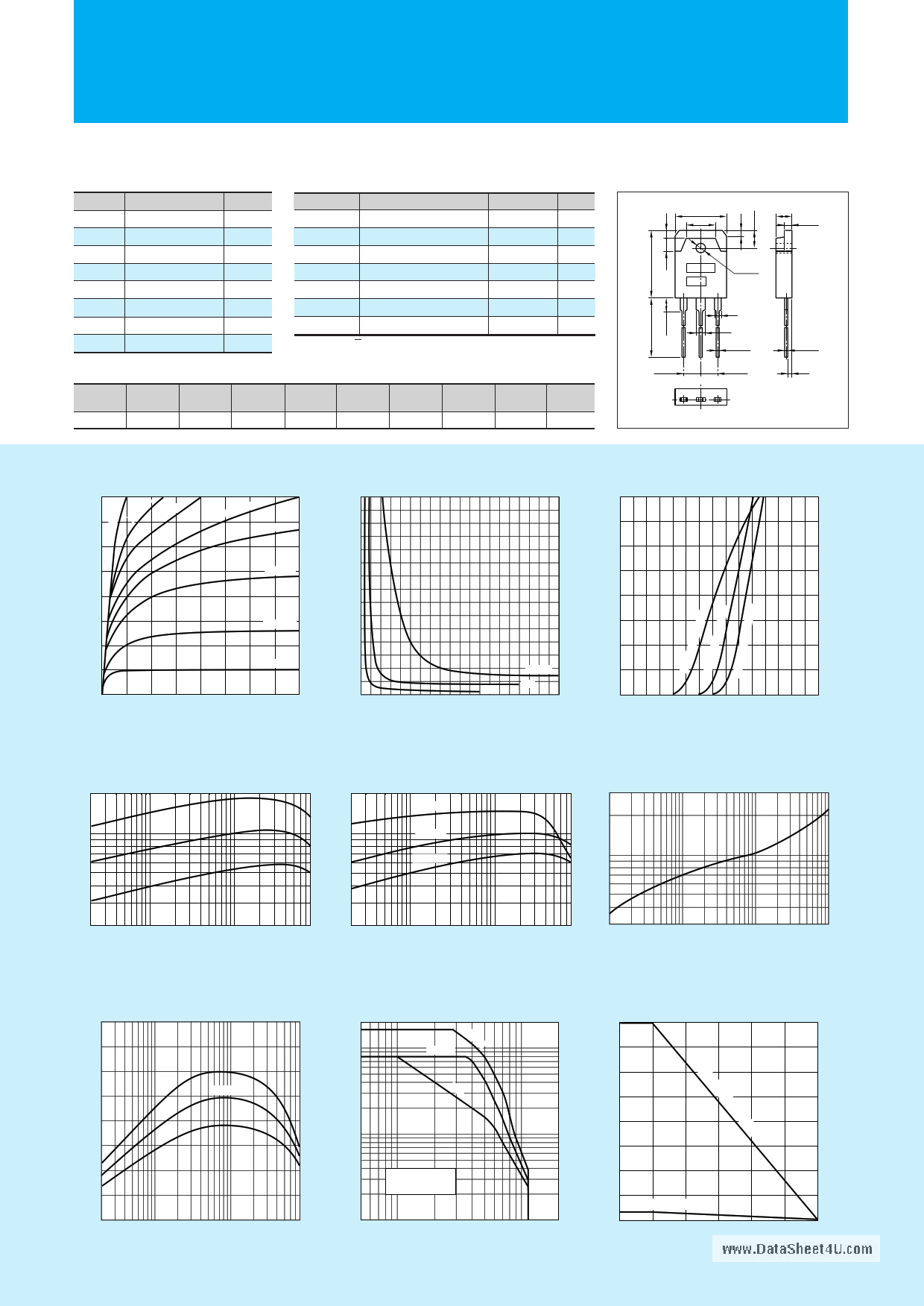

2SC4467

Silicon NPN Triple Diffused Planar Transistor (Complement to type 2SA1694)

Application : Audio and General Purpose

sAbsolute maximum ratings (Ta=25°C)

Symbol
2SC4467
Unit

VCBO 160 V

VCEO 120 V

VEBO

IC

IB

PC

Tj

Tstg

6
8
3
80(Tc=25°C)
150
–55 to +150
V
A
A
W
°C
°C

sElectrical Characteristics

(Ta=25°C)
Symbol

ICBO

IEBO

V(BR)CEO

hFE

VCE(sat)

fT

COB

Conditions

VCB=160V

VEB=6V

IC=50mA

VCE=4V, IC=3A

IC=3A, IB=0.3A

VCE=12V, IE=–0.5A

VCB=10V, f=1MHz

2SC4467

10max

10max

120min

50min∗

1.5max

20typ

200typ

Unit

µA

µA

V
V
MHz
pF

∗hFE Rank O(50 to100), P(70 to140), Y(90 to180)

sTypical Switching Characteristics (Common Emitter)

VCC

RL

IC

VBB1

VBB2

IB1

(V)

(Ω) (A)

(V)
(V) (A)
40 10 4 10 –5 0.4

IB2 ton tstg tf

(A) (µs) (µs) (µs)

–0.4 0.13typ 3.50typ 0.32typ

External Dimensions MT-100(TO3P)

15.6±0.4

9.6

4.8±0.2

2.0±0.1

a ø3.2±0.1

b
2
3
1.05
+0.2
-0.1
0.65
+0.2
-0.1

5.45±0.1

5.45±0.1

1.4
BCE
Weight : Approx 6.0g
a. Type No.
b. Lot No.

I C– V CE Characteristics (Typical)

8
150mA
100mA
75mA
6
50mA
4
20mA
2

IB=10mA

0 12 34

Collector-Emitter Voltage VCE(V)

V CE( s a t ) – I B Characteristics (Typical)

3

I C– V BE Temperature Characteristics (Typical)

(VCE=4V)

8
2
1

IC=8A

4A
2A

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0

Base Current IB(A)

6
4
2

0 0.5 1.0 1.5

Base-Emittor Voltage VBE(V)

h FE– I C Characteristics (Typical)

200

(VCE=4V)

Typ
100
50

h FE– I C Temperature Characteristics (Typical)

200
125˚C

(VCE=4V)

100 25˚C
–30˚C
50

θ j-a– t Characteristics

3
1
0.5
20
0.02
0.1 0.5 1

Collector Current IC(A)

58
20
0.02
0.1 0.5 1

Collector Current IC(A)

58
0.3
1
10 100
Time t(ms)
1000

f T– I E Characteristics (Typical)

(VCE=12V)

40
30
Typ
20
10

–0.02
–0.1
–1

Emitter Current IE(A)

–8

Safe Operating Area (Single Pulse)

20
10ms

10 100ms

5
DC
1
0.5
Without Heatsink
Natural Cooling
0.1
5 10
50 100 200

Collector-Emitter Voltage VCE(V)

Pc–Ta Derating
80
60
40
20
Without Heatsink
3.5

0 25 50
75 100 125
Ambient Temperature Ta(˚C)
150
107
