2SC4466 Datasheet PDF — Sanken electric

Part Number 2SC4466
Description Silicon NPN Triple Diffused Planar Transistor(Audio and General Purpose)
Manufacturers Sanken electric
Logo

There is a preview and 2SC4466 download ( pdf file ) link at the bottom of this page.

Total 1 Pages

Preview 1 page

No Preview Available !

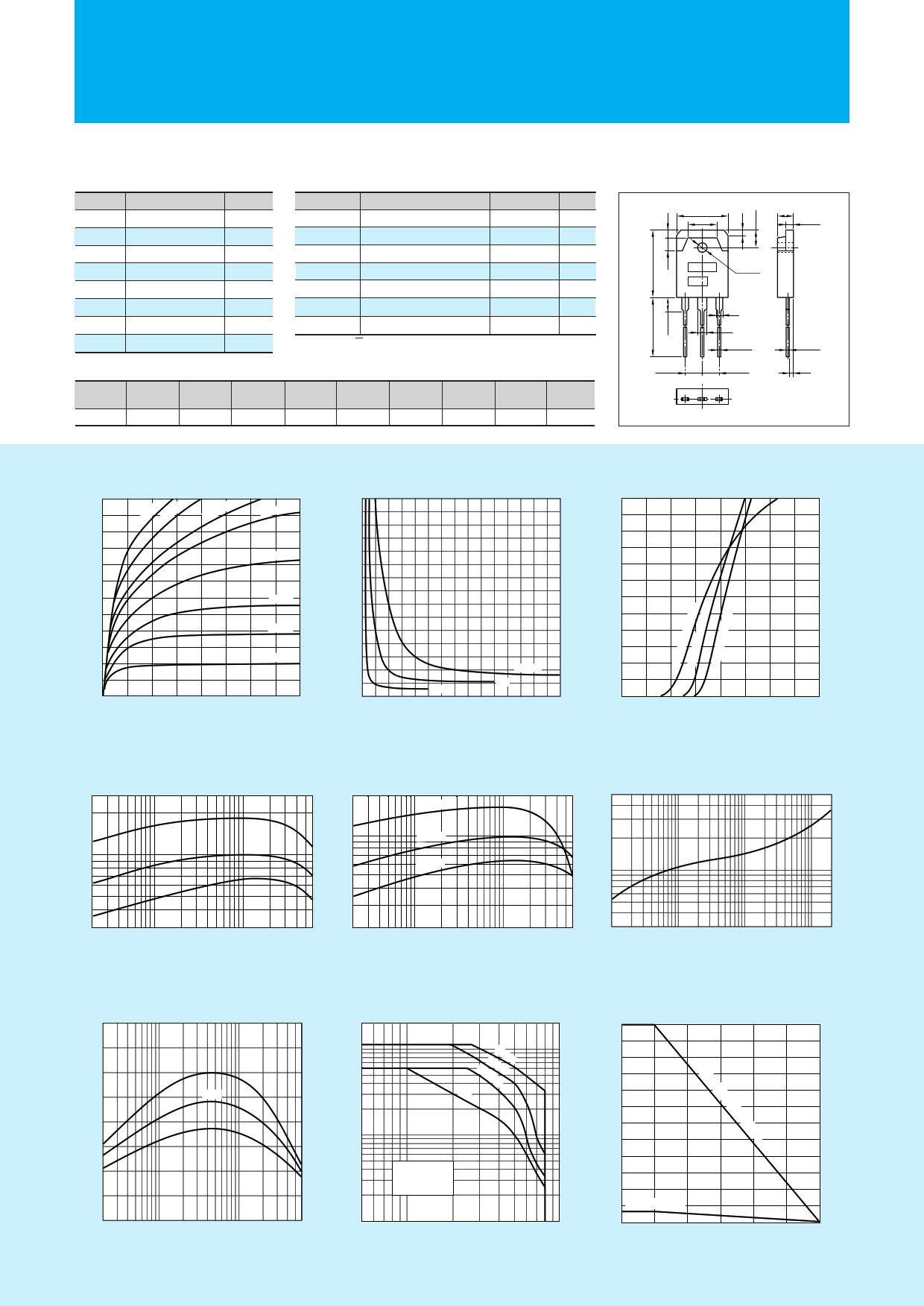

2SC4466

Silicon NPN Triple Diffused Planar Transistor (Complement to type 2SA1693)

Application : Audio and General Purpose

sAbsolute maximum ratings (Ta=25°C)

Symbol

VCBO

VCEO

VEBO

IC

IB

PC

Tj

Tstg

2SC4466
120
80
6
6
3
60(Tc=25°C)
150
–55 to +150
Unit
V
V
V
A
A
W
°C
°C

sElectrical Characteristics

(Ta=25°C)
Symbol
Conditions
2SC4466 Unit

ICBO

IEBO

V(BR)CEO

hFE

VCE(sat)

fT

COB

VCB=120V

VEB=6V

IC=50mA

VCE=4V, IC=2A

IC=2A, IB=0.2A

VCE=12V, IE=–0.5A

VCB=10V, f=1MHz

10max

10max

80min

50min∗

1.5max

20typ

110typ

µA

µA

V
V
MHz
pF

∗hFE Rank O(50 to100), P(70 to140), Y(90 to180)

sTypical Switching Characteristics (Common Emitter)

VCC

RL

IC

VBB1

VBB2

IB1

(V) (Ω) (A) (V) (V) (A)

30 10 3 10 –5 0.3

IB2 ton tstg tf

(A) (µs) (µs) (µs)

–0.3 0.16typ 2.60typ 0.34typ

External Dimensions MT-100(TO3P)

15.6±0.4

9.6

4.8±0.2

2.0±0.1

a ø3.2±0.1

b
2
3
1.05
+0.2
-0.1
0.65
+0.2
-0.1

5.45±0.1

5.45±0.1

1.4
BCE
Weight : Approx 6.0g
a. Type No.
b. Lot No.

I C– V CE Characteristics (Typical)

6

200mA 150mA

100mA
80mA
50mA
4
30mA

2 20mA

IB=10mA

0 12 34

Collector-Emitter Voltage VCE(V)

V CE( s a t ) – I B Characteristics (Typical)

3

I C– V BE Temperature Characteristics (Typical)

(VCE=4V)

6
24
12

IC=6A

4A
2A
00
0 0.5 1.0 1.5 0
1
2

Base Current IB(A)

Base-Emittor Voltage VBE(V)

h FE– I C Characteristics (Typical)

300

(VCE=4V)

h FE– I C Temperature Characteristics (Typical)

200
125˚C

(VCE=4V)

θ j-a– t Characteristics

5
100
50
30
0.02
100
Typ
50
0.1 0.5 1

Collector Current IC(A)

20
5 6 0.02
25˚C
–30˚C
0.1 0.5 1

Collector Current IC(A)

1
0.5
0.3
56 1
10 100
Time t(ms)
1000 2000

f T– I E Characteristics (Typical)

(VCE=12V)

40
30
Typ
20
10

–0.02
106
–0.1
–1

Emitter Current IE(A)

–6

Safe Operating Area (Single Pulse)

20
10
5
1
1m

0 01msm s

s
DC
1
0.5
Without Heatsink
Natural Cooling
0.1
5
10 50

Collector-Emitter Voltage VCE(V)

100
Pc–Ta Derating
60
40
20
Without Heatsink
3.5

0 25 50
75 100 125
Ambient Temperature Ta(˚C)
150

On this page, you can learn information such as the schematic, equivalent, pinout, replacement, circuit, and manual for 2SC4466 electronic component.

Information Total 1 Pages
Link URL
Download

Share Link :

Electronic Components Distributor

An electronic components distributor is a company that sources, stocks, and sells electronic components to manufacturers, engineers, and hobbyists.

SparkFun Electronics Allied Electronics DigiKey Electronics Arrow Electronics
Mouser Electronics Adafruit Newark Chip One Stop
