Создание устройства
Разработчики полупроводников часто совмещают взаимоисключающие идеи. Например, задают уменьшенные размеры и увеличенные скорости при жестких требованиях к прочности и стабильности системы, расширяют функционал при минимальных системных изменениях, стараются соблюсти баланс между высоким качеством и наименьшими затратами. Все это сочетается в самом распространенном корпусе транзистора SOT23.
Но мгновенного успеха не бывает. К тому же, поверхностный монтаж был, по большому счету, не актуален до 1990-х годов, когда потребительская электроника стала использоваться повсюду. Именно рассматриваемый корпус в те годы был взят за стандарт 3-выводных корпусов поверхностного монтажа. Сегодня почти всю электронику выпускают именно по этой технологии. Корпуса, которые устанавливают в отверстие, популярны. Чаще всего они применяются в разработке макетов и продукции.
Более современные варианты
Корпус SOT23 оставался внешне неизменным в течение нескольких десятков лет, на самом деле, он серьезно совершенствовался:
12 недорогих наборов электроники для самостоятельной сборки и пайки
Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит
- был добавлен 5-контактный вариант;
- появилась бессвинцовая версия;
- был расширен спектр допустимых температур до 175 градусов.
Сегодня устройство также развивается. Когда понадобилась более высокая плотность монтажа, появилось много “потомков” устройства. Самые популярные из них — SOT223 и SOT323. Взгляните на какой угодно корпус типа SOT для монтажа на поверхности, и заметите очень много общего с SOT23.
Так как эффективность и качество постоянно должны повышаться, появляются технологические инновации. Они актуальны для выпуска и сборки приборов для монтажа на поверхности — smd. Новые способы и линии производства отвечают постоянно растущему спросу на SOT23 и “дочерние” приборы.

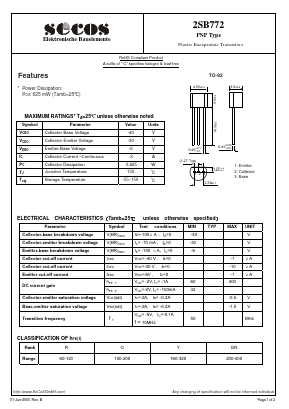

B772 transistor electrical specification description/ application note
In this section, we try to explain the electrical specifications of the B772 transistor with its application descript.
Voltage specs
The voltage of the B772 transistor is a collector to emitter voltage is 30v, emitter to base voltage is 5v, and collector to base voltage is 60v, the terminal voltage specs show that it is a medium power general-purpose transistor device.
The collector to emitter saturation voltage value is -0.4 to -1.1v, the B772 transistor had a low saturation value, which means they had high-speed switching.
Current specs
The collector current value is 3A, and the load capacity of the B772 transistor is apt for the driver and voltage regulator applications.
The peak collector current value in pulsed will be 6A
Dissipation specs
The power dissipation of the B772 transistor is 12.5W, the high dissipation capacity of the transistor will be mainly due to the transistor package.
Current gain specs
The current gain value of the B772 transistor is 30 to 300Hfe, this shows that the B772 transistor had a moderate level of amplification factor and voltage regulation.
Как собрать корпус SOT23 собственноручно
Приготовьте 3 куска монтажного провода подходящей длины, желательно, МГТФ. Из них получатся выводы корпуса.
Для защиты сделайте небольшую зачистку на пару миллиметров со стороны, которая припаивается к корпусу.
Замкните концы кусочков провода на участке, который впаивают в плату и зафиксируйте, чтобы уравнять потенциалы.
С помощью тонкого пинцета сделайте из пластика корпус, и зажмите его так:
Наденьте на паяльник так называемое игольчатое жало, оно, как правило, есть в паяльных станциях.
Установите на станции минимальную температуру, чтобы паять только припой. Ее можно определить только экспериментально.
Возьмите кусок провода в одну руку, паяльник — в другую. Можно паять стандартным припоем из свинца. Ни в коем случае нельзя перегревать контакты корпуса, а контакты паяльника — распаяйте и подпаяйте провода для выводов. Они должны быть уложены в виду пучка.
Припаивайте провода в определенном порядке, начиная с истока, и заканчивая затвором.
Не прикасайтесь к корпусу руками, трогать можно только паяльник и провода. При необходимости поправьте с помощью пинцета положение корпуса.
Готово! Вы не просто собрали корпус, а теперь он выводной. Его можно использовать, как все остальные транзисторы МОП.
