Как почистить переменный резистор?
Существует устойчивое заблуждение, в котором источником шуршания, треска и обрывов потенциометра является нарушение контакта между бегунком и резистивным элементом.
Спешу доложить, что во многих случаях, нарушение контакта происходит между токосъёмником и металлической дорожкой коллектора. Особенно часто это случается, когда при сборке потенциометра на дорожку коллектора не была нанесена защитная смазка, а материал дорожки или её покрытия подвержен окислению. На картинке коллектор до и после чистки.
Поэтому, кроме чистки резистивного элемента, следует удалить следы окисления с дорожки коллектора и контактной части токосъёмника с помощью ластика.
После этого дорожки коллектора и резистивного элемента смазываются техническим вазелином ЦИАТИМ или ему подобным, и потенциометр собирается в порядке, обратном разборке.
Но, некоторые типы потенциометров, такие как СП3-4, полностью разобрать нельзя. В таких случаях, поступаем следующим образом. Снимаем крышку. Если токосъёмник смазан вазелином, промываем потенциометр в бензине и просушиваем.
Вырезаем из наждачной бумаги «Нулёвки» () полоску шириной около 5мм. Просовываем её между дорожкой коллектора и одним из токосъёмников, так чтобы абразивная сторона была обращена в сторону коллектора. Вращаем вал потенциометра так, чтобы наждачная бумага оставалась неподвижной. Затем повторяем процедуру, вставив наждачную бумагу между коллектором и вторым токосъёмником. Продуваем или промываем потенциометр.

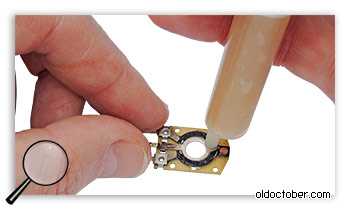

Смазываем дорожку коллектора и резистивного элемента техническим вазелином с помощью деревянной лопатки, которую можно изготовить из спички.
В видеоролике показан процесс разборки, чистки, смазки и сборки разных типов потенциометров, применяемых в бытовой радиоаппаратуре.
Страницы
2
Как разобрать переменный резистор типа СП3-33?
Существует две конструкции резисторов СП3-33. Отличаются они наличием металлических заклёпок и экрана, закрывающего резистивный элемент.
Но, разбираются они одинаково, путём срезания заклёпок или наплывов пластмассы, образовавшейся после горячей развальцовки. Инструмент можно использовать тот же, что и для разборки ползунковых потенциометров.

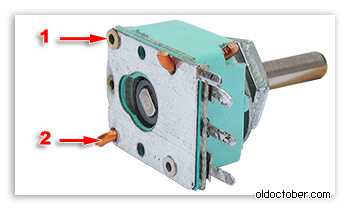

Для замены утраченных заклёпок, при сборке потенциометров СП3-33, можно использовать медную или алюминиевую проволоку диаметром 1,6мм, концы которой отгибаются в сторону (поз.2). В месте, где была оплавлена пластмасса, сверлим на глубину 1-2мм отверстия диаметром 1,6мм и вплавляем туда с помощью паяльника отрезки провода, концы которых тоже отгибаем в сторону. Но, лучше для этого использовать обычные или пустотелые заклёпки диаметром 1,6мм и длиной 3-4мм (поз.1).
Точно так же можно собрать и ползунковый резистор.
Если несколько ползунковых потенциометров расположены в ряд, и на изгиб проволоки недостаточно места, то проволоку можно расклепать.
Для этого нужно выбрать подходящий молоток или придать его клиновидной части закруглённую форму.
Эстеты могут воспользоваться специальной оправкой.
Как добавить выводы тонкомпенсации к переменному резистору?
Для добавления выводов тонкомпенсации, потенциометр нужно разобрать и к уже имеющимся отверстиям приклепать дополнительные выводы. Лепестки для этих выводов можно позаимствовать у неисправного потенциометра.

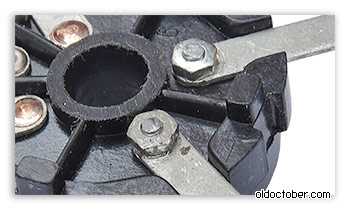

Но, операция эта требует применения специальной оснастки, готовых заклёпок и наличие опыта. Дело в том, что корпуса и резистивные элементы потенциометров довольно хрупки. Поэтому, для крепления дополнительных выводов я рекомендую использовать не заклёпки, а винты М1,6 или М1,4.
Чтобы шляпки винтов не цепляли за коллектор, их нужно укоротить до 0,5мм.
Гайки можно застопорить лаком или клеем.
