ПГ2-9-6П2Н

Переключатель галетный пг2 - содержание драгметаллов, расшифровка, характеристики, схема коммутации, цоколевка, габариты

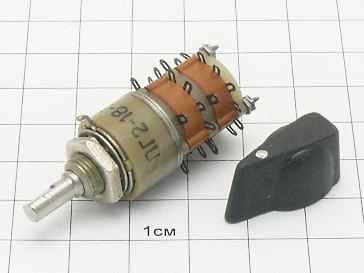

Переключатель галетный ПГ2

Контактные переключатели поворотные с ручным приводом серии ПГ2 применяются в радиоэлектронной аппаратуре. Предназначены для работы в электрических
цепях постоянного и переменного токов. Изготавливаются во всеклиматическом исполнении. Количество плат от 1 до 4, которые обеспечивают от 2 до 12 положений и от 1 до 16
направлений. Комплектуются ручкой круглой либо «клювиком». Возможна поставка без ручки.

Расшифровка ПГ2-10-6П4НВР, маркировкаПГ2106П4НВР

Содержание драгметаллов в переключателе ПГ2-10-6П4Н

Основные технические характеристики переключателей ПГ2

Режимы коммутации напряжение 0,01 – 130 В
ток 1х10-4 – 0,5 А
Максимальна коммутируемая мощность 15 Вт
Сопротивление контактов, не более 0,02 Ом
Электрическая прочность изоляции 550 В
Сопротивление изоляции, не менее 1000 МОм
Момент переключения 0,04 – 0,29 Н·м
Типоисполнения с «1» и «5» приемками Электрическая схема (обозначение контактов на крышке) Разметка панели для крепления (положение ручки)
ПГ2-1-6П1НВР, ПГ2-1-6П1НВК ПГ2-2-6П2НВР, ПГ2-2-6П2НВК ПГ2-3-6П3НВР, ПГ2-1-6П3НВК ПГ2-4-6П4НВР, ПГ2-3-6П4НВК
ПГ2-5-12П1НВР, ПГ2-5-12П1НВК ПГ2-6-12П2НВР, ПГ2-6-12П2НВК ПГ2-7-12П3НВР, ПГ2-7-12П3НВК ПГ2-8-12П4НВР, ПГ2-8-12П4НВК
ПГ2-9-6П2НВР, ПГ2-9-6П2НВК ПГ2-10-6П4НВР, ПГ2-10-6П4НВК ПГ2-11-6П6НВР, ПГ2-11-6П6НВК ПГ2-12-6П8НВР, ПГ2-12-6П8НВК
ПГ2-13-4П3НВР, ПГ2-13-4П3НВК ПГ2-14-4П6НВР, ПГ2-14-4П6НВК ПГ2-15-4П9НВР, ПГ2-15-4П9НВК ПГ2-16-4П12НВР,ПГ2-16-4П12НВК
ПГ2-17-3П4НВР, ПГ2-17-3П4НВК ПГ2-18-3П8НВР, ПГ2-18-3П8НВК ПГ2-19-3П12НВР, ПГ2-19-3П12НВК ПГ2-20-3П16НВР, ПГ2-20-3П16НВК
ПГ2-21-2П4НВР, ПГ2-21-2П4НВК ПГ2-22-2П8НВР, ПГ2-22-2П8НВК ПГ2-23-2П12НВР, ПГ2-23-2П12НВК ПГ2-24-2П16НВР, ПГ2-24-2П16НВК
ПГ2-25Р, ПГ2-25К (7П1Н) ПГ2-26Р, ПГ2-26К (7П2Н) ПГ2-27Р, ПГ2-27К (7П3Н) ПГ2-28Р, ПГ2-28К (7П3Н) Соответствует ПГ2-257П4НВР,ВК с «5»
ПГ2-29Р, ПГ2-29К (8П1Н) ПГ2-30Р, ПГ2-30К (8П2Н) ПГ2-31Р, ПГ2-31К (8П3Н) ПГ2-32Р, ПГ2-32К (8П3Н)
ПГ2-33Р, ПГ2-33К (9П1Н) ПГ2-34Р, ПГ2-34К (9П2Н) ПГ2-35Р, ПГ2-35К (9П3Н) ПГ2-36Р, ПГ2-36К (9П3Н)
ПГ2-37Р, ПГ2-37К (10П1Н) ПГ2-38Р, ПГ2-38К (10П2Н) ПГ2-39Р, ПГ2-39К (10П3Н) ПГ2-40Р, ПГ2-40К (10П3Н)
ПГ2-41Р, ПГ2-41К (11П1Н) ПГ2-42Р, ПГ2-42К (11П2Н) ПГ2-43Р, ПГ2-43К (11П3Н) ПГ2-44Р, ПГ2-44К (11П3Н)
ПГ2-45Р, ПГ2-45К (5П2Н) ПГ2-46Р, ПГ2-46К (5П4Н) ПГ2-47Р, ПГ2-47К (5П6Н) ПГ2-48Р, ПГ2-48К (5П8Н)


Габаритные и установочные размеры переключателя галетного ПГ2

Количество плат Размеры, мм Масса, г.
Lmax L1max L2max
1 24,5 45 51 15
2 31,5 52 58 17
3 38,5 59 65 19
4 44,5 66 72 21
