Содержание драгоценных металлов в 2сп2 до 2,2 ком

Типы и разновидности

По способу монтажа различают 2 вида подстроечников – для навесного и поверхностного монтажа (ПМ). Первые – крупногабаритные, навесной монтаж не налагает особых ограничений к размерам элементов. Вторые – малогабаритные, к их размерам предъявляются высокие требования. Следует иметь в виду, что промышленность не выпускает проволочные подстроечные резисторы.

Резисторы однооборотного исполнения различаются по расположению органа управления, который обычно доступен только для специальной отвёртки. Он может располагаться сбоку или сверху. Все зависит от того, в каком положении к нему более удобен доступ. Форма корпуса обычно кубическая, реже — цилиндрическая.

Многооборотные подстроечники бывают преимущественно двух видов – с кубической и продолговатой формой корпуса. Орган управления может располагаться сверху или сбоку, в зависимости от требований к конструкции устройства.

Существуют и другие разновидности этих резисторов, но для этого нужно уже обращаться к справочным изданиям.

Применение резистора СП2-2-1 ком в электронике

В основном, резистор СП2-2-1 ком используется в цепях постоянного и переменного тока, а также в импульсных и высокочастотных схемах. Благодаря своим характеристикам и надежности, он находит широкое применение в радиоэлектронике, электротехнике, приборостроении, автоматизации и других отраслях промышленности.

Данный резистор имеет малые габариты, что позволяет его удобно размещать на печатных платах и в корпусах устройств. Он также характеризуется низким коэффициентом температурной дрейфа, что обеспечивает стабильность его работы при изменении температуры окружающей среды.

Резистор СП2-2-1 ком представляет собой дискретный элемент, состоящий из обмотки с проводником (жилой) и корпуса из материала с хорошей теплопроводностью, обычно из керамики. На корпусе резистора имеется маркировка, позволяющая определить его номинал. Также он имеет нанесенные на корпус полосы с цветовыми обозначениями, указывающие на его электрические характеристики, такие как номинал сопротивления и точность.

Характеристики	Значение
Номинал сопротивления	от 1 Ом до 10 МОм
Точность	5%, 10%, 20%
Максимальная мощность	0,125 Вт
Максимальное рабочее напряжение	500 В
Температурный диапазон	-55°C до +125°C

Применение резистора СП2-2-1 ком в электронике позволяет решать множество задач, связанных с управлением электрическим током и напряжением. Он является незаменимым элементом при проектировании и создании различных устройств, от простых электронных схем до сложных систем. Благодаря своим надежным характеристикам и доступной стоимости, резистор СП2-2-1 ком является широко используемым компонентом в электронной промышленности.

Основные характеристики резистора СП2-2-1 ком

1. Номинальное сопротивление

Резисторы СП2-2-1 ком имеют номинальное сопротивление в диапазоне от нескольких Ом до нескольких МОм. Номинал сопротивления указывается на корпусе или в техническом паспорте резистора.

2. Допустимая относительная погрешность

Допустимая относительная погрешность резистора СП2-2-1 ком определяет допуск отклонения фактического сопротивления от номинала. Обычно допустимая погрешность составляет несколько процентов.

3. Номинальная мощность

Номинальная мощность резистора СП2-2-1 ком определяет максимально допустимую мощность, которую он может выдержать без перегрева.

4. Температурный коэффициент сопротивления

Резисторы СП2-2-1 ком могут иметь различные температурные коэффициенты сопротивления, что позволяет использовать их в разных условиях и при различных температурах.

5. Максимальное рабочее напряжение

Максимальное рабочее напряжение определяет максимальное напряжение, которое можно подать на резистор без повреждения его структуры и электрических свойств.

Резистор СП2-2-1 ком является надежным и универсальным элементом электронных схем. Он может быть использован в широком спектре приборов и устройств для регулирования сопротивления, защиты от перегрузки, стабилизации тока и др.

Назначение

Резисторы ‒ пассивный элемент электрической цепи, не преобразующий энергию из одного вида в другой. Они обладают активным сопротивлением. Их основной характеристикой является номинальная резистентность. Не менее важна такая характеристика, как мощность.

Переменные резисторы могут менять сопротивление с помощью доступного регулировочного органа. Выступают регулятором тока или напряжения.

У подстроечных резисторов имеется орган управления, с помощью которого изменяется сопротивление, но он недоступен для ручной настройки. Для этого надо применять специальную отвёртку. Эти резисторы применяются только для настройки режимов работы технического устройства и не предназначены для частого использования.

Устройство

Существует большое количество всевозможных конструкций переменных и подстроечных резисторов мощностью от десятков ватт до нескольких милливатт. Некоторые из них приведены ниже на фото.

Подстроечные резисторы имеют почти одинаковое устройство с переменными. Они состоят из подвижной и неподвижной частей, помещённых в общий корпус. Неподвижная часть представляет из себя пластинку из изоляционной подложки, на которую нанесён по незамкнутому кругу токопроводящий слой. Концы этого слоя выведены на два контакта.

Подвижная часть выполняет роль токосъёмного пружинящего контакта, закрепленного на оси. Таким образом обеспечивается надежная связь с токопроводящим слоем.

Немного другое устройство имеет резистор подстроечный многооборотный. У него проводящий слой нанесён на прямой стержень, а токосъёмный контакт перемещается параллельно ему на винтовом стержне.

Эти два метода изменения сопротивления применяются во всех типах подстроечных резисторов.

Устройство и схемы применения резистора СП2-2-1 ком

Резистор СП2-2-1 ком представляет собой электронный компонент, который используется для ограничения тока в электрических цепях. Он состоит из двух выводов и имеет номинальное сопротивление, которое может быть различным в зависимости от требуемых характеристик цепи.

Устройство резистора СП2-2-1 ком основано на использовании материалов с высоким удельным сопротивлением, которые позволяют достичь требуемых значений сопротивления при минимальных габаритах. Резистор обладает хорошими теплоотводными свойствами и стабильными характеристиками в широком диапазоне температур.

Схемы применения резистора СП2-2-1 ком могут быть разнообразными. Наиболее распространенное применение резистора — создание делителя напряжения. В такой схеме резистор подключается параллельно нагрузке и регулирует уровень выходного напряжения. Также резистор может использоваться в схемах согласования импедансов, фильтрации, амплитудной и фазовой коррекции сигналов.

Для подключения резистора СП2-2-1 ком к цепи необходимо учитывать его номинальное сопротивление и допустимую мощность, чтобы избежать повреждения компонента. Резисторы обычно имеют цветовую маркировку, которая позволяет определить их номинальное значение.

Резистор СП2-2-1 ком является надежным и широко используемым компонентом в электронике. Он применяется в различных отраслях, таких как радиоэлектроника, автоматизация, электроэнергетика и другие. Благодаря своим характеристикам и простоте использования, резистор СП2-2-1 ком является одним из важных элементов в построении электрических цепей.

Как почистить переменный резистор?

Существует устойчивое заблуждение, в котором источником шуршания, треска и обрывов потенциометра является нарушение контакта между бегунком и резистивным элементом.

Спешу доложить, что во многих случаях, нарушение контакта происходит между токосъёмником и металлической дорожкой коллектора. Особенно часто это случается, когда при сборке потенциометра на дорожку коллектора не была нанесена защитная смазка, а материал дорожки или её покрытия подвержен окислению. На картинке коллектор до и после чистки.

Поэтому, кроме чистки резистивного элемента, следует удалить следы окисления с дорожки коллектора и контактной части токосъёмника с помощью ластика.

После этого дорожки коллектора и резистивного элемента смазываются техническим вазелином ЦИАТИМ или ему подобным, и потенциометр собирается в порядке, обратном разборке.

Но, некоторые типы потенциометров, такие как СП3-4, полностью разобрать нельзя. В таких случаях, поступаем следующим образом. Снимаем крышку. Если токосъёмник смазан вазелином, промываем потенциометр в бензине и просушиваем.

Вырезаем из наждачной бумаги «Нулёвки» () полоску шириной около 5мм. Просовываем её между дорожкой коллектора и одним из токосъёмников, так чтобы абразивная сторона была обращена в сторону коллектора. Вращаем вал потенциометра так, чтобы наждачная бумага оставалась неподвижной. Затем повторяем процедуру, вставив наждачную бумагу между коллектором и вторым токосъёмником. Продуваем или промываем потенциометр.

Смазываем дорожку коллектора и резистивного элемента техническим вазелином с помощью деревянной лопатки, которую можно изготовить из спички.

В видеоролике показан процесс разборки, чистки, смазки и сборки разных типов потенциометров, применяемых в бытовой радиоаппаратуре.

Схемы включения

Схема подстроечного резистора существует в двух основных вариантах. Первый вариант – это реостатная схема включения, используется в качестве регулятора тока. При таком способе включения используется начальный или конечный вывод резистора и средний. Иногда средний вывод соединяют с одним из крайних. Эта схема более надёжна, так как при потере контакта среднего вывода электрическая цепь не разрывается.

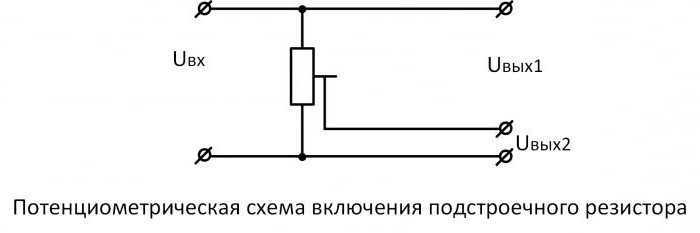

Второй вариант включения – это потенциометрическая схема, где резистор применяется как делитель напряжения. При таком подключении задействованы все выводы.

Большое значение имеет, каким образом изменяется сопротивление подстроечника в зависимости от угла поворота ручки управления. Эта зависимость называется функциональной характеристикой, их различают три разновидности.

Основная характеристика – линейная. Как видно, сопротивление пропорционально изменению угла поворота ручки. Другие две – это логарифмическая и антилогарифмическая, применяются в основном в усилителях.

Характеристики резистора SP2-2-1

1. Номинальное значение сопротивления: резистор SP2-2-1 имеет номинальное значение сопротивления 2 Ом.

2. Допустимая погрешность: погрешность измерения номинального значения сопротивления не превышает 5%.

3. Мощность: резистор SP2-2-1 имеет рабочую мощность до 0,5 Вт.

4. Температурный коэффициент сопротивления: температурный коэффициент сопротивления не превышает 400 ppm/°C.

5. Максимальное рабочее напряжение: резистор SP2-2-1 может работать при напряжении до 200 В.

6. Тип исполнения: резистор SP2-2-1 выполнен в корпусе типа SP2 с двумя контактами.

Резистор SP2-2-1 широко применяется в различных электронных устройствах и схемах с целью ограничения тока, регулирования сигналов и других приложений, где необходимо задать определенное сопротивление.

Применение резистора SP2-2-1

Резистор SP2-2-1 широко используется в различных электрических и электронных устройствах и схемах. Его применение особенно актуально в следующих областях:

Телекоммуникации: резистор SP2-2-1 используется в телефонных аппаратах, сотовых телефонах, маршрутизаторах, модемах и других устройствах связи. Он позволяет контролировать и ограничивать поток электрического сигнала, обеспечивая стабильную и качественную передачу данных.
Автомобильная промышленность: резисторы SP2-2-1 применяются в автомобилях для регулировки текущего и напряжения в различных системах, таких как система зажигания, система впрыска топлива, система кондиционирования и другие. Они помогают обеспечить эффективность работы автомобильных систем и повысить их надежность.
Информационные технологии: резисторы SP2-2-1 используются в компьютерах, ноутбуках, планшетах и других электронных устройствах. Они выполняют роль стабилизаторов напряжения и тока, защищая электронные компоненты от перенапряжений и перегрузок.
Энергетика: резисторы SP2-2-1 применяются в энергетических системах и сетях для регулирования и балансировки электроэнергии. Они помогают снизить избыточные токи и предотвратить повреждение оборудования.

Это лишь некоторые примеры применения резистора SP2-2-1. Благодаря своим надежным характеристикам и широкому диапазону рабочих температур, этот резистор является неотъемлемым компонентом во многих областях электротехники и электроники.

Особенности резистора SP2-2-1

Резистор SP2-2-1 относится к классу угольных резисторов и имеет множество особенностей, которые делают его популярным и востребованным в различных сферах применения.

Вот основные особенности резистора SP2-2-1:

Особенность
Описание
Малые габариты
Резистор имеет компактные размеры, что позволяет его удобно устанавливать во многих устройствах и электронных схемах.
Высокая надежность
SP2-2-1 производится из качественных материалов, что обеспечивает ему высокую надежность и долгий срок службы.
Широкий диапазон рабочих температур
Резистор может работать в широком диапазоне температур от -55°C до +125°C, что позволяет его применять в различных климатических условиях.
Высокая точность
SP2-2-1 обладает высокой точностью значения сопротивления, что особенно важно для задач, требующих высокой точности измерений и стабильности электрического сигнала.
Широкий диапазон значения сопротивления
Резистор доступен с разными значениями сопротивления, что позволяет подобрать нужное значение для конкретной задачи.

Все эти особенности делают резистор SP2-2-1 идеальным выбором для широкого спектра приложений, от электроники и автоматизации до электроэнергетики и телекоммуникаций.

Преимущества использования резистора СП2-2-1 ком

Резистор СП2-2-1 ком представляет собой универсальный электронный компонент, который находит широкое применение в различных электронных устройствах. Его использование обладает несколькими преимуществами:

1. Высокая надежность. Резистор СП2-2-1 ком отличается высоким качеством и долговечностью работы. Он способен выдерживать значительные нагрузки и сопротивлять воздействию внешних факторов, таких как вибрации, влажность и температурные колебания.

2. Широкий диапазон сопротивлений. Резистор СП2-2-1 ком доступен в различных вариантах сопротивлений, что позволяет выбрать подходящий компонент для конкретной задачи. Такое разнообразие сопротивлений позволяет добиться необходимого уровня сигнала или тока в электрической цепи.

3. Простота установки и подключения. Резистор СП2-2-1 ком имеет стандартные размеры и форму, что облегчает его установку на печатную плату или в другое электронное устройство. Кроме того, он имеет два вывода для подключения к другим элементам цепи.

4. Экономичность. Резистор СП2-2-1 ком отличается невысокой стоимостью и доступностью на рынке электронных компонентов. Его использование позволяет снизить затраты на производство электронных устройств и обеспечить их конкурентноспособность на рынке.

5. Широкое поле применения. Благодаря своим преимуществам, резистор СП2-2-1 ком находит применение во многих областях, включая телекоммуникации, электронику, автомобильную промышленность и другие. Он используется для регулировки сигналов, ограничения тока, снижения шума и других задач.

Назначение резистора СП2-2-1 ком

Основное назначение резистора СП2-2-1 ком заключается в создании определенного сопротивления в электрической цепи. Он позволяет контролировать и управлять электрическим током, подстраивая его под требуемые значения. Резисторы СП2-2-1 ком применяются в различных устройствах и системах, включая радиоэлектронные и электротехнические схемы, автомобильную промышленность, медицинское оборудование, бытовую технику и др.

Особенностью резистора СП2-2-1 ком является его высокая точность. Это позволяет использовать его в технических устройствах, где требуется высокая стабильность и надежность работы, например, в измерительных приборах или системах автоматизации. Благодаря своим характеристикам, резистор СП2-2-1 ком обеспечивает долговечность и стабильность работы электронных устройств.

Характеристики	Значения
Сопротивление	от 1 Ом до 100 МОм
Точность	от 0,1% до 5%
Мощность	от 0,125 Вт до 5 Вт
Температурный коэффициент сопротивления	от 25 ppm/°C до 400 ppm/°C

Особенности монтажа резистора СП2-2-1 ком

Перед монтажом резистора необходимо проверить его характеристики, чтобы убедиться, что они соответствуют требованиям схемы

Важно учесть номинальное значение сопротивления, допустимую нагрузку и температурные условия эксплуатации

Для монтажа резистора СП2-2-1 ком необходимо использовать специальные инструменты, такие как пинцет и припой

Важно обратить внимание на правильное подключение выводов резистора к схеме. Обычно на корпусе резистора указаны маркировки выводов, что облегчает его монтаж

Резистор СП2-2-1 ком должен быть установлен на печатную плату или другую подложку с помощью пайки

Важно обеспечить надежное крепление резистора и хороший теплоперенос, чтобы избежать перегрева

При монтаже резистора важно избегать механического напряжения на выводах, чтобы не повредить его или вызвать неполадки в схеме. Рекомендуется использовать специальные кронштейны или фиксирующие элементы для улучшения надежности монтажа

После монтажа резистора СП2-2-1 ком рекомендуется провести проверку его работоспособности с помощью измерительного инструмента

Важно убедиться, что резистор работает в соответствии с требованиями схемы и не имеет неполадок

В целом, монтаж резистора СП2-2-1 ком не представляет сложностей, если учесть его особенности и следовать инструкциям производителя. Надежное крепление и правильное подключение резистора позволят обеспечить стабильную работу схемы и минимизировать возможные проблемы.

Маркировка резисторов

Маркировка резисторов (их буквенно-цифровой код) содержит значение номинального сопротивления и допустимые отклонения от него. Кроме того, в обозначении имеется буква, которая указывает единицы сопротивления. Она пишется на том месте, где должна быть запятая, разделяющая целую и дробную части обозначения. Если в значении сопротивления резистора отсутствуют целые числа, то нуль впереди буквы не ставится. В конце обозначения резистора буквой указывается допустимое отклонение от номинального значения сопротивления. Например, сопротивление 0,47 Ом ± 5 % сокращенно обозначается Е47И; сопротивление 4,7 кОм ± 10 % — 4К7С, сопротивление 4,7 МОм ± 20 % — 4M7BJ. Далее рассмотрим более подробно маркировку резисторов.

Резисторы с номинальным значением до 100 Ом маркируются буквами E или R, например:

0,47 Ом – R47 или Е47
1 Ом – 1R0 или 1Е0
4,3 Ом – 4R3 или 4Е3
33 Ом – 33R или 33E
47,5 Ом – 47R5 или 47Е5

Резисторы с номинальным значением от 100 до 999 Ом маркируются в долях килоома и обозначаются буквой К, например:

100 Ом – К10
470 Ом – К47
560 Ом – К56
820 Ом – К82

Резисторы с номинальным значением от 1 до 99 кОм маркируются буквой К , например:

1 кОм – 1К0
4,7 кОм – 4К7
10 кОм – 10К
47,5 кОм – 47К5
75 кОм – 75К

Резисторы с номинальным значением от 100 до 999 кОм маркируются в долях мегаома и обозначаются буквой М, например:

100 кОм – М10
150 кОм – М15
360 кОм – М36
475 кОм – М475
560 кОм – М56

В соответствии с ГОСТ 17598—72 для постоянных резисторов допускается маркировка цветным кодом номинального сопротивления и допустимых отклонений от него. Маркировку наносят знаками в виде кругов или полос. Для маркировки цветным кодом номинальное сопротивление резисторов в омах выражается двумя или тремя цифрами (в случае трех цифр — последняя не равна нулю) и множителем 10 в степени n, где n — любое целое число от -2 до +9. Для резисторов с номинальным сопротивлением, выраженным двумя цифрами и множителем, цветная маркировка состоит из четырех или трех знаков при допустимом отклонении сопротивления ±20% (допустимое отклонение ± 20 % не маркируется). Маркировочные знаки располагают на резисторе слева направо в следующем порядке:

первая цифра;
вторая цифра
множитель;
допустимое отклонение сопротивления.

Для резисторов с номинальным сопротивлением, выраженным тремя цифрами и множителем, цветная маркировка состоит из пяти знаков и располагается слева направо в следующем порядке:

первая цифра;
вторая цифра;
третья цифра;
множитель;
допустимое отклонение сопротивления.

Маркировочные знаки сдвинуты к одному из торцов резистора. Первый знак расположен у торца. Если размеры резистора не позволяют разместить маркировку ближе к одному из торцов, то площадь первого знака делается приблизительно в два раза больше площади остальных знаков. Пример можно посмотреть здесь.

Как разобрать переменный резистор типа СП3-33?

Существует две конструкции резисторов СП3-33. Отличаются они наличием металлических заклёпок и экрана, закрывающего резистивный элемент.

Но, разбираются они одинаково, путём срезания заклёпок или наплывов пластмассы, образовавшейся после горячей развальцовки. Инструмент можно использовать тот же, что и для разборки ползунковых потенциометров.

Для замены утраченных заклёпок, при сборке потенциометров СП3-33, можно использовать медную или алюминиевую проволоку диаметром 1,6мм, концы которой отгибаются в сторону (поз.2). В месте, где была оплавлена пластмасса, сверлим на глубину 1-2мм отверстия диаметром 1,6мм и вплавляем туда с помощью паяльника отрезки провода, концы которых тоже отгибаем в сторону. Но, лучше для этого использовать обычные или пустотелые заклёпки диаметром 1,6мм и длиной 3-4мм (поз.1).

Точно так же можно собрать и ползунковый резистор.

Если несколько ползунковых потенциометров расположены в ряд, и на изгиб проволоки недостаточно места, то проволоку можно расклепать.

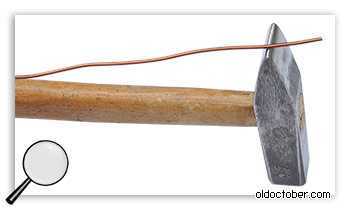

Для этого нужно выбрать подходящий молоток или придать его клиновидной части закруглённую форму.

Эстеты могут воспользоваться специальной оправкой.

Система обозначений резисторов

Сокращенная система обозначений резисторов введена в соответствии с ГОСТ 13453—68 с учетом вышеназванных групп и свойств резисторов и состоит из букв и цифр. Буквами обозначается группа резисторов: С — резисторы постоянные, СП — резисторы переменные. Первая цифра после букв указывает материал, из которого они изготовлены (1 —непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлопленочные и металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6—непроволочные тонкослойные металлизированные). Следующие цифры, написанные через дефис, указывают порядковый номер разработки конструктивной разновидности резисторов данного вида. Например, резистор С2-22 — постоянный непроволочный с порядковым номером разработки 22. С 1980 г. введена система сокращенных условных обозначений, в которой первый элемент — буква или сочетание букв — обозначает подкласс резистора (Р — постоянные резисторы, РП — переменные резисторы, HP — наборы резисторов); второй элемент — цифра обозначает группу резисторов по материалу резистивного элемента (1 — непроволочные, 2 — проволочные); третий элемент — цифра обозначает регистрационный номер конкретного типа резистора. Между вторым и третьим элементами ставится дефис. Например, резисторы переменные проволочные с номером 18 записываются РП2-18. Резисторы, которые изготовлялись до введения вышеуказанных систем сокращенных обозначений, имеют старые наименования, в основу которых положены отличительные признаки (вид токопроводящего материала, защиты и др.). К ним относятся резисторы типа ВС (высокостабильные), МЛТ (металлизированные лакированные теплостойкие) и другие.

Как добавить выводы тонкомпенсации к переменному резистору?

Для добавления выводов тонкомпенсации, потенциометр нужно разобрать и к уже имеющимся отверстиям приклепать дополнительные выводы. Лепестки для этих выводов можно позаимствовать у неисправного потенциометра.

Но, операция эта требует применения специальной оснастки, готовых заклёпок и наличие опыта. Дело в том, что корпуса и резистивные элементы потенциометров довольно хрупки. Поэтому, для крепления дополнительных выводов я рекомендую использовать не заклёпки, а винты М1,6 или М1,4.

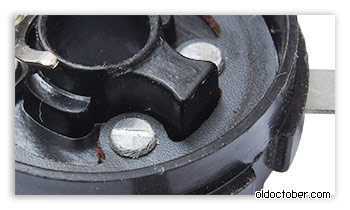

Чтобы шляпки винтов не цепляли за коллектор, их нужно укоротить до 0,5мм.

Гайки можно застопорить лаком или клеем.
