Какие бывают переменные резисторы?

Типы и виды устройства

Типов подстроечных резисторов на современном рынке множество. Это и неразборные подстроечные резисторы типа СП4-1, залитые эпоксидным компаундом, и предназначенные для аппаратуры оборонного назначения и подстроечные типа СП3-16б для вертикального монтажа на плату.

Будет интересно Обозначение дросселей на схеме

При изготовлении бытовой аппаратуры, на платы впаивают маленькие подстроечные резисторы, которые, кстати, могут по мощности достигать 0,5 ватт. В некоторых из них, например в СП3-19а, в качестве резистивного слоя применяется металлокерамика.

Есть и совсем простые подстроечные резисторы на основе лаковой пленки, такие как СП3-38 с открытым корпусом, уязвимые для влаги и пыли, и мощностью не более 0,25 ватт. Такие резисторы регулируются диэлектрической отверткой, дабы избежать случайного короткого замыкания. Такие простые резисторы часто встречаются в бытовой электронике, например в блоках питания мониторов.

Некоторые подстроечные резисторы имеют герметичный корпус, например R-16N2, они регулируются специальной отверткой, и являются более надежными, поскольку на резистивную дорожку не попадает пыль и не конденсируется влага.

Мощные трехваттные резисторы типа СП5-50МА в корпусе имеют отверстия для вентиляции, в них проводник намотан в форме тороида, а контактный ползунок скользит по нему при повороте ручки отверткой.

В некоторых телевизорах с ЭЛТ до сих пор можно встретить высоковольтные подстроечные резисторы, такие как НР1-9А, сопротивлением 68 МОм и номинальной мощностью 4 ватта. По сути, это набор металлокерамических резисторов в одном корпусе, а типичное рабочее напряжение для данного резистора составляет 8,5 кВ, при максимуме в 15 кВ. Сегодня подобные резисторы встроены в ТДКС.

В аналоговой аудиоаппаратуре можно встретить ползунковые или движковые переменные резисторы, типа СП3-23а, которые отвечают за регулировку громкости, тембра, баланса и т. д. Это линейные резисторы, которые бывают и сдвоенными, как например СП3-23б.
Как выглядят на схеме линейные резисторы.

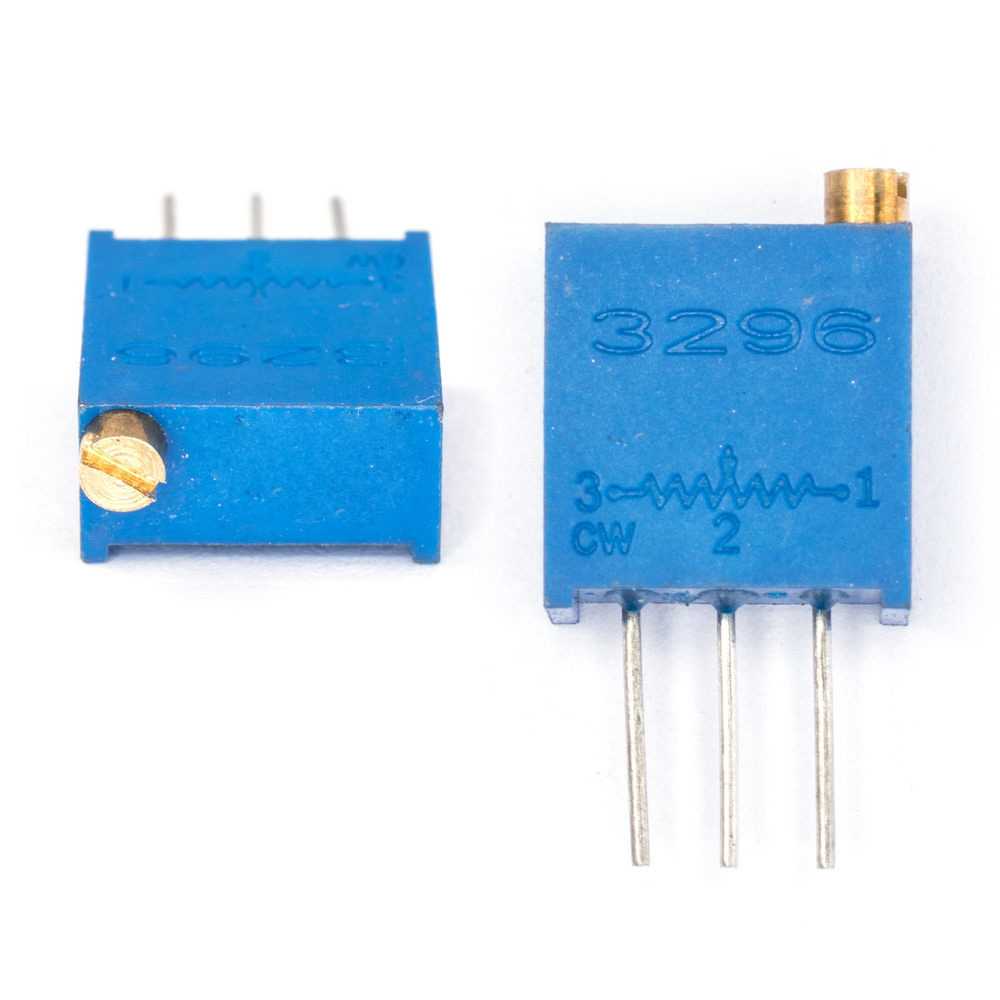

Подстроечные многооборотные резисторы часто встречаются в электронной аппаратуре, в измерительных приборах и т. д. Их механизм позволяет точно регулировать сопротивление, и количество оборотов измеряется несколькими десятками.

Червячная передача делает возможным медленный поворот и плавное перемещение скользящего контакта по резистивной дорожке, благодаря чему схемы настраиваются очень и очень точно.

Например, подстроечный многооборотный резистор СП5-2ВБ настраивается именно посредством червячной передачи внутри корпуса, и для полного прохода всей резистивной дорожки нужно совершить 40 оборотов отверткой. Резисторы данного типа в разных модификациях имеют мощность от 0,125 до 1 ватта, и рассчитаны на 100 — 200 циклов регулировки.

Это далеко не полный обзор типов и видов детали. Как мы видим из предыдущего описания, подстроечные резисторы по своей сути близки к переменным, но строго говоря, ими не являются. В данном видеоролике кратко, но доходчиво рассказано о том, как переделать подстроечный резистор в переменный.

Что это за резистор — подстроечный

Подстроечный резистор — это миниатюрная версия стандартного переменного резистора. Они разработаны для установки непосредственно на печатную плату и регулируются только при настройке схемы. Например, для настройки чувствительности какого-нибудь датчика или установки усиления усилителя мощности.
В литературе зачастую под подстроечными резисторами и переменными понимаются разные элементы цепи, хотя, строго говоря, любой подстроечный резистор также является и переменным в силу того факта, что его сопротивление можно изменить.

Для управления подстроечным резистором нужна маленькая отвертка или что-то другое, похожее на нее. Так же, как и подстроечные конденсаторы, подстроечные резисторы бывают однооборотные и многооборотный, сделанные по принципу червячной передачи.

Но в отличие от них, для работы с подстроечным резистором не нужна специальная настроечная отвертка. Близкое нахождение вблизи резистора руки или стальной отвертки никак не влияет на его сопротивление. Подстроечный резистор регулируется обычной отверткой, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

Многооборотные подстроечные резисторы используются в тех участках схемы, где нужна прецизионная точность в установке нужного сопротивления. Однооборотными подстроечными резисторами большой точности настройки добиться невозможно.

Подстроечные резисторы служат для одноразовой настройки сопротивления, например в качестве потенциометров на схемах обратной связи импульсных источников питания всегда можно встретить подстроечные резисторы. Существуют также многооборотные подстроечные резисторы.

Подстроечные резисторы имеют небольшие габаритные размеры, и рассчитаны всего на несколько циклов регулировки с целью предварительной или профилактической настройки оборудования, и больше их, как правило, не трогают.

Поэтому подстроечные резисторы не являются очень стойкими и прочными, по сравнению с переменными резисторами, и рассчитаны максимум на несколько десятков циклов регулировки. Очевидно, что подстроечный резистор никогда не заменит переменный, и если этот принцип нарушить, то можно поплатиться низкой надежностью конструируемого устройства.

Маркировка советских резисторов

Первым делом давайте разберемся с советскими резисторами.

Хоть ты что делай, а от советской электроники не убежишь. Поэтому, немного теории вам не повредит.

Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0.5 Ватт, 0.25 Ватт, 0.125 Ватт. На резисторах мощностью 1 и 2 Ватта пишут МЛТ-1 и МЛТ-2 соответственно.

МЛТ – это разновидность самых распространенных советских резисторов, от сокращенных названий Металлопленочный, Лакированный, Теплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Единицы измерения в МЛТэшках – Омы – обозначают как R или E. Килоомы – буковкой “К”, Мегаомы буковкой “М”. Здесь все просто. Например, 33Е (33 Ома); 33R (33 Ома); 47К (47 кОм); 510К (510 кОм); 1.0М (1 МОм). Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно 470 Ом, M56 – 560 Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. 4K3 = 4.3 Килоом, 1М2 – 1.2 Мегаома.

Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. 1К0 или словами ” один ка ноль”. Значит, его сопротивление должно быть 1,0 Килоом.

Получение значения с устройства при помощи ардуино

То, что ножка резистора подключена к аналоговому пину ардуино, позволяет отловить 1024 положения потенциометра, это даст возможность довольно точно производить подстройку.

Ниже приведен код с подробными комментариями. Чтобы посмотреть значения с подстроечного резистора можно выводить информацию на дисплей или индикатор, но в примере все проще – результат можно посмотреть в мониторе порта.

// пин для получения данных

int pin_rezistor = A0;

// переменная для хранения значения

int value = 0;

void setup() {

// порт работает на чтение

pinMode(pin_rezistor, INPUT);

// соединение с компьютером для дебага

Serial.begin(9600);

}

void loop() {

// получаем значение с пина

value = analogRead(pin_rezistor);

// вывод данных

Serial.println(value);

// ждем

delay(500);

}

У резистора есть три ножки: первая, отставленная отдельно, будет использоваться для считывания значения, а к двум другим будут подключены плюс и минус. Для считывания данных необходимо использовать аналоговый пин arduino, например, pin A0.

Кодовая маркировка

Кодовая маркировка резисторов — это самая распространенная практика в наши дни. Иногда попадаются SMD резисторы, у которых маркировка выглядит очень странно. Не пугайтесь, это простая кодовая маркировка резисторов, которую используют некоторые производители радиоэлектронных компонентов. Это может выглядеть как-то так:

или даже так:

Как определить значение сопротивления таких резисторов? Для этого существует таблица, с помощью которой вы легко сможете определить номинал любого резистора с кодовой маркировкой. Итак, в первых двух цифрах засекречен номинал сопротивления резистора, а буква — это множитель.

Вот собственно и таблица:

Буквы: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105

Значит, сопротивление этого резистора

у нас будет 140х104=1,4 МегаОма.

А сопротивление этого резистора

у нас будет 102х102=10,2 КилоОма.

В программе Резистор 2.2 можно также без проблем найти кодовую и цифровую маркировку резисторов.

Выбираем маркировку фирмы BOURNS

Нажимаем «Далее». У нас появится вот такое окошко:

Ставим маркер на «3 символа». И набираем нашу кодовую маркировку. Например, тот же самый резистор с маркировкой 15Е. Внизу, слева в рамке, мы видим значение сопротивления этого резистора: 1,4 Мегаом.

Как проверить исправность мультиметром

Для измерения сопротивления понадобится цифровой мультиметр. Для того, чтобы замерять сопротивление, нам нужно повернуть крутилку на “измерение сопротивления”. С помощью палочки мы можем крутить резистор по часовой стрелке, либо против часовой стрелки, тем самым меняя сопротивление между средним контактом и двумя крайними контактами. Правила при измерении сопротивления:

Прижимайте щупы с некоторой силой к выводам резистора. Тем самым вы исключите появление контактного сопротивления, которое при слабом нажатии будет суммироваться с измеряемым сопротивлением.
При измерении сопротивления резистора на печатной плате, еще раз убедитесь, что плата обесточена. Потом отпаяйте один конец резистора и уже тогда замеряйте его сопротивление.
Не касайтесь выводов резистора при измерении его сопротивления! Тело человека в среднем обладает сопротивлением около 1 КилоОма и зависит от многих факторов. Поэтому, касаясь выводов резистора при измерении сопротивления вы вносите погрешность в измерения.
Если вы хотите, как можно точнее измерить сопротивления резистора, зачистите его выводы либо с помощью ножа, либо с помощью самой нежной наждачной бумаги. В этом случае вы уберете слой окисла, который в некоторых случаях вносит ощутимую погрешность в измерение сопротивления.

Не измеряйте сопротивление под напряжением! Тем самым вы можете повредить мультиметр или получить удар электрическим током!

Ставим щупы по крайним контактам. Замеряем полное сопротивление переменного резистора. Для того, чтобы проверить рабочий ли он, крутим ручку переменного резистора до упора против часовой стрелки и замеряем сопротивление между левым и средним контактом. Должно получиться близко к нулю.

Проверка подстроечного резистора мультищупом.

Далее крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между средним и левым контактом, далее между средним и правым. В сумме должен получиться результат сопротивления двух крайних контактов.

Обозначение резисторов на схеме.

Давайте рассмотрим обозначение резисторов на схемах. Существуют два возможных варианта:

Кроме того, используются немного измененные символы, которые характеризуют резисторы на схеме по величине номинальной мощности рассеивания. Тут возникает вполне закономерный вопрос – а что это за параметр такой – номинальная мощность рассеивания? При протекании тока через резистор в нем будет выделяться мощность, что приведет к нагреву резистора. И если мощность будет превышать допустимую величину, то резистор будет перегреваться и просто сгорит. Таким образом, номинальная рассеиваемая мощность – это величина мощности, которая может рассеиваться резистором без превышения предельно допустимой температуры. То есть если мощность в цепи будет меньше или равна номинальной, то с резистором все будет в порядке! Итак, вернемся к обозначению резисторов:

Вот так обозначаются наиболее часто встречающиеся на схемах резисторы в зависимости от их номинальной рассеиваемой мощности. Тут даже особо нечего дополнительно комментировать

Сопротивление резистора на схемах указывается рядом с условным обозначением, причем единицу измерения обычно опускают. Если увидите на схеме рядом с резистором число 68, то не сомневайтесь ни секунды – сопротивление резистора равно 68 Ом. Если же величина сопротивления составляет, к примеру, 1500 Ом (1,5 КОм), то на схеме будет обозначение “1.5 К”:

С этим все просто… Несколько сложнее ситуация обстоит с цветовой маркировкой резисторов. Сейчас мы разберемся и с этим!

Цветовая маркировка

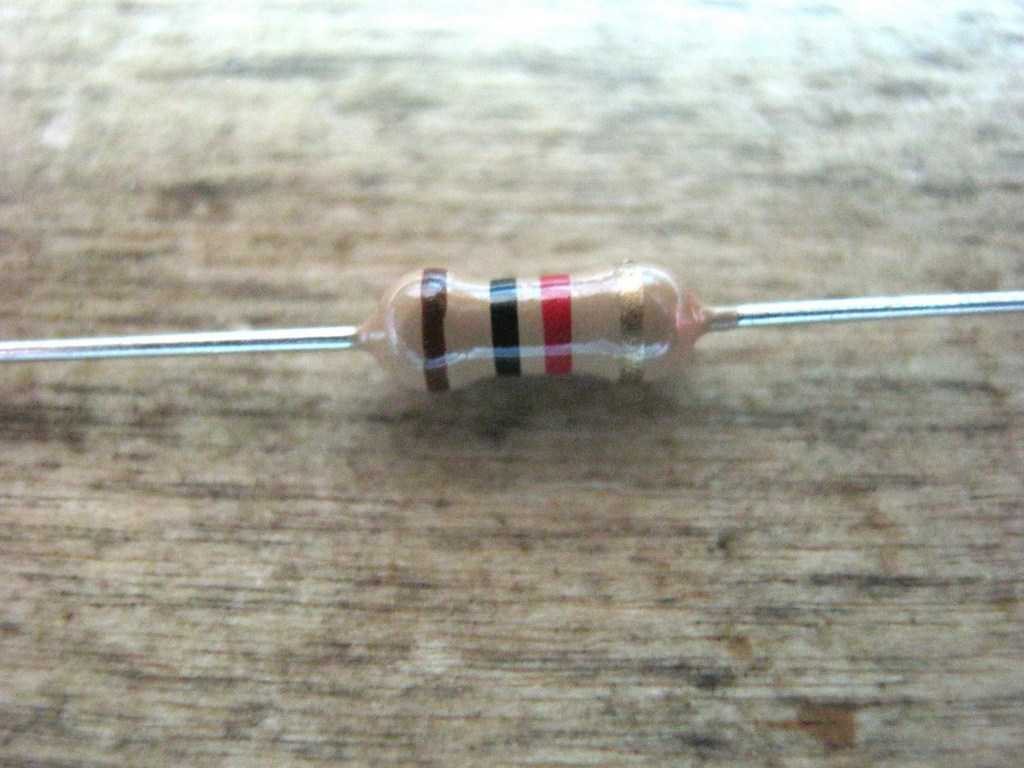

Чтобы определить значение сопротивления резистора с цветовой маркировкой, сначала надо повернуть его таким образом, чтобы его серебряная или золотая полосы находились справа, а группа других полосок — слева. Если же вы не можете найти серебряную или золотую полоску, то надо повернуть резистор таким образом, чтобы группа полосок находилась с левой стороны.

Цвет полоски – закодированная цифра:

Черный – 0
Коричневый – 1
Красный – 2
Оранжевый – 3
Желтый – 4
Зеленый – 5
Синий – 6
Фиолетовый – 7
Серый – 8
Белый – 9

Третья полоска имеет другое значение: она указывает количество нулей, которое следует добавить к полученному предыдущему цифровому значению.

Цвет полоски – Количество нулей

Черный – Нет нулей —
Коричневый – 1 – 0
Красный – 2 – 00
Оранжевый – 3 – 000
Желтый – 4 – 0000
Зеленый – 5 – 00000
Синий – 6 – 000000
Фиолетовый – 7 – 0000000
Серый – 8 – 00000000
Белый – 9 – 000000000

Следует помнить, что цветовая маркировка является вполне согласующейся и логичной, например, зеленый цвет означает либо величину 5 (для первых двух полосок), либо 5 нулей (для третьей полоски).

Сама последовательность цветов совпадает с последовательностью цветов в радуге (с красного по фиолетовый цвета) (!!!)

Если на резистор нанесена группа из четырех полосок вместо трех, то первые три полоски являются цифрами, а четвертая полоска означает количество нулей. Третья цифровая полоска дает возможность указать сопротивление резистора с более высокой точностью.

Давайте же рассмотрим неизвестный нам резистор.

В основном на резисторе бывают три, четыре, пять и даже шесть полосок. Первая полоска находится ближе всего к выводу резистора и ее делают шире, чем все другие полоски, но иногда это правило не соблюдается. Для того, чтобы не перелопачивать справочники по цветовой маркировке резисторов, в интернете можно скачать множество различных программ для определения номинала резистора.

Универсальная таблица цветов

Для детального изучения данной методики можно рассмотреть отечественный ГОСТ 175-72. По действующим правилам, каждому цвету соответствует определенная цифра. Серебристый и золотой – обозначают десятичные части.

С помощью универсальной таблицы выполняют расшифровку цветовых обозначений

На рисунке показан пример специализированной программы. С помощью подобных калькуляторов упрощается определение номинала. Расчет выполняется автоматически. Чтобы узнать значение в цифровой форме, достаточно сделать отметки в соответствии с расцветкой определенного радиокомпонента.

Стандартные ряды номиналов

Чтобы выбирать серийную продукцию без ошибок, следует напомнить о применении специальных обозначений рядов. Для Е12, например, разрешенное отклонение от номинала составляет не более 10% в сторону увеличения/ уменьшения. Стандартные значения (15; 18; 22 и другие) рассчитаны таким образом, чтобы при максимальной погрешности исключить ошибки. Разница между соседними позициями должна быть от 200% или более, по сравнению с установленным допуском.

Погрешности для других рядов «Е» приведены в следующем перечне (%):

192 (0,5);
96 (1);
48 (2);
24 (5);
6 (20).

К сведению. Изделия с минимальным отклонением от номинального значения электрического сопротивления маркируют тремя значащими кольцами (цифрами). Дополнительными полосами обозначают множитель и определенный допуск.

Резистор переменного тока.

Переменные резисторы осуществляют изменение сопротивления в процессе функционирования аппаратуры. Сопротивление резисторов меняется при разовой или периодической регулировке, но его не меняют в процессе функционирования аппаратуры. Они бывают одноэлементными и многоэлементными, с круговым и прямолинейным перемещением подвижного контакта, многооборотными и однооборотными, с выключателем и без него, с упором и без, с фиксацией и без фиксации подвижной системы, с наличием дополнительных отводов и без них.

Переменный резистор имеет как минимум три вывода: от концов токопроводящего элемента и щеточного контакта, по которым может перемещаться ток. Чтобы уменьшить размеры и упростить конструкцию, токопроводящий элемент выполняют в виде незамкнутого кольца, при этом щеточный контакт закрепляется на валике, при этом его ось проходит через центр. Во время вращения валика контакт меняет свое положение на поверхности токопроводящего элемента, вызывая изменение результатов сопротивления между ним и крайними выводами.

Нестандартная цветная маркировка импортных резисторов

Определить электрическое сопротивление резистора по цветам поможет типовая методика. Как правило, собственные нормативы производители создают на базе международной публикации 62IEC. Однако для исключения ошибок рекомендуется применять «фирменный» декодер. Получить необходимую информацию можно на официальном сайте соответствующей компании.

Маркировка зарубежных изделий

Для полноты обзора необходимо рассмотреть модификации пассивных элементов, которые предназначены для автоматизированного монтажа на поверхности печатной платы (SMD). Эти резисторы создают в прямоугольном корпусе с относительно крупной видимой гранью. Такие площадки подходят для нанесения цифровой и буквенной информации, поэтому цветовую маркировку не используют.

Маркировка SMD резисторов

Первыми цифрами обозначают основу номинала. Последней – степень множителя с основанием «10». Надпись «482» обозначает 48 * 102 = 4,8 кОм. Распиновку и дополнительную информацию можно получить на официальном сайте производителя.

Резистор

Итак, начнем с основного определения резистора. Резистор – это, в первую очередь, пассивный элемент электрической цепи, который имеет определенное значение сопротивления (оно может быть постоянным и переменным). Предназначен этот элемент для линейного преобразования силы тока в напряжение и наоборот. Ведь как мы помним из закона Ома, напряжение и сила тока связаны друг с другом как раз через величину сопротивления:

I = frac{U}{R}

Резисторы являются одними из самых широко используемых компонентов. Редко можно встретить схему, в которой бы не было ни одного резистора Основным параметром резистора, как уже понятно из определения, является его электрическое сопротивление, измеряемое в Омах (Ом).
