Принцип работы схемы блока питания
Напряжение сети 220 В поступает на первичную обмотку силового трансформатора Тр7 через выключатель В2 (совмещенный с переменным резистором R171 «Яркость») и предохранитель Пр1 (рис. 2). Выпрямитель, подключенный к вторичной обмотке трансформатора Тр7, выполнен на диодном мостике VD27…VD30 и конденсаторе С136. Питающее напряжение +12 В от аккумулятора может подаваться в схему через контакт 2 сетевой колодки и предохранитель Пр2.

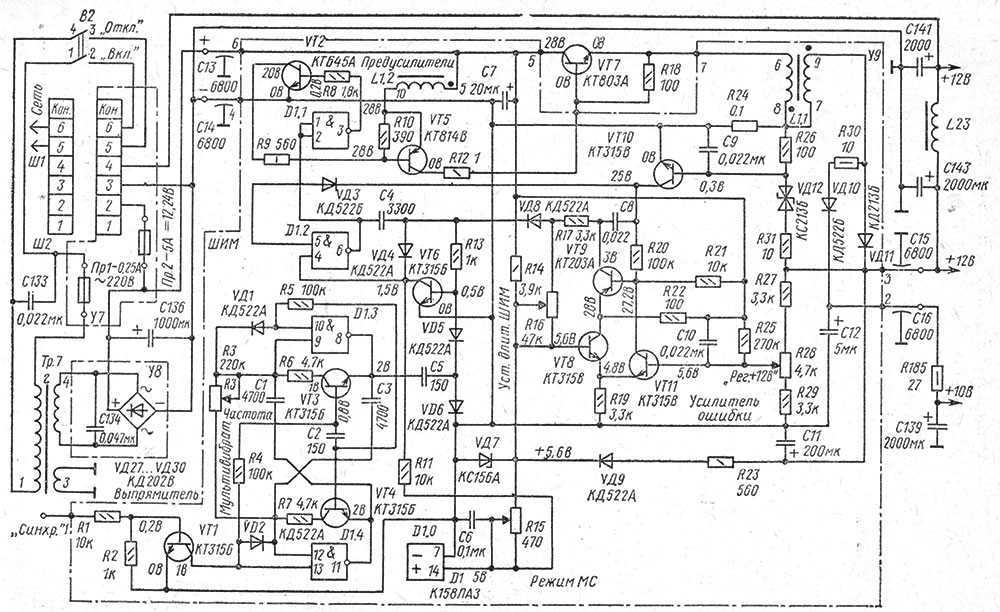

Рис. 2. Принципиальная схема отечественного телевизора Спфир 401
Импульсный стабилизатор выполнен в виде экранированного, конструктивно законченного блока. На транзисторах VT3, VT4 и элементах микросхемы D1 типа КА158ЛА3 собран автоколебательный мультивибратор, частота которого регулируется с помощью переменного резистора R3. Импульсы синхронизации с блока строчной развертки телевизора через контакт 1 «Синхр.» поступают на усилитель VT1. Отрицательные фронты прямоугольных импульсов с D1/8 выделяются цепочкой С5, VD6, VD5 и поступают на вход формирователя ШИМ широто-импульсная модуляция.
Стабилитрон VD7 играет роль источника опорного напряжения ИОН. В момент включения телевизора ток в стабилитрон VD7 поступает от входного напряжения стабилизатора +28 В через резистор R14. После запуска стабилизатора напряжение ИОН формируется VD7 из выходного напряжения +12 В по цепи самоподпитки R23, VD9. Напряжение питания МС устанавливается равным 5 В с помощью переменного резистора R15.
Схема сравнения на транзисторах VT8, VT11 выполнена в виде дифференциального усилителя, который сравнивает напряжение на VD7 с напряжением на движке резистора R28, входящего в измерительную схему. Изменение напряжения, снимаемое с нагрузки R21 и пропорциональное напряжению ошибки, поступает на базу транзистора VT9, включенного по схеме с общей базой. Эмиттерный ток транзистора протекает от источника + 28 В через резистор R22; коллекторный ток этого каскада, играющего роль генератора тока, протекает по резистору R17 и диоду VD8 в схему ШИМ.
Какие детали телевизора содержат драгметаллы?
Если необходимо разобрать на запчасти старый телевизор, например «Чайку» или «Эриссон», стоит обратить внимание на некоторые ценные элементы, за которые можно получить приличные деньги. В каких деталях от старого телевизора находятся драгоценные металлы:. В каких деталях от старого телевизора находятся драгоценные металлы:
В каких деталях от старого телевизора находятся драгоценные металлы:
- В конденсаторах. В описываемых элементах телевизионной техники зачастую встречаются золото с серебром. Однако здесь может также находиться палладий либо платина. Огромное количество драгоценных металлов сосредоточено в конденсаторах КМ, а также в запчастях с танталовым, серебристым либо желтым корпусом.
- В радиолампах. В описываемых элементах золотом обычно покрывалась сетка, которая прилегала к катоду, чтобы телевизор мог в течение длительного периода времени находиться в рабочем состоянии без ремонта. В зависимости от типа модели в кинескопах ламповых ТВ может находиться приблизительно 17 граммов золота. Также внутри техники могут присутствовать другие драгметаллы, такие как палладий (не более 0,2 грамма), серебро (примерно 75 граммов) и платина (около 2 граммов).
- В разъемах. Такие запчасти в основном включают палладий с золотом. Разъемы скупают на вес. В одном килограмме таких деталей может содержаться около 25 граммов золота.
- В резисторах. Такие детали в большом количестве содержат серебро. Также в состав могут входить золото с палладием. Кроме того, сплавы из серебра находятся на выводах. Стоит запомнить, что именно в советских резисторах, которые были выпущены до 1982 года со значком «ромб», можно обнаружить достаточный объем драгметаллов.
- В транзисторах. На подложках таких деталей имеется золото. Кроме того, этот металл может располагаться на контактах переключателя телевизионных каналов (однако объем золота будет очень маленьким, примерно пару миллиграммов).
Читать также: Меры безопасности при работе на токарном станке
Самыми ценными являются транзисторные ТВ, поскольку в них сосредоточено максимальное количество различных драгметаллов. В ламповых телевизорах содержится незначительный объем металлов.

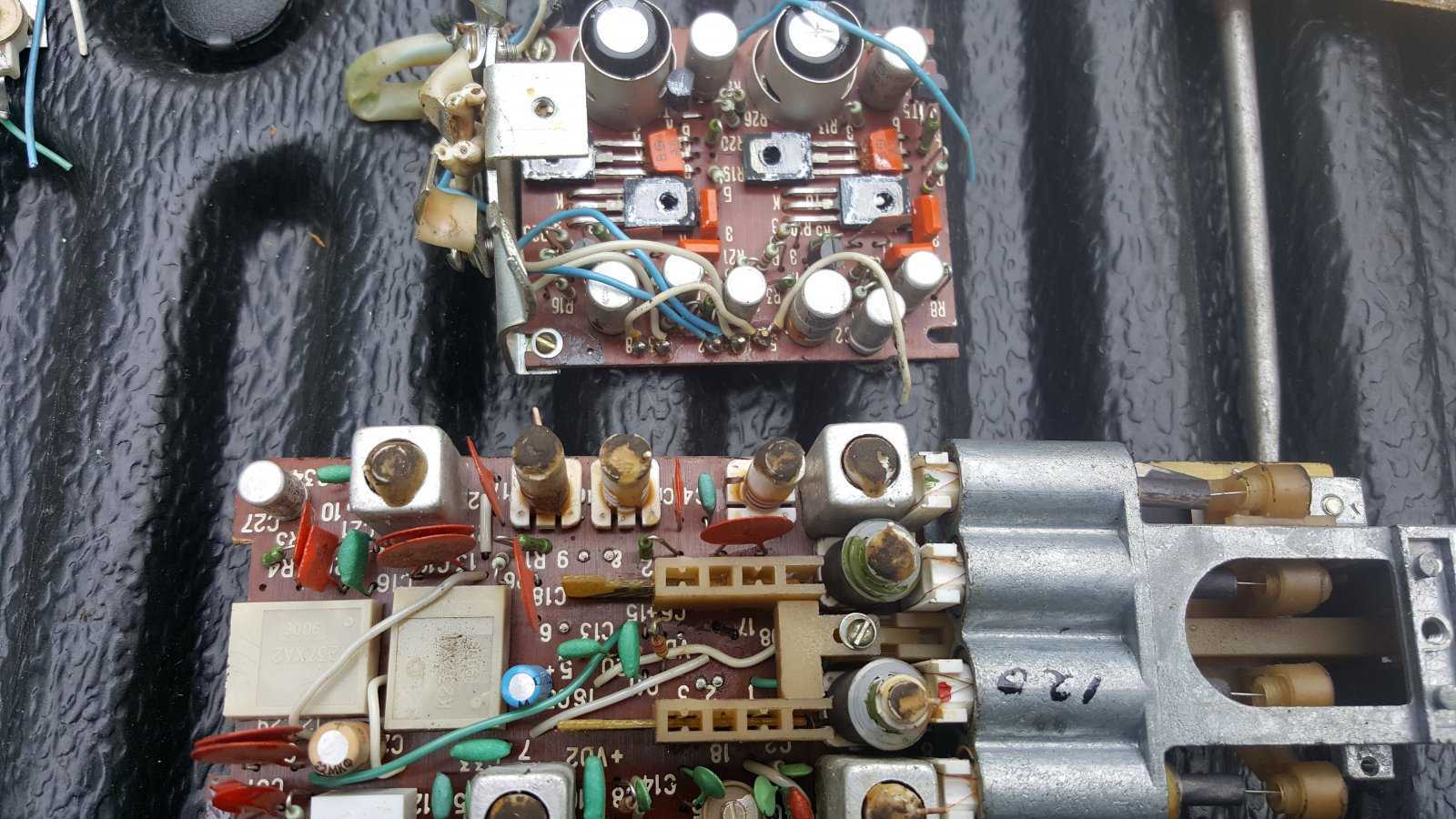

Приемщиков запчастей в первую очередь интересуют микросхемы, находящиеся в пластиковом корпусе, светодиоды в переключательном блоке каналов, транзисторы и конденсаторы.
Ниже можно ознакомиться со списком, в котором показано, в каких телевизорах и сколько содержится драгметаллов (вес указан в граммах):
- «Витязь»: золото – 0,3412, серебро – 7,4606, платина – 0,622, палладий – 0,3199;
- «Радуга-719-1»: золото – 0,3135, серебро – 7,1795, платина – 0,6294, палладий – 0,0339;
- «Электрон-736»: золото – 0,24, серебро – 6,33, платина – 0,225, палладий – 0,0338;
- «Рубин Ц202»: золото – 0,4443, серебро – 3,6787.
В принципе, почти в каждом ТВ содержание драгметаллов незначительное. В последней модели палладий и платина вообще отсутствуют.

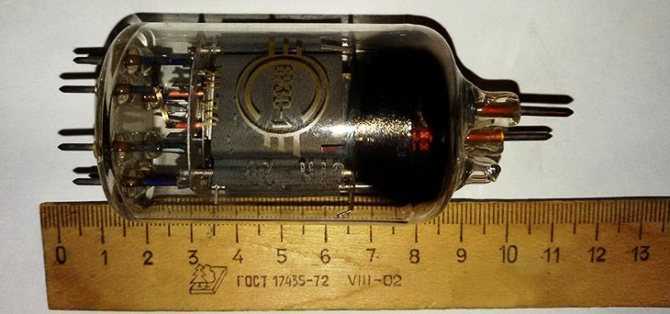

Какие лампы наиболее ценные по количеству драгметаллов
В советских телевизорах содержание драгметаллов, а именно золота/платины гораздо меньше, чем в лампах, используемых в военной промышленности того времени. Раньше, согласно радиоэлектронной технологии, чистым золотом покрывали сетку, расположенную практически вплотную к катоду. Покрытие было необходимо во избежание нагревания сетки катодом, чтобы не возникли электроны и телевизор не взорвался. У старых ламп в некоторых моделях телевизоров даже ножки изготавливались из подобных материалов — для продления времени потребительской эксплуатации.
Например, в лампах ГМИ-19 содержится почти 16 г чистого золота. Также содержание желтого металла (в граммах) прослеживается и в других моделях:
- 2Д9С – 3,0;
- ГИ-19Б – 3,19;
- ГКД1 – 600/50 – 7,8;
- ГМИ11 – 0,9;
- ГМИ14Б – 2,81;
- ГМИ19Б – 16,65;
- ГМИ24Б – 1,8 и т. д.
Содержание платины:
- ГИ-42Б П3 – 1,57;
- ГИ-43Б П3 – 1,63;
- ГИ-50А П3 – 1,68 и т. д.
Содержание серебра:
- ГИ-19Б – 5,14;
- ГИ-24А – 37, 4;
- ГИ-24Б – 48,2;
- ГИ-26Б – 75,0;
- ГИ-33Б – 22,4 и т.д.
Содержание палладия:
- ГИ-39Б – 0,14;
- ГИ-44Б – 0,14;
- ГИ-49Б – 0,1 и т.д.
Телевизоры
За время существования СССР отечественная промышленность выпускала два типа телевизоров – ламповые и транзисторные. В данном случае ламповые телевизоры весьма скудны в плане содержания драгметалов, в частности, ценность представляет исключительно выходной лучевой тетрод, маркированный как 6П36С, 6П44С, 6П45С или ГУ50. То есть заниматься особым поиском данной техники не имеет смысла. разве что случайно попадется под руку. Зато транзисторные модели напичканы драгметаллами более щедро, поскольку именно транзисторы марок КТ 502-503, КТ-310, КТ-814 и КТ-940 содержат драгоценные металлы, в частности, золото и серебро. Некоторые модели телевизоров в малых количествах наделены конденсаторами марки КМ зеленого и красного цвета, а так же желтыми конденсаторами К10-17.
Методы извлечения
Ценные радиодетали в телевизорах содержат чрезвычайно мало драгметаллов, в связи с чем их невозможно получить собственными силами. Для этих целей необходимы соответствующие знания и химическая лаборатория. Также следует учитывать, что добыча золота неминуемо сопровождается вредными для человеческого организма испарениями.
Владельцам устаревших телевизоров, таких как «Горизонт» или «Рекорд», лучше всего продать их в учреждение, скупающее подобные вещи. То же самое касается и зарубежных телеприёмников. С помощью современных технологий специалистам удаётся извлечь золото из самых различных радиодеталей, а приобретение советских телевизоров сейчас достаточно распространено среди предприятий и обычного населения.
Известно, что в 90-х годах, когда огромное количество граждан бывшего СССР оказалось в крайне сложной финансовой ситуации, многие из них разбирали на компоненты уже списанные электронные приспособления, добывая таким образом денежные средства.
Для чего золото в приборах?
Искать драгметалл специалисты советуют в микросхемах, разъемах, полупроводниках, других радиодеталях.
На заре радиоэлектроники стойкие к коррозии токопроводящие контуры и пластины умели делать из драгметаллов. Золото и другие драгметаллы используют для изготовления сим-карт, микросхем и сейчас, но детали стали намного мельче. По содержанию золота в радиодеталях профи определяют возраст техники. Высокое содержание драгметаллов в радиолампах означает, что его наносили на сетку в области катода для корректировки электронов.
Золото применяют там, где исключена коррозия, необходимо предотвратить искрообразование. При внешней разборке драгметаллы бывает сложно заметить, они применяются в виде:
- микроскопических деталей или элементов;
- фольги толщиной в несколько микрон;
- покрытий, сделанных напылением или гальваническим методом.
Больше всего драгметаллов в старых деталях советского образца. По статистике более 80% серебра, используемого в промышленности, потребляет электротехническая отрасль для электро- и радиотехники.
Отслужившие кинескопы – источник вторичных ресурсов. Высокое содержание драгметаллов в электронно-лучевых трубках объясняется сложностью конструкции: электронная пушка, система управления. Утилизировать их сложно, старые телевизоры пылятся на дачах, в гаражах, хотя могут стать источником дохода.
