Реле рэс 9 рс4524205: характеристики, описание, особенности

Содержание драгметаллов в реле РЭС 9 РС4524205

Реле РЭС 9 РС4524205 является электромеханическим устройством, используемым для управления и защиты электрических цепей. В данном реле применяется небольшое количество драгоценных металлов, которые обеспечивают стабильную работу устройства.

Общее содержание драгметаллов в реле РЭС 9 РС4524205 включает следующие элементы:

Золото (Au): Используется в контактах реле для обеспечения низкого сопротивления и надежного контакта. Содержание золота в реле обычно составляет около 1-2 грамма.
Серебро (Ag): Применяется в контактах и клеммах реле для обеспечения высокой электропроводности. Содержание серебра в реле может составлять около 5-10 граммов.
Палладий (Pd): Используется в контактах и диагностических цепях реле для обеспечения стабильной работы при высоких температурах. Содержание палладия в реле обычно составляет около 0,5-1 грамма.

Драгметаллы в реле РЭС 9 РС4524205 играют важную роль в обеспечении надежной и долговечной работы устройства. Они обладают высокой электропроводностью, стойкостью к окислению и механическим воздействиям, что позволяет реле успешно выполнять свои функции в различных условиях эксплуатации.

Таким образом, содержание драгметаллов в реле РЭС 9 РС4524205 составляет один из важных аспектов его конструкции, обеспечивая надежность и качество работы данного устройства.

Описание

Реле РЭС 9 РС4524205 — это электромагнитное реле, предназначенное для управления и защиты различных электрических устройств и систем. Оно используется в сфере энергетики, промышленности, транспорта и других отраслях.

Данное реле имеет следующие характеристики:

Количество контактов: 2 NO (нормально открытых) контакта;
Номинальное напряжение: 24 В;
Номинальный ток: 5 А;
Тип контактов: монтируемые на плату;
Способ монтажа: поверхностный;
Конструктивное исполнение: силовое;
Класс защиты: IP 40.

Реле РЭС 9 РС4524205 обладает высокой надежностью и стабильностью работы. Оно может использоваться в широком диапазоне температур и в различных условиях эксплуатации.

Конструкция реле

   Контакты реле выдерживают 300 000 циклов при
активной нагрузке 2 А/30 В постоянного тока, а также 100 000
циклов при активной нагрузке 0,5 А/115 А переменного тока
частотой 50—1000 Гц.
   Срок службы контактов из сплава ПлИ-10 при активной нагрузке 0,8
А/30 В постоянного тока не менее 800 000 циклов.
   Мощность, потребляемая реле при срабатываний, составляет
0,46—0,51 Вт. Время срабатывания реле при номинальном напряжении
— не более 5 мс, время отпускания — не более 3 мс.
   Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В (эфф). Сопротивление изоляции 100 МОм. Вес реле 20 г.

   Магнитная система реле — П-образная двухкатушечная клапанного
типа, аналогичная таковой у РДЧГ. Диаметр сердечников 3,5 мм, длина их 15 мм, толщина
корпуса 1,5 мм, ширина — 10 мм. Якорь подвешен на оси и имеет по
бокам два удлиненных рычага с изолирующими буксами на концах.
Ход якоря реле 0,3 мм, штифта отлипания нет. Давление в
размыкающем контакте 8—10 Г. Зазор между контактами 0,3 мм.
Давление возвратных пружин 2 х 9 Г.
   Неподвижные контакты имеют цилиндрическую форму, они приварены к
внутренним торцам выводных штырьков, запрессованных в основание
реле. Контакты изготовлены из серебра; для коммутации очень
малых токов и напряжений применялись контакты из золота, а также
сплава марки ПлИ-10; в более поздних варианта этот сплав был
заменён на СрПдМг20-0,3.
   Подвижные контакты приклепаны к подвижным контактным пружинам,
запрессованным одним концом в пластмассовую колодку, укрепленную
на корпусе реле. Рабочая длина подвижных пружин 10 мм, ширина их 2 мм и толщина
0,15 мм. Сферическая поверхность подвижного контакта касается
боковой цилиндрической поверхности неподвижного контакта. Длина
неподвижного контакта 2 мм, диаметр его 0,95 мм. Диаметр
подвижных контактов 1,5 мм, высота 0,4 мм.
   Щеки катушек изготовлены из стеклотекстолита. Обмотка
изолирована от сердечника тремя слоями фторопластовой ленты
толщиной 0,02 мм. Внутренний диаметр обмотки 3,7 мм, длина ее 11
мм и высота 1,6—1,8 мм.
   Обмотка выполнена из теплостойкой эмалированной проволоки марки,
ПЭТВ. Наибольшее сопротивление обмотки 9600 Ом, (d=0,03 мм),
минимальный ток срабатывания 7 мА. Коэффициент возврата реле
0,25—0,45.

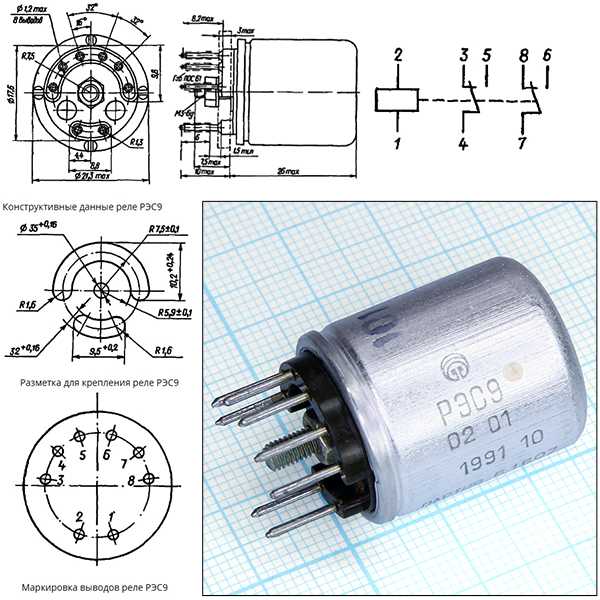

   Основание реле имеет круглую форму и отпрессовано из
теплостойкой пластмассы. В основание
запрессованы по окружности восемь выводных
штырьков из нейзильбера диаметром 0,95 мм для включения в
печатную схему с последующей опайкой.
   В центре основания установлен винт для крепления реле. Реле
защищено цилиндрическим алюминиевым чехлом, кромка которого
развальцована на основании.

Зависимости долговечности t и надежности работы
λ от температуры окружающей среды

сплошная линия — теория; пунктир — эксперимент

1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет
электромагнитных реле для аппаратуры автоматики и связи. М.-Л
: Госэнергоиздат, 1961.
3. Аранович Б.И., Шамрай Б.В. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1965.
4. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., «Энергия», 1965.
5. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
6. Справочник. Часть III. Выпуск 5. Реле и контакторы. — 1966.
7. Игловский И.Г. и Владимиров Г.В. Справочник по
электромагнитным реле. Л., «Энергия», 1975.
8. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
9. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. — М.: Радио и связь, 1982. (Элементы
радиоэлектронной аппаратуры).
10. Каталог «Изделия промышленности
средств связи». Серия 4.
Электромагнитные механизмы (реле).
Тематический выпуск «Электромагнитные
механизмы (реле)». Часть I. — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
11. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 2-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1984.
12. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
13. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 3-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1990.

Сколько драгметаллов в реле РЭС – 9?

Несмотря на то, что реле устроены крайне просто, в них требовалось использовать различные драгметаллы. Из-за массовости производства в реле редко можно встретить золото и платину. Чаще всего встречается серебро и палладий. Не все реле советского производства были богаты драгметаллами. Большинство реле, которые производились миллионами штук, имели в своем составе крайне мизерное количество серебра, которое использовалось для защиты медных контактов от окисления.

Драгоценные металлы в реле РЭС – 9

Но есть экземпляры, в которых имелись практически все драгметаллы, которые использовались для защиты медных контактов в советских радиодеталях. В реле марки РЭС – 9 имелись и платина, и палладий, и серебро с золотом. Стоит отметить, что драгметаллы в реле были распространены крайне неравномерно, но всегда из реле можно было получить хоть немного серебра. В каждом советском реле имелось до грамма серебра, но могло быть и еще меньше.

В РЭС – 9 имелось и золото, что является редкостью для реле, произведенных в СССР. На одно реле марки РЭС – 9 приходилось до 0,15 граммов чистого золота. Серебра было чуть больше – 0,18 граммов. Платины 0,17, а самого дорого на сегодняшний день металла, то есть палладия, было 0,14 граммов на единицу реле.

Достаточно богатый улов ждет тех людей, которые решат заняться поиском советских реле марки РЭС – 9, ведь каждое реле богато очень ценными и дорогими металлами. Эксперты указывают на тот немаловажный факт, что реле с драгметаллами использовались практически в любой электронике, где это было необходимо. Но стоит помнить важную зависимость, касающуюся не только советских реле. Но и всех радиодеталей, произведенных в Советском Союзе, – чем радиодеталь была произведена ближе к девяностым годам прошлого столетия, тем в них меньше имелось драгметаллов.

Драгоценные металлы в реле РЭС – 9

Технологический прогресс нельзя остановить, поэтому количество драгметаллов уменьшалось при совершенствовании технологии нанесения их на поверхности медных контактов в радиодеталях.

◄Назад к статьям

Обзор и характеристики

Реле РЭС 9 паспорт 0002 – это устройство, которое применяется в электроэнергетической системе для защиты и контроля электрического оборудования и сети. Оно предназначено для работы с переменным током частотой 50 Гц.

Основные характеристики реле РЭС 9 паспорт 0002:

Напряжение питания: от 110 до 240 В;
Диапазон рабочих токов: от 0.1 до 500 А;
Класс точности: 0.5, 1, 3;
Количество контактов: 3 NO + 1 NC;
Максимальное коммутируемое напряжение: 660 В;
Максимальная коммутируемая мощность: 5000 ВА;
Тип контактов: электронные;
Степень защиты: IP40;
Рабочая температура: от -25°C до +55°C;
Срок службы: не менее 10 лет.

Реле РЭС 9 паспорт 0002 обладает высокой надежностью и устойчивостью к внешним воздействиям. Оно обладает защитой от короткого замыкания, перегрузки и высокого напряжения.

Кроме того, данное реле имеет компактный размер и простоту в монтаже, что облегчает его использование в различных условиях.

Из-за отсутствия ртутьсодержащих компонентов, реле РЭС 9 паспорт 0002 является экологически безопасным. Оно не содержит вредных веществ и не представляет опасности для окружающей среды.

Содержание драгметаллов в реле РЭС 9 паспорт 0002
Драгметалл
Содержание в реле

Золото
0.01 г
Серебро
0.1 г
Палладий
0.001 г
Платина
0.0001 г

Таким образом, реле РЭС 9 паспорт 0002 является надежным и эффективным устройством для защиты и контроля электрооборудования. Оно соответствует высоким стандартам качества и обладает характеристиками, позволяющими использовать его в широком спектре электротехнических систем.

Применение реле РЭС 9 РС4524205 в различных отраслях

Реле РЭС 9 РС4524205 — это устройство, которое широко применяется в различных отраслях промышленности. Благодаря своим функциональным возможностям и высокой надежности, оно нашло применение во многих сферах деятельности.

1. Промышленное производство.

В промышленном производстве реле РЭС 9 РС4524205 используется для контроля и защиты различных электрических цепей и систем. Они могут быть задействованы для обнаружения перегрузок, коротких замыканий, потери фазы и других электрических неисправностей. Благодаря своей надежности и точности, реле обеспечивает безопасность и эффективность работы промышленных процессов.

2. Энергетика.

В энергетической отрасли реле РЭС 9 РС4524205 применяется для защиты электроустановок, оборудования и проводки от перегрузок и коротких замыканий. Они часто используются в распределительных щитах, подстанциях и электрощитовых, где осуществляется контроль и управление электрической энергией.

3. Транспорт.

В автомобилестроении и других сферах транспорта реле РЭС 9 РС4524205 может использоваться для контроля электрических систем, таких как системы зажигания, освещения, стартеры и генераторы. Они обеспечивают стабильную работу электронных устройств в автомобиле и помогают предотвращать поломки и аварии.

4. Строительство.

В строительной отрасли реле РЭС 9 РС4524205 применяется для контроля электрических систем и сетей, предотвращая перегрузки и короткие замыкания. Они также могут использоваться для управления освещением и другими электрическими устройствами на строительной площадке.

5. Телекоммуникации.

В сфере телекоммуникаций реле РЭС 9 РС4524205 может быть использовано для контроля и защиты электрических систем и оборудования, таких как питание, батареи, световые индикаторы и другие. Они обеспечивают стабильную работу телекоммуникационного оборудования и защиту от перегрузок и коротких замыканий.

В целом, реле РЭС 9 РС4524205 является универсальным устройством, которое может быть использовано в различных отраслях промышленности для контроля и защиты электрических цепей и систем. Благодаря своей надежности и низкой стоимости, оно остается одним из наиболее популярных и востребованных реле на рынке.

Описание изделия

Данное реле представляет собой двухпозиционное и одностабильное устройство. Два переключающих контакта вместе с завальцовкой образуют питающееся от постоянного тока реле.

Основное предназначение состоит коммутации электрических цепей как переменного, так и постоянного тока.

Рэс 9 изготавливается из качественных материалов в соответствии с ГОСТ 16121–79 и техническими условиями предприятия. Наверху устройства указаны номинальные параметры изделия и схема присоединения в различных механизмах. Рассчитано на сопротивление изоляции порядка 100 МОм, а вес менее 20 граммов. Мощность 0,5 Ватт, время срабатывания и отпускания в пределах 5 миллисекунд.

Условия эксплуатации

Столь важные элементы требуют соблюдения соответствующих условий эксплуатации, к которым относятся:

Не более 3 суток при относительной влажности 98 процентов и температуре 35 градусов. Повторное пребывание возможно после нахождения устройства не менее 12 часов в стандартном климате. Пребывание рэс под напряжением 220 вольт в указанных ранее условиях регламентировано двумя сутками.
Может выдерживать атмосферное давление в диапазоне от 666 до 103740 Паскалей.
Выдерживает от 100 до 300 тысяч циклов при разных активных нагрузках.
Изделие выдерживает испытательное напряжение 500 вольт.

Соблюдение указанных выше условий позволяет проработать реле достаточно длительное время и без частых замен

Также важно обеспечить хорошую изоляцию изделия и подобрать нагрузку, оптимальную для работы реле

Характеристики

Реле РЭС 9 РС4524205 предназначено для работы в электрических схемах низкого напряжения и имеет следующие характеристики:

Тип устройства: Реле электромеханическое
Применение: Используется для защиты и контроля электрических схем
Контактная группа: 2 перекидных контакта
Ток нагрузки: До 10 А
Напряжение нагрузки: До 250 В
Номинальное напряжение катушки: 24 В
Потребляемая мощность катушки: 1.2 Вт
Степень защиты: IP40

Эти характеристики делают реле РЭС 9 РС4524205 надежным и удобным в использовании для защиты и контроля электрических схем. Компактный размер и защита от пыли делают его подходящим для использования в различных условиях работы.

Как выбрать и установить реле РЭС 9 РС4524205

Реле РЭС 9 РС4524205 является одним из наиболее популярных реле на рынке, благодаря своей надежности и широкому спектру применения. В этом разделе мы рассмотрим, как правильно выбрать и установить данное реле.

1. Выбор реле

Перед тем, как приступить к выбору реле РЭС 9 РС4524205, необходимо определиться с его основными параметрами:

Тип контактов (нормально разомкнутые, нормально замкнутые или сменные);
Номинальное напряжение и ток контактов;
Монтажный тип (на печатную плату или на DIN-рейку);
Наличие дополнительных функций (защита от перегрузки, защита от короткого замыкания и т.д.).

Изучив технические характеристики устройства, можно определить, подходит ли оно для решения конкретной задачи.

2. Установка реле

Установка реле РЭС 9 РС4524205 включает в себя несколько простых шагов:

Выберите подходящее место для установки реле, учитывая требования по безопасности и электромагнитной совместимости.
Отключите электропитание перед началом работ.
Подготовьте монтажную поверхность и поместите реле на нее.
Подключите провода к соответствующим контактам реле
Обратите внимание на правильное соединение проводов и защиту от короткого замыкания.
Закрепите реле на монтажной поверхности с помощью крепежных элементов.
Проверьте правильность установки реле и подключение проводов.
Включите электропитание и проверьте работу реле.

При установке реле РЭС 9 РС4524205 важно соблюдать все требования производителя и нормы безопасности, чтобы избежать возможных проблем или аварийных ситуаций в будущем. При установке реле РЭС 9 РС4524205 важно соблюдать все требования производителя и нормы безопасности, чтобы избежать возможных проблем или аварийных ситуаций в будущем

При установке реле РЭС 9 РС4524205 важно соблюдать все требования производителя и нормы безопасности, чтобы избежать возможных проблем или аварийных ситуаций в будущем. В случае возникновения затруднений или необходимости получить дополнительную информацию, рекомендуется обратиться к специалистам или проконсультироваться с производителем реле

В случае возникновения затруднений или необходимости получить дополнительную информацию, рекомендуется обратиться к специалистам или проконсультироваться с производителем реле.

Реле РЭС 9 РС4524205

Реле РЭС 9 РС4524205 — это электромеханическое устройство, предназначенное для управления электрическими цепями и защиты электроустановок от перегрузок, коротких замыканий и других аварийных ситуаций.

Характеристики:

Номинальное напряжение: 220 В
Максимальный ток: 25 А
Максимальная мощность: 5500 Вт
Количество контактов: 4 (2 нормально открытых и 2 нормально закрытых)
Тип монтажа: на DIN-рейку

Описание:

Реле РС4524205 обладает высокой надежностью и долговечностью. Оно состоит из электромагнита и контактных групп, которые реагируют на изменение параметров электрической сети и осуществляют управление цепью.

Реле обеспечивает надежную защиту электроустановок путем автоматического разрыва цепи при возникновении перегрузок или коротких замыканий. При этом, после устранения причины аварии, реле автоматически восстанавливает свою работу.

Особенности:

Компактные размеры и удобный монтаж на DIN-рейку позволяют легко интегрировать реле в электрощитовое оборудование.
Наличие двух нормально открытых и двух нормально закрытых контактов позволяет использовать реле для различных типов управления и защиты.
Высокая надежность работы реле обеспечивает стабильность электрической системы и предотвращает возникновение аварийных ситуаций.
Простота в использовании и низкое энергопотребление делают реле РЭС 9 РС4524205 экономичным и удобным в эксплуатации.

Реле РЭС 9 РС4524205 является надежным и эффективным устройством для управления и защиты электроустановок. Благодаря своим характеристикам и особенностям, оно может быть использовано в различных областях промышленности и бытовой сфере.

Особенности

Реле РЭС 9 РС4524205 предлагает следующие особенности:

Многофункциональность: реле обладает широким спектром функций, включая защиту от перегрузки и короткого замыкания, контроль напряжения и задержку времени. Это позволяет использовать реле в различных сценариях и обеспечивает надежную работу системы.
Высокая надежность: РЭС 9 РС4524205 имеет высокую степень защиты от внешних воздействий, включая пыль и влагу. Это гарантирует стабильную работу реле даже в сложных условиях.
Простота установки и настройки: реле легко устанавливается на DIN-рейку, и его настройка не требует специальных навыков или инструментов. Это упрощает процесс установки и экономит время.
Долговечность и экономичность: РЭС 9 РС4524205 обладает высокими характеристиками надежности и долговечности. Благодаря этому, реле имеет длительный срок службы и не требует частой замены или технического обслуживания. Это экономит время и средства.
Удобство использования: реле оснащено удобной системой индикации и регулировки, что позволяет легко контролировать работу системы и вносить необходимые изменения. Это делает использование реле удобным и эффективным.

Реле рэс 9 рс4524205: характеристики, описание и функции
