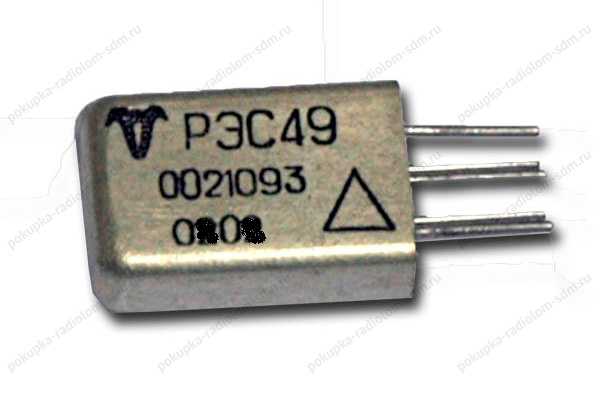

Рэс49 423 реле: содержание драгметаллов, характеристики и преимущества

Содержание драгметаллов в Рэс49 423 реле

Рэс49 423 реле – это устройство, которое используется для управления электрическими цепями. Одним из важных аспектов при производстве реле является содержание драгметаллов. Драгметаллы – это редкие и ценные металлы, которые обладают особыми химическими и физическими свойствами.

Содержание драгметаллов в Рэс49 423 реле варьируется в зависимости от производителя и модели. Однако, основным драгметаллом, которым обеспечивается работа реле, является серебро.

Серебро – это благородный металл, который отличается высокой электропроводностью и устойчивостью к окислению. Оно широко применяется в электронике, в том числе и в реле, благодаря своей надежности и долговечности.

Важно отметить, что содержание драгметаллов в Рэс49 423 реле должно соответствовать определенным стандартам и нормативам, чтобы гарантировать качество и надежность работы устройства. Производители реле стремятся использовать минимальное количество драгметаллов, оставаясь при этом в пределах требований к эффективности и долговечности устройства

В таблице ниже приведены основные характеристики содержания драгметаллов в Рэс49 423 реле:

Драгметалл	Содержание, %
Серебро	от 90 до 95
Палладий	от 2 до 5
Золото	от 0,1 до 1
Платина	от 0,1 до 0,5

Из таблицы видно, что основным драгметаллом в Рэс49 423 реле является серебро, которое составляет до 95% содержания. Палладий, золото и платина присутствуют в устройстве в меньших количествах, но также вносят свой вклад в его работу.

Содержание драгметаллов в Рэс49 423 реле играет важную роль в обеспечении эффективности и надежности работы устройства. Правильное соотношение металлов позволяет удовлетворить потребности электрической цепи и обеспечить стабильное функционирование реле на протяжении всего срока службы.

Конденсаторы

Конденсаторы, содержащие драгметаллы:

Конденсаторы керамические монолитные следующих серий: КМ3, КМ4, КМ5, + КМ6, К10-17, К10-26, К10-48.
Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
Конденсаторы КМ5 группы Н30 зелёного цвета- это конденсаторы, на которых чётко написано «Н30».
Советские бескорпусные конденсаторы покупаем всех размеров, импорт не подмешивать, сразу видно.
Импортные бескорпусные конденсаторы в настоящее время не принимаем.
Конденсаторы импортные, определённых марок (смотрите в фотокаталоге).
Конденсаторы танталовые следующих серий: К52-9, ЭТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
Конденсаторы К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73п-2, К73-3, К73-9, К78-2 и подобные не подходят, такие не покупаем.
Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
Ёмкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ, микромодули, ГИС.

Конструкция реле

   Магнитопровод реле содержит два полюсных наконечника (7) Г-образной формы, плоские
сердечник (4) и якорь (2) с полуосями-цапфами, расположенными вдоль короткой оси симметрии
якоря. Детали магнитопровода изготовляются из мягкой стали марки ЭА. При сборке
магнитопровода якорь и полюсные наконечники плотно прижимаются друг к другу своими
плоскостями, после чего полюсные наконечники по своим торцам в расширенной части
полюсов соединяются с помощью сварки со стойкой (8) и накладкой (6), которые изготовляются
из нейзильбера. При сборке магнитопровода полуоси-цапфы якоря входят в отверстия
в накладке и стойке. В исходном положении якорь удерживается у ограничительного упора
3 накладки усилием возвратной пружины. После сборки якоря с полюсными наконечниками
между удлиненными свободными концами последних устанавливается сердечник
с предварительно надетой на него катушкой (5) с обмоткой. Выступающие из катушки концы
сердечника привариваются к свободным концам полюсных наконечников.
   Контактный узел содержит два неподвижных контакта (9) и одну подвижную контактную пружину
(10). Неподвижные замыкающий и размыкающий контакты и подвижная контактная пружина
изготовляются из пружинно-контактного сплава на основе серебра и не имеют
прикрепленных к пружинам контактов деталей. Для возможности коммутации малых токов
и напряжений контактные пружины покрыты гальваническим путем тонким слоем золота.
После регулировки контактного узла на цоколь устанавливается магнитная система.
Три выступа на стойке вставляются в пазы на цоколе, после чего соединяются с ним
с помощью сварки. Переключение контактов при срабатывании реле и повороте якоря
производится стеклянным шариком (1), расположенным на металлическом штырьке, который
закреплен на одном из плеч якоря.
   Регулировка реле производится путем изменения свободного хода якоря и изгиба штырька
со стеклянным шариком на якоре. Реле после регулировки закрывается кожухом
и герметично запаивается.

Якорь (1) поворачивается по часовой стрелке (в сечении А—А)
вокруг оси (0) под действием электромагнитных сил, возникающих в рабочих зазорах
между полюсами электромагнита и якорем. К якорю жестко прикреплен
толкатель (10) со стеклянным изолирующим шариком (7), который изгибает
подвижную контактную пружину (3), консольно закрепленную на выводе (5),
изолированном от цоколя (основания) (9) реле с помощью стеклянной «слезки» (4).
Контактные пружины (3), (6), (8) выполнены из пружинно-контактного
сплава на основе серебра.
На концах неподвижных контактных пружин (6) и (8) выдавлены
сферические поверхности, по которым и происходит контактирование.
Аналогичным образом устроены не показанные на рисунке выводы катушки реле,
а также неподвижных контактов — размыкающего (6) и замыкающего (8).
Оболочка (2) реле герметично присоединена к цоколю.

1. Ройзен В. З. Миниатюрные герметичные электромагнитные
реле. Л., «Энергия», 1976. (Б-ка по автоматике. Вып. 564).
2. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
3. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. — М.: Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
4. Каталог «Изделия промышленности средств связи». Серия 4.
Электромагнитные механизмы (реле). Тематический
выпуск «Электромагнитные механизмы (реле)». Часть
I. — Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1983.
5. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.
— 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
6. Электромеханические элементы автоматики: учеб. для вузов по спец.
«Электрич. аппараты»/Б.К. Буль, О.Б. Буль, В.А. Азанов, В.Н. Шоффа. —
М.: Высш. шк., 1988.
7. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
8. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.
— 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.

Преимущества использования Рэс49 423 реле

1. Надежность и долговечность

Рэс49 423 реле обладает высокой надежностью и долговечностью. Оно способно выдерживать длительную эксплуатацию без потери своих характеристик и функциональности.

2. Высокая точность и стабильность работы

Данное реле обеспечивает высокую точность и стабильность работы, что позволяет использовать его в различных задачах и приложениях. Оно способно точно регулировать и контролировать электрические сигналы.

3. Удобство в эксплуатации

Рэс49 423 реле имеет простую и удобную конструкцию, что облегчает его установку и настройку. Оно также просто подключается к другим электрическим устройствам, что делает его использование удобным для специалистов различных профессий.

4. Широкий спектр применения

Данное реле может использоваться в различных сферах и приложениях, включая автомобильную промышленность, промышленное оборудование, электротехнику и другие. Благодаря своей надежности и точности работы, Рэс49 423 реле широко используется в различных отраслях.

5. Экономичность

Рэс49 423 реле является энергосберегающим устройством, что позволяет снизить энергопотребление и выгодно влияет на снижение эксплуатационных расходов. Это делает его экономичным решением для организаций и предприятий.

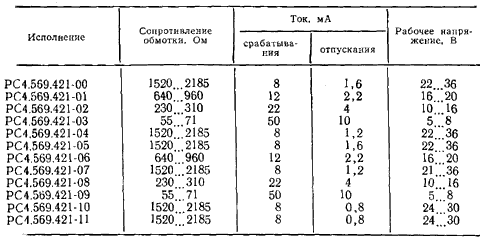

Характеристики Рэс49 423 реле

Рэс49 423 реле – это электромеханическое устройство, предназначенное для контроля и управления сигналами, возникающими в электрических цепях. Оно относится к группе временных реле и применяется в различных отраслях промышленности и в бытовых условиях.

Вот основные характеристики Рэс49 423 реле:
