Структура и принципы работы[править | править код]

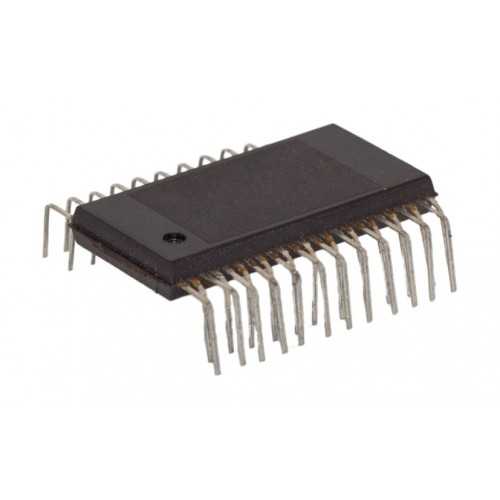

КР145ИК1901 относится к серии управляющих микросхем К145ИК19, работающим по жёстко заданной программе, записанной во внутреннее ПЗУ. Структурную схему БИС этого семейства можно представить так:
В устройстве управления ПЗУ программ содержит программы из стандартных команд для арифметико-логического устройства (АЛУ) объёмом 128 20-разрядных слов. Каждое слово определяет трёхразрядный код условного перехода (КУС), семиразрядный код адреса следующей команды, выбора адреса из ПЗУ синхропрограмм и кода модификации синхропрограммы (КОМ). Постоянное запоминающее устройство синхропрограммы задаёт адреса в ПЗУ микрокоманд и их временную привязку, т. е. синхронизирует обработку информационного слова с движением информации в сдвиговых регистрах оперативной памяти. ПЗУ микрокоманд осуществляет непосредственное управление АЛУ путём задания элементарных операций, таких, как пересылки, сдвиги, логическое сравнение, суммирование и т. п.
Арифметико-логическое устройство, включающее мультиплексор данных, одноразрядный сумматор, регистр статуса, аккумулятор, регистры оперативной памяти РгМ, PгR, S1, блок констант, регистр индикации, выходную матрицу и два буферных регистра S2 и S3 для выдачи внешних управляющих сигналов, предназначено для обработки информационных слов, хранения их и выдачи результатов обработки в виде управляющих сигналов на внешние устройства.
Управляющие сигналы выдаются на внешние устройства через буферные регистры S2 и S3, информация для отображения на индикаторном устройстве выдается параллельно через регистр индикации и выходную матрицу, в которой двоичные коды преобразуются в коды семисегментных десятичных цифр. Рассматриваемая структура АЛУ позволяет задавать определенные режимы работы схемы по состоянию регистра статуса, подключенного на выход сумматора. Изменение состояния регистра статуса осуществляется при обработке содержимого регистров РгМ, PгR, S1, блока констант. Для расширения памяти регистров РгМ и PгR, если это потребуется при перепрограммировании и изменении назначения БИС, предусмотрена возможность подключения последовательно внешних регистров памяти (в варианте КР145ИК1901 не используется). Устройство синхронизации (УС) предназначено для генерации четырех фазовых импульсов Ф1-Ф4, обеспечивающих синхронизацию всех процессов приема, обработки и выдачи
информации. Устройство синхронизации содержит задающий генератор (ЗГ), формирующий прямоугольные импульсы Ф1-Ф4, двоичный счетчик, формирующий временные последовательности синхронизирующих импульсов E1-ЕЗ, Dl-D4. В момент окончания одного цикла работы УС формируется импульс СИ, который может быть использован для различных целей во внешних устройствах.

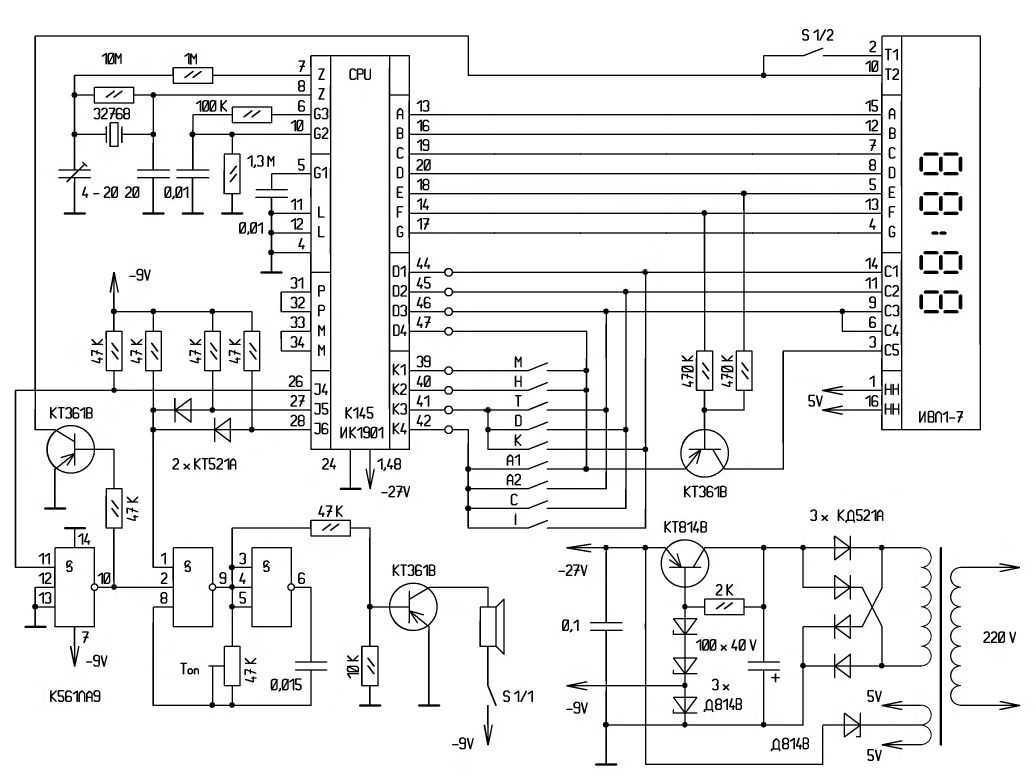

Часы «Электроника 13.11А», работающие под управлением микросхемы КР145ИК1901.
Для задания ЗГ необходимого режима работы имеется возможность подключения времязадающих RC-цепей или внешнего кварцевого резонатора 32768 Гц. Задающий генератор настроен на частоту 32768 Гц. Поэтому доступ к памяти осуществляется со скоростью обмена, равной 32768 бит/с. При счете текущего времени основная частота ЗГ делится на 64 и, таким образом, формируется временной интервал 1/512 с, равный времени исполнения команды, считанной из ПЗУ программ, а также периоду повторения циркуляции информации в оперативных регистрах PгM, PгR. Нормировано и суммарное время опроса состояния клавиатуры, анализа состояния сигналов и схемы в целом, время выдачи выходной информации. Это время не должно превышать 0,5 с.

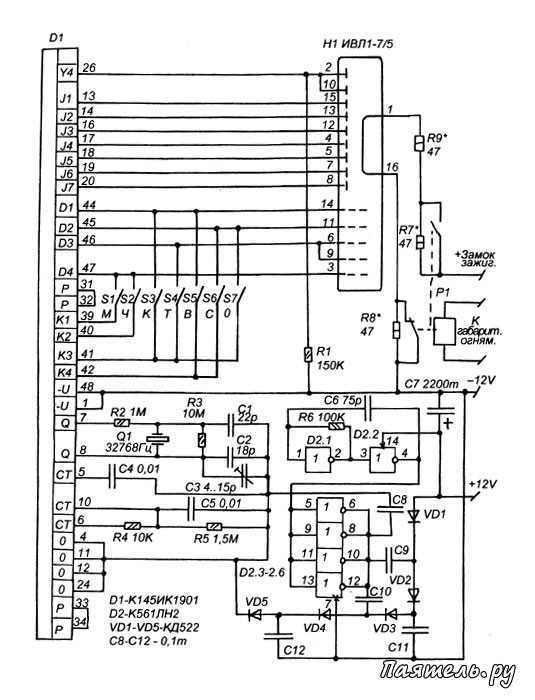

Описание схемы часов Кр145ик1901
Схема часов Кр145ик1901 представляет собой электронные часы с цифровым дисплеем. Они основаны на микросхеме Кр145ик1901, которая выполняет функции управления и вывода информации на дисплей.
Схема состоит из следующих основных компонентов:
- Микросхема Кр145ик1901 — является главным элементом схемы. Она отвечает за управление и вывод информации на дисплей.
- Кварцевый резонатор — используется для генерации точного сигнала времени.
- Регулирующий резистор — позволяет настроить точность работы часов.
- Дисплей — отображает текущее время в цифровом формате. Обычно представляет собой 7-сегментный светодиодный дисплей.
- Кнопки управления — используются для настройки времени и других параметров часов.
- Элементы питания — обеспечивают питание для работы схемы.
Действие схемы следующее:
- Микросхема Кр145ик1901 получает сигнал от кварцевого резонатора, который определяет основной тактовый сигнал часов.
- Микросхема Кр145ик1901 обрабатывает этот сигнал и подает соответствующие сигналы на дисплей для отображения времени.
- Пользователь может использовать кнопки управления для настройки времени и других параметров часов.
- Схема также может включать дополнительные функции, такие как будильник, таймер и т. д.
Схема часов Кр145ик1901 является надежной и точной системой, обеспечивающей удобное отображение времени на дисплее.
Команды управляющего устройства[править | править код]
Управляющее устройство КР145ИК1901 имеет следующие команды:
| Обозначение | Команда | Клавиатура |
|---|---|---|
| Ч | Часы | K2-D4 |
| М | Минуты | K1-D4 |
| Б1 | Будильник-1 | K4-D4 |
| Б2 | Будильник-2 | K4-D3 |
| K | Коррекция | K3-D1 |
| С | Секундомер | K4-D2 |
| О | Останов | K3-D2 |
| Т | Таймер | K3-D3 |
| В | Выключение сигналов управления | K4-D1 |
| * | Останов+Установка значений:Будильник-1: 00:00Будильник-2: 59:59 | K3-D4 |
| * — недокументированная функция |
Команда установки минут (М) осуществляется подачей сигнала с выхода D4
на вход К1, а установки часов (Ч) — с выхода D4 на вход К2, при этом к предыдущим показаниям соответствующего времени прибавляется единица с частотой 2 Гц.
С помощью команды «Коррекция» (К) осуществляется обнуление разрядов минут (секунд), далее счет продолжается с 00 мин (00 с), а в разряде часов информация не меняется.
Режим таймера (Т) совмещен с работой в режиме «Будильника 1» (Б1) и их одновременное использование недопустимо. В этом режиме осуществляется обратный отсчет времени, установленного в программе работы режима Б1. При этом значения времени, установленные в разрядах часов и минут, воспринимаются в режиме таймера как значения минут и секунд соответственно. В момент достижения значения 00 мин 00 с при работе таймера счет времени прекращается и выдастся сигнал управления, говорящий об окончании заданного интервала времени. В режиме секундомера (С) происходит ежесекундное приращение информации, причем в адресе минут индицируются секунды, а часов — минусы. По команде «Останов» (О) на индикаторе фиксируются показания текущего времени. В регистрах эта информация также сохраняется.
Управляющее устройство (или, как говорят на Западе, микроконтроллер) позволяет сравнивать текущее значение времени с предварительно установленный с помощью команд Б1 и «Будильник 2» (Б2) значениями. В момент совпадения текущего и заданного в режиме Б1 или Б2 времени выдаются управляющие сигналы по независимым друг от друга каналам (Y5 и Y6). Длительность управляющего сигнала составляет 55 с. Команды Б1 и Б2 устанавливают режим занесения контрольного времени для Б1 или Б2, а при этом Признак режима выдается на индикаторе как 55 ч 55 мин, а само время выдачи управляющего сигнала устанавливается командами «Ч» и «М». Программы работ Б1 и Б2 заносятся в отдельные регистры памяти и позволяют использовать их многократно. По командам Б2 или Б1 содержимое программ выдается для контроля. По управляющим сигналам можно включать в режиме будильника звуковую сигнализацию или, например, используя режим Б1 (управляющим сигналом Y5), включать какую-либо нагрузку, а по режиму Б2 (управляющим сигналом Y6) — выключать.
Прервать сигналы управления Y4—Y6 (например, звуковой сигнализации) можно либо, отключив питание сигнального устройства, либо по команде В осуществить возврат к режиму текущего времени.
Электрические параметры[править | править код]
|
|
| Основные электрические параметры в диапазоне температур от –10 до +55°C | ||
| Наименование параметра, единица измерения | Норма | Примечание |
|---|---|---|
| Выходное напряжение высокого уровня, В, не менее | –9,5 | Выходы РгR, РгM |
| –27,0 | Выходы D1—D4, J1—J7, Y1—Y6 | |
| Выходное напряжение низкого уровня, В, не более | –2,0 | Выходы РгR, РгM |
| –1,3 | Выходы D1—D4, J1—J7, Y1—Y6 | |
| Ток потребления, мА, не более | 8,0 | |
| Ток утечки на входах, мкА, не более | 3,0 | |
| Длительность импульсов тактовых сигналов Ф1, Ф3, мкс, не менее | 3 | |
| не более | 6 |
Подключение и настройка схемы часов Кр145ик1901
Схема часов Кр145ик1901 — это устройство, предназначенное для отображения времени в виде цифрового дисплея. Подключение и настройка данной схемы несложны, и следующая инструкция поможет вам справиться с этим заданием.
1. Подключение схемы
- Подготовьте все необходимые компоненты: схему Кр145ик1901, пайку, печатную плату, питание.
- Определите место на печатной плате, где будет располагаться схема, и припаяйте ее к соответствующим контактам на плате.
- Убедитесь, что все контакты схемы надежно припаяны и не имеют проводящих мостиков или короткого замыкания.
- Подсоедините питание к схеме, следуя указаниям в технической документации или маркировке на самой схеме.
2. Настройка часов
- Убедитесь, что схема получает стабильное и достаточное питание.
- Настройте текущую дату и время на схеме, используя соответствующие кнопки или переключатели, если они предусмотрены.
- Проверьте правильность отображения времени на цифровом дисплее. Если необходимо, отрегулируйте яркость дисплея.
- Если схема Кр145ик1901 предусматривает настройку будильника или других функций, выполните их установку согласно инструкции или документации.
В случае возникновения проблем с подключением или настройкой схемы Кр145ик1901, рекомендуется обратиться к технической документации или проконсультироваться с профессионалом в данной области
Следуйте инструкциям с осторожностью и не допускайте ошибок, чтобы правильно настроить и пользоваться этой схемой
Преимущества использования схемы без трансформатора
1. Экономия места и средств.
Использование схемы часов Кр145ик1901 без трансформатора позволяет существенно сократить количество компонентов и элементов, что снижает занимаемое пространство на плате и уменьшает стоимость сборки и производства.
2. Увеличение надежности системы.
Отсутствие трансформатора в схеме часов Кр145ик1901 исключает вероятность его поломки или перегрева. Это приводит к увеличению надежности системы и продолжительности ее работы без неисправностей, что является особенно важным для критических для работу устройств и систем, непрерывность работы которых важна для безопасности и своевременного исполнения задач.
3. Снижение энергопотребления.
Схема часов Кр145ик1901 без трансформатора потребляет меньшее количество энергии по сравнению с традиционной схемой с трансформатором. Это позволяет сократить затраты на энергопотребление и повысить энергоэффективность системы в целом. Более низкое энергопотребление также снижает вероятность перегрева и повреждения компонентов системы.
4. Легкость в эксплуатации и обслуживании.
Отсутствие трансформатора делает схему часов Кр145ик1901 более простой и удобной в использовании
Пользователям необходимо обращать внимание только на работу с основными узлами и деталями, что упрощает процесс обслуживания и ремонта системы
5. Возможность улучшения качества сигнала.
Схема часов Кр145ик1901 без трансформатора может обеспечить более четкую и стабильную передачу сигнала
Это особенно важно при работе с чувствительными системами, такими как системы связи или измерительные устройства, где точность передачи сигнала имеет решающее значение
Вывод:
Использование схемы часов Кр145ик1901 без трансформатора предоставляет ряд преимуществ, включая экономию пространства и средств, повышение надежности и энергоэффективности системы, удобство в эксплуатации и обслуживании, а также улучшение качества сигнала. Это делает данную схему привлекательным решением для различных технических устройств и систем, требующих точного и надежного функционирования.
Компоненты для сборки схемы часов Кр145ик1901
Для сборки схемы часов Кр145ик1901 без трансформатора необходимо приобрести следующие компоненты:
- Микросхема Кр145ик1901
- Кварцевый резонатор
- Конденсаторы емкостью 18-22 пФ (для подключения кварцевого резонатора)
- Резисторы сопротивлением 10 кОм (для делителя напряжения)
- Электролитический конденсатор емкостью 10 мкФ (для стабилизации напряжения)
- Диоды 1N4148 (для установки на плату)
- Транзисторы КТ315 (или аналоги)
- Пластина с контактами
- Используемый внешний блок питания
Также может потребоваться дополнительное оборудование для пайки и монтажа компонент:
- Паяльник с тонким наконечником
- Паяльная паста или флюс
- Пинцет
- Дополнительные провода и разъемы для подключения
Важно убедиться, что выбранные компоненты соответствуют требованиям схемы и совместимы между собой. При необходимости, можно обратиться к документации и рекомендациям производителя для правильного подбора компонентов
Подготовка к сборке схемы часов Кр145ик1901
Схема часов Кр145ик1901 является интересным проектом, который можно самостоятельно собрать. Для начала сборки схемы необходимо подготовиться и учесть несколько важных моментов.
Выбор места для сборки
Перед началом сборки схемы выберите хорошо освещенное место и удобное рабочее место, где вам будет удобно работать с мелкими деталями. Помимо этого, убедитесь, что рабочее место свободно от посторонних предметов, которые могут помешать сборке.
Инструменты и материалы
Перед началом сборки схемы убедитесь в наличии необходимых инструментов и материалов:
- Паяльник с тонким наконечником;
- Флюс для пайки;
- Олово для пайки;
- Чистящий раствор или спирт для очистки печатной платы;
- Набор отверток;
- Кусачки;
- Пинцет;
- Небольшая плоская платформа для работы с деталями.
Подготовка деталей
Проверьте комплектацию и состояние каждой детали из схемы. Убедитесь, что все детали находятся в комплекте, отсутствуют повреждения или дефекты. Если обнаружены дефекты, замените деталь или воспользуйтесь новой.
Печатная плата
Приступайте к сборке схемы только после тщательного осмотра печатной платы. Убедитесь, что плата не имеет видимых повреждений или трещин. Если обнаружены повреждения, замените плату.
Также перед сборкой необходимо провести подготовительные работы с платой:
- Очистите плату от пыли и загрязнений с помощью чистящего раствора или спирта.
- При необходимости обработайте пайку мест с помощью паяльной станции или паяльником.
- Убедитесь в качественном контакте элементов платы.
Пайка
Перед началом пайки обязательно прогрейте паяльник до рабочей температуры и используйте флюс для облегчения пайки. Нанесите небольшое количество флюса на контактные поверхности деталей и паяльной пастой
Осторожно пайте каждую деталь, следя за сохранением правильной полярности и соединениями согласно схеме
Обратите внимание на правильность подключения деталей и соединение проводов
После завершения сборки измерьте собранную схему с помощью приборов (мультиметра) для проверки ее работоспособности. Убедитесь, что все элементы схемы были правильно смонтированы и функционируют.
Следуя указанным рекомендациям, вы готовы к сборке схемы часов Кр145ик1901 без трансформатора. Удачи в сборке!
Монтаж схемы часов Кр145ик1901 без трансформатора
Схема часов Кр145ик1901 без трансформатора является достаточно простой и может быть собрана даже без специальных навыков и опыта работы с электроникой. Ниже приведены пошаговые инструкции по монтажу данной схемы.
- Подготовка компонентов
Перед началом сборки необходимо подготовить все необходимые компоненты:
- Микросхема Кр145ик1901
- Резисторы
- Конденсаторы
- Индикаторные лампочки
- Кнопки управления
- Панель и корпус для монтажа
Проверьте наличие всех компонентов и убедитесь, что они в хорошем состоянии.
Сборка схемы
Соедините все компоненты согласно схеме, используя печатные платы или провода:
- Подключите микросхему Кр145ик1901 к соответствующим контактам на плате
- Подключите резисторы и конденсаторы в соответствии с их значениями
- Соедините индикаторные лампочки и кнопки управления
Монтаж в корпус
Поместите собранную схему в корпус:
- Закрепите печатные платы или провода на специальной панели
- Прикрепите индикаторные лампочки и кнопки к корпусу
- Установите панель с собранной схемой в корпус
Подключение питания
- Аккумулятор с соответствующим напряжением
- Батареи
- Источник постоянного тока
Подключите выбранный источник питания к соответствующим контактам на схеме.
Проверка и настройка
После завершения монтажа и подключения питания, проверьте работоспособность схемы:
- Убедитесь, что индикаторные лампочки работают и отображают правильное время
- Проверьте работу кнопок управления
- Настройте время и другие параметры согласно инструкции к схеме
Вот и все! Схема часов Кр145ик1901 без трансформатора успешно собрана и готова к использованию. Наслаждайтесь работой ваших новых часов!
Рекомендации по использованию схемы часов Кр145ик1901 без трансформатора
1. Подготовка к использованию
- Убедитесь, что у вас есть все необходимые компоненты для сборки часов согласно схеме Кр145ик1901 без трансформатора.
- Осмотрите все компоненты на предмет повреждений или дефектов.
- Проверьте наличие инструментов, необходимых для сборки и пайки.
2. Сборка схемы часов
- Расположите все компоненты и плату согласно схеме.
- Припаяйте все компоненты на плату в соответствии с указаниями схемы.
- Убедитесь, что все пайки выполнены качественно и надежно.
3. Подключение питания
- Подключите источник питания к соответствующим контактам на плате.
- Убедитесь, что напряжение питания соответствует требованиям схемы (обычно 5 В).
4. Настройка времени
- Включите питание и дождитесь запуска часов.
- Используя кнопки (если предусмотрены), настройте текущее время.
- Убедитесь, что часы работают корректно и отображают правильное время.
5. Использование и обслуживание
- Разместите собранные часы в желаемом месте с учетом требований по безопасности.
- Регулярно проверяйте работоспособность часов и их точность.
- При необходимости паяйте или заменяйте компоненты по инструкции.
Следуя указанным рекомендациям, вы сможете успешно собрать и использовать схему часов Кр145ик1901 без трансформатора. При возникновении сложностей обращайтесь к дополнительной литературе или консультантам, специализирующимся на электронике.
Выводы о схеме часов Кр145ик1901 без трансформатора
Изучив схему часов Кр145ик1901 без трансформатора, можно сделать следующие выводы:
- Простота схемы: Схема часов Кр145ик1901 без трансформатора достаточно проста и может быть выполнена без особых навыков в электронике. Наличие только нескольких основных компонентов делает ее легко понятной и доступной для самостоятельного выполнения.
- Отсутствие трансформатора: Главной особенностью данной схемы является отсутствие трансформатора. Вместо него используются различные стабилизирующие цепи на основе конденсаторов и диодов. Это позволяет упростить схему и снизить стоимость изготовления часов.
- Принцип работы: Схема часов Кр145ик1901 без трансформатора основана на использовании частотной делительной схемы, где основной источником сигнала является кварцевый резонатор. Вся схема разделена на несколько блоков, включающих генератор, делитель, дешифратор и счетчик, которые обеспечивают правильное отображение времени.
- Малая потребляемая мощность: Благодаря отсутствию трансформатора и использованию эффективных стабилизирующих цепей, схема часов Кр145ик1901 без трансформатора имеет низкую потребляемую мощность. Это делает ее энергоэффективной и экономичной в использовании.
- Возможность модификации и улучшения: Схема часов Кр145ик1901 без трансформатора предоставляет широкие возможности для модификаций и улучшений. Например, можно добавить различные дополнительные функции, такие как будильник, таймер или календарь. Кроме того, можно изменить дизайн и внешний вид часов, чтобы они соответствовали индивидуальным предпочтениям и требованиям.
Таким образом, схема часов Кр145ик1901 без трансформатора представляет собой простую и доступную конструкцию, которая отлично подходит для самостоятельного изготовления и использования. Она имеет низкую потребляемую мощность и предоставляет возможности для модификаций и улучшений. При желании можно внести свои изменения в схему и создать уникальные и стильные часы, которые будут отличным дополнением к интерьеру любого помещения.
