Описание и характеристики реле рэс 9

Обзор и характеристики

Реле РЭС 9 паспорт 0002 – это устройство, которое применяется в электроэнергетической системе для защиты и контроля электрического оборудования и сети. Оно предназначено для работы с переменным током частотой 50 Гц.

Основные характеристики реле РЭС 9 паспорт 0002:

• Напряжение питания: от 110 до 240 В;
• Диапазон рабочих токов: от 0.1 до 500 А;
• Класс точности: 0.5, 1, 3;
• Количество контактов: 3 NO + 1 NC;
• Максимальное коммутируемое напряжение: 660 В;
• Максимальная коммутируемая мощность: 5000 ВА;
• Тип контактов: электронные;
• Степень защиты: IP40;
• Рабочая температура: от -25°C до +55°C;
• Срок службы: не менее 10 лет.

Реле РЭС 9 паспорт 0002 обладает высокой надежностью и устойчивостью к внешним воздействиям. Оно обладает защитой от короткого замыкания, перегрузки и высокого напряжения.

Кроме того, данное реле имеет компактный размер и простоту в монтаже, что облегчает его использование в различных условиях.

Из-за отсутствия ртутьсодержащих компонентов, реле РЭС 9 паспорт 0002 является экологически безопасным. Оно не содержит вредных веществ и не представляет опасности для окружающей среды.

Содержание драгметаллов в реле РЭС 9 паспорт 0002
Драгметалл
Содержание в реле

Золото
0.01 г
Серебро
0.1 г
Палладий
0.001 г
Платина
0.0001 г

Таким образом, реле РЭС 9 паспорт 0002 является надежным и эффективным устройством для защиты и контроля электрооборудования. Оно соответствует высоким стандартам качества и обладает характеристиками, позволяющими использовать его в широком спектре электротехнических систем.

Описание изделия

Данное реле представляет собой двухпозиционное и одностабильное устройство. Два переключающих контакта вместе с завальцовкой образуют питающееся от постоянного тока реле.

Основное предназначение состоит коммутации электрических цепей как переменного, так и постоянного тока.

Рэс 9 изготавливается из качественных материалов в соответствии с ГОСТ 16121–79 и техническими условиями предприятия. Наверху устройства указаны номинальные параметры изделия и схема присоединения в различных механизмах. Рассчитано на сопротивление изоляции порядка 100 МОм, а вес менее 20 граммов. Мощность 0,5 Ватт, время срабатывания и отпускания в пределах 5 миллисекунд.

Условия эксплуатации

Столь важные элементы требуют соблюдения соответствующих условий эксплуатации, к которым относятся:

1. Не более 3 суток при относительной влажности 98 процентов и температуре 35 градусов. Повторное пребывание возможно после нахождения устройства не менее 12 часов в стандартном климате. Пребывание рэс под напряжением 220 вольт в указанных ранее условиях регламентировано двумя сутками.
2. Может выдерживать атмосферное давление в диапазоне от 666 до 103740 Паскалей.
3. Выдерживает от 100 до 300 тысяч циклов при разных активных нагрузках.
4. Изделие выдерживает испытательное напряжение 500 вольт.

Соблюдение указанных выше условий позволяет проработать реле достаточно длительное время и без частых замен

Также важно обеспечить хорошую изоляцию изделия и подобрать нагрузку, оптимальную для работы реле

Конструкция реле

   Контакты реле выдерживают 300 000 циклов при
активной нагрузке 2 А/30 В постоянного тока, а также 100 000
циклов при активной нагрузке 0,5 А/115 А переменного тока
частотой 50—1000 Гц.
   Срок службы контактов из сплава ПлИ-10 при активной нагрузке 0,8
А/30 В постоянного тока не менее 800 000 циклов.
   Мощность, потребляемая реле при срабатываний, составляет
0,46—0,51 Вт. Время срабатывания реле при номинальном напряжении
— не более 5 мс, время отпускания — не более 3 мс.
   Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В (эфф). Сопротивление изоляции 100 МОм. Вес реле 20 г.

   Магнитная система реле — П-образная двухкатушечная клапанного
типа, аналогичная таковой у РДЧГ. Диаметр сердечников 3,5 мм, длина их 15 мм, толщина
корпуса 1,5 мм, ширина — 10 мм. Якорь подвешен на оси и имеет по
бокам два удлиненных рычага с изолирующими буксами на концах.
Ход якоря реле 0,3 мм, штифта отлипания нет. Давление в
размыкающем контакте 8—10 Г. Зазор между контактами 0,3 мм.
Давление возвратных пружин 2 х 9 Г.
   Неподвижные контакты имеют цилиндрическую форму, они приварены к
внутренним торцам выводных штырьков, запрессованных в основание
реле. Контакты изготовлены из серебра; для коммутации очень
малых токов и напряжений применялись контакты из золота, а также
сплава марки ПлИ-10; в более поздних варианта этот сплав был
заменён на СрПдМг20-0,3.
   Подвижные контакты приклепаны к подвижным контактным пружинам,
запрессованным одним концом в пластмассовую колодку, укрепленную
на корпусе реле. Рабочая длина подвижных пружин 10 мм, ширина их 2 мм и толщина
0,15 мм. Сферическая поверхность подвижного контакта касается
боковой цилиндрической поверхности неподвижного контакта. Длина
неподвижного контакта 2 мм, диаметр его 0,95 мм. Диаметр
подвижных контактов 1,5 мм, высота 0,4 мм.
   Щеки катушек изготовлены из стеклотекстолита. Обмотка
изолирована от сердечника тремя слоями фторопластовой ленты
толщиной 0,02 мм. Внутренний диаметр обмотки 3,7 мм, длина ее 11
мм и высота 1,6—1,8 мм.
   Обмотка выполнена из теплостойкой эмалированной проволоки марки,
ПЭТВ. Наибольшее сопротивление обмотки 9600 Ом, (d=0,03 мм),
минимальный ток срабатывания 7 мА. Коэффициент возврата реле
0,25—0,45.

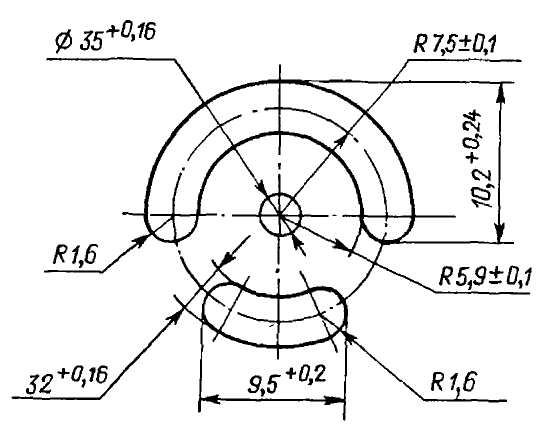

   Основание реле имеет круглую форму и отпрессовано из
теплостойкой пластмассы. В основание
запрессованы по окружности восемь выводных
штырьков из нейзильбера диаметром 0,95 мм для включения в
печатную схему с последующей опайкой.
   В центре основания установлен винт для крепления реле. Реле
защищено цилиндрическим алюминиевым чехлом, кромка которого
развальцована на основании.

Зависимости долговечности t и надежности работы
λ от температуры окружающей среды

сплошная линия — теория; пунктир — эксперимент

1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет
электромагнитных реле для аппаратуры автоматики и связи. М.-Л
: Госэнергоиздат, 1961.
3. Аранович Б.И., Шамрай Б.В. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1965.
4. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., «Энергия», 1965.
5. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
6. Справочник. Часть III. Выпуск 5. Реле и контакторы. — 1966.
7. Игловский И.Г. и Владимиров Г.В. Справочник по
электромагнитным реле. Л., «Энергия», 1975.
8. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
9. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко,
В.В. Соболев. — М.: Радио и связь, 1982. (Элементы
радиоэлектронной аппаратуры).
10. Каталог «Изделия промышленности
средств связи». Серия 4.
Электромагнитные механизмы (реле).
Тематический выпуск «Электромагнитные
механизмы (реле)». Часть I. — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
11. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 2-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1984.
12. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
13. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным
электрическим реле.- 3-е изд., перераб. и доп.- Л.:
Энергоатомиздат. Ленингр. отд-ние, 1990.

Реле РЭС-9 технические характеристики

Ток питания обмотки — постоянный.

Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и чехлом, мОм, не менее:

в нормальных климатических условиях (обмотка обесточена)  — 200 мОм

в условиях повышенной влажности —  10 мОм

при максимальной температуре (после выдержки  под рабочим напряжением)  — 20 мОм

Испытательное переменное напряжение между токоведущими элементами реле РЭС-9, между токоведущими элементами и чехлом, В:

в нормальных климатических условиях — 500 В

в условиях повышенной влажности — 300 В

при атмосферном давлении 666 Па  — 220 В

Время отпускания реле РЭС-9 — не более 7 мс.

Масса реле — не более 20 г

Реле РЭС-9 условия эксплуатации

Повышенная относительная влажность до 98% при температуре +35°С в течение
не более трех суток.

Повторное пребывание реле РЭС-9 в этих условиях допускается
после выдержки в нормальных климатических условиях в течение 12 часов.

Пребывание реле в указанных условиях под потенциалом 220 В между обмоткой
и токоведущими элементами не должно превышать двух суток.

Допустимое атмосферное давление от 665 до 106400 Па.

Вибрация (вибропрочность и виброустойчивость) реле РЭС-9 в диапазоне частот:

от 5 Гц  до 50 Гц —с амплитудой 1 мм; от 50 до 600 Гц —с ускорением не более 120 м/с2.

При одиночных ударах с ускорением не более 3000 м/с2 — 9 ударов.

При многократных ударах с ускорением не более 500 м/с2 — 1000 ударов,

с ускорением не более 350 м/с2 — 4000 ударов,

с ускорением не более 250 м/с2 —10000 ударов.

Ударная устойчивость реле РЭС-9 — с ускорением не более 200 м/с2.

Постоянно действующие линейные ускорения не более 250 м/с2.

Срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет;

При хранении реле РЭС-9 в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру — 2 года;

При хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру — 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру — 1 год.

Вернуться на страницу Реле

Реле РЭС-9

Помимо реле РЭС-9 на нашем складе постоянно большой выбор тумблеров различных типов и разновидностей и прочей электротехнической продукции. Отправка с транспортной компанией в любой регион. Все классы и исполнения любых электротехнических изделий и комплектующих.

Реле РЭС-9 электрическая схема

Реле РЭС-9 электрическая схема

Приглашаем к сотрудничеству работников отделов снабжения, физических и юридических лиц, занимающихся торговлей электротехникой, приборами КИП и автоматическими системами контроля и управления, технологическими и производственными процессами.

Также обратите ваше внимание на Реле РЭС-10

Сколько драгметаллов в реле РЭС – 9?

Несмотря на то, что реле устроены крайне просто, в них требовалось использовать различные драгметаллы. Из-за массовости производства в реле редко можно встретить золото и платину. Чаще всего встречается серебро и палладий. Не все реле советского производства были богаты драгметаллами. Большинство реле, которые производились миллионами штук, имели в своем составе крайне мизерное количество серебра, которое использовалось для защиты медных контактов от окисления.

Драгоценные металлы в реле РЭС – 9

Но есть экземпляры, в которых имелись практически все драгметаллы, которые использовались для защиты медных контактов в советских радиодеталях. В реле марки РЭС – 9 имелись и платина, и палладий, и серебро с золотом. Стоит отметить, что драгметаллы в реле были распространены крайне неравномерно, но всегда из реле можно было получить хоть немного серебра. В каждом советском реле имелось до грамма серебра, но могло быть и еще меньше.

В РЭС – 9 имелось и золото, что является редкостью для реле, произведенных в СССР. На одно реле марки РЭС – 9 приходилось до 0,15 граммов чистого золота. Серебра было чуть больше – 0,18 граммов. Платины 0,17, а самого дорого на сегодняшний день металла, то есть палладия, было 0,14 граммов на единицу реле.

Достаточно богатый улов ждет тех людей, которые решат заняться поиском советских реле марки РЭС – 9, ведь каждое реле богато очень ценными и дорогими металлами. Эксперты указывают на тот немаловажный факт, что реле с драгметаллами использовались практически в любой электронике, где это было необходимо. Но стоит помнить важную зависимость, касающуюся не только советских реле. Но и всех радиодеталей, произведенных в Советском Союзе, – чем радиодеталь была произведена ближе к девяностым годам прошлого столетия, тем в них меньше имелось драгметаллов.

Драгоценные металлы в реле РЭС – 9

Технологический прогресс нельзя остановить, поэтому количество драгметаллов уменьшалось при совершенствовании технологии нанесения их на поверхности медных контактов в радиодеталях.
