Потенциометры прецизионные типа плп (потенциометры линейные прецизионные проволочные)

Содержание драгметаллов в радиодеталях: конденсаторах, микросхемах, транзисторах, реле

Прииск считается рентабельным, если из одной тонны золотосодержащей руды «вымывают» хотя бы 1 г «желтого» металла.

В аффинаже – очистке вторичных драгоценных металлов (ВДМ) — ситуация складывается иначе. Например, всего одна микросхема может содержать в себе до 5% благородных элементов первой четверки.

Если посчастливится завладеть конденсатором с объемом 3-литровой банки (такие использовались в производстве военного оборудования, техники), то из этой детали можно «вытравить» до 8 г золота и 50 г серебра.

При текущих ценах на эти драгметаллы аффинаж этих элементов превращается в более чем рентабельный бизнес.

Разберемся, в каких устройствах находится наибольшее количество популярных, с точки зрения аффинажа, благородных элементов.

В скупке, потерявших практическую ценность, радиодеталей действует «золотое» правило – чем старее деталь, тем больше драгметаллов содержится в ней. Речь идет, в первую очередь, о радиодеталях производства эпохи СССР. Соседи были и остаются более экономными.

В статье мы предоставим вам перечень деталей и их фото с наибольшим содержанием драгоценных металлов.

Содержание драгметаллов в радиостанциях

Любой справочник скажет, что содержание драгоценных металлов достаточно велико во всех советских радиостанциях. Используя справочник можно узнать, сколько в сумме содержит драгметаллов радиостанция. Количество металлов напрямую зависит от количества таких радиоэлементов, как конденсатор и тиристор.

Компании, которыми производится скупка радиодеталей, содержащих драгметаллы, в особенности заинтересуются крупными радиостанциями, выпущенными в советское время. Такие системы содержат:

• Один или несколько радиопередатчиков — обычно несколько, системы часто дублировались для надежности и возможности работы на нескольких частотах и волнах параллельно. В таких устройствах могут содержаться и конденсаторы, и тиристоры.
• Один или несколько радиоприемников. Здесь то же самое: элементы ряда деталей и контакты выполнены из драгоценных металлов.
• Вспомогательное оборудование. Достаточно интересный пункт, который может увеличить цену на скупку оборудования в несколько раз. Дополнительные тиристоры, платы, конденсаторы и микросхемы существенно увеличивают вес драгоценных металлов, а значит и цену скупки.

Помимо драгоценного металла, который может дать радиостанция, имеет смысл обратить внимание на диоды при наличии достаточно большого их количества. Содержание драгметаллов в диодах сравнительно невелико: большинство моделей содержат от нескольких сотых до нескольких тысячных грамма драгоценных металлов, обычно золота и серебра

Любой справочник сообщит, что даже конденсатор содержит больше ценного металла. Однако, хранятся диоды обычно сотнями и тысячами штук, а значит и суммарная цена за такое сырье будет велика.

Ценные радиодетали с содержанием драгметаллов

На данной странице приведён Перечень радиодеталей и изделий с фотокаталогом, которые мы покупаем на постоянной основе и в любом состоянии, новые и б/у.

Прайс-лист на покупку радиодеталей, содержащих драгметаллы и измерительных приборов актуальный и действительный, меняется каждый день. На нашем сайте все фотографии радиодеталей авторские (было потрачено уйма времени на их создание, в то время как наши конкуренты просто зарабатывали деньги) и не скопированы из свободных источников в Интернете, как у некоторых контор-сайтов по скупке радиолома по заниженной цене, широко рекламирующих себя как «крупных и солидных», но не желающих делать «какие-то там фото радиоэлементов» и выставляющих супер-мега нереальные цены выше Лондонской биржи на 30-100% на сворованные фото деталей.

Ниже фотокаталога находится «Пояснение к Перечню ценных радиодеталей», где даётся информация по каждым сериям радиодеталей, то есть какую ценность данные радиодетали представляют.

Скупка конденсаторов: км, танталовых, серий К10-17, К10-47, К10-48 по выгодным и постоянно обновляемым ценам на сегодня.

Скупка микросхем советского производства: 133 серия, К155, 564 серии, другие микросхемы советского и импортного производства.

Покупаем транзисторы: КТ201, КТ608, КТ920, другие серии, высокие, постоянно обновляемые цены на покупку транзисторов.

Компания «Астрея-Радиодетали» осуществляет покупку генераторных ламп на всей территории России.

Покупка резисторов различных серий: СП5-2, СП5-16, СП5-22, ПП3-41, ПП3-47, другие резисторы, цены на резисторы постоянно обновляются.

Покупка реле: РЭС9,РЭС10, РЭС22, другие реле, цены на реле, содержание драгметаллов в реле.

Скупка советских разъёмов СНП, СНО, СНЦ, ОНЦ, РППМ, 2РМ по высоким ценам. Покупаем разъемы импортного производства.

Скупка потенциометров: ППМЛ, ПТП, ПЛП, ППБЛ, других потенциометров, цены на потенциометры всегда актуальны на сегодня.

Покупаем переключатели, тумблера, кнопки: ТВ1-4, ПГ2-10, ПР2-2, ПР2-5, ПР2-10, П1Т3-1В, другие переключатели, цены на переключатели.

Наличие и количество в различных элементах

Разнообразные по своей функциональной нагрузке, особенностям конструкции детали, составляющие основу бытовой, промышленной, военной, высокоточной (научной) электроники, представляют интерес для любого предприимчивого человека, занимающегося аффинажем.

Естественно, речь идет о приборах, потерявших практический интерес.

В этой связи стоит отметить, количество драгметаллов в каждом элементе, например в транзисторах, варьируется относительно маркировки и серии радиодетали.

В некоторых элементах может присутствовать, к примеру, только «желтый» металл и его младший брат, в других – платина, палладий.

Чтобы понимать, какие радиодетали приобретать у народонаселения, предлагаем вниманию таблицы, где обозначены практически все устройства, которые содержат драгоценные металлы.

Конденсаторы

Количество драгметаллов в таблице указанно в граммах (г) из расчета содержания ценных элементов в 1 тысячи устройств. Содержание драгметаллов указано фактическое, а не то, которое обозначено в паспорте устройств.

Конденсаторы можно найти практически в любой бытовой электротехнике, цепях обратной связи, колебательных контурах, фильтрах питания и т.д.

Благодаря своим функциональным возможностям, «кондер» применяется в фотовспышках, электромагнитных ускорителях, лазерах и т.д.

Лампы генераторные серий ГИ, ГМИ, ГС, ГУ

Лампы, содержащие драгметаллы.

• ГС-23Б, ГС-36Б, ГИ-19Б, ГМИ-2Б, ГМИ-4Б, ГМИ-5, ГМИ-6, ГМИ-6-1, ГМИ-7, ГМИ-7-1, ГМИ-10, ГМИ-11, ГМИ-14Б, ГМИ-19Б, ГМИ-21-1, ГМИ-24Б, ГМИ-26Б, ГМИ-27А, ГМИ-27Б, ГМИ-32Б, ГМИ-32Б1, ГМИ-38, ГМИ-42Б, ГМИ-83В, ГМИ-89, ГМИ-90
• ГУ-19-1, ГУ-29, ГУ-34Б, ГУ-34Б1, ГУ-43А, ГУ-43Б, ГУ-50, ГУ-70Б, ГУ-71, ГУ-72, ГУ-73Б, ГУ-73П, ГУ-74Б, ГУ-78Б, ГУ-84Б
• ГКД1-600/5, ТГИ1-2500/50, ТГИ1-2000/35, ЛИ-604 К-1, ЛИ-705, ЛИ-702-1, ЛИ-703, 5МГЦ резонатор, Кварц К3, Разрядник РР-7, Клистрон К-12, Клистрон К-351, Клистрон К-352
• Генераторные лампы покупаем до 01.1991 года выпуска. На цену ламп влияет наличие знака «ромб» и ряд других факторов.
• Радиолампы от телевизоров СССР без упаковки и б/у радиолампы не покупаем. Более подробно на странице «Лампы».

Драгметаллы в конденсаторах КМ

Использование в конденсаторах таких материалов как палладия, платины и серебра обусловлено технологическими требованиями и имеет рациональную основу.

Конструктивно конденсаторы выполнены из керамического диэлектрика с нанесенным на него с двух сторон тонким слоем металла (обкладка конденсатора). От выбранного материала диэлектрика и обкладок зависят технические и эксплуатационные характеристики конденсатора.

В качестве диэлектрика используют специальную керамику на основе титаната кальция, циркония и бария. Технологии позволяют получить сверхтонкие слои диэлектрика и собирать их в сэндвичи. Это обеспечивает низкую электрическую проводимость, емкости конденсаторов от долей пикофарад и номинальное напряжение в широком диапазоне.

В качестве обкладок керамических конденсаторов используют палладий, платину и серебро. Эта группа металлов устойчива к действию сульфидов, предотвращает окисление при обжиге и значительно повышает температурную стабильность емкости конденсаторов. Обеспечивает нормированные значения емкости с заданными отклонениями, прогнозируемый ТКЕ, минимизирует значения паразитных параметров, уменьшает влияние внешних факторов, повышает долговечность и надежность.

В зависимости от применяемой технологии нанесения металлов на диэлектрик, варьируется использование и содержание одного из этих драгметаллов в обкладках конденсаторов. При технологическом требовании высокой температуры обжига керамики применение серебра ограничено и больше используется палладий и платина.

Так содержание палладия в электродах керамических монолитных конденсаторов доходит до 78-95%. А от массы всего конденсатора содержание платины может доходить до 0,6%, а палладия до 7%.

Любопытная информация: оказывается, из всего объема палладия, который необходим для электронной промышленности, доля палладия, используемого для производства керамических конденсаторов, может доходить до 60%.

С учетом того, что технологии производства конденсаторов осваивались последовательно, исходя из технических требований, то и содержание этих драгметаллов в конденсаторах должно зависеть, как от завода, так и от года их производства.

Как уже говорилось выше, содержание керамических конденсаторов в отработанной электронной аппаратуре может доходить до 20% от количества компонентов, а в некоторых изделиях — и выше. Проблема переработки отходов электронной промышленности сегодня — фактически нерешенная проблема. В связи с этим, на рынке существует достаточно большое количество предложений, призывающих собирать и сдавать непригодные к эксплуатации электронные устройства.

По керамическим конденсаторам КМ составлены перечни с признаками, определяющими тип конденсаторов и их ориентировочную ценность. Содержание этих «списков» может отличаться друг от друга, но прослеживается общность определенных параметров, по которым можно определить ценность того или иного типа конденсатора КМ.

Ниже приведены некоторые группы предложений от разных скупщиков конденсаторов. В столбце «Пример маркировки» знак «/» указывает на разделение строчек надписи на самом корпусе конденсатора.

Конденсаторы

Конденсаторы, содержащие драгметаллы:

• Конденсаторы керамические монолитные следующих серий: КМ3, КМ4, КМ5, + КМ6, К10-17, К10-26, К10-48.
• Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
• Конденсаторы КМ5 группы Н30 зелёного цвета- это конденсаторы, на которых чётко написано «Н30».
• Советские бескорпусные конденсаторы покупаем всех размеров, импорт не подмешивать, сразу видно.
• Импортные бескорпусные конденсаторы в настоящее время не принимаем.
• Конденсаторы импортные, определённых марок (смотрите в фотокаталоге).
• Конденсаторы танталовые следующих серий: К52-9, ЭТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
• Конденсаторы К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73п-2, К73-3, К73-9, К78-2 и подобные не подходят, такие не покупаем.
• Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
• Ёмкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ, микромодули, ГИС.

Где и какие драгметаллы содержатся?

К сожалению, современное производство старается максимально удешевить все, что только можно, а поэтому сравнительно новая техника если и содержит драгоценные металлы, то совершенно в незначительных количествах. По крайней мере, из бытовых приборов и другой достаточно широко распространенной техники на данный момент не получится выделить что-либо действительно стоящее, поэтому стоимость таких устройств и деталей стремится к нулю, как только они теряют практическую ценность.

Совсем другое дело — техника и электроника, произведенная в советское время, особенно если эта техника создавалась не для массового пользования, а для интересов государства. Ресурсов на разработку и производство подобных устройств не жалели, поэтому многие приборы даже в единичном экземпляре содержат достаточно драгоценных металлов, чтобы их стоимость оценивалась в несколько тысяч и больше.

Какие драгоценные металлы можно найти?

В большинстве случаев использовались серебро и золото, по причине их сравнительной дешевизны и достаточно широкого распространения. Однако, эти драгметаллы далеко не единственные, которые можно встретить в радиодеталях, и другие металлы порой стоят во много раз дороже золота.

Есть шанс встретить следующие драгметаллы в радиодеталях:

В некоторых случаях можно встретить и редкоземельные металлы некоторых видов. Шанс последнего варианта сравнительно невелик, поскольку дорогостоящее производство и применение редкоземельных металлов в составе радиодеталей должно быть обусловлено необходимостью и целесообразностью. Массовое производство бытовых приборов, естественно, такую необходимость не создавало даже во времена СССР, а потому и шанс на успешные поиски невелик.

Какие приборы содержат драгметаллы?

Максимальное количество драгоценных металлов находится внутри советской измерительной техники и вычислительных приборов.

Примерами такой техники являются:

• Электронные модели вольтметров;
• Генераторы, в особенности высокочастотные;
• Синтезаторы частот;
• Осциллографы;
• Частометры.

Практически во всех таких устройствах количество деталей, содержащих драгоценные металлы, максимально велико в сравнении с другой техникой. Впрочем, крайности есть и здесь: одни устройства могут иметь до нескольких грамм драгоценных металлов внутри, тогда как другие устройства имеют незначительное количество, не стоящее затрат на поиски и сдачу.

Потенциометры

Потенциометры, содержащие драгметаллы.

• ППМЛ-М, ППМЛ-И, ППМЛ-ИМ, ППМЛ-Ф, ППМФ-М, ППБЛ-В, РПП, ПТП-1, ПТП-2, ПТП-5, ПЛП-1, ПЛП-2.
• Некоторые потенциометры не подходят для продажи, так как внутри проволока встречается из нихрома или манганина.

Реле отечественного и импортного производства, содержащие драгметаллы.

• РЭС7, РЭС8, РЭС9, РЭС10, РЭС14, РЭС15, РЭС22, РЭС32, РЭС34, РЭС37, РЭС48, РЭС78.
• РП3, РП4, РП5, РП7, РПС3, РПС4, РПС5, РПС7, РПС11, РПС15, РПС18, РПС20, РПС24, РПС32, РПС34, РПС36.
• ДП12, РКН, РКНМ, РКМ-1, РКМ-1Т, РКМ-П, РЭК43, РЭН-33, ТРА, ТРВ, ТРЛ, ТРМ, ТРН, ТРП, ТРТ, РТН, ТРСМ-1, ТРСМ-2, РВМУ-1, РКП Е-506, СК-594, РВ-5А, РТС-5.
• Перечисленные реле подходят не все, а только с определёнными паспортами и до определённого месяца и года выпуска.
• Реле РЭС-6, РЭС-22, РЭС-32 с белыми контактами в целом виде не подходят для продажи, снимайте алюминиевый корпус (крышку) и проверяйте цвет контактов. Если белые, то делайте срезку контактов.
• Реле РЭС-22, РЭС-32 в целом виде покупаем только с жёлтыми контактами. Срезку контактов не надо делать, присылайте или привозите реле с целыми корпусами, так как на корпусе находится маркировка. А это, в свою очередь, напрямую влияет на цену реле.
• Реле РЭС-9 с паспортами 00 01 и 200 стоят 2 рубля/ед..
• У реле РЭС-10 при демонтаже должны быть сохранены внешние выводы (ноги). Без выводов данное реле существенно дешевле.
• Реле РЭС-47, РЭС-49, РЭС-60 в целом виде покупаем на вес, отправлять Почтой России не особо рентабельно. Возможно разобрать данные реле на жёлтые контакты-пластинки и в таком виде отправлять. Цена в этом случае будет высокой.

Роль драгоценных металлов в приборах

В прошлом столетии не особо подсчитывали рентабельность использования драгметаллов в радиодеталях, которые, в свою очередь, составляли основу конструкций разнообразных приборов, устройств, агрегатов, техники и т.д.

Этому способствовали свойства драгоценных элементов – высокая проводимость и устойчивость к окислению.

Первое качество улучшало работу непосредственно самого устройства. Особенно высокоточных приборов, которые применялись в военно-аэрокосмической сфере, медицинской отрасли и ряде других направлений.

Вторая характеристика значительно увеличивала эксплуатационный срок тех же самых устройств без потери функциональных возможностей.

Ежегодно планета «выкидывает» на свалку 50 млн. тонн отходов в виде электронной и радиотехники, при этом всего 5% этого «мусора» подвергается рециклингу – переработке с целью «добычи» ВДМ.

Статистика красноречиво говорит, что этот рынок можно считать еще не освоенным.

Модификации конденсаторов КМ

Производили следующие модификации конденсаторов: КМ-3, КМ-4, КМ-5, КМ-6.

КМ-4, КМ-5, КМ-6 — могут быть 1 или 2 типа, КМ-3 — только 2 типа.

Конструктивные варианты исполнения:

— неизолированные, разнонаправленные выводы: КМ-3а, КМ-4а, КМ-5а — неизолированные, однонаправленные выводы: КМ-3б, КМ-4б, КМ-5б — изолированные, однонаправленные выводы: КМ-3б, КМ-4б, КМ-5б, КМ-6(а, б) — незащищенные: КМ-3в, КМ-4в, КМ-5в

Диапазон номинальных емкостей:

КМ-3 680 пФ — 22 нФ КМ-4 16 пФ — 47 нФ КМ-5 16 пФ — 0,15 мкФ КМ-6 120 пФ — 2,2 мкФ

Распределение КМ по значению номинального напряжения (В) и группам ТКЕ:

П33

МПО

М47

М75

М750

М1500

Н30

Н50

Н90

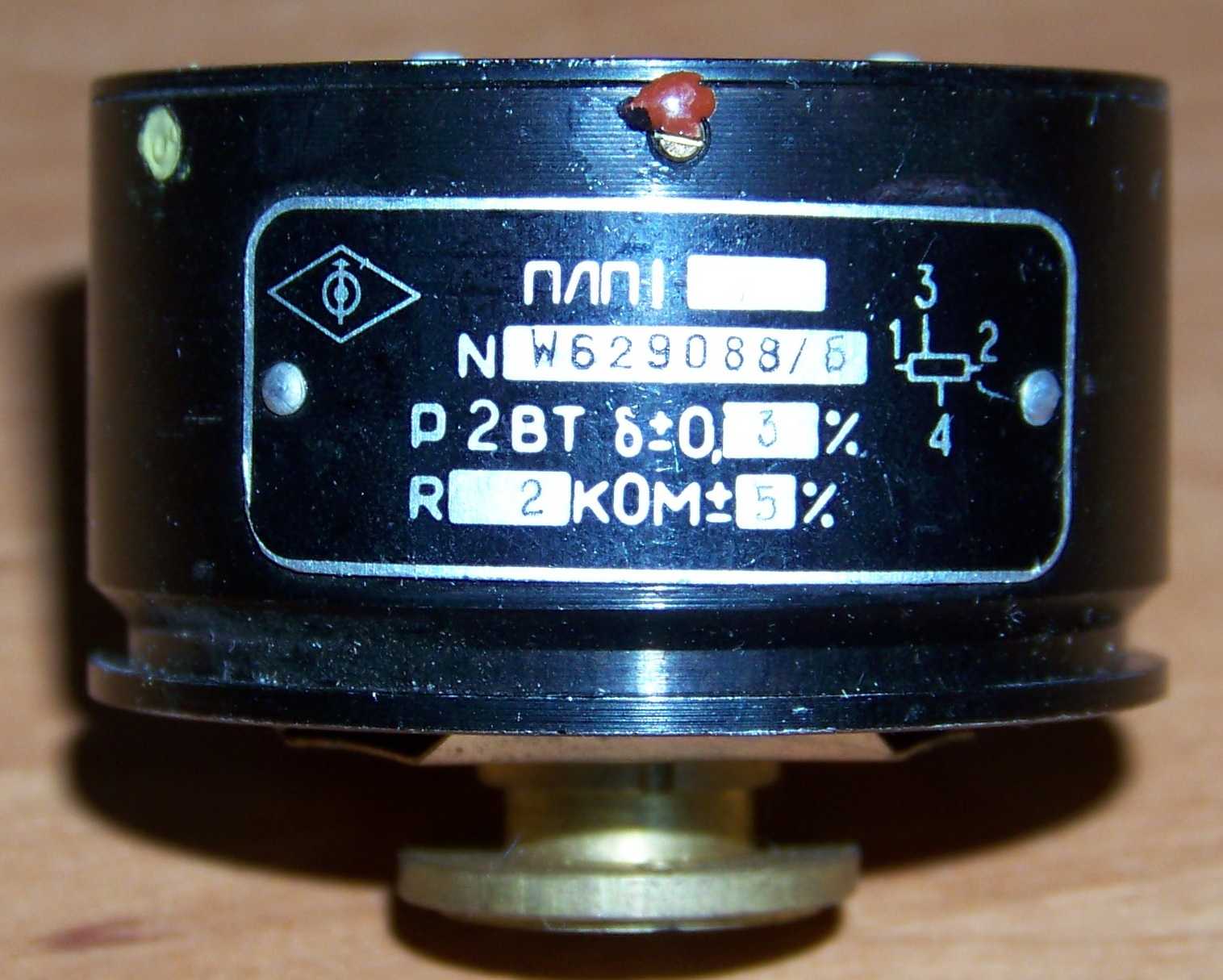

Потенциометр ПЛП22:

Потенциометр ПЛП изготавливается четырёх видов:

Вид потенциометра	Исполнение	Мощность рассеяния, Вт	Обозначение комплекта КД
ПЛП11	одинарный без упора	2	4Л4.685.007
одинарный с упором	2	4Л4.685.007-01
ПЛП12	сдвоенный без упора	2	4Л4.685.008
сдвоенный с упором	2	4Л4.685.008-01
ПЛП21	одинарный без упора	5	4Л4.685.005
ПЛП22	сдвоенный без упора	5	4Л4.685.006

Примечания:

— Блочные потенциометры ПЛП (сдвоенные) составляются из одинарных в любом сочетании последних по номинальному сопротивлению и электрической схеме, но одинаковой мощности рассеяния.

— Потенциометр ПЛП22 можетт изготавливаться с шестернями на посадочном месте.

— Потенциометры ПЛП (ПЛП11, ПЛП12, ПЛП21, ПЛП22) могут изготавливаться с одним дополнительным отводом. Угол между первым и дополнительным отводами 165°± 30.

— Потенциометр ПЛП изготавливают без упора, ограничивающего рабочий угол 330°. По спецзаказу потенциометры типа ПЛП11 и ПЛП12 могут изготавливаться с упором.

Таблица классности потенциометров прецизионных типа ПЛП:

Функциональная зависимость	Вид потенциометра	Номинальная величина сопротивления	Допускаемое отклонение от функциональной зависимости в %
одинарные и нижние в блочных	вторые и последующие в блочных
Линейная	ПЛП11, ПЛП12	0,5; 0,75; 1; 1,25; 2; 3; 5; 7,5; 10; 15; 20	± 0,3	I кл.	± 0,45	I кл.
± 0,5	II кл.	± 0,75	II кл.
Линейная	ПЛП21, ПЛП22	1; 1,5; 2; 3; 5; 7,5	± 0,15	I кл.	± 0,22	I кл.
± 0,2	II кл.	± 0,3	II кл.
10; 15; 20; 30; 40	± 0,1	I кл.	± 0,2	I кл.
± 0,2	II кл.	± 0,3	II кл.

— из слова «Потенциометр»;

— сокращенного условного обозначения вида потенциометра;

— указания о наличии упора (ставится буква У);

— обозначение типа шкалы. При заказе потенциометров ПЛП без шкалы и с крышкой без окна вместо обозначения шкалы ставится буква Д;

— указания о наличии шестерни на посадочном месте (ставится буква Ш);

— класса точности;

— величины номинального сопротивления в кОм;

— величины допускаемого отклонения от номинального сопротивления в процентах;

— указания о наличии отвода от середины резистивного элемента;|

— обозначения настоящих ТУ.

Данные в обозначении сдвоенных потенциометров ПЛП записываются в виде дроби сверху вниз в порядке сборки потенциометров от выхода оси.

Пример условного обозначения потенциометров прецизионных типа ПЛП с мощ­ностью рассеяния 2 Вт, сдвоенного, с упором, со шкалой типа С, 2 класса точности, у которого первый потенциометр с номинальным сопротивлением 1 кОм и допускаемым отклонением от номинального сопротивления ±5%, второй потенциометр с номинальным сопротивлени­ем 20 кОм и допускаемым отклонением от номинального сопротивле­ния ±5%, со средним отводом:

Потенциометр ПЛП12УС 2 КЛ _20±51±5 со средним отводом ОСТ В 25 26-87.

Пример условного обозначения потенциометра прецизионного типа ПЛП с мощ­ностью рассеяния 5 Вт, сдвоенного, без шкалы, с шестерней на по­садочном месте, 2 класса точности, у которого первый потенциометр с номинальным сопротивлением 10 кОм и допускаемым, отклоне­нием от номинального сопротивления +5%, второй потенциометр с сопротивлением 20 кОм и допускаемым отклонением от о сопротивления +5%:

Потенциометр ПЛП22ДШ 2 КЛ _20±510±5 ОСТ В 25 26-87.

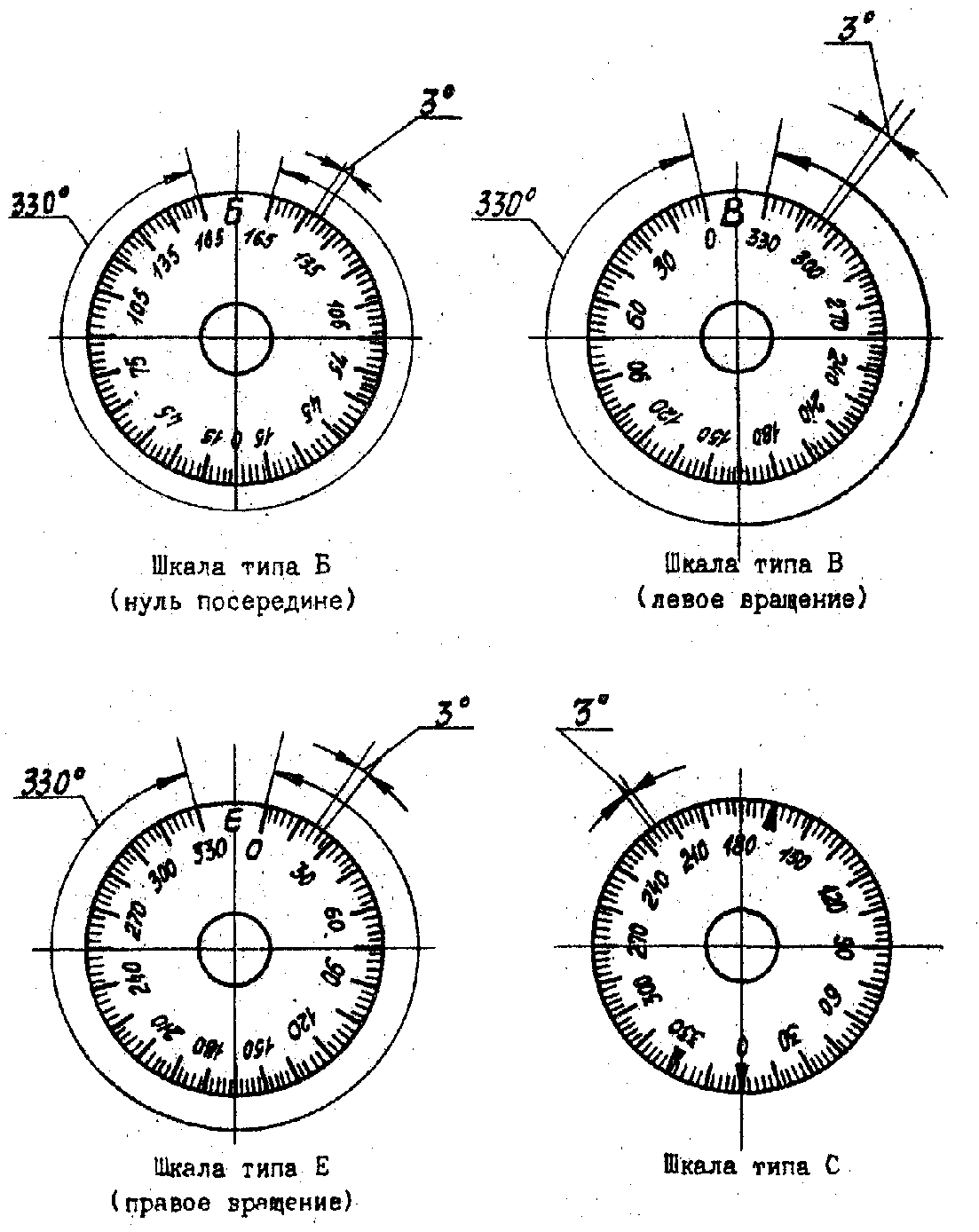

Потенциометр ПЛП изготовляют со шкалами типов Б, В, Е и С. Отметка «О» шкалы устанавливается против соответствующей риски на потенциометре при минимальном электрическом сопротивлении между выводом подвижного контакта и выводом «1» для шкал типа В и С, выводом «2» — для шкал типа Е и выводом «4» — для шкал типа Б.

Предпочтительным является применение шкалы типа С.Погрешность установки шкалы должна быть не более 0,5 цены деления.

Основные характеристики потенциометров типа ПЛП:

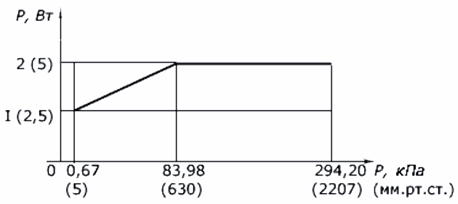

Допустимая мощность рассеяния прецизионных потенциометров ПЛП (ПЛП11, ПЛП12, ПЛП21, ПЛП22) для всего интервала рабочих температур от минус 60 до +125°С.

Допустимая мощность рассеяния потенциометров ПЛП (ПЛП11, ПЛП12, ПЛП21, ПЛП22) для всего интервала рабочих давлений от 0,67 до 294,2 кПа (от 5 до 2207 мм рт. ст.).

Указания по эксплуатации для потенциометров прецизионных типа ПЛП:

• Усилие, прилагаемое вдоль оси потенциометра прецизионного ПЛП, не более 9,8 Н (1 кгс).
• Значение резонансных частот потенциометров прецизионных ПЛП превышают 1000 Гц.
• Девяностопятипроцентный ресурс потенциометров прецизионных ПЛП 6 000 часов.
• Разрешается применять потенциометр ПЛП в аппаратуре, подвергающейся воздействию относительной влажности воздуха до 98% при температуре +40.
• Разрешается применять потенциометр ПЛП в цепях переменного тока частотой до 1 000 Гц. При этом отношение квадратурного напряжения к приложенному не должно превышать 0,8%.

Основные характеристики

Конденсаторы КМ — это керамические монолитные конденсаторы в корпусном и бескорпусном исполнении. Они относятся к подклассу конденсаторов постоянной емкости. По классификации — это низковольтные конденсаторы с напряжением до 1600 В. Диапазон ёмкости — от 16 пФ до 2,2 мкФ. Много это или мало? Для сравнения скажем, что ёмкость Земли составляет порядка 710 мкФ.

Группа низковольтных конденсаторов КМ подразделяется на низкочастотные и высокочастотные. По назначению они делятся на три группы: 1, 2 и 3.

— группа 1 используется, когда существенным являются высокая стабильность емкости и малые потери; — группа 2 — когда не существенно то, что характерно для группы 1; — группа 3 — как и вторая группа, но предназначена для работы в низкочастотных цепях.

Существует больше десяти основных электрических параметров для каждого конденсатора и более 25 эксплуатационных характеристик. Подчеркнем — это только основные, полный список близок к 60-ти. Остановимся на некоторых из них.

Номинальная емкость. Это значение стандартизировано и выбирается из определенного ряда — Е3, Е6, Е12, Е24, Е48, Е96, Е192. Для каждого десятичного интервала цифры после Е указывают на количество номинальных значений. Так, например, для Е6 имеем ряд номинальных значений емкости: 1,0 1,5 2,2 3,3 4,7 6,8 (для каждого десятичного интервала).

Для номинальных значений существует предел допустимых отклонений, который выражается в процентах. Например: ±0,1%, ±0,25%, . ±30%, (-10+30)%, (-20+50)%.

Номинальное напряжение. Это напряжение, при котором конденсатор может работать в определенных условиях и сохранять свои параметры в допустимых пределах. Для конденсаторов КМ в зависимости от модификации диапазон значений лежит в пределах от 25В до 250В.

Температурный коэффициент емкости (ТКЕ). Он применяется для конденсаторов с линейной зависимостью емкости от температуры.

Значение ТКЕ: по этому параметру можно определить, на сколько изменится емкость конденсатора, если температура окружающего воздуха изменится на один градус в заданном диапазоне температур (используют шкалы как Цельсия, так и Кельвина). Ряд ТКЕ конденсаторов КМ: П33, МПО, М47, М75, М750, М1500, Н30, Н50, Н90.
