Выбор между резистором С2 33 и С2 33Н: какой резистор выбрать?
При выборе резистора С2 33 и С2 33Н, необходимо учитывать несколько факторов
Во-первых, стоит обращать внимание на значения сопротивления, которые предлагаются данными моделями. В случае с резистором С2 33, значения могут варьироваться от 1 Ом до 22 МОм, в то время как резистор С2 33Н специализируется на работе с низкими значениями сопротивления и предлагает шкалу от 0,1 Ом до 10 кОм
Во-вторых, нужно учитывать особенности применения. Резистор С2 33Н обычно используется в приборах и устройствах, требующих точного измерения электрических величин. В свою очередь, резистор С2 33 может использоваться в более широком спектре задач, таких как установка тока и защита электронных схем от перегрузок.
Также стоит отметить, что резистор С2 33Н обладает более высокой точностью, что необходимо учитывать при работе с ним. Однако, резистор С2 33 является более распространенным типом резисторов, что облегчает его доступность и снижает стоимость.
Итак, при выборе между резистором С2 33 и С2 33Н необходимо учитывать требуемые значения сопротивления и особенности применения. Если точность измерения электрических величин является ключевым критерием, необходимо выбирать резистор С2 33Н. В остальных случаях рекомендуется остановить свой выбор на модели С2 33, учитывая ее доступность и широкий спектр применения.
Резисторы С2 33 и С2 33Н: что это такое?
Резисторы С2 33 и С2 33Н относятся к классу электронных компонентов и используются для ограничения тока в электрических цепях. Они играют важную роль во многих устройствах, таких как компьютеры, телевизоры и многие другие электронные устройства.
Один из основных параметров резистора – это сопротивление, которое определяет его способность уменьшать силу тока. Резисторы С2 33 и С2 33Н имеют одинаковое номинальное сопротивление – 33 Ом, но имеют некоторые отличия в своих характеристиках.
Одно из отличий между резисторами С2 33 и С2 33Н – это допустимая нагрузка. Резистор С2 33Н имеет большую допустимую нагрузку, чем С2 33, что означает, что он может выдерживать более высокий уровень тока.
Кроме того, резистор С2 33Н также отличается более высокой точностью, что означает, что его сопротивление более точно соответствует номиналу. В то же время, С2 33 дешевле, чем С2 33Н и может стать оптимальным выбором в тех случаях, когда требуется небольшая точность и небольшая нагрузка.
Резистор с2 33 и с2 33н в чем различие

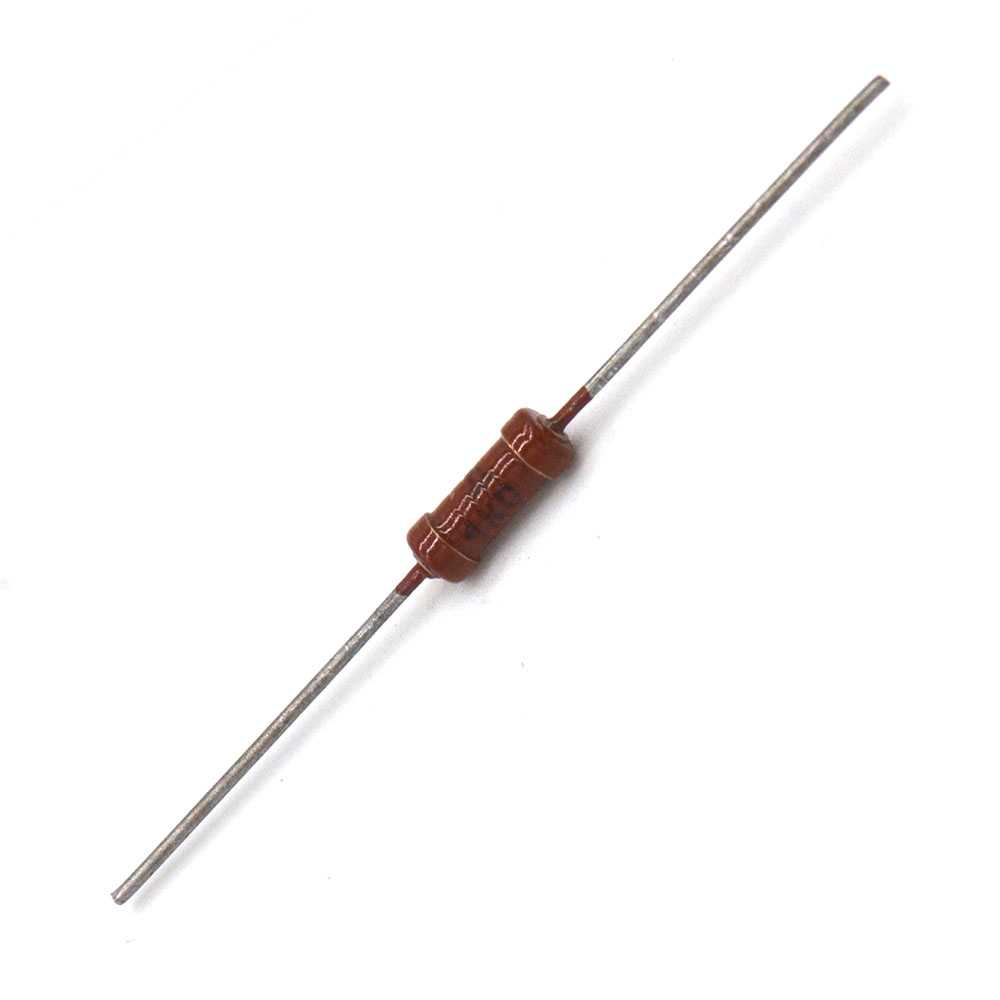

С2-33 — резисторы постоянные непроволочные общего применения неизолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.
| Допускаемые отклонения сопротивления, % | ТКС×10 -6 1/ °С, не более, в диапазоне температур | Группа по ТКС | |
| 20 до 200 °С | от минус 60 до 20 °С | ||
| ±1; ±2 | ±100 | ±300 | В |
| ±1; ±2 | ±250 | ±500 | Г |
| ±5; ±10 | ±500 | ±500 | Д |
| ±5; ±10 | ±1000 | ±1500 | Ж |
| ±1000 |
Предельное рабочее напряжение резисторов должно соответствовать значениям, указанным в нижеследующей таблице.
| Вид резистора | Номинальная мощность рассеяния, Вт | Пределы номинальных сопротивлений | Предельное рабочее напряжение, В |
| C2-33 — 0,125 | 0,125 | 1 Ом — 3,01 МОм | 200 |
| C2-33 — 0,25 | 0,25 | 1 Ом — 5,11 МОм | 250 |
| C2-33 — 0,5 | 0,5 | 0,1 Ом — 5,11 МОм | 350 |
| C2-33 — 1 | 1 | 1 Ом — 22,0 МОм | 500 |
| C2-33 — 2 | 2 | 1 Ом — 22,0 МОм | 750 |
| Характеристики | Ед. изм. | Значение | |
| Гарантированная стабильность в течение минимальной наработки 20000 ч. при номинальной нагрузке (не более): | % | ±5; ±10 | |
| Уровень шумов | мкВ/В | 1, 5, 10 | |
| Допускаемое отклонение от номинального сопротивления | % | ±1,0; ±2,0; ±5,0; ±10 | |
| Промежуточные значения номинальных сопротивлений для допускаемых отклонений: | по ряду Е96 | % | ±1,0; ±2,0 |
| по ряду Е24 | ±5,0; ±10 | ||
| Диапазон рабочих температур | °С | от минус 60 до +200 | |
| Срок сохраняемости | лет | 25 |
Допустимая мощность рассеяния резисторов для всего интервала рабочих температур среды от минус 60 °С до 200 °С приведена на рисунке 1 и для всего диапазона рабочих давлений окружающей среды от 10 -6 мм рт. ст. до 3кгс/см 2 на рисунке 2.
Рисунок №1.
Рисунок №2.
I – для резисторов С2-33 — 0,125; 0,25.
II – для резисторов С2-33 — 0,5.
III – для резисторов С2-33 — 1,0; 2,0.
Габаритные размеры
| Вид резистора | Габаритные размеры и допустимые отклонения, мм | Масса, г, не более | |||
| L, не более | l | D, не более | d | ||
| C2-33-0,125 | 6,0 | 20 ±3 | 2,2 | 0,6 ±0,1 | 0,15 |
| C2-33-0,25 | 7,0 | 3,0 | 0,25 | ||
| C2-33-0,5 | 10,2 | 25 ±3 | 4,2 | 0,8 ±0,1 | 1,0 |
| C2-33-1,0 | 13,0 | 6,7 | 2,0 | ||
| C2-33-2,0 | 18,5 | 8,8 | 3,5 |
Условное обозначение при заказе
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883, обозначения группы по уровню шумов (только для групп «А» и «Б»), группы по ТКС, обозначения всеклиматического исполнения «В», буквы «И» для резисторов повышенной стойкости к импульсным нагрузкам, номера ТУ, например: Резистор С2-33 — 1,0 — 220 кОм ±5% А — Д — В — И ОЖ0.467.093 ТУ.

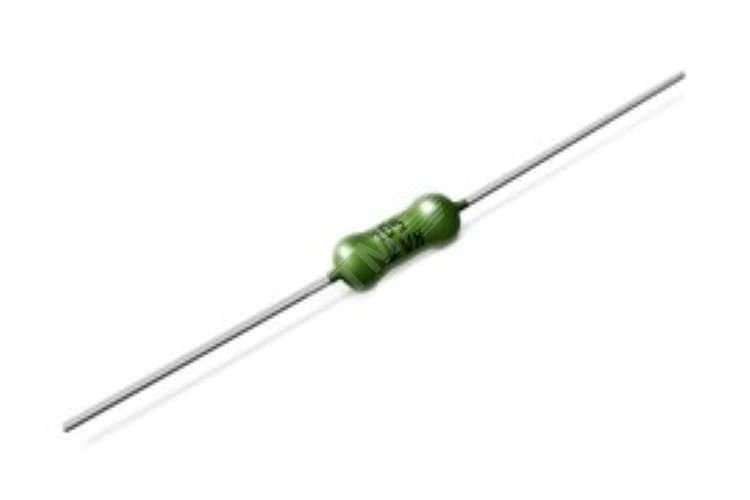

Особенности резистора С2 33Н
Резистор С2 33Н представляет собой современный элемент электронных схем, отличающийся от резистора С2 33 более высокими характеристиками и особенностями.
Высокоточность. С2 33Н обеспечивает более высокую точность измерения сопротивления, что делает его незаменимым элементом для использования в метрологических и измерительных приборах.
Низкий температурный коэффициент. Резистор С2 33Н имеет низкий температурный коэффициент сопротивления, что позволяет ему сохранять стабильные характеристики в широком диапазоне температур.
Широкий диапазон рабочих токов. Резистор С2 33Н способен работать при значительно большем токе, чем резистор С2 33, что делает его идеальным компонентом для применения в высокотоковых схемах.
Долговечность. Благодаря своим высоким характеристикам и качественным материалам, резистор С2 33Н обладает высокой долговечностью и может использоваться в электронной аппаратуре в течение многих лет.
Особенности резистора С2 33
Резистор С2 33 – это элемент электрической цепи, который предназначен для ограничения электрического тока. Он имеет несколько особенностей, которые следует учитывать при выборе и использовании:
- Номинальное сопротивление: резистор С2 33 имеет номинальное сопротивление 33 Ом. Это означает, что при протекании тока в 1 ампер через данный резистор он создаст падение напряжения в 33 вольта.
- Точность: резистор С2 33 характеризуется высокой точностью, что позволяет использовать его для решения различных задач. Однако, следует учитывать факторы, которые могут повлиять на точность резистора, такие как температура и влажность.
- Мощность: резистор С2 33 имеет мощность 0,25 Вт. Это означает, что он может выдерживать ток в 0,25 ампер без перегрева. Если ток будет превышать этот уровень, то резистор может перегреться и выйти из строя.
Важно понимать, что резистор С2 33 может использоваться не только для ограничения тока, но и для изменения его значения. При исправном выборе резистора, можно получить нужное значение тока в цепи
Кроме того, резистор С2 33 может использоваться при проектировании различных электронных устройств.
Где найти резисторы С2 33 и С2 33Н?
Резисторы С2 33 и С2 33Н — это довольно распространенные элементы, которые используются в различных схемах. Если вы нуждаетесь в таких резисторах, то вы, вероятно, задаетесь вопросом, где их можно купить.
Самым очевидным вариантом является покупка резисторов С2 33 и С2 33Н в специализированных магазинах электроники. В таких магазинах вы обычно найдете широкий ассортимент компонентов для электроники, включая резисторы различных типов и номиналов. Эти магазины могут быть как онлайн-магазинами, так и офлайн-магазинами.
Кроме того, если вам нужны резисторы С2 33 и С2 33Н в большом количестве, вы можете связаться с производителем этих резисторов напрямую. Такой вариант может быть полезен, если вы работаете в области производства электроники и вам постоянно нужны компоненты этого типа.
Применение резисторов С2 33 и С2 33Н

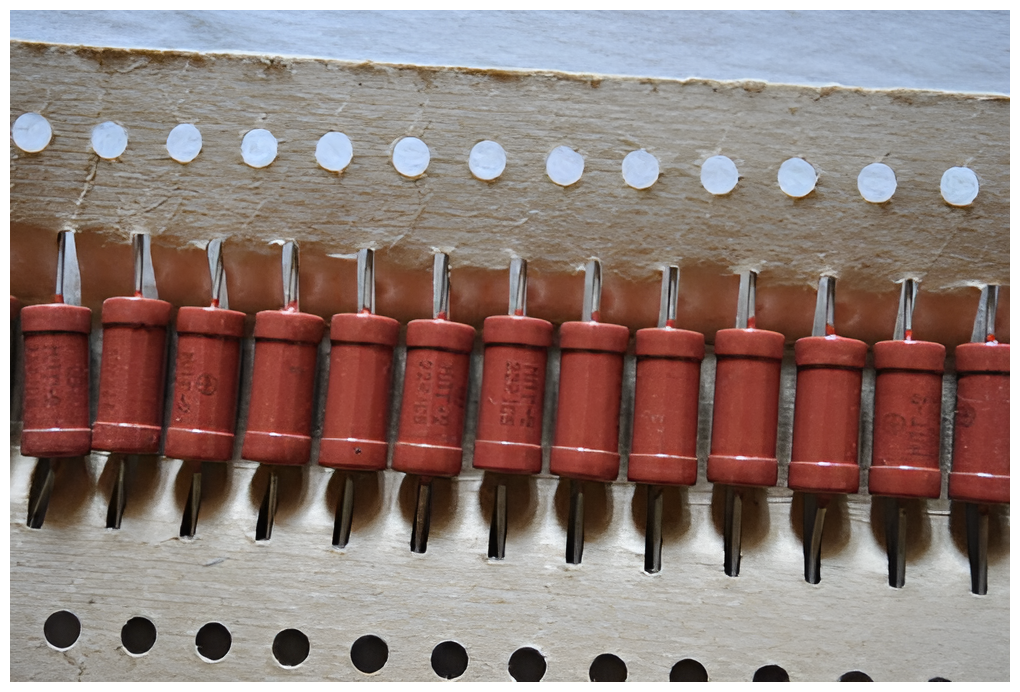

Резистор С2 33
Резистор С2 33 используется для ограничения тока и изменения сопротивления в электрических цепях. Он находит применение в различных устройствах, таких как блоки питания, нагревательные элементы, электродвигатели и другие.
Резистор С2 33 имеет номинальное сопротивление 33 Ом и точность 5%. Он изготавливается с использованием металлооксидной пленки, что обеспечивает длительный срок службы и надежность работы в различных условиях.
Резистор С2 33Н
Резистор С2 33Н является усовершенствованной версией резистора С2 33. Он имеет более высокую точность — до 1%, что позволяет использовать его в более требовательных электронных устройствах, например, в аудиоаппаратуре и приборах точной измерительной техники.
Резистор С2 33Н также изготавливается с использованием металлооксидной пленки и имеет номинальное сопротивление 33 Ом. Он обладает высокой степенью стабильности при воздействии физических и химических факторов.
В целом, резисторы С2 33 и С2 33Н имеют широкое применение в различных схемах и устройствах. Выбор между ними зависит от требований к точности и надежности работы.
Конструкция резисторов С2 33 и С2 33Н
Резистор С2 33
Резистор С2 33 представляет собой электронный компонент, который имеет цилиндрическую форму. Его корпус выполнен из керамики с металлическими выводами на концах.
Внутри корпуса располагается сопротивляющий элемент, выполненный из металлической пленки. Данный элемент представляет собой спираль, свернутую вокруг оси цилиндра. Отличительной особенностью С2 33 является номинал сопротивления, равный 33 Ом.
Резистор С2 33Н
Резистор С2 33Н также имеет цилиндрический корпус из керамики, но в отличие от С2 33, его выводы изготавливаются из меди. Это позволяет уменьшить сопротивление контактов и улучшить электрический контакт с платой.
Внутри корпуса С2 33Н находится сопротивляющий элемент, выполненный из металлопленки. Номинальное сопротивление также равно 33 Ом.
Резисторы С2 33 и С2 33Н применяются для регулировки тока или напряжения в электрических цепях, а также для защиты от перегрузок и коротких замыканий.
Выбор электронных компонентов для проектирования электронных средствах , страница 4
За счет ряда особенностей конструкции и технологии изготовления резисторов (снижение удельной нагрузки и максимальной величины сопротивления на единицу поверхности, улучшение контактного узла, электрическая тренировка, искусственное старение, герметизация и опрессовка и т. д.) могут быть обеспечены большая точность величины сопротивления и ее стабильность, малые температурный коэффициент сопротивления (табл. 3) и токовые шумы (табл. 4).
Резисторы повышенной стабильности (точные и прецизионные) обычно тонкослойные. К точным резисторам относятся углеродистые резисторы типа УЛИ, Cl-8, металлодиэлектрические типа C2-8, C2-23; к прецизионным — бороуглеродистые pезисторы типа БЛП, металлодиэлектрические типа С2-13, C2-14, C2-15 и металлоокисные типа С2-1. Они изготовляются на номинальные мощности 0,1, 0,125, 0,25, 0,5, 1 и 2 Вт и охватывают широкий диапазон номинальных сопротивлений от 1 Ом до 10 МОм. В зависимости от типа резисторы повышенной стабильности могут эксплуатироваться при температурах окружающей среды от —60 до +100, +125 и +155°С. Резисторы УЛИ, БЛП имеют недостаточную влагостойкость: они не пригодны для работы в условиях длительного воздействия повышенной влажности.
Резисторы С2-23 по конструкции и ряду электрических параметров аналогичны резисторам МЛТ, но отличаются от них меньшими допусками, повышенной теплоустойчивостью, надежностью и долговечностью.
Лучшими точностными характеристиками обладают резисторы С2-13 и С2-1. Резисторы С2-13, герметизированные в керамических трубках, изготовляются с допусками до ±0,1% и минимальным температурным коэффициентом сопротивления в рабочем интервале температур ±0,75·10 -4 l/°С (группа А). Благодаря большой химической и термической стойкости металлоокисных пленок резисторы С2-1 отличаются высокой предельной рабочей температурой (до 155—200°С). Изменение сопротивления резисторов С2-13 в номинальном режиме к концу гарантийной наработки (10000 часов) не превышает ±2%. При эксплуатации резисторов С2-1 в интервале рабочих температур от —60 до +200 °С они могут быть использованы как резисторы общего применения: допускаемые отклонения сопротивления от номинального значения ±2, 5 и 10% (группа 1).
В значительной степени на сопротивление резистора влияют его частотные свойства (особенности его работы в импульсных режимах). Перейдем к рассмотрению этих свойств.
Частотные свойства резисторов и особенность работы в импульсных режимах. Частотные свойства проявляются при работе резисторов на переменном токе, при этом полное сопротивление становится комплексным:
где Z – полное сопротивление резистора при переменном токе, Ra – активная составляющая сопротивления резистора, j – мнимая единица, Rp – реактивная составляющая сопротивления резистора.
Поэтому при использовании резисторов в цепях переменного тока высокой частоты или в импульсных устройствах с малыми длительностями импульсов (с короткими фронтами) необходимо учитывать зависимость их полного сопротивления от частоты. С увеличением частоты полное сопротивление элементов заметно отклоняется от их сопротивления на постоянном токе за счет наличия собственных емкостей и индуктивностей. При этом для непроволочных резисторов с номинальным сопротивлением порядка килоома и выше она определяется в основном собственной емкостью; для низкоомных (единицы и десятки Ом) – индуктивностью арматуры (проводящие элементы корпуса, выводы) и нарезки резистивного элемента.
Реактивность резистора удобно характеризовать интервалом частот или граничной частотой, при которой погрешность не превышает допустимого значения. Считается вполне приемлемым, если полное сопротивление резистора на переменном токе отличается от сопротивления постоянному току на 10%. Граничная частота, на которой может работать резистор (с учетом его собственной емкости) равна
fгр = 1/4 π R C , ( )
где R – номинальное сопротивление резистора, C – собственная емкость резистора.
Собственные емкости наиболее распространенных типов непроволочных резисторов приведены в табл.

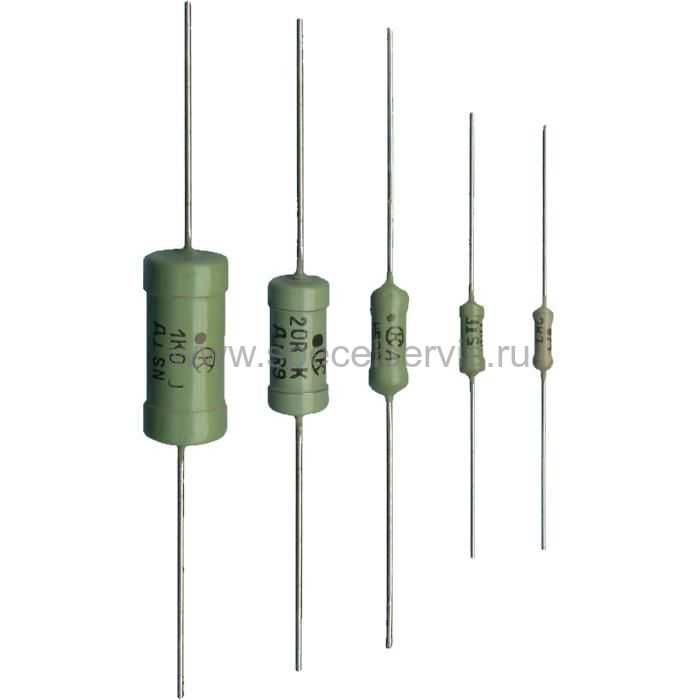

С2-33Н (С2-33)
Резистор С2-33Н постоянный непроволочный общего применения всеклиматического неизолированного варианта исполнения, предназначен для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.
Габаритные размеры
|
Вид резистора |
Габаритные размеры и допустимые отклонения, мм |
Масса, г, не более |
|||
|
L, не более |
l |
D, не более |
d |
||
| C2-33-0,125 |
6,0 |
20 ± 3 |
2,2 |
0,6 ± 0,1 |
0,15 |
| C2-33-0,25 |
7,0 |
3,0 |
0,25 |
||
| C2-33-0,5 |
10,2 |
25 ± 3 |
4,2 |
0,8 ± 0,1 |
1,0 |
| C2-33-1,0 |
13,0 |
6,7 |
2,0 |
||
| C2-33-2,0 |
18,5 |
8,8 |
3,5 |
Основные технические характеристики
Температурный коэффициент сопротивления (ТКС) резисторов должен соответствовать значениям, установленным в нижеследующей таблице.
|
Допускаемое отклонение сопротивления, % |
ТКС×10-6 1/ °С, не более, в диапазоне температур |
Группа по ТКС |
|
|
20 до 155°С |
от минус 60 до 20°С |
||
|
± 1; ± 2 |
± 100 |
± 300 |
В |
|
± 1; ± 2 |
± 250 |
± 500 |
Г |
|
± 5; ± 10 |
± 500 |
± 500 |
Д |
|
± 5; ± 10 |
± 1000 |
± 1500 |
Ж |
|
Вид резистора |
Мощность рассеяния, Вт |
Пределы номинальных сопротивлений |
Предельное рабочее напряжение, В |
| C2-33Н-0,125 |
0,125 |
1 Ом — 510 МОм |
200 |
| C2-33Н-0,25 |
0,25 |
1 Ом — 5,11 МОм |
250 |
| C2-33Н-0,5 |
0,5 |
0,1 Ом — 5,11 МОм |
350 |
| C2-33Н-1,0 |
1,0 |
1 Ом — 22 МОм |
500 |
| C2-33Н-2,0 |
2,0 |
1 Ом — 22 МОм |
750 |
|
Характеристики |
Ед. изм. |
Значение |
|
| Гарантированная стабильность в течение минимальной наработки 20 000 ч. при номинальной нагрузке |
% |
± (5; 10) |
|
| Допускаемое отклонение от номинального сопротивления |
% |
±1,0; ±2,0; ±5,0; ±10 |
|
| Промежуточные значения номинальных сопротивлений для допускаемых отклонений | по ряду Е96 |
% |
±1,0; ±2,0; |
| по ряду Е24 |
±5,0; ±10 |
||
| Диапазон рабочих температур |
°С |
от минус 60 до + 155 |
|
| Уровень шумов |
мкВ/В |
1,0; 5,0; 10 |
|
| Номинальная мощность рассеяния |
Вт |
0,125; 0,25; 0,5; 1; 2 |
|
| Срок сохраняемости |
лет |
25 |
Допустимая мощность рассеяния резисторов (Рt) в интервале рабочих температур среды от минус 60°С до 155°С при нормальном атмосферном давлении приведена на рисунке 1. Допустимая мощность рассеяния резисторов (Рр) в интервале рабочих давлений от 10-6 мм рт. ст. до 3 кгс/см2 и в интервале температур от минус 60°С до 155°С приведена на рисунке 2.
рис. 1
I – для резисторов С2-33Н (кроме резисторов С2-33Н-0,125 сопротивлением свыше 3,01×106 Ом).
II – для резисторов С2-33Н-0,125 сопротивлением свыше 3,01×106 Ом.
рис. 2
Условное обозначение резисторов при заказе и в конструкторской документации другой продукции должно состоять из слова «Резистор», сокращенного обозначения вида, полного обозначения номинального сопротивления и допускаемого отклонения, обозначения уровня шумов (только для групп А и Б), обозначения группы по ТКС, обозначения всеклиматического исполнения «В», буквы «И» для резисторов повышенной стойкости к импульсным нагрузкам, обозначения ТУ.
Например:
Резистор С2-33Н — 2,0 — 120 кОм ± 5% — А — Д — В — И ОЖ0.467.093 ТУ

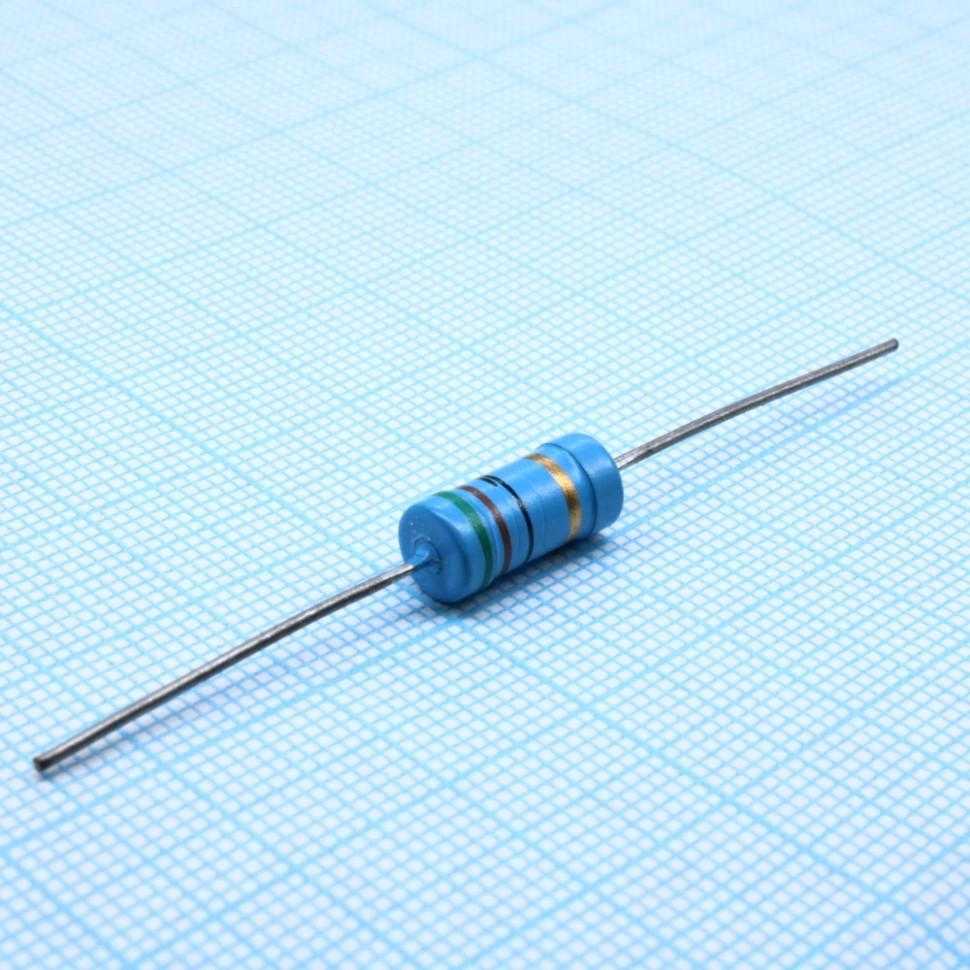

аналог — MF-200
Всю необходимую информацию можно узнать, позвонив по телефону
Звоните нам: 8 (952)377-55-46
Присылайте факс: (812)640-06-25 доб. 32766
ВСЕГДА В НАЛИЧИИ!!
Или воспользуйтесь простой формой для заказа
Отличия резистора С2 33 от С2 33Н в характеристиках
Сопротивление
Одним из основных отличий резисторов С2 33 и С2 33Н является их сопротивление. Резистор С2 33 имеет номинальное сопротивление 33 Ом, а резистор С2 33Н — 330 Ом. Таким образом, С2 33Н имеет более высокое сопротивление, чем С2 33.
Допустимая мощность
Другим отличием является допустимая мощность, которую может выдерживать каждый резистор. Резистор С2 33 способен выдерживать мощность до 0,25 Вт, а резистор С2 33Н — до 0,5 Вт. Следовательно, резистор С2 33Н может выдерживать более высокие мощности, чем С2 33.
Температурный коэффициент
Кроме того, резистор С2 33Н имеет немного более высокий температурный коэффициент, чем С2 33. Температурный коэффициент для резистора С2 33 составляет 200 ppm/°C, в то время как для резистора С2 33Н — 250 ppm/°C. Таким образом, резистор С2 33Н менее устойчив к изменению температуры, чем С2 33.
Области применения
Из-за различий в характеристиках, резисторы С2 33 и С2 33Н часто используются в разных областях. Резистор С2 33 может использоваться в цепях с низкими мощностями, например, в радиоприемниках, светодиодных лампах и других электронных устройствах с низким энергопотреблением. Резисторы С2 33Н, в свою очередь, подходят для использования в цепях с более высокой мощностью, как, например, во встроенных блоках питания и преобразователях напряжения.
