3.2 Моделирование схемы.
library IEEE;
use IEEE.std_logic_1164.all;
entity Top is
port (
Xi2: in STD_LOGIC_VECTOR (0 to 3);
Yi2: in STD_LOGIC_VECTOR (0 to 3);
Yi3: in STD_LOGIC_VECTOR (0 to 3);
Xi3: in STD_LOGIC_VECTOR (0 to 3);
SIM: in STD_LOGIC;
BB: in STD_LOGIC;
Zpr1: out STD_LOGIC;
Zpr2: out STD_LOGIC;
pd: out STD_LOGIC;
SIP: out STD_LOGIC
);
end Top;
architecture Top_arch of Top is
component k589ap16 is
port (
A: in STD_LOGIC_VECTOR (0 to 3);
B: inout STD_LOGIC_VECTOR (0 to 3);
C: inout STD_LOGIC_VECTOR (0 to 3);
YB: in STD_LOGIC;
BK: in STD_LOGIC
);
end component;
component k155ln1 is
port (
X: in STD_LOGIC;
Y: out STD_LOGIC
);
end component;
component k155id3 is
port (
A: in STD_LOGIC_VECTOR (3 downto 0);
W0: in STD_LOGIC;
W1: in STD_LOGIC;
D: out STD_LOGIC_VECTOR (0 to 15)
);
end component;
component k155id3_1 is
port (
A: in STD_LOGIC_VECTOR (3 downto 0);
W0: in STD_LOGIC;
W1: in STD_LOGIC;
D: out STD_LOGIC_VECTOR (0 to 4)
);
end component;
component k155tl1 is
port (
S: in STD_LOGIC;
T: out STD_LOGIC
);
end component;
component k155id4 is
port (
S1: in STD_LOGIC;
A: in STD_LOGIC;
B: in STD_LOGIC;
D: out STD_LOGIC_VECTOR (1 to 3)
);
end component;
component k155la2 is
port (
V: in STD_LOGIC_VECTOR (0 to 4);
F:out STD_LOGIC
);
end component;
component k155la3 is
port (
X1: in STD_LOGIC;
X2: in STD_LOGIC;
J: out STD_LOGIC
);
end component;
component kp580ik51 is
port (
in1:inout STD_LOGIC_VECTOR (0 to 7);
sbr: in STD_LOGIC;
UD: in STD_LOGIC;
rd: in STD_LOGIC;
wr: in STD_LOGIC;
out1: inout STD_LOGIC;
gpd: inout STD_LOGIC;
gpr: inout STD_LOGIC
);
end component;
component k155ln5 is
port (
H: in STD_LOGIC;
K: out STD_LOGIC
);
end component;
signal zero,n5,n6,n8,n9,n10,n11,n12,n13,n14,n15,n16,n17,n18,n19
: STD_LOGIC;
signal h1 : STD_LOGIC_VECTOR (1 to 3);
signal x1,s1,s11,s2,s22,s3: STD_LOGIC_VECTOR (0 to 3);
signal v1:STD_LOGIC_VECTOR (0 to 15);
signal f1:STD_LOGIC_VECTOR (0 to 4);
signal c1,c2,c3:STD_LOGIC_VECTOR (0 to 3);
signal n1,n:STD_LOGIC_VECTOR (0 to 7);
begin
D5_1:k155ln1
port map (SIM,n5);
D5_2:k155ln1
port map (n5,n6);
D1:k589ap16
port map (Xi2,s1,c1,’0′,’0′);
D2:k589ap16
port map (Yi2,s2,c2 , ‘0’ ,’0′);
D3:k589ap16
port map (Yi3,s3,c3,’0′,’0′);
D4:k589ap16
port map (Xi3,x1,c3,’0′,’0′);
D:k155id3
port map (s3,’0′,’0′,v1);
D_1:k155id3_1
port map (x1,BB,’0′,f1);
D10:k155la2
port map (f1,n8);
D11:k155ln1
port map (n8,n9);
D11_2:k155ln1
port map (n9,n10);
D12_2:k155la3
port map (n10,n10,n11);
D11_3:k155ln1
port map (n11,n12);
D14_4:k155ln5
port map (n12,SIP);
D9:k155id4
port map (n9,x1(1),x1(2),h1);
D12_1:k155la3
port map (h1(1),’1′,n13);
D8:k155tl1
port map (‘0’,n14);
D5_6:k155ln1
port map (n14,n15);
D11_4:k155ln1
port map (x1(3),n16);
D13:kp580ik51
port map
(in1(0)=>s1(0),in1(1)=>s1(1),in1(2)=>s1(2),in1(3)=>s1(3),
in1(4)=>s2(0),in1(5)=>s2(1),in1(6)=>s2(2),in1(7)=>s2(3),
sbr=>n13,UD=>n16,rd=>h1(3),wr=>h1(2),out1=>n17,gpd=>n18,
gpr=>n19);
D14_1:k155ln5
port map (n19,Zpr1);
D14_2:k155ln5
port map (n18,Zpr2);
D14_3:k155ln5
port map (n17,pd);
end Top_arch;

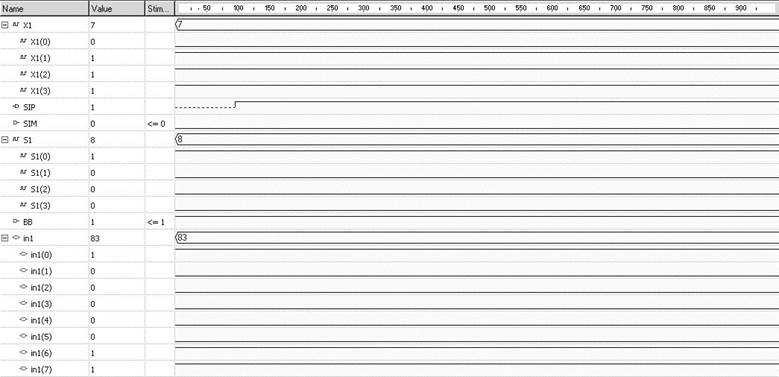

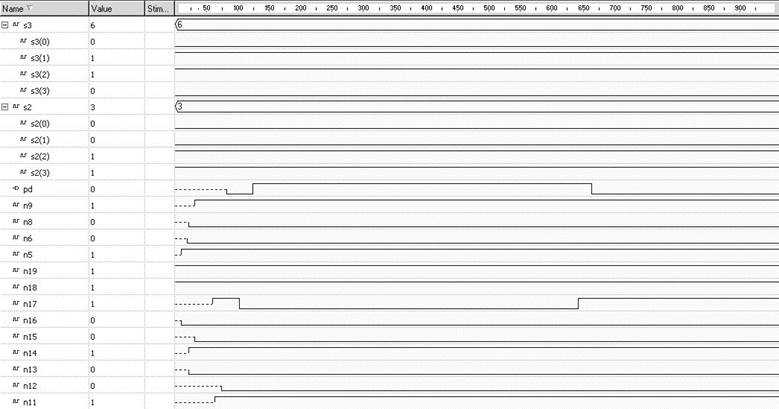

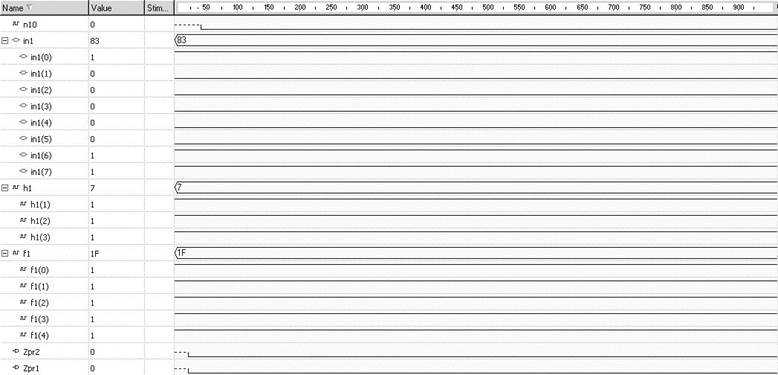

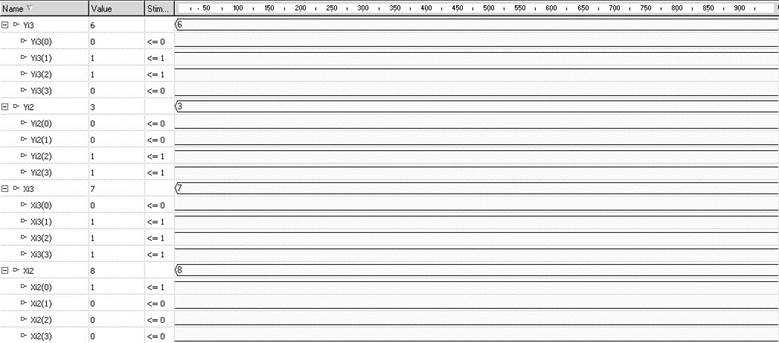

Рис. 16. Временная диаграмма работы схемы приспособления на
базе БИС УСАПП
2.1 Шинный формирователь К589АП16
Микросхема К589АП16 – шинный
формирователь , являющийся параллельным двунаправленным формирователем сигналов
для управления магистралями (шинами) в цифровых вычислительных устройствах и
представляют собой ;-канальные коммутаторы, имеющие в каждом канале одну шину
только для приема информации, одну шину только для выдачи информации и одну
двунаправленную шину для приема и выдачи информации. Рис. 1
Рис. 1 Схема электрическая
принципиальная К589АП16
Таблица 1. Таблица истинности
элемента К589АП16
|
Состояние входов |
Направление передачи |
Выходы в состояние |
|
|
CS |
DCE |
||
|
От входов DI0-DI3 до выходов DB0-DB3 |
DO0-DO3 |
||
|
1 |
От входов DB0-DB3 до выходов DO0-DO3 |
DB0-DB3 |
|
|
1 |
1 |
Передача отсутствует |
DO0-DO3, DB0-DB3 |
В моей схеме имеем 2-ой случай.

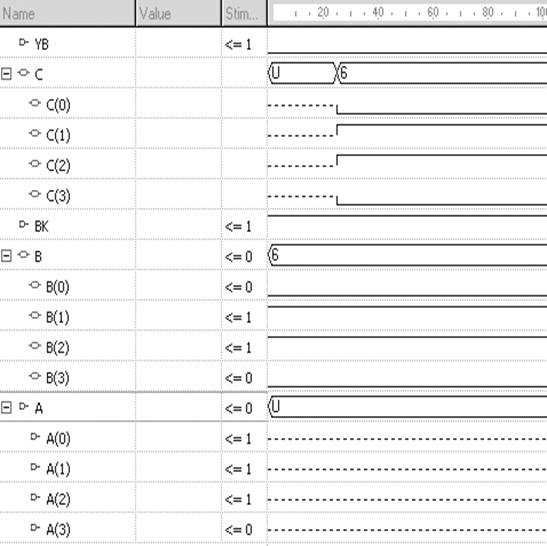

Временные диаграммы представлены на рисунке 2.
Рис2
3.1 Моделирование элементов схемы.
Модель элемента К589АП16.
library IEEE;
use IEEE.std_logic_1164.all;
use
IEEE.std_logic_unsigned.all;
entity k589ap16 is
port (
A: in
STD_LOGIC_VECTOR (0 to 3);
B: inout
STD_LOGIC_VECTOR (0 to 3);
C: inout
STD_LOGIC_VECTOR (0 to 3);
YB: in STD_LOGIC;
BK: in STD_LOGIC
);
end k589ap16;
architecture k589ap16 of
k589ap16 is
begin
process(A,B)is
begin
if YB=’0′ and BK=’0′ then
B(0)<=A(0);
B(1)<= A(1);
B(2)<= A(2);
B(3)<= A(3);
elsif YB=’0′ and BK=’1′
then
C(0)<=transport B(0)
after 25 ns;
C(1)<=transport
B(1) after 25 ns;
C(2)<=transport
B(2) after 25 ns;
C(3)<=transport
B(3) after 25 ns;
elsif YB=’1′ and BK=’1′
then
B(0)<=transport ‘0’
after 25 ns;
B(1)<=transport ‘0’
after 25 ns;
B(2)<=transport ‘0’
after 25 ns;
B(3)<=transport ‘0’
after 25 ns;
end if;
end process;
end k589ap16;
Модель элемента К155ЛН1.
library IEEE;
use IEEE.std_logic_1164.all;
entity k155ln1 is
port (
X: in STD_LOGIC;
Y: out STD_LOGIC
);
end k155ln1;
architecture k155ln1 of
k155ln1 is
begin
process (X)is
begin
Y<=transport not X
after 10 ns;
end process;
end k155ln1;
Модель элемента К155ИД3.
architecture k155id3 of
k155id3 is
begin
process (A,W1,W0)is
begin
if A=»0000″ then
D<=»0111111111111111″;
elsif
A=»0001″ then
D<=»1011111111111111″;
elsif
A=»0010″ then
D<=»1101111111111111″;
elsif
A=»0011″ then
D<=»1110111111111111″;
elsif
A=»0100″ then
D<=»1111011111111111″;
elsif A=»0101″ then
D<=»1111101111111111″;
elsif
A=»0110″ then
D<=»1111110111111111″;
elsif
A=»0111″ then
D<=»1111111011111111″;
elsif
A=»1000″ then
D<=»1111111110111111″;
elsif
A=»1010″ then
D<=»1111111111011111″;
elsif
A=»1011″ then
D<=»1111111111101111″;
elsif
A=»1100″ then
D<=»1111111111110111″;
elsif
A=»1101″ then
D<=»1111111111111011″;
elsif
A=»1110″ then
D<=»1111111111111101″;
elsif
A=»1111″ then
D<=»1111111111111110″;
end if;
end process;
end k155id3;
Модель элемента К155ТЛ1.
library IEEE;
use IEEE.std_logic_1164.all;
entity k155tl1 is
port (
S: in STD_LOGIC;
T: out STD_LOGIC
);
end k155tl1;
architecture k155tl1 of
k155tl1 is
begin
process(S)is
begin
T<=transport not S after
22ns;
end process;
end k155tl1;
Модель элемента К155ИД4.
library IEEE;
use IEEE.std_logic_1164.all;
use
IEEE.std_logic_unsigned.all;
entity k155id4 is
port (
S1: in STD_LOGIC;
A: in STD_LOGIC;
B: in STD_LOGIC;
D: out STD_LOGIC_VECTOR
(1 to 3)
);
end k155id4;
architecture k155id4 of
k155id4 is
begin
process(S1,A,B)is
begin
if S1=’1’and A=’0′ and
B=’0’then
D<=»011″;
elsif A=’1′ and B=’0′ then
D<=»101″;
elsif A=’0′ and B=’1′ then
D<=»110″;
elsif A=’1′ and B=’1′ then
D<=»111″;
elsif S1=’0′ and (A=’1′) or
(A=’0′) and B=’1′ then
D<=»111″;
end if;
end process;
end k155id4;
Модель элемента К155ЛА2.
library IEEE;
use IEEE.std_logic_1164.all;
entity k155la2 is
port (
V: in
STD_LOGIC_VECTOR (0 to 4);
F:out STD_LOGIC
);
end k155la2;
architecture k155la2 of
k155la2 is
begin
process(V)
begin
F<=transport not(V(1)
and V(2) and V(3) and V(4) and V(0)) after 22 ns;
end process;
end k155la2;
Модель элемента К155ЛА3.
library IEEE;
use IEEE.std_logic_1164.all;
entity k155la3 is
port (
X1: in STD_LOGIC;
X2: in STD_LOGIC;
J: out STD_LOGIC
);
end k155la3;
architecture k155la3 of
k155la3 is
begin
process(X1,X2)
begin
J<=not(X1 and X2)
after 22 ns;
end process;
end k155la3;
Модель элемента КР580ИК51.
library IEEE;
use IEEE.std_logic_1164.all;
entity kp580ik51 is
port (
in1:inout
STD_LOGIC_VECTOR (0 to 7);
sbr: in STD_LOGIC;
UD: in STD_LOGIC;
rd: in STD_LOGIC;
wr: in STD_LOGIC;
out1: inout
STD_LOGIC;
gpd: inout STD_LOGIC;
gpr: inout
STD_LOGIC
);
end kp580ik51;
architecture kp580ik51 of
kp580ik51 is
begin
process
(in1,sbr,UD,rd,wr,gpd,gpr,out1)
variable i:integer;
begin
if (sbr=’0′)
and (UD=’0′) then
if (wr=’1′)
and (rd=’0′) then
for i in 7
downto 0 loop
out1<=transport
in1(i) after 23 ns;
end loop;
else
for
i in 7 downto 0 loop
in1(i)<=transport
out1 after 20 ns;
end
loop;
gpd<=’1′;
gpr<=’1′;
end if;
end if;
end process;
end kp580ik51;
Модель элемента К155ЛН5.
library IEEE;
use IEEE.std_logic_1164.all;
entity k155ln5 is
port (
H: in STD_LOGIC;
K: out STD_LOGIC
);
end k155ln5;
architecture k155ln5 of
k155ln5 is
begin
process(H)is
begin
K<=transport not H after
22 ns;
end process;
end k155ln5;
2.3 Дешифратор К155ИД3
К155ИД3 — дешифратор, позволяющий
преобразовать четырехразрядный код, поступающий на входы А0-А3 в напряжение
низкого логического уровня, появляющееся на одном из шестнадцати выходов 0-15.
Дешифратор имеет два входа разрешения дешифрации Е0 и Е1. Эти входы можно использовать
как логические, когда дешифратор ИД3 служит демультиплексором данных. Тогда
входы А0-А3, используются как адресные, чтобы направить поток данных,
принимаемых входами Е0 или Е1, на один из выходов 0-15. На второй, не
используемый в этом включении вход Е, следует подать напряжение низкого уровня

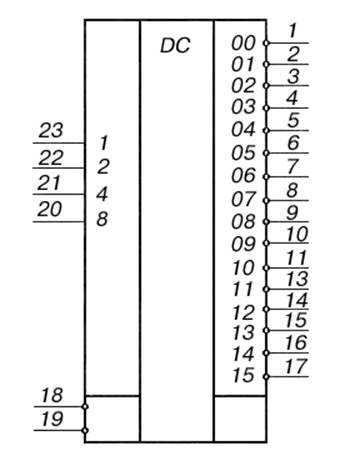

Схема электрическая
принципиальная приведена на рис.5.
Рис.5.
Схема электрическая принципиальная К155ИД3
По входам Е0 и Е1 даются сигналы разрешения выходов,
чтобы устранять текущие выбросы, которыми сопровождается дешифрация кодов,
появляющихся не строго синхронно (например, поступающих от счетчика пульсаций).
Чтобы разрешить прохождение данных на выходы, на входы Е0 и Е1 следует дать
напряжение низкого уровня. Эти входы необходимы также при наращивании числа
разрядов дешифрируемого кода. Когда на входах Е0 и Е1 присутствуют напряжения
высокого уровня, на выходах 0-15 появляются высокие уровни.

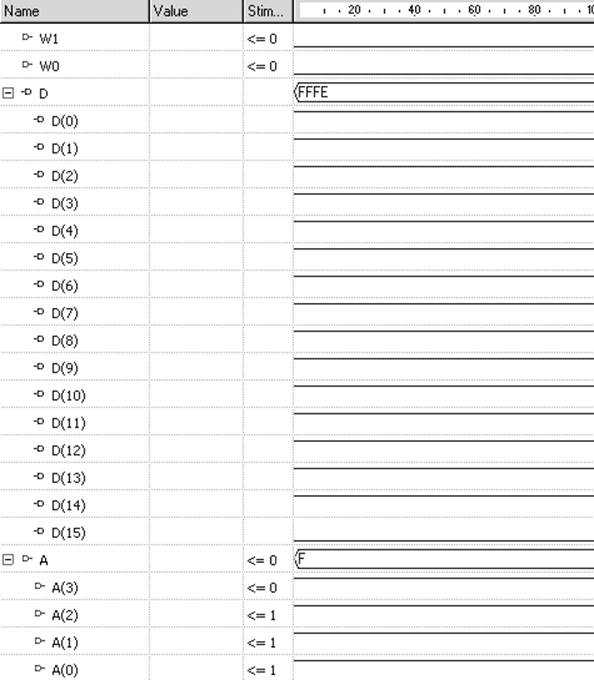

Рис.6. Временная
диаграмма работы дешифратора К155ИД3
