Вертолет ка-52. фото. видео. характеристики. вооружение

Технические характеристики вертолета

Общие данные
Экипаж, чел	2
Масса, кг:
максимальная взлетная	10800
нормальная взлетная	10400
Скорость, км/ч:
Максимальная	310
Крейсерская	250
максимальная на пикировании	350
Максимальная вертикальная перегрузка	3
Потолок, м	3600
Дальность действия, км	520
Диаметр несущих винтов, м	14,5
База шасси, м	4,92
Колея шасси, м	3,67
Основное вооружение	30-мм пушка 2А42, ПТУР «Вихрь»
Дополнительное вооружение	блоки НУРС, пушечные контейнеры, ракеты Р-73 и «Игла-В»
Максимальная перегрузка	3,5
Двигатель ВК-2500
Мощность, л.с.:
чрезвычайный режим	2700
взлетный режим	2400
Размеры
Длина, м	14,2
Ширина, м	7,3
Высота, м	5

История создания

Проявив себя, как эффективное средство поддержки пехоты, вертолеты прочно заняли свое место в структуре войск. Также военные ощутили весь потенциал применения ударных вертолетов, способных решать задачи недоступные для самолетов и артиллерии, а также прикрывать наступающие войска. Основываясь на всем этом, в СССР был разработан легендарный вертолет Ми-28 «Крокодил», который долго был наилучшим ударным вертолетом в мире. Однако со временем были выявлены его недостатки. Десантное отделение, за которое он получил прозвище «летающий БМП», использовалось редко и снижало остальные показатели машины. Перед конструкторами стала задача разработать новый исключительно ударный вертолет, превосходящий по боевым характеристикам и «Крокодила», и американский «Апач», серийно выпускаемый с середины 80-х годов. Так был создан Ка-50 «Черная акула».

Ка-50 был построен по соосной схеме (излюбленное решение камовцев). Такая схема расположения несущих винтов позволяет существенно увеличить маневренность вертолета, избавиться от рулевого винта, расположенного в хвосте, снизить общую массу и длину машины. С другой стороны вертолет становится сложнее и дороже в производстве и обслуживании, также от пилота требуется большее мастерство управления вертолетом. Однако основной проблемой было количество членов экипажа. В Ка-50 пилот одновременно управлял и вертолетом и системой вооружения, что отрицательно сказывалось на боевой эффективности вертолета, а иногда и служило причиной гибели машины. Этот недостаток был исправлен на Ка-52 «Аллигатор».

Внешне Ка-52 очень похож на своего предшественника Ка-50, так как является его прямой модернизацией. Вертолет также выполнен по соосной схеме, однако теперь в экипаж входит не один, а два человека: пилот и оператор вооружения, сидящие рядом. Благодаря этому боевая эффективность существенно возросла, а учитывая то, что системы управления вертолетом и огнем дублированы, можно сделать вывод, что вертолет может, помимо выполнения боевых задач, предназначаться также для обучения личного состава.

Эксплуатанты на 2015 год.

Всего на вооружении в ВВС России насчитывается 72 экземпляра Ка-52 «Аллигатор». Среди них:

• •          8 шт. – г. Торжок (используются для летных испытаний и тренировок пилотов);

• •          20 шт. – г. Черниговка (575-я авиабаза);

• •          16 шт. – г. Кореновск (393-я авиабаза);

• •          16 шт. – г. Остров (15-я авиабаза);

• •          12 шт. – г. Хабаровск (573-я авиабаза).

В 80-х годах ОКБ им. Камова Н.И. выдвинуло идею создания вертолета, оснащенного новейшими радиолокационными устройствами, которые позволяли бы ему вести эффективную разведку и управлять действиями вертолетных групп на поле боя. Такую машину планировали создать на базе вертолета В-60 (впоследствии Ка-60). После развала СССР работа над проектом была приостановлена. В середине 90-х было принято решение возобновить разработку данного комплекса на базе Ка-50. Новый вертолет получил обозначение Ка-52.

В 1996 г. появился первый опытный образец Ка-52 «Аллигатор». В июне 1997 г. начались летные испытания. От Ка-50 он отличался строением передней части фюзеляжа (фонарь новой двухместной кабины получил более обтекаемые очертания). В качестве обзорно-прицельных систем были использованы сразу несколько комплексов. В верхней части фюзеляжа разместили ГОЭС “Самшит-Э” в сферическом корпусе. Этот комплекс состоит из тепловизора, дневной телевизионной системы, лазерного дальномера-целеуказателя и пеленгатора лазерного пятна. В носовой обтекатель первоначально была вмонтирована ОПС «Ротор». Впоследствии ее решили заменить радиолокационным комплексом «Арбалет», который включает системы обнаружения наземных и воздушных целей. Вооружение вертолета аналогично Ка-50.

Новое оборудование и двухместная кабина привели к увеличению массы машины, что негативно сказалось на летных характеристиках. Решить эту проблему разработчики планируют за счет установки нового двигателя ВК-2500 (2500 л.с.).

В современных вооруженных конфликтах требуется вертолет, который мог бы быстро обнаружить и атаковать цель не рискуя попасть в зону действия вражеских средств ПВО. В наши дни военное дело неразрывно связано с разработкой и внедрением высоких технологий. Проект Ка-52 является попыткой по созданию современного вооружения, которое могло бы составить достойную конкуренцию зарубежным аналогам.

В 2011 г. Министерство обороны России подписало долгосрочный контракт по поставке 140 вертолетов. Также планируется разместить их на вертолетоносцах типа «Мистраль». В связи с этим в августе 2012 г. началась разработка морской модификации Ка-52К.

Вертолетоносец типа «Мистраль»

Вертолет Ка-52. Галерея.

Система вооружения

Изменений претерпела и система вооружения. Добавили две дополнительные точки подвески, увеличив их число до шести, а массу подвесного вооружения до 2800 кг. При этом вертолет может использовать всё вооружение от «Черной акулы», что является существенным плюсом при ведении боевых действий.

Ка-52 несет на себе разнообразный арсенал ракетного вооружения, что позволяет решать широкий спектр боевых задач, от поражения живой силы, наземной техники и фортификационных сооружений, до уничтожения воздушных целей.

• Неуправляемые 80-ти миллиметровые ракеты С-8 и 122-х миллиметровые С-13 предназначаются для поражения техники, живой силы и построек противника. С-8 располагаются в подвесных блоках, по 20 ракет в каждом, что позволяет вести плотный огонь или поразить несколько целей. Более мощные ракеты С-13 располагаются в блоках по 5 ракет и в первую очередь предназначаются для разрушения фортификационных сооружений и тяжелобронированной техники противника. Стрельба обеими ракетами может производиться одиночными выстрелами и залпами.
• Основное вооружение – это противотанковые управляемые ракеты (ПТУР) «Вихрь». Они крепятся блоками по 6 ракет в каждом. Ка-52 может нести 2 таких блока, что в сумме дает 12 управляемых ракет. Высокая скорость (600 м/с) и серьезное бронепробитие (1000 миллиметров) позволяют этим ракетам бороться с любым современным танком мира.
• Для уничтожения воздушных целей имеются 4 ракеты «Игла-В» — аналог переносных зенитно-ракетных комплексов «Игла».
• При таком богатом арсенале вооружений конструкторы не забыли установить проверенную многими конфликтами авиационную пушку 2А42, калибром 30 миллиметров. Она применяется для уничтожения живой силы противника, легкобронированной и небронированной техники, может применяться также против вертолетов. Кроме вышеперечисленных единиц вооружения «Аллигатор» может применять другие. Такой широкий спектр вооружения, а также возможность комбинировать разные его типы делает Ка-52 универсальным вертолетом, пригодным для выполнения практически любого задания.

Ка-52 характеристики:

• Модификация      Ка-52

• Диаметр главного винта, м      14.50

• Длина,м      13.50

• Высота ,м      4.90

• Масса, кг  пустого      7800

• Масса, кг  нормальная взлетная      9800

• Масса, кг  максимальная взлетная      10400

• Тип двигателя      2 ГТД Климов ТВ3-117ВМА

• Мощность, кВт      2 х 1638

• Максимальная скорость, км/ч      300

• Крейсерская скорость, км/ч      270

• Практическая дальность, км      1160

• Дальность действия, км      520

• Скороподъемность, м/мин      600

• Практический потолок, м      5500

• Статический потолок, м      3600

• Экипаж, чел      1

• Вооружение:     одна 30-мм пушка 2А42 с 460 патронами

•  Боевая нагрузка — 2000 кг на 4 узлах подвески

•  4х3 ПТУР Вихрь или 4 УР Игла-В воздух-воздух или

•  80 80-мм НУР или 10 122-мм НУР

•  или контейнеры с пушками или пулеметами

27.06.2008 – в Арсеньеве (Приморский край) был совершен первый взлет Ка-52.

Серийно производить ударный вертолет начали с конца октября 2008 г. на заводе «Прогресс» им. Сазыкина. Это предприятие способно выпускать до двух экземпляров «Аллигаторов» в месяц.

В декабре 2008 г. завершился первый этап летных испытаний Ка-52, после которого было дано добро на производство опытной партии для завершения ГЛИ.

С 2008 по 2010 г. были выпущены 9 вертолетов.

Летные испытания вертолета полностью завершились в 2011 году.

Начиная с мая 2011 г., Ка-52 эксплуатируется ВВС России.

20.06.2011 глава Рособоронэкспорта г-н Исайкин во время брифинга на авиасалоне в Ле-Бурже рассказал о планах размещать боевые вертолеты Ка-52 на кораблях французского производства «Мистраль».

Общая стоимость производенных самолетов Ка-52 «Аллигатор» в 2011 г. достигла 9,5 млрд. рублей. На четырех экземплярах установили современную бортовую радиолокационную систему «Арбалет».

В течение 2012 г. производство «Аллигаторов» возросло в 2,2 раза сравнительно с 2011 годом.

7.08.2012 представитель предприятия «Вертолеты России» Кирилов Роман заявил о начале изготовления первых опытных экземпляров Ка-52 для вертолетоносцев «Мистраль».

23.10.2012 были завершены испытания навигационно-локационной системы ударного вертолета Ка-52.

Краткое описание вертолёта

Ка 52 «Аллигатор» оснащён силовыми установками ВК-2500 с тягой по 2400 л.с. и кабиной на двух пилотов с размещением бок о бок. С точки зрения авионики, машина оборудована новейшими современными системами, позволяющими пилотировать вертолёт днём и ночью в любых метеорологических условиях, вести боевые действия и производить разведку, успешно управлять штатным ракетным вооружением.

Ка 52 используется ещё и как учебный вертолёт для обучения и дальнейшей тренировки лётчиков к боевым действиям на современных винтокрылых машинах.

Впервые на вертолёте этого класса была установлена оригинальная система катапультирования по самолётной схеме. Ка 52 единственная серийная машина в мире, оборудованная ракетным катапультным креслом.

В полёте при возникновении аварийной ситуации пилот тянет рычаг системы покидания на себя, автоматически срабатывают пиропатроны и отстреливаются лопасти несущего винта, одновременно включается электропитание детонационных патронов, разрушающих остекление фонаря кабины лётчиков. Вслед за этим подрываются пиропатроны, выталкивающие ракетную капсулу, влекущую за собой пилота. Капсулы уходят вверх под определённым углом, разделяя пилотов, чтобы они не попали под огненную струю двигателей катапультных капсул.

Конструкторы не забыли о сохранности жизни экипажа, вертолёт с броневой защитой, изготовленной в ОКБ Камова, не боится попадания даже 23-мм снарядов, что даёт пилоту уверенность поражать цели с небольшой дистанции, как во времена вьетнамской войны.

История создания Ка 52

Впервые прототип «Аллигатора», оснащённый ещё двигателями ТВ3-117ВМА и переделанный из одноместного Ка 50, попробовал воздух в июне 1997 года. Из-за недостаточности финансирования проекта в то время, лишь летом 2008 года 27 июня с заводского аэродрома поднялся в небо предсерийный экземпляр Ка 52. Испытательные полёты были закончены только в начале 2011 года.

Ка 52 СМ

К серийному производству завод приступил в октябре 2008 года и в 2011 году начались поставки новых вертолётов в войска. В лётные подразделения, базирующиеся на аэродроме Черниговка, первые вертолёты перегнали в мае 2011 года. По заказу МО России выпущена в серию, предназначенная для производства полётов с авианесущих кораблей, модифицированная модель «Аллигатора» со складывающимся крылом и лопастями – Ка 52К.

Вертолеты Камова. Изделие 500 Ка-27.

Ка-27

Работы над новым вертолетом в ОКБ Камова стартовали в 1968г. На основе базового варианта проектировалось две основные модификации для флота, противолодочный и поисково-спасательный. В обоих случаях на вертолет устанавливалось два газотурбинных двигателя ТВ3-117КМ.

«На крыло» винтокрылую машину ставил летчик-испытатель Ларюшкин Е. И. летом 1973г. в 1979г. успешно завершаются гос. испытания Ка-27, хотя, в серию он пошел уже 1977г. На вооружение вертолет Камова принимают в 1981г. Боевой противолодочный вертолет Ка-27 состоял и до сих пор состоит на вооружении многих стран мира.

Это интересно – «Советские реактивные самолеты».

Основная «профессия» машины – выслеживание и уничтожение субмарин противника, находящихся на глубине до 500м.

Изображения

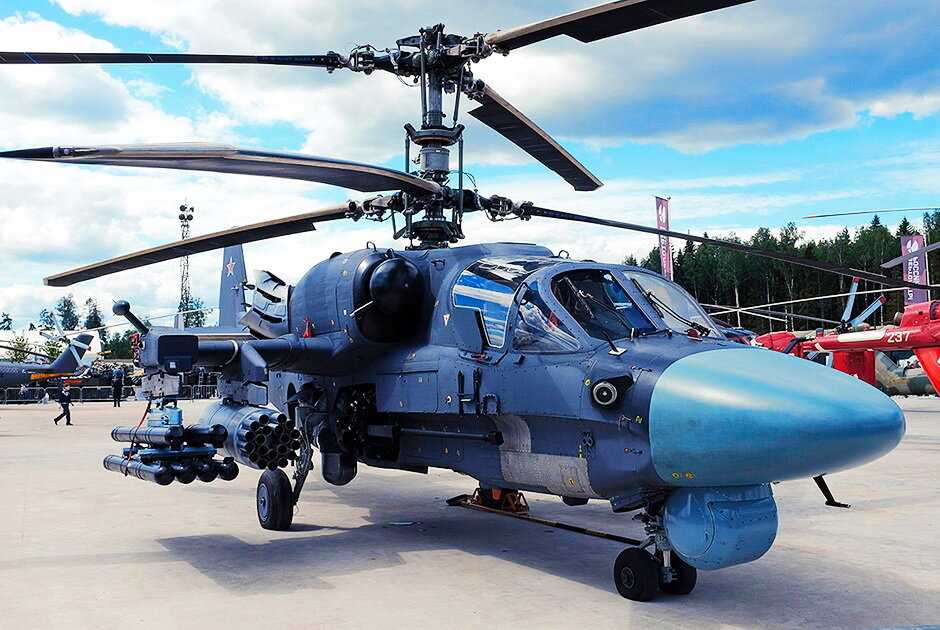

Ка-52 на выставке «100 лет ВВС России»:

Двигатель ВК-2500П/ПС для Ка-52:

Ка-52 на МАКС-2009:

Сравнительные ТТХ современных ударных вертолётов
Страна и название вертолета	Ми-28Н	Ка-52	AH-64D Apache Longbow (Block III)	Bell AH-1Z Viper
Внешний вид
Год принятия на вооружение	2009	2011	2011	2011
Масс пустого, кг	8095	7800	5165	5580
Масса топлива, кг	1500	1500	1100	н/д
Масса боевой нагрузки, кг	2300	2800	н/д	н/д
Встроенная пушка	1 x 30-мм 2А42	1 x 30-мм 2А42	1 x 30-мм M230	3 x 20-мм M197
Точки подвески	4	6	4	6
Максимальная взлётная масса, кг	12 000	10 800	10 400	8390
Силовая установка	2 ? «Мотор Сич»ВК-2500-02	2 ? «Мотор Сич»ВК-2500	2 ? General Electric T700-GE-701D	2 ? General Electric T700-GE-401C
Мощность двигателя, л. с.	2 х 2200	2 х 2400	2 х 2000	2 х 1800
Максимальная скорость, км/ч	300	310	265	300
Практическая дальность (без ПТБ), км	450	520	480	680
Практический потолок, м	5000	5500	5900	6100
Скороподъёмность, м/с	13,6	10,0	12,3	14,2
Стоимость, млн USD	~8,0	~27,0	52,0-61,0	27,0-31,0
Страна и название вертолета	Augusta Westland T129	Eurocopter Tiger	Denel AH-2 Rooivalk	Kawasaki OH-1 Ninja
Внешний вид
Год принятия на вооружение	2012	2003	1999	2000
Масс пустого, кг	2530	3060	5730	2450
Масса топлива, кг	н/д	1100	1470	н/д
Масса боевой нагрузки, кг	1200	н/д	1560	н/д
Встроенная пушка	3 x 20-мм 197B	1 x 30-мм GIAT 30	1 ? 20-мм F2	—
Точки подвески	4	4	6	4
Максимальная взлётная масса, кг	5000	6600	8750	4000
Силовая установка	2 ? LHTEC CTS800-4A	2 ? Rolls-Royce MTR390-E	2 ? Turbomeca Makila 1K2	2 ? Mitsubishi TS1-10QT
Мощность двигателя, л. с.	2 х 1360	2 х 1464	2 x 1500	2 x 890
Максимальная скорость, км/ч	280	290	280	280
Практическая дальность (без ПТБ), км	550	740	700	550
Практический потолок, м	6000	4000	6100	н/д
Скороподъёмность, м/с	11,3	14,0	13,3	н/д
Стоимость, млн USD	43,0-53,0	39,0	~40,0	н/д
Страна и название вертолета	Harbin Z-19	CAIC WZ-10	HAL LCH	HESA Shahed 285
Внешний вид
Год принятия на вооружение	—	2011	2013 (план)	н/д
Масс пустого, кг	2350	5400	3000	820
Масса топлива, кг	н/д	н/д	н/д	н/д
Масса боевой нагрузки, кг	н/д	1500	н/д	н/д
Встроенная пушка	1 ? 23-мм	1 ? 23-мм	1 ? 20-мм	1 ? 7,62-мм
Точки подвески	4	4	4	2
Максимальная взлётная масса, кг	4500	7500	5500	1450
Силовая установка	2 ? WZ-8A	2 ? Pratt & Whitney Canada PT6C-67C	2 ? HAL/Turbomeca Shakti	1 ? Allison 250-C20J
Мощность двигателя, л. с.	2 x 850	2 x 1530	2 x 1200	1 x 420
Максимальная скорость, км/ч	245	н/д	275	225
Практическая дальность (без ПТБ), км	700	н/д	700	800
Практический потолок, м	4900	н/д	6000	4150
Скороподъёмность, м/с	9,0	н/д	12,0	7,0
Стоимость, млн USD	н/д	н/д	~22,0	н/д

Особенности конструкции

В отличие от своего предшественника «Черной акулы», Ка-52 – двухместная машина. Один член экипажа выполняет функции пилота, второй оператора, но предусмотрена также возможность совмещения управления и ведения огня любым из пилотов. Такое дублирование, а также взаимное расположение пилотских кресел (рядом друг с другом) делает Ка-52 очень удобной тренировочной машиной.

Носовая часть Ка-52 более сглаженная и обтекаемая, за счет чего достигнуто повышение аэродинамики вертолета и снижение его заметности для радаров обнаружения. В остальном фюзеляж и винты практически не отличаются от Ка-50.

Авионика вертолета была усовершенствована, а радиолокационная система Ка-52 оснащена двумя антеннами – для воздушных и наземных целей.

Экипаж защищен бронированной кабиной и, в случае необходимости, может катапультироваться с любой высоты до 4000 м.

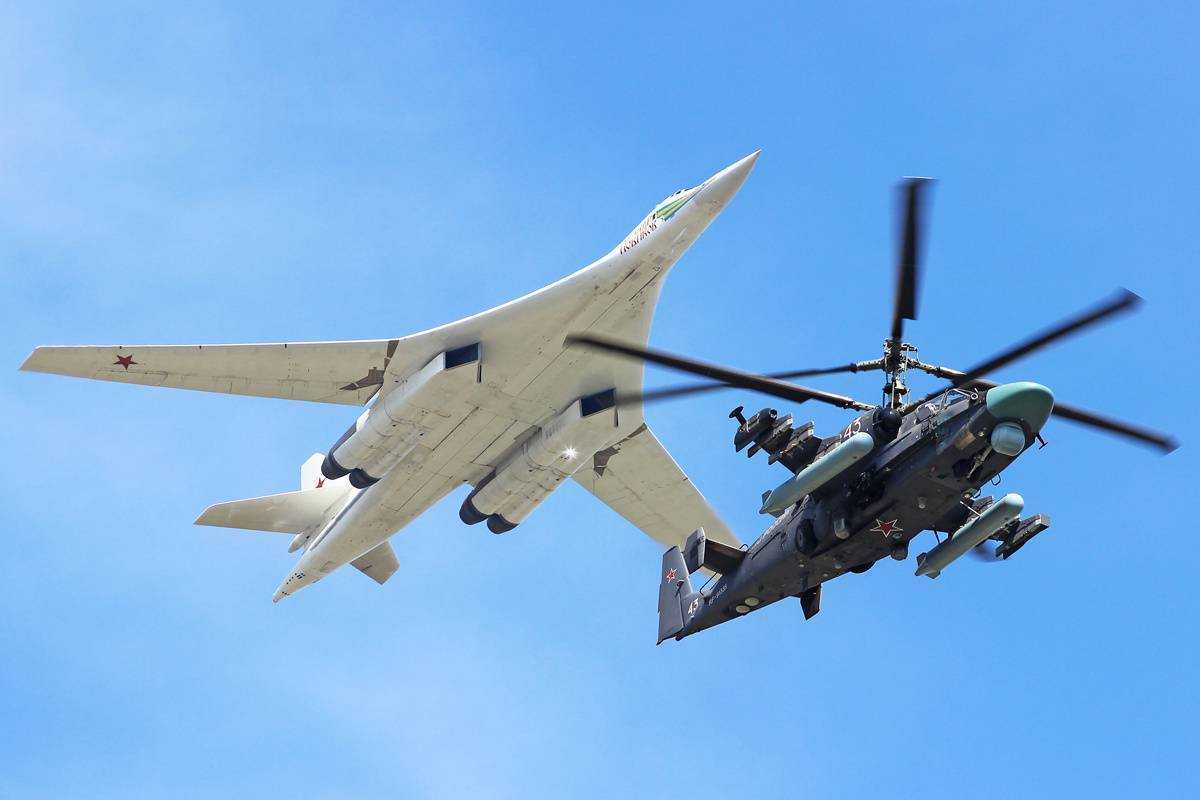

Ка-52 «Аллигатор»Ка-52 «Аллигатор»Ка-52 «Аллигатор» и бомбардировщик Ту-160 «Белый лебедь»

Тактико-технические характеристики

Приведённые характеристики соответствуют модификации Ка-52.

Источник данных:

Технические характеристики

• Экипаж: 2 (пилот и оператор вооружения)
• Длина: 16,0 м
• Длина фюзеляжа: 14,2 м
• Диаметр несущего винта: 14,5 м
• Диаметр рулевого винта:
• Размах крыла: 7,3 м
• Максимальная ширина фюзеляжа:
• Высота:
• Площадь, ометаемая несущим винтом:
• База шасси:
• Колея шасси:
• Максимальная взлётная масса: 12 200 кг
• Масса топлива во внутренних баках: 1487 кг (1732 кг в 4 х 500 л ПТБ)
• Силовая установка: 2 ? турбовальных ВК-2500 производства «Мотор Сич» или производства «ОАО «Климов»»
• Мощность двигателей: 2 ? 2400 л. с. (на взлётном режиме)
  • на чрезвычайном режиме: 2 x 2700 л. с.
  • на крейсерском режиме: 2 x 1750 л. с.

Лётные характеристики

• Максимально допустимая скорость: 350 км/ч
• Максимальная скорость: 300 км/ч
• Крейсерская скорость: 260 км/ч
• Практическая дальность: 460 км
• Продолжительность полёта:
• Перегоночная дальность: 1110 км
• Статический потолок: 3900 м
• Динамический потолок: 5500 м
• Скороподъёмность: 10 м/с
• Максимальная эксплуатационная перегрузка: +3,5 g

Описание военного вертолета КА-52 «Аллигатор»

Боевой разведывательно-ударный вертолет нового поколения Ка-52 «Аллигатор» предназначен для уничтожения танков, бронированной и небронированной боевой техники, живой силы и вертолетов противника на переднем крае и в тактической глубине, в любых погодных условиях и в любое время суток. Ка-52 «Аллигатор» может обеспечивать разведку целей, целераспределение и аппаратурное целеуказание на взаимодействующие вертолеты и командные пункты сухопутных войск. Вертолет может обеспечивать огневую поддержку десанта, производить патрулирование и сопровождение военных колонн.

• Ка-52 «Аллигатор» снабжен устройствами снижения заметности, системой радиоэлектронной защиты и средствами активного противодействия. Конструкция вертолета соответствует требованиям российских и международных стандартов к боевым вертолетам и их технической эксплуатации.
• Вертолет имеет двухместную кабину и может пилотироваться любым из пилотов. Высокие летные характеристики, достигнутые, в том числе, за счет соосной схемы расположения винтов, позволяют вертолету быстро маневрировать в ограниченном пространстве для занятия выгодной атакующей позиции.
• На Ка-52 «Аллигатор» установлены два газотурбинных двигателя ВК-2500, обеспечивающих возможность полетов на высотах свыше 5000 метров. Статический потолок равен 4000 метрам, что позволяет вертолёту осуществлять взлет и посадку в условиях жаркого климата и высокогорья. Также Ка-52 «Аллигатор» может применяться в холодном климате и в условиях обледенения.
• Ка-52 «Аллигатор» оснащен самой современной авионикой и мощным наступательным вооружением, которое может конфигурироваться под различные боевые задачи.
• Ка-52 «Аллигатор» имеет высокую защищенность экипажа, современные автоматизированные системы для облегчения пилотирования, а также удобен в обслуживании на земле.

Боевое применение Ка 52 «Аллигатор»

Министерство обороны приняло решение, что основным ударным вертолётом ВКС станет Ми 28Н для выполнения задач непосредственно на поле боя, которые решаются на 70% в простых метеорологических условиях. А вот для решения задач ночью и в сложных метеорологических условиях в целях поддержки спецподразделений и боевых действий против террористов следует использовать Ка 52.

Такое решение принято на основе анализа недостатков «камовской» машины. Основной недостаток Ка 52 – возможность перехлёста соосных винтов при больших кренах и малых скоростях. Так как несущих винтов два, увеличивается вероятность их поражения и это ещё один недостаток «Аллигатора», но более низкий уровень шума сосной силовой установки имеет предпочтительное значение для применения этой машины ночью и в сложных метеоусловиях.

История создания боевого вертолета Ка-52

Поскольку вертолет Ка-52 является модификацией машины типа Ка-50, то первый прототип поднялся в воздух только летом 1997 года. После испытаний и доработок вертолет поступил в серийное производство, первая серийная машина оторвалась от взлетной площадки летом 2008 года на Арсеньевском аэродроме. Изготовлением вертолета занимался авиазавод «Прогресс» с осени 2008 года. Промышленная мощность данного предприятия позволяет изготовлять по два Ка-52 каждый месяц. Все государственные испытания вертолета были закончены в начале 2011 года. Первая машина поступила на вооружение весной 2011 года на 575 авиационную базу.

Что касается производства, то тут следует отметить следующие факты истории. Кроме созданных в 2008 г. двух опытных аппаратов, через год были изготовлены уже три предсерийные машины, которые использовались для испытаний и доработок. Только к концу 2010 года были готовы четыре полноценных вертолета модели Ка-52. Летом конструкторское бюро Камова получило заказ на изготовление «Аллигаторов», которыми можно было бы оснастить корабли типа «Мистраль», которые закупаются во Франции.

Главный конструктор ОКБ Камова сообщил, что они приступят к разработке и изготовлению партии палубных модификаций вертолета Ка-52. Начало производства корабельного вертолета началось в конце лета 2012 и получило обозначение Ка-52К. Основным отличием вертолета Ка-52К от базовой версии является то, что он имеет возможность складывать лопасти и оснащен усиленным шасси. Кроме того, корпус машины обработан антикоррозийными средствами для противостояния агрессивной среде. По неофициальным данным, модификация имеет дополнительное название «Катран».

A-C Pump 52-104-945-802

Are you looking for a A-C Pump 52-104-945-802 seal? Request the complete seal on this page
and receive a quote within 24 hours.

Request quote

Qseals is a market leader in the
supply
and
overhaul
of
mechanical seals, we offer a wide range of products and services, coupled with worldwide delivery
and the shortest lead-times in industry. This ensures Qseals is your perfect reliability partner; we
work with you to supply world-class sealing solutions and deliver exceptional customer service.

A-C Pump 52-104-945-802 is a complete seal which is used in a variety of applications. The
52-104-945-802 is known for its ability to provide machine reliability and increase the up-time of
your equipment.

Not sure which sealing materials are best for your application, or is the material you are looking for
not listed? Qseals is here to offer expert advice, so that you can be sure that the best solution is
chosen.

Looking for another seal? At Qseals, we offer a broad range of products, such as component seals,
cartridge seals, engineered seals and compressor seals. We also supply seal support systems and
other sealing solutions to compliment the entire range of sealing solutions.

Discover our “Find your seal” tool and check whether the 52-104-945-802 offers the right solution for
your equipment or application.

Certification for A-C Pump 52-104-945-802

There are many regulations and industrial standards that mechanical sealing solutions need to
adhere to in certain applications and areas of the world.

Qseals has in-depth knowledge of the regulations which your seal may need to meet. We offer a full
range of products that adhere to USP6, EC1935-2004, FDA and ATEX, to name a few. Do you have any
questions about (product name), or the regulations concerning a specific application? Feel free to
contact us.

История создания Ка 52

Впервые прототип «Аллигатора», оснащённый ещё двигателями ТВ3-117ВМА и переделанный из одноместного Ка 50, попробовал воздух в июне 1997 года. Из-за недостаточности финансирования проекта в то время, лишь летом 2008 года 27 июня с заводского аэродрома поднялся в небо предсерийный экземпляр Ка 52. Испытательные полёты были закончены только в начале 2011 года.

Ка 52 СМ

К серийному производству завод приступил в октябре 2008 года и в 2011 году начались поставки новых вертолётов в войска. В лётные подразделения, базирующиеся на аэродроме Черниговка, первые вертолёты перегнали в мае 2011 года. По заказу МО России выпущена в серию, предназначенная для производства полётов с авианесущих кораблей, модифицированная модель «Аллигатора» со складывающимся крылом и лопастями – Ка 52К.

Изображения

Ка-52 на выставке «100 лет ВВС России»:

Двигатель ВК-2500П/ПС для Ка-52:

Ка-52 на МАКС-2009:

Сравнительные ТТХ современных ударных вертолётов
Страна и название вертолета	Ми-28Н	Ка-52	AH-64D Apache Longbow (Block III)	Bell AH-1Z Viper
Внешний вид
Год принятия на вооружение	2009	2011	2011	2011
Масс пустого, кг	8095	7800	5165	5580
Масса топлива, кг	1500	1500	1100	н/д
Масса боевой нагрузки, кг	2300	2800	н/д	н/д
Встроенная пушка	1 x 30-мм 2А42	1 x 30-мм 2А42	1 x 30-мм M230	3 x 20-мм M197
Точки подвески	4	6	4	6
Максимальная взлётная масса, кг	12 000	10 800	10 400	8390
Силовая установка	2 ? «Мотор Сич»ВК-2500-02	2 ? «Мотор Сич»ВК-2500	2 ? General Electric T700-GE-701D	2 ? General Electric T700-GE-401C
Мощность двигателя, л. с.	2 х 2200	2 х 2400	2 х 2000	2 х 1800
Максимальная скорость, км/ч	300	310	265	300
Практическая дальность (без ПТБ), км	450	520	480	680
Практический потолок, м	5000	5500	5900	6100
Скороподъёмность, м/с	13,6	10,0	12,3	14,2
Стоимость, млн USD	~8,0	~27,0	52,0-61,0	27,0-31,0
Страна и название вертолета	Augusta Westland T129	Eurocopter Tiger	Denel AH-2 Rooivalk	Kawasaki OH-1 Ninja
Внешний вид
Год принятия на вооружение	2012	2003	1999	2000
Масс пустого, кг	2530	3060	5730	2450
Масса топлива, кг	н/д	1100	1470	н/д
Масса боевой нагрузки, кг	1200	н/д	1560	н/д
Встроенная пушка	3 x 20-мм 197B	1 x 30-мм GIAT 30	1 ? 20-мм F2	—
Точки подвески	4	4	6	4
Максимальная взлётная масса, кг	5000	6600	8750	4000
Силовая установка	2 ? LHTEC CTS800-4A	2 ? Rolls-Royce MTR390-E	2 ? Turbomeca Makila 1K2	2 ? Mitsubishi TS1-10QT
Мощность двигателя, л. с.	2 х 1360	2 х 1464	2 x 1500	2 x 890
Максимальная скорость, км/ч	280	290	280	280
Практическая дальность (без ПТБ), км	550	740	700	550
Практический потолок, м	6000	4000	6100	н/д
Скороподъёмность, м/с	11,3	14,0	13,3	н/д
Стоимость, млн USD	43,0-53,0	39,0	~40,0	н/д
Страна и название вертолета	Harbin Z-19	CAIC WZ-10	HAL LCH	HESA Shahed 285
Внешний вид
Год принятия на вооружение	—	2011	2013 (план)	н/д
Масс пустого, кг	2350	5400	3000	820
Масса топлива, кг	н/д	н/д	н/д	н/д
Масса боевой нагрузки, кг	н/д	1500	н/д	н/д
Встроенная пушка	1 ? 23-мм	1 ? 23-мм	1 ? 20-мм	1 ? 7,62-мм
Точки подвески	4	4	4	2
Максимальная взлётная масса, кг	4500	7500	5500	1450
Силовая установка	2 ? WZ-8A	2 ? Pratt & Whitney Canada PT6C-67C	2 ? HAL/Turbomeca Shakti	1 ? Allison 250-C20J
Мощность двигателя, л. с.	2 x 850	2 x 1530	2 x 1200	1 x 420
Максимальная скорость, км/ч	245	н/д	275	225
Практическая дальность (без ПТБ), км	700	н/д	700	800
Практический потолок, м	4900	н/д	6000	4150
Скороподъёмность, м/с	9,0	н/д	12,0	7,0
Стоимость, млн USD	н/д	н/д	~22,0	н/д

История создания

Проявив себя, как эффективное средство поддержки пехоты, вертолеты прочно заняли свое место в структуре войск. Также военные ощутили весь потенциал применения ударных вертолетов, способных решать задачи недоступные для самолетов и артиллерии, а также прикрывать наступающие войска. Основываясь на всем этом, в СССР был разработан легендарный вертолет Ми-28 «Крокодил», который долго был наилучшим ударным вертолетом в мире. Однако со временем были выявлены его недостатки. Десантное отделение, за которое он получил прозвище «летающий БМП», использовалось редко и снижало остальные показатели машины. Перед конструкторами стала задача разработать новый исключительно ударный вертолет, превосходящий по боевым характеристикам и «Крокодила», и американский «Апач», серийно выпускаемый с середины 80-х годов. Так был создан Ка-50 «Черная акула».

Ка-50 был построен по соосной схеме (излюбленное решение камовцев). Такая схема расположения несущих винтов позволяет существенно увеличить маневренность вертолета, избавиться от рулевого винта, расположенного в хвосте, снизить общую массу и длину машины. С другой стороны вертолет становится сложнее и дороже в производстве и обслуживании, также от пилота требуется большее мастерство управления вертолетом. Однако основной проблемой было количество членов экипажа. В Ка-50 пилот одновременно управлял и вертолетом и системой вооружения, что отрицательно сказывалось на боевой эффективности вертолета, а иногда и служило причиной гибели машины. Этот недостаток был исправлен на Ка-52 «Аллигатор».

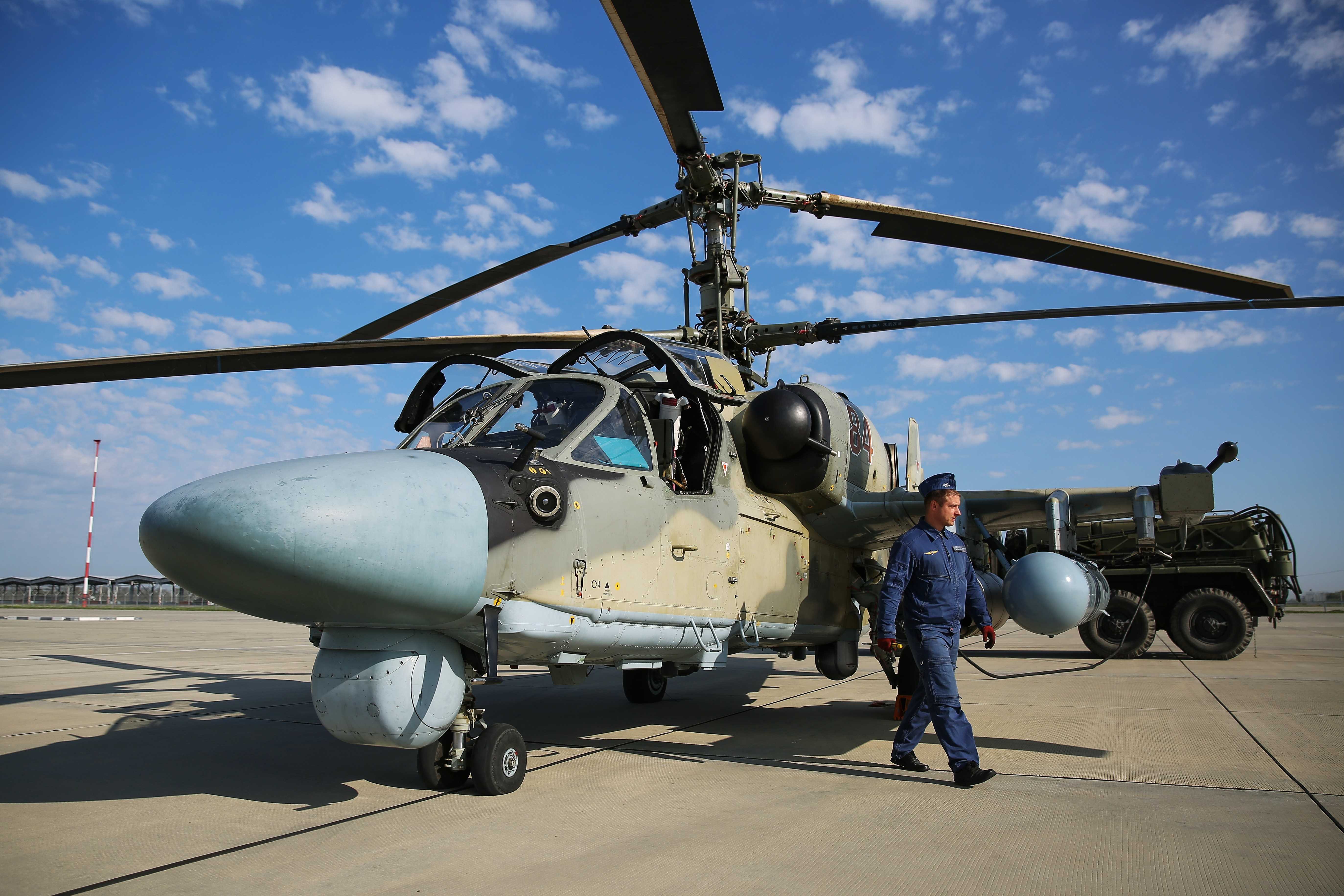

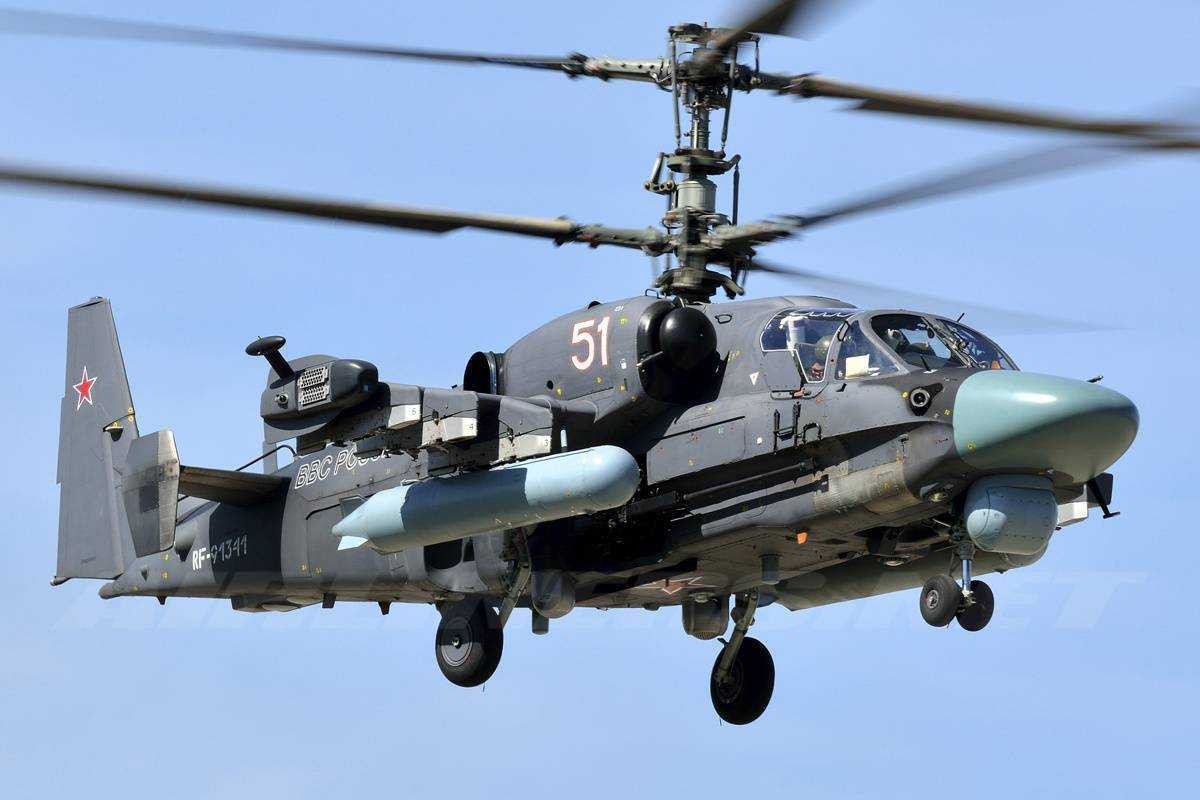

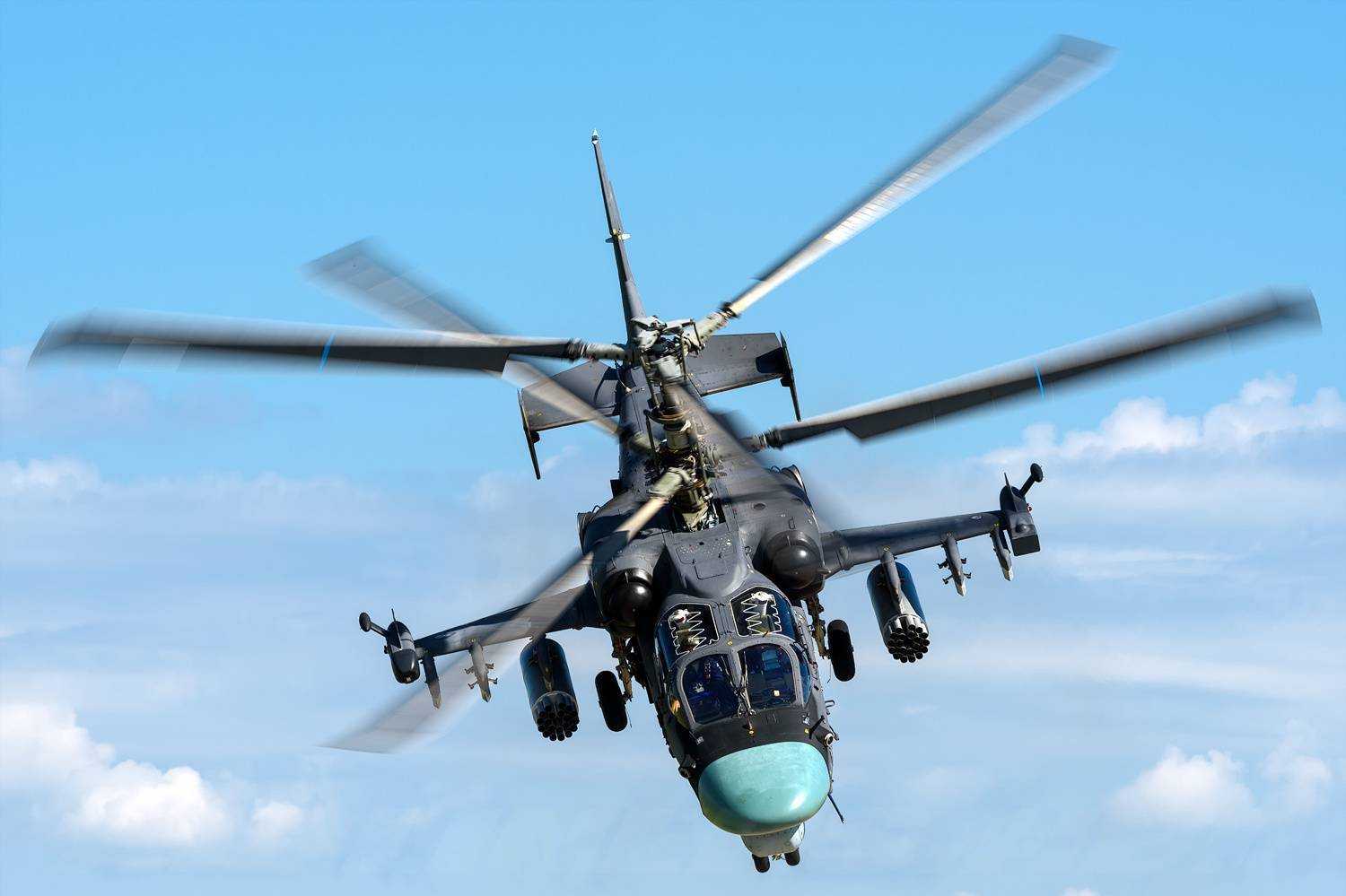

Внешне Ка-52 очень похож на своего предшественника Ка-50, так как является его прямой модернизацией. Вертолет также выполнен по соосной схеме, однако теперь в экипаж входит не один, а два человека: пилот и оператор вооружения, сидящие рядом. Благодаря этому боевая эффективность существенно возросла, а учитывая то, что системы управления вертолетом и огнем дублированы, можно сделать вывод, что вертолет может, помимо выполнения боевых задач, предназначаться также для обучения личного состава.

История создания

25 июня 1997 года состоялся первый полёт прототипа Ка-52 (переделанного из серийного Ка-50).

27 июня 2008 года в Арсеньеве (Приморский край) на аэродроме авиазавода «Прогресс» состоялся первый испытательный полёт первого Ка-52 из опытной партии.

29 октября 2008 года на заводе «Прогресс» началось серийное производство «Аллигаторов». В рамках программы гособоронзаказа российская армия до 2012 года получит до 30 вертолётов Ка-52. В месяц авиазавод может собирать до 2 Ка-52.

Первый этап государственных совместных испытаний (ГСИ) был закончен в декабре 2008 года, было дано разрешение на производство опытной партии, для продолжения 2 этапа ГСИ.

В 2011 году завершены ГСИ вертолёта

В мае 2011 года Ка-52 поступил на вооружение в строевую часть армейской авиации. 19 мая 2011 года майор Волков Андрей Евгеньевич, заместитель командира вертолётной эскадрильи, перегнал первый вертолёт Ка-52 из опытной партии с завода «Прогресс» в 575 авиационную базу армейской авиации (аэродром Черниговка)

23 октября 2012 года успешно завершены ГСИ оптиколокационной станции.

Ка-52 характеристики:

• Модификация      Ка-52

• Диаметр главного винта, м      14.50

• Длина,м      13.50

• Высота ,м      4.90

• Масса, кг  пустого      7800

• Масса, кг  нормальная взлетная      9800

• Масса, кг  максимальная взлетная      10400

• Тип двигателя      2 ГТД Климов ТВ3-117ВМА

• Мощность, кВт      2 х 1638

• Максимальная скорость, км/ч      300

• Крейсерская скорость, км/ч      270

• Практическая дальность, км      1160

• Дальность действия, км      520

• Скороподъемность, м/мин      600

• Практический потолок, м      5500

• Статический потолок, м      3600

• Экипаж, чел      1

• Вооружение:     одна 30-мм пушка 2А42 с 460 патронами

•  Боевая нагрузка – 2000 кг на 4 узлах подвески

•  4х3 ПТУР Вихрь или 4 УР Игла-В воздух-воздух или

•  80 80-мм НУР или 10 122-мм НУР

•  или контейнеры с пушками или пулеметами

27.06.2008 – в Арсеньеве (Приморский край) был совершен первый взлет Ка-52.

Серийно производить ударный вертолет начали с конца октября 2008 г. на заводе «Прогресс» им. Сазыкина. Это предприятие способно выпускать до двух экземпляров «Аллигаторов» в месяц.

В декабре 2008 г. завершился первый этап летных испытаний Ка-52, после которого было дано добро на производство опытной партии для завершения ГЛИ.

С 2008 по 2010 г. были выпущены 9 вертолетов.

Летные испытания вертолета полностью завершились в 2011 году.

Начиная с мая 2011 г., Ка-52 эксплуатируется ВВС России.

20.06.2011 глава Рособоронэкспорта г-н Исайкин во время брифинга на авиасалоне в Ле-Бурже рассказал о планах размещать боевые вертолеты Ка-52 на кораблях французского производства «Мистраль».

Общая стоимость производенных самолетов Ка-52 «Аллигатор» в 2011 г. достигла 9,5 млрд. рублей. На четырех экземплярах установили современную бортовую радиолокационную систему «Арбалет».

В течение 2012 г. производство «Аллигаторов» возросло в 2,2 раза сравнительно с 2011 годом.

7.08.2012 представитель предприятия «Вертолеты России» Кирилов Роман заявил о начале изготовления первых опытных экземпляров Ка-52 для вертолетоносцев «Мистраль».

23.10.2012 были завершены испытания навигационно-локационной системы ударного вертолета Ка-52.

Модификации Ка-52

• Ка-52 «Аллигатор» − базовая модель.
• Ка-52К – спроектированная версия вертолета, предназначена для размещения на кораблях-вертолетоносцах. От базовой модели отличается современной антикоррозийной обработкой и усиленными стойками шасси. Осенью 2001 года были проведены испытания в

Баренцевом море, в процессе которых вертолет Ка-52 сумел успешно приземлиться на палубу большого авианосца. Предположительно, именно Ка-52 станет основной ударной мощью новоприобретенных «Мистралей». Переговоры по покупке этих кораблей нынче находятся на грани срыва из-за введения экономических санкций странами Западной Европы против РФ.

8.04.2014 был заключен контракт о производстве 32 палубных версий Ка-52К. Первые из них были переданы в эксплуатацию ВВС России уже в конце 2014 г.
