Конструкция
Существуют фотоэлектронные умножители с полупроводниковыми умножающими элементами (гибридные), принцип действия которых основан на явлении ионизации атомов полупроводника при его бомбардировке электронами.
В зависимости от конструкции динодной системы ФЭУ разделяются на:
- системы на дискретных динодах с электростатической фокусировкой электронных пучков (наиболее часто используемые диноды коробчатые, ковшеобразной и тороидальной формы),
- системы на дискретных динодах сквозного типа (динодами являются сетки, жалюзи, плёнки),
- системы на распределённых динодах (пластинчатые, щелевые и трубчатые).
В каких деталях содержатся драгметаллы
Золотоносное месторождение перспективно для разработки при содержании Au в породе – 1 грамм на тонну. В некоторых радиодеталях оно может достигать 5%. При этом затраты на его извлечение несоизмеримы с теми, что тратятся на промышленную золотодобычу. Некоторые обладатели радиотехники советских времен могут даже не подозревать о том, что имеют Клондайк в собственной квартире.
Поколения ЭВМ очень богато на содержание золота
В советское время делали все добротно, на покрытии благородными металлами не экономили. Техники, которая могла бы обеспечить толщину напыления всего в несколько микрон, еще не было. Поэтому больше всего золота и подобных ему элементов добывают из деталей, произведенных до 1986 года. Рекордсменами в этом плане являются ЭВМ с маркировкой СМ и СЕ. В одной такой машине находят иногда до 10 кг желтого металла. Много его было в приборах, использовавшихся военными. Найти их сейчас непросто.
Содержание драгоценных металлов в радиодеталях современных изделий намного ниже, но даже это небольшое количество способно обеспечить прибыль. Об этом говорит число компаний, занимающихся их скупкой.
Для желающих сдать ненужные радиодетали имеется специальный справочник, он дает полное представление о содержании благородных металлов в их различных видах. Наиболее перспективны в этом плане:
- транзисторы;
- конденсаторы;
- ряд микросхем;
- некоторые генераторные лампы;
- разъемы и реле;
- резисторы.
Чаще всего в них представлены сплавы из золота, серебра, платины, палладия, рутения, тантала. Рассмотрим перечисленные позиции подробнее.
Фотоумножитель
Фотоэлектронный умножитель (ФЭУ) — электровакуумный прибор, в котором поток электронов, излучаемый фотокатодом под действием оптического излучения (фототок), усиливается в умножительной системе в результате вторичной электронной эмиссии; ток в цепи анода (коллектора вторичных электронов) значительно превышает первоначальный фототок (обычно в 10 5 раз и выше). Впервые был предложен и разработан Л. А. Кубецким в 1930-34.
Наиболее распространены ФЭУ, в которых усиление потока электронов осуществляется при помощи нескольких специальных электродов изогнутой формы — «динодов», обладающих коэффициентом вторичной эмиссии больше 1. Для фокусировки и ускорения электронов на анод и диноды подаётся высокое напряжение (600—3000 В). Иногда также применяется магнитная фокусировка, либо фокусировка в скрещенных электрическом и магнитном полях.
Основные параметры ФЭУ
- Световая анодная чувствительность (отношение анодного фототока к вызывающему его световому потоку при номинальных потенциалах электродов), составляет 1-10 4 а/лм
- Спектральная чувствительность (равная спектральной чувствительности фотокатода, умноженной на коэффициент усиления умножительной системы, лежащий обычно в пределах 10 3 —10 8 );
- Темновой ток (ток в анодной цепи в отсутствие светового потока), как правило, не превышает 10 -9 -10 -10 А.
Применение
Спектрометрия — сцинтилляционные счётчики; — в установках для изучения кратковременных процессов (временные ФЭУ); , телевидение, лазерная техника.
Смотреть что такое «Фотоумножитель» в других словарях:
фотоумножитель — фотоумножитель … Орфографический словарь-справочник
фотоумножитель — Электровакуумный прибор, преобразующий энергию оптического излучения в электрическую, обычно с преобразованием оптического сигнала в электрический и содержащий фотокатод, вторично электронный умножитель и анод. фотоумножитель… … Справочник технического переводчика
ФОТОУМНОЖИТЕЛЬ — (фотоэлектронный умножитель), электронный прибор, преобразующий световой сигнал или пучок света в эквивалентный усиленный электрический сигнал. ЭЛЕКТРОНЫ, высвобождаемые ФОТОЭЛЕКТРОННОЙ ЭМИССИЕЙ на освещенном КАТОДЕ, бомбардируют труппу других… … Научно-технический энциклопедический словарь
фотоумножитель — сущ., кол во синонимов: 1 • умножитель (3) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
фотоумножитель — фотоэлектронный умножитель; отрасл. фотоэлемент со вторичной электронной эмиссией; фэу; фотодинатрон; фотоумножитель Фотоэлемент электронного разряда, ток фотоэлектронной эмиссии в котором усиливается посредством вторичной электронной эмиссии … Политехнический терминологический толковый словарь
фотоумножитель — fotodaugintuvas statusas T sritis automatika atitikmenys: angl. photomultiplier; photomultiplier tube vok. Photoelektronenvervielfacher, m; Photomultiplikatorröhre, f rus. фотоумножитель, m; фотоэлектронный умножитель, m pranc. tube… … Automatikos terminų žodynas
фотоумножитель — fotodaugintuvas statusas T sritis radioelektronika atitikmenys: angl. photomultiplier; photomultiplier tube vok. Photoelektronenvervielfacher, m; Photomultiplikatorröhre, f; Photovervielfacher, m rus. фотоумножитель, m; фотоэлектронный умножитель … Radioelektronikos terminų žodynas
фотоумножитель — fotodaugintuvas statusas T sritis fizika atitikmenys: angl. photomultiplier vok. Photoelektronenvervielfacher, m; Photovervielfacher, m rus. фотоумножитель, m; фотоэлектронный умножитель, m pranc. photomultiplicateur, m … Fizikos terminų žodynas
фотоумножитель с дискретными динодами — fotodaugintuvas su atskirais dinodais statusas T sritis radioelektronika atitikmenys: angl. photomultiplier with discrete dynodes vok. Diskretdynoden Photovervielfacher, m; Photovervielfacher mit diskreten Dynoden, m rus. фотоумножитель с… … Radioelektronikos terminų žodynas
ФОТОУМНОЖИТЕЛЬ — см. Фотоэлектронный умножитель … Большой энциклопедический политехнический словарь
В каких радиодеталях, больше всего золота
Многие золотоискатели задаются вопросом: «Как можно найти золото в радиодеталях старого образца?». В большей части элементы желтого металла содержатся в старой технике, поскольку в новой для экономии драгоценные металлы заменяют дешевым вольфрамом. Еще его можно найти в коммутационных устройствах, а также в приборах управления военной техникой, производство которой пришлось на 70 – 80 года прошлого столетия.
Радиолампы же, наоборот — содержат драгоценный металл в минимальных количествах.

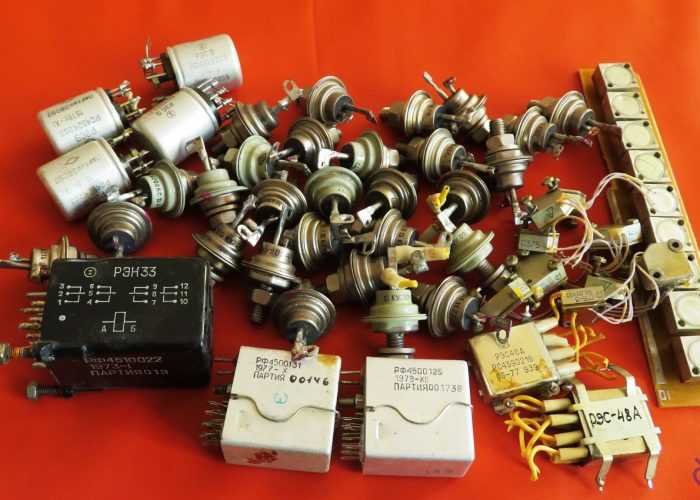

Вот небольшой перечень устройств, из которых можно извлечь драгоценный сплав:
- Полупроводники (оптроны, стабилитроны, диоды, тиристоры и т.д.) могут содержать в небольших количествах драгоценный металл;
- Разъемы, изготовленные во времена Советского Союза, очень часто покрывали слоем золота, толщина которого достигала нескольких микрон;

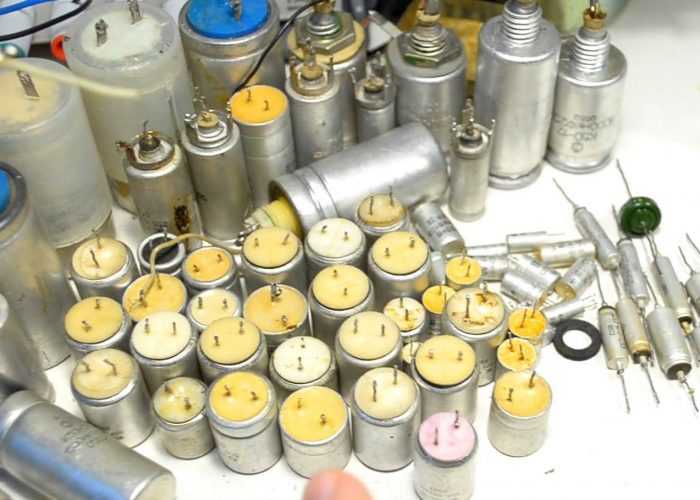

- Конденсаторы. Исключительно лишь те, которые использовались для производства военной техники старого образца;
- Транзисторы, золото в которых содержится в виде подложки, находящейся под проводником и кристаллом;
- Радиолампы.
Основные принципы работы фэу
Основными принципами работы ФЭУ являются:
| 1. | Возбуждение электронов | При попадании фотонов на фотокатод происходит возбуждение электронов, которые вырываются из металлической поверхности и образуют электронную эмиссию. |
| 2. | Усиление сигнала | Вырванные электроны усиливаются и ускоряются в электростатическом поле ионной заслонки. Это позволяет создать электронный поток достаточно большой силы. |
| 3. | Детектирование сигнала | Усиленные электроны попадают на анод, где вызывают электрический импульс, пропорциональный их количеству. Этот импульс обрабатывается и регистрируется для измерения интенсивности излучения. |
| 4. | Отделение ионной заслонки | Ионная заслонка, размещенная между фотокатодом и анодом, выполняет ряд функций, включая усиление электронов, разделение электронов и ионов ионной заслонки и защиту анода от ионов. |
Целью работы ФЭУ является обеспечение высокой чувствительности и точности измерения световых или электромагнитных излучений. Они широко применяются во многих областях, включая научные исследования, медицину, промышленность и оборону.
Способы извлечения драгоценных металлов из радиодеталей
Золото из радиодеталей (пошаговую инструкцию можно посмотреть на видео) можно добывать несколькими способами.
Схема прибора электролизера.
Во — первых — электролиз. С медного и латунного сплава золото можно снять при помощи анодного растворения желтого металла в серной или соляной кислоте, при этом выдерживая температуру 15-25 °С и определенную плотность тока 0,1–1 А/дм2. Окончательное растворение можно определить по падению силы напряжения.
Существует еще один способ. 1 литр серной кислоты смешивается с 250 граммами соляной. Перед тем, как опустить радиодеталь в полученный раствор, ее необходимо нагреть до температуры 60-70 °С. Погрузив радиотехническое устройство в кислотный раствор, необходимо добавить небольшое количество азотной кислоты – таким образом получается известная в сфере золотоискателей «царская водка».
Не менее известен еще один метод, который позволяет найти золото в радиодеталях. Для его применения необходимо в посуду из стекла с азотной кислотой (можно использовать серную, но результат будет не таким эффективным) нужно опустить заранее приготовленное сырье. Это могут быть клеммы или контакты, которые ранее присутствовали в радиодеталях. Азотная кислота растворит все элементы, а драгоценный металл останется в виде осадка. Отделить его можно, аккуратно слив кислоту в другую емкость, а затем обезвредить оставшийся осадок с использованием обычной пищевой соды.
Азотная кислота растворит все элементы, при этом золото останется в виде осадка.
Радиодетали с серебром, платиной или золотом можно найти в старых гаражах и подвалах, на кучах металлолома, а также у своих друзей и близких.
Извлечение золота и других драгоценных металлов из радиодеталей – это отличная бизнес-идея, которая не требует существенных вложений, а также обладает определенным коммерческим потенциалом.
Фотоэлектронный умножитель
Фотоэлектронный умножитель, сокращённо ФЭУ — детектор излучения, представляющий собой электровакуумный прибор, в котором световой поток, от инфракрасного до ультрафиолетового спектра, преобразуется в поток электронов с дальнейшим его усилением.
Световые характеристики ФЭУ близки к линейным. Выходной сигнал легко регистрируется и поддаётся измерению. ФЭУ регистрирует как предельно слабые, так и интенсивные потоки излучения: от единиц до 1012 фотонов в секунду при высоких частотах модуляции. Широкий диапазон измерений делает этот прибор распространённым, а в ряде случаев и незаменимым фотодетектором. В полупроводниковой электронике ещё не созданы приборы, способные заменить ФЭУ.
Конструктивно ФЭУ состоит из элементов, указанных на приведённой выше схеме.
Фотокатод выполняется из соединений полупроводниковых материалов с невысокой проводимостью — таких, как арсенид галлия GaAs, антимонид цезия Cs3Sb и др. — нанесённых на внутреннюю поверхность стеклянной колбы прибора. Фотокатод бывает полупрозрачным — работающим «на просвет», либо плотным — работающим «на отражение».
Фокусирующая система состоит из группы электродов, имеющих определённые размеры и форму. Они обеспечивают фокусировку электронов, испускаемых фотокатодом, и направление их на первый динод. Фокусирующая система бывает электростатической, магнитной и их комбинацией.
Динодная система фотоэлектронного умножителя включает в себя до 15-20 электродов с высоким коэффициентом вторичной эмиссии. Они работают одновременно анодом, притягивая электроны с предыдущего элемента, и катодом — испуская их на последующий элемент. Отсюда и «объединяющее» название — динод. Материалом для рабочего слоя динодов служат окиси бериллия — ВеО, или магния — MgO.
Анод ФЭУ является «замыкающим» электродом схемы, с которого сигнал снимается для дальнейшей обработки. Он изготавливается из тугоплавкого металла — никель, молибден и др. Через него протекает суммарный ток всех остальных электродов прибора.
Электропитание ФЭУ осуществляется через резистивный делитель напряжения. На каждом электроде, начиная с первого динода, напряжение на 50-100 V выше, чем на предыдущем.
Принцип работы ФЭУ следующий. Фотон светового потока выбивает из фотокатода в вакууме «первичный» электрон, получающий ускорение в электрическом поле, созданном разностью потенциалов между электродами. Этот электрон притягивается к первому диноду, которому отдаёт свою энергию. При этом в материале самого́ динода возбуждается уже несколько электронов, которые ускоряются и притягиваются ко второму диноду, где каждый из них возбуждает по несколько электронов, которые… и т.д. до анода. Таким образом, в результате многократного умножения на выходе прибора появляется сигнал, пропорциональный числу фотонов, попавших на катод.
ФЭУ нашли широкое применение: в ядерной физике как элемент сцинтилляционного счётчика; в устройствах лазерной и телевизионной техники; в оптической аппаратуре; для регистрации слабых излучений и др.
В средствах неразрушающего контроля ФЭУ исполняют функцию детектора в составе сканеров для оцифровки рентгеновских плёнок. Здесь свет от источника, проходя через плёнку, попадает на катод детектора, где преобразуется в электрический сигнал, который затем обрабатывается в компьютере.
Фотоэлектронный умножитель ФЭУ-145
Учет драгметаллов при списании объектов ОС.
Списание федерального имущества осуществляется в порядке, установленном Постановлением Правительства РФ от 14.10.2010 № 834, а имущества субъектов РФ, муниципального имущества – по правилам, установленным решениями высшего исполнительного органа субъекта РФ, местной администрации соответственно.
Решение о списании объектов ОС принимается комиссией по поступлению и выбытию активов, созданной в автономном учреждении (п. 1 ст. 296, ГК РФ, ч. 1 ст. 3 Федерального закона от 03.11.2006 № 174-ФЗ «Об автономных учреждениях»):
-
в отношении недвижимого и особо ценного движимого имущества, которое закреплено за ним собственником или приобретено за счет средств, выделенных собственником на его приобретение, – по согласованию с собственником имущества;
-
в отношении остального имущества – самостоятельно.
Списание основных средств оформляется актом о списании объектов нефинансовых активов (кроме транспортных средств) (ф. 0504104). Разборка и демонтаж основных средств до утверждения и согласования соответствующего акта не допускаются.
При ликвидации (списании) объекта основных средств учреждение изымает из него детали, содержащие драгоценные металлы и их сплавы, классифицирует вторичное сырье по видам и определяет нормативы извлечения драгметаллов при обработке (переработке) по этим видам. Такое изъятие учреждение может производить самостоятельно либо с привлечением организаций, осуществляющих деятельность по обработке (переработке) лома и отходов драгоценных металлов (п. 23 Инструкции № 231н).
При списании основного средства и при невозможности отбора для проведения анализа представительной пробы от образовавшихся лома и отходов учреждения ведут учет драгметаллов, входящих в их состав, в пересчете на массу химически чистых драгоценных металлов на основании сведений о содержании драгоценных металлов, имеющихся в технической документации (паспортах, формулярах, руководствах по эксплуатации) (п. 22 Инструкции № 231н).
Списание основного средства оформляется актом ликвидации, в котором указываются отдельно общая масса изъятых деталей, а также масса драгоценных металлов в пересчете на массу химически чистых драгоценных металлов согласно сведениям первичных учетных документов и (или) технической документации на данный объект.
Далее основное средство списывается с карточек складского учета, и одновременно изъятые детали приходуются в карточках учета отходов по общей массе отходов и массе содержащихся в них драгоценных металлов в химически чистом виде согласно технической документации (п. 23 Инструкции № 231н).
Изъятые при демонтаже (разборке) основных средств детали, лом и отходы драгметаллов должны храниться в специальных помещениях в несгораемых шкафах, металлических ящиках или сейфах. По окончании рабочего дня они должны закрываться, опломбировываться или опечатываться и сдаваться под охрану. Вскрытие мест хранения ценностей должно производиться материально ответственным лицом, при его отсутствии – комиссией, назначаемой приказом руководителя учреждения, с составлением акта вскрытия (п. 41 Инструкции № 231н).
В силу п. 25, 43 СГС «Основные средства», п. 51 Инструкции № 157н списание основного средства с учета отражается по балансовой стоимости вместе с начисленной ранее амортизацией и убытком от обесценения (при наличии).
Как указано в п. 25, 106, 118 Инструкции № 157н, изъятые при демонтаже (разборке) основных средств детали, содержащие драгметаллы, подлежат оприходованию в составе материальных запасов на счете 0 105 36 000 «Прочие материальные запасы – иное движимое имущество учреждения» по текущей оценочной стоимости (справедливой стоимости) на дату их принятия к учету. Определяется такая стоимость комиссией учреждения по поступлению и выбытию нефинансовых активов методом рыночных цен (п. 54 СГС «Концептуальные основы»).
Для определения справедливой стоимости лома и отходов драгметаллов можно использовать учетные цены на аффинированные драгметаллы, установленные ЦБ РФ.
Оприходование деталей осуществляется на основании приходного ордера на приемку материальных ценностей (ф. 0504207) и требования-накладной (ф. 0504204). Эти документы составляются на основании акта о списании объектов нефинансовых активов (ф. 0504104), в котором проставляется отметка о получении материалов в реквизите «Результаты выбытия».
Также на основании указанного акта в инвентарной карточке учета нефинансовых активов (ф. 0504031), в разд. 3 «Движение объекта основных средств» делается запись о выбытии объекта основных средств.
диоды
Элементы изделия, содержащие
золото
коммутация, посадочное гнездо
кристалла
Материал изделия
нижняя часть — преимущественно
медь; верхняя часть железо-
никелевый сплав и стекло Тип изделияРекомендации Растворение в Концентрированной азотной кислоте Крепость не менее 70 % ,соляной ,Царской водки
ДИОДЫ СТЕКЛЯННЫЕ
Элементы изделия, содержащие
золото
позолота под кристаллом
Материал изделия
медь (вывода), стекло (корпус)
Тип изделияД104 . Д219 . Д223 . Д106 . Д220
Масса изделия,
г
0,45±0,05
0,4±0,05
0,42±0,05
Масса золота, г
0,0005
0,00047
0,00065
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
СВЕТОДИОДЫ (ИНДИКАТОРНЫЕ)
Материал изделия
медь (вывода), пластик или железо-
никелевый сплав (корпус)Тип изделия
В металлическом корпусе
В пластиковом корпусе с позолотой
В пластиковом корпусе без
позолоты ,
Все виды
Масса изделия,
г
0,3±0,03
0,25±0,02
0,28±0,02
Масса золота,
г
0,0047
0,00035
—
Содержание золота,
%:
1,6±0,01
0,14±0,02
Рекомендация по опробованию
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ МЕТАЛЛОПЛАСТИКОВЫЕ
Элементы изделия, содержащие
золото
позолота под кристаллом
Материал изделия
медь (подложка и вывода), пластик
(корпус).
Тип изделия
2Д212 . КД212 . КД2999 . 2Д213
Масса изделия,
г
0,85±0,05
3,1±0,01
3,1±0,01
Масса золота,
г
0,0012
0,0032
0,0033
Рекомендация по Обработке Обжег, Переплавка . Аффинаж неприемлем.
Диоды
СЛАБОТОЧНЫЕ
Элементы изделия, содержащие
золото
позолота на кристалле, коммутация
Материал изделия
медь (вывода, нижняя часть),
железо-никелевый сплав и стекло
(корпус).
Тип изделия
Д7 . Д237 . МД218
Масса изделия,
г
1,4±0,1
2,2±0,1
1,6±0,1
Масса драгметалла, %
золото серебро
нет
0,0003
0,0006
нет
0,0006
0,006
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ И СТАБИЛИТРОНЫ
ИМПОРТНЫЕ
МЕТАЛЛОПЛАСТИКОВЫЕ
Элементы изделия, содержащие
золото (серебро)
Покрытие на металле, коммутация
Материал изделия
медь (вывода или основание),
пластик (корпус).
Тип изделия
831С . SY320/2 . 1N5403
Диоды б/н мелкие с маркировкой
полосками .
Масса изделия,
г
0,5±0,05
0,7±0,1
0,6±0,1
0,2±0,02
Масса золота (серебра), г
0,037Ag
0,0002Au
0,0002Au
0,0002Au
Содержание золота, (серебра) %:
7,4Ag
0,03
0,03
0,1
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ СЕРИИ КЦ (2Ц)
Элементы изделия, содержащие
золото
позолота под кристаллом
Материал изделия
медь (вывода), пластик (корпус) .
Тип изделия
2Ц103 .КЦ106
Масса изделия,
г
1,55±0,05
1,7±0,05
Масса золота,
г
0,0017
0,0018
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ
Элементы изделия, содержащие
драгметалл
позолота на кристалле, коммутация
Материал изделия
медь (нижняя часть), железо-
никелевый сплав и стекло (корпус).
Тип изделия
Д815 . Д229 . 2Д202 .КД2998 .КД206 . Д816
2Д204 . КД202 .Д817 . КС680
Масса изделия, г
3,8±0,1
3,2±0,1
4,7±0,1
5,5±0,1
6,2±0,1
