диоды
Элементы изделия, содержащие
золото
коммутация, посадочное гнездо
кристалла
Материал изделия
нижняя часть — преимущественно
медь; верхняя часть железо-
никелевый сплав и стекло Тип изделияРекомендации Растворение в Концентрированной азотной кислоте Крепость не менее 70 % ,соляной ,Царской водки
ДИОДЫ СТЕКЛЯННЫЕ
Элементы изделия, содержащие
золото
позолота под кристаллом
Материал изделия
медь (вывода), стекло (корпус)
Тип изделияД104 . Д219 . Д223 . Д106 . Д220
Масса изделия,
г
0,45±0,05
0,4±0,05
0,42±0,05
Масса золота, г
0,0005
0,00047
0,00065
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
СВЕТОДИОДЫ (ИНДИКАТОРНЫЕ)
Материал изделия
медь (вывода), пластик или железо-
никелевый сплав (корпус)Тип изделия
В металлическом корпусе
В пластиковом корпусе с позолотой
В пластиковом корпусе без
позолоты ,
Все виды
Масса изделия,
г
0,3±0,03
0,25±0,02
0,28±0,02
Масса золота,
г
0,0047
0,00035
—
Содержание золота,
%:
1,6±0,01
0,14±0,02
Рекомендация по опробованию
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ МЕТАЛЛОПЛАСТИКОВЫЕ
Элементы изделия, содержащие
золото
позолота под кристаллом
Материал изделия
медь (подложка и вывода), пластик
(корпус).
Тип изделия
2Д212 . КД212 . КД2999 . 2Д213
Масса изделия,
г
0,85±0,05
3,1±0,01
3,1±0,01
Масса золота,
г
0,0012
0,0032
0,0033
Рекомендация по Обработке Обжег, Переплавка . Аффинаж неприемлем.
Диоды
СЛАБОТОЧНЫЕ
Элементы изделия, содержащие
золото
позолота на кристалле, коммутация
Материал изделия
медь (вывода, нижняя часть),
железо-никелевый сплав и стекло
(корпус).
Тип изделия
Д7 . Д237 . МД218
Масса изделия,
г
1,4±0,1
2,2±0,1
1,6±0,1
Масса драгметалла, %
золото серебро
нет
0,0003
0,0006
нет
0,0006
0,006
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ И СТАБИЛИТРОНЫ
ИМПОРТНЫЕ
МЕТАЛЛОПЛАСТИКОВЫЕ
Элементы изделия, содержащие
золото (серебро)
Покрытие на металле, коммутация
Материал изделия
медь (вывода или основание),
пластик (корпус).
Тип изделия
831С . SY320/2 . 1N5403
Диоды б/н мелкие с маркировкой
полосками .
Масса изделия,
г
0,5±0,05
0,7±0,1
0,6±0,1
0,2±0,02
Масса золота (серебра), г
0,037Ag
0,0002Au
0,0002Au
0,0002Au
Содержание золота, (серебра) %:
7,4Ag
0,03
0,03
0,1
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ СЕРИИ КЦ (2Ц)
Элементы изделия, содержащие
золото
позолота под кристаллом
Материал изделия
медь (вывода), пластик (корпус) .
Тип изделия
2Ц103 .КЦ106
Масса изделия,
г
1,55±0,05
1,7±0,05
Масса золота,
г
0,0017
0,0018
Рекомендация по Обработке
обжиг, расворение В азотной, соляной, царской водки
ДИОДЫ
Элементы изделия, содержащие
драгметалл
позолота на кристалле, коммутация
Материал изделия
медь (нижняя часть), железо-
никелевый сплав и стекло (корпус).
Тип изделия
Д815 . Д229 . 2Д202 .КД2998 .КД206 . Д816
2Д204 . КД202 .Д817 . КС680
Масса изделия, г
3,8±0,1
3,2±0,1
4,7±0,1
5,5±0,1
6,2±0,1
Магнитофон кассетный Комета М225С-1 | Радиодетали в приборах
Комета-225С
Магнитофоны
25.09.2020
Sin

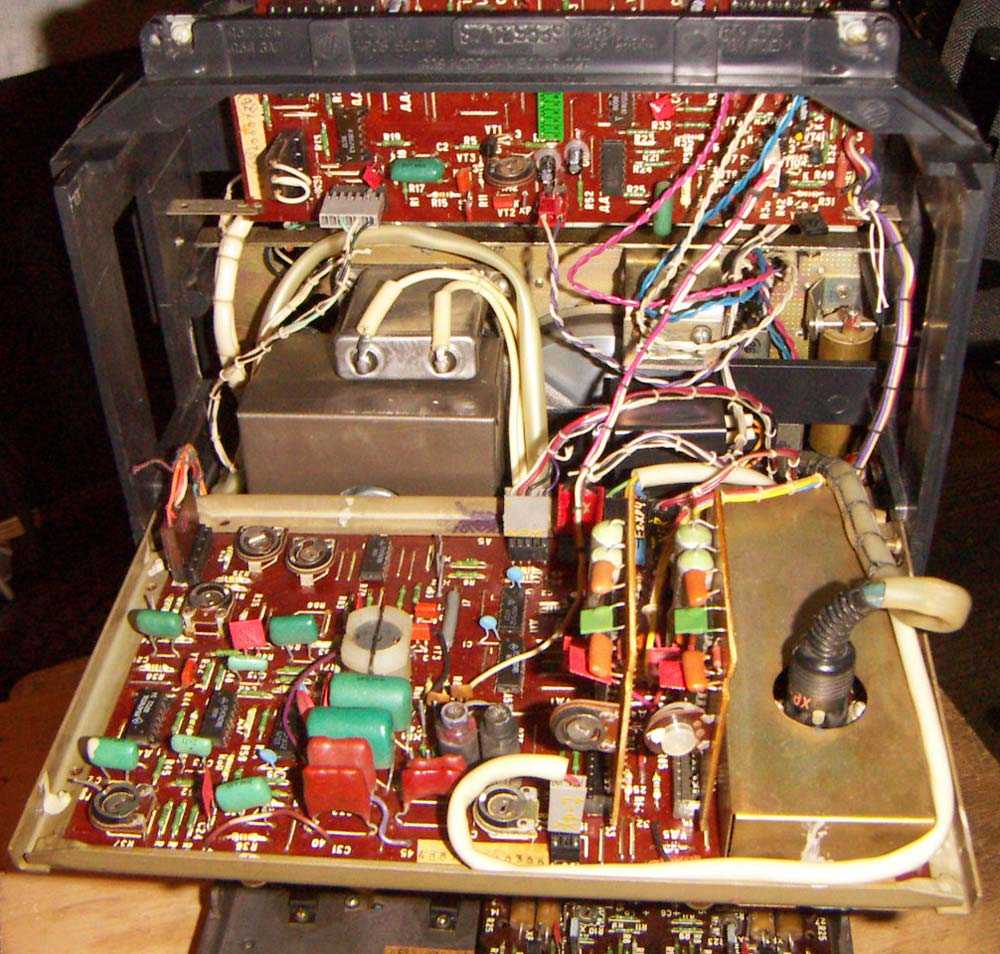

Стереофонические магнитофоны «Комета-225С», «Комета М-225С-1», «Комета М-225С-2» и «Комета М-225С-3″ выпускал с 1987, 1988, 1989 и 1990 года Новосибирский завод точного машиностроения. Стационарный кассетный стереофонический магнитофон 2-й группы сложности »Комета-225С» (с 1988 года «Комета М-225С») и её модернизации имеют практически одинаковую схему и конструкцию. Модернизации свелись к незначительному изменению оформления магнитофонов для повышения покупательского спроса. Были и небольшие доработки в схемах. Магнитофон предназначен для записи звуковых фонограмм на компакт-кассеты, с последующим воспроизведением записи. Магнитофон имеет: возможность работы с двумя типами ленты; светодиодные индикаторы уровня записи и воспроизведения и режимов работы; эффективную систему шумопонижения »Маяк»; электронно-логическое управление всеми режимами работ; сендастовую магнитную головку; временный останов ленты; автостоп; счётчик расхода магнитной ленты; начиная с модели »Комета М-225С-2» предусмотрен встроенный пятиполосный эквалайзер.
Технические характеристики магнитофона Комета М225С-1
Количество двигателей — 1.Количество головок — 2.Скорость движения магнитной ленты — 4,76 см/сек.Коэффициент детонации — 0,2 %.Диапазон записываемых и воспроизводимых звуковыхчастот на хромоксидной магнитной ленте — 40 — 14000 Гц.Относительный уровень шумов в канале записи-воспроизведенияс системой шумопонижения — -59 дБ.Номинальная выходная мощность — 2х10,Максимальная выходная мощность — 2х20 Вт.Потребляемая мощность от сети — 80 Вт.Габариты — 274х329х196 мм.Вес — 9,5 кг.
Ценные радиодетали в магнитофоне Комета М225С-1
Конденсаторы:Конденсаторы тантал-ниобий — 0,6 г;Конденсаторы К10-7В флажки — 10,6 г;Конденсаторы КТ трубчатые — 0,5 г.
Транзисторы:Транзисторы КТ814 — 12 шт;Транзисторы КТ310 — 3 шт;Светодиоды АЛ307 — 19 шт.
Микросхемы черный пластик 155 серия — 18 шт.
Металлы:Посеребренка П2к — 6,1 г;Алюминий — 0,9 кг;Медь — 0,58 кг;Платы — 0,79 кг;Сталь — 2,95 кг;ЦАМ — 0,33 кг.
Содержание драгметаллов в магнитофоне Комета М225С-1
Золото : 0,105 г;Серебро : 1,255 г;Платина : 0 г;МПГ : 0 г.Примечание : по справочнику: “Содержание драгоценных металлов в электротехнических изделиях, аппаратуре связи, контрольно-измерительных приборах, кабельной продукции, электронной и бытовой технике. Информационный справочник в шести частях. Часть 3. Аппаратура радиосвязи, телевидения и радиовещания. – 2-е изд., перераб. и доп. -М.: ООО “Связьоценка”, 2003″.
Схема, инструкция по эксплуатации, техническое описание
Инструкция по эксплуатации и техническое описание Комета-М225С1Скачать
Схема электрическая принципиальная Комета-М225С1Скачать
Разъёмы
Разъёмы, содержащие драгметаллы.
- Разъёмы отечественного производства всех серий только с жёлтыми контактами!
- Разъёмы отечественного производства в пластиковых корпусах не надо разбирать, так как на корпусе разъёмов стоит маркировка и год выпуска. Это напрямую влияет на цену разъёмов.
- Контакты (лигатура) от отечественных разъёмов с жёлтым покрытием контактных частей, в том числе от разъёмов круглого сечения 2РМ, ШР, СНЦ, ОНЦ и подобных в алюминиевых корпусах.
- Все разъёмы с посеребренными (белого цвета) контактами необходимо разбирать на лигатуру, в целом виде данные разъёмы не покупаем. Лигатура — это извлечённые из корпуса разъёма контакты.
- Разъёмы импортного производства определённых марок с полностью жёлтыми контактами.
- Разъёмы с материнских плат и подобные разъёмы не покупаем в целом виде не покупаем, необходимо разбирать на контакты (лигатуру).
- Ламели жёлтого и серого (стального) цвета от плат отечественного и импортного производства.
- Посеребренные ламели не подходят для продажи. Посеребренные ламели, как правило, ещё и частично покрыты чёрным налётом (окислом).
- Дополнительную информацию по данным радиодеталям смотрите на странице «Разъёмы».
Золото в разъёмах
Разъёмы считают богатым источником драгоценных материалов. Приобрести их можно на вес. Для добычи золота и серебра подходят как советские, так и импортные модели. Год выпуска при этом не имеет значения. Некоторые радиодетали содержат довольно много палладия. Для того чтобы выяснить, действительно ли он есть в составе, элемент нужно поджечь. Если в результате на разъёме появятся тёмные пятна, то можно заниматься извлечением драгметалла.
В одном килограмме этих деталей обычно содержится до 25 г чистого золота. Китайские и американские разъёмы — это более бедные источники, в которых драгоценных металлов в пять раз меньше. Из элементов легко извлечь вещество. Для этого нужно подготовить химический реактив, называющийся «Царская водка». Он содержит 30%-й раствор соляной кислоты и 40%-й азотной. Их смешивают в пропорции 3:1, заливают в предварительно охлаждённую ёмкость и тщательно медленно перемешивают.
Окислитель отделит золото, платину и палладий. В процессе работы смесь выделяет пары, которые могут вызвать отравление и внутренние ожоги. Их запрещено вдыхать, а комнату, где проводится работа, нужно проветрить. Нельзя таким способом извлекать серебро, хром и цирконий. На поверхности этих материалов образуется толстый налёт хлорида. Благородные металлы не подвергнутся такому воздействию.
Добыча золота из радиодеталей
Для того чтобы понять, как добыть золото из старых радиодеталей времен Советского Союза, придется немного потрудиться, но сделать это вполне реально, даже в домашних условиях.
Существует еще один вариант обогатиться за счет устаревшей техники – реализовать ее посредством специализированных предприятий и фирм, которые занимаются скупкой старой техники. Однако перед тем, как отправить сломанные устройства на переработку, лучше убедиться, что среди них нет по-настоящему уникальных экземпляров, которые были бы интересны коллекционерам (а это гораздо большая прибыль).
Сырьем, из которого можно выделить золото, являются золотосодержащие сплавы, которые используются для производства следующих элементов: микросхемы, часы, транзисторы, контакты, электрические разъемы и т. д.
Из некоторых микросхем можно извлечь «аурум».
Драгоценные металлы можно найти в микросхемах, выпущенных под сериями: 162, 175, 178, 249, 505, 130, 128, 108, 115 и других. Золото содержится также в транзисторах некоторых категорий, при этом, его наличие заметно даже на корпусе (окраска соответствующего цвета красноречиво говорит об этом). Более подробное содержание золота в радиодеталях можно найти в различных справочниках советского времени по электронике.
