Усилитель звука из телевизора

На рисунках 2 и 3 показаны схемы блоков управления БУ411 и БУ413. которые применялись в телевизорах 4УСЦТ. По схемам УНЧ эти блоки полностью идентичны. различие только в цепях управления. В первом случае управление кнопочное, во втором аналоговое, переменными резисторами. Но это не имеет никакого отношения к УНЧ. Платы А9 содержат УНЧ на основе микросхемы К174УН14, которая более современная чем К174УН7 блока БУ3. и обладает значительно лучшим качеством звучания. Но регулятор тембра по низким и высоким частотам выполнен по пассивной схеме, что несколько ухудшает глубину его регулировки. УНЧ блока БУ 411 и БУ413 обладает выходной мощностью 6 Вт, при КНИ 10% (4 Вт при КНИ 0,15%) и диапазоном рабочих частот 4016000 Гц при неравномерности 6 дБ.

Данный УНЧ в схеме телевизора питается напряжением 15V. но он работоспособен в значительно более широком диапазоне питающего напряжения от 8 до 18V. При этом изменяется только его максимальная выходная мощность, которая на нагрузке сопротивлением 2 Ом может достигать 10 Вт (при КНИ 10%). Чувствительность микросхемы К174УН14 составляет около 50 мВ. что позволяет использовать пассивный регулятор тембра. включенный на входе. Регулировка громкости так же не предусмотрена Поэтому, конструируя УНЧ на основе этих плат, нужно будет сделать обычный пассивный регулятор громкости на переменных резисторах.

Усилитель мощности на микросхеме К174УН14 (TDA2003)

На плате усилитель низкой частоты А9 блока БУ411 или БУ 413 непосредственно установлены разъемы Х1 и XS1. Остальные разъемы расположены за пределами платы и соединяются с ней ленточными кабелями. Точки подключения этих кабелей на схеме обозначены цифрами. Точками общего минуса являются точки 2. 4, 1, 7. Напряжение питания поступает на точку 5. А входной сигнал на точку 6. На рисунке 4 показана схема стереоусилителя на основе плат А9.2 блоков управления БУ3.

Входной сигнал поступает через разъем XI. Величины сопротивлений резисторов R1 и R4 зависят от выхода источника сигнала. Если это линейный выход, например. DVD плеера. то они могут быть указанного на схеме сопротивления или вообще их можно удалить. Если же сигнал подается от телефонного выхода, например, карманного МП3 плеера.то сопротивления этих резисторов нужно уменьшить до величин, обеспечивающих нормальную нагрузку телефонного усилителя (обычно 50100 Ом достаточно).

Резисторы R3 и R6 раздельные регуляторы громкости. Регуляторы тембра на схеме не показаны, потому что они входят в состав плат. Цепи R2 С2 и R5 С4 служат для подавления помехи с частотой дискретизации, которая может быть на выходе цифрового источника сигнала. На рисунке 5 показана схема стереоусилителя на основе плат А9 блоков управления БУ411 или БУЗИ. Источник питания должен выдавать постоянное напряжение в указанных на схемах пределах, с максимальным током до ЗА в схеме на рис. 3 и до 5А в схеме на рис.4. Следует заметить, что применение разнотипных плат УНЧ в одном и том же стереоусилителе не допустимо.

Как из телевизора сделать усилитель звука

Регулировка громкости не предусмотрена, потому что регулировка громкости в этих телевизорах осуществляется в модуле радиоканала электронным способом. Поэтому, конструируя самостоятельный УНЧ на основе этих плат нужно будет сделать обычный пассивный регулятор громкости на переменных резисторах. Номинальное напряжение питания УНЧ БУ3 составляет 15V. Но усилитель НЧ нормально работает в диапазоне от 10 до 16,5V. На плате УНЧ А9.2 непосредственно установлены разъемы Х4. Х16 и Х8 Остальные разъемы расположены за пределами платы и соединяются с ней ленточными кабелями. Точки подключения этих кабелей на схеме обозначены цифрами. Точками общего минуса являются точки 27. 24. 21, 16. Напряжение питания поступает на точку 14. А входной сигнал на точки 20 и 19.

К174КН1

Микросхема К174КН1 представляет
собой формирователь сигнала блокировки
АПЧГ с возможностью последовательного
переключения каналов в обоих направлениях
при управлении сигналами дистанционного
управления в трехразрядном двоичном коде.
Предположительно, разработана в ходе ОКР
«Фортуна»

Микросхема предназначена для использования
в блоке управления телевизоров черно-белого
и цветного изображения в качестве
восьмиканального коммутатора. Справочный лист
и данные из
отраслевого каталога на неё.

Самое примечательное в ней —
производитель. Логотип принадлежит
объединению МЭЛЗ
(Московский электроламповый завод), увидеть
его на микросхеме весьма неожиданно. Дело в
том, что микросхема выпущена московским
заводом «Цвет», который входил в
объединение.

Кстати, она представляет собой
дальнейшее развитие микросхемы К421КН1
того же завода «Цвет».

Схема переделки модуля УНЧ

В центре схемы схема модуля УНЧ выше указанного телевизора. Модуль сделан на микросхеме К174УН14, кроме собственно УНЧ там так же есть и резисторы регулировки тембра R2 и R4, а так же, выключать S, которым можно выключить динамик, чтобы подключить головные телефоны. Схема модуля УНЧ подверглась изменениям, которые показаны на схеме.

Поскольку регулятор тембра для переговорного устройства не нужен, а регулятор громкости просто необходим, этот регулятор тембра был переделан в регулятор громкости. Регулятором громкости стал переменный резистор R4. Для этого потребовалось выпаять из схемы R3, R5, СЗ и С2.

Вместо СЗ поставить перемычку П1, а вместе С2 поставить конденсатор большей емкости (0,33 мкФ). Теперь бывший регулятор тембра по ВЧ R4 превратился в регулятор громкости.

Рис. 1. Схема подключения модуля УНЧ о телевизора в качестве переговорного устройства.

Кроме того, в последствии выяснилось что чувствительности УНЧ недостаточно для хорошей работы с электретными микрофонами, поэтому было принято решение увеличить коэффициент передачи микросхемы К174УН14 изменив её ООС, путем увеличения сопротивления резистора R9. Вместо 330 Ом поставлено 680 Ом, но конкретно это нужно уточнить.

Теперь о работе схемы в целом. На входе устанавливается пассивный блок, состоящий из динамика В1, электретного микрофона М1 и звонковой кнопки S3. Система вызова работает независимо, и представляет собой стандартную схему квартирного звонка, разница только в том, что он установлен не возле двери в квартиру, а на заборе, возле калитки для входа на дачный участок.

S3 — звонковая кнопка, чтобы не мокла защищена тубусом, вырезанным из пластиковой бутылки. От неё двойной провод на 220V идет в дом, а там обычный квартирный звонок ЗВ1. В общем, эта схема звонка была еще до того, как появилось переговорное устройство, но теперь можно не бежать сразу к калитке, а сначала поговорить.

Активный узел установлен в доме, и не считая звонка, соединяется с пассивным только одним экранированным аудиокабелем (для стереосигнала). К оплетке припаяны соединенные вместе вывод динамика В1 и отрицательный вывод микрофона М1.

Переключатель S2 служит для управления «прием / передача». Он без фиксации, кнопка. В не нажатом положении, как показано на схеме, можно слушать собеседника — гостя. А чтобы ответить — нужно нажать S2, и удерживать нажатой во время ответа.

S1 — выключатель питания. Пока никто не звонит можно все выключить. Микрофон М2 и динамик В2 расположены в доме.

И так, поступил звонок, включаем схему выключателем S1. При этом S2 не нажат, и находится в показанном на схеме положении. На микрофон М1 поступает питание через резистор R101 (обозначил трехзначным числом, чтобы отличалось от нумерации резисторов на схеме модуля УНЧ).

Подбором сопротивления этого резистора можно установить чувствительность микрофона М1, в процессе налаживания домофона. Через кабель, верхнюю по схеме секцию S2 сигнал с микрофона М1 поступает на УНЧ. Переменным резистором R4 можно регулировать громкость звука. С выхода УНЧ на микросхеме К174УН14 (выключатель S модуля УНЧ должен быть замкнут) сигнал поступает через нижнюю по схеме секцию S2 на динамик В2, расположенный в доме. Таким образом, из В2 слышно то, что говорят перед М1.

Чтобы ответить, нужно нажать S2. При этом через его верхнюю по схеме секцию подключается микрофон М2, расположенный в доме. Питание на него поступает через резистор R102.

Подбором сопротивления этого резистора можно установить чувствительность микрофона М2, в процессе налаживания домофона. Сигнал от микрофона М2 через верхнюю по схеме секцию S2 поступает на УНЧ. Переменным резистором R4 можно регулировать громкость звука. С выхода УНЧ на микросхеме К174УН14 (выключатель S модуля УНЧ должен быть замкнут) сигнал поступает через нижнюю по схеме секцию S2 на динамик В1, расположенный возле калитки. Таким образом, из В1 слышно то, что говорят перед М2, и гость будет вас слышать.

Усилитель мощности на микросхеме К174УН14

Основные характеристики усилителя мощности К174УН14 включают в себя высокую мощность (до нескольких Вт), низкий уровень искажений, широкий диапазон воспроизводимых частот (от нескольких герц до нескольких килогерц), а также возможность работы в большом диапазоне напряжений питания.

Усилитель мощности на микросхеме К174УН14 легко интегрируется в различные аудиоустройства, такие как радиоприемники, магнитофоны, колонки и другие. Он может использоваться как самостоятельное устройство или быть включен в состав более сложных аудиосистем. Благодаря своим высоким параметрам и надежности, данная микросхема нашла широкое применение в электронике и звукотехнике.

Для успешного использования усилителя мощности на микросхеме К174УН14 необходимо правильно спроектировать его схему подключения и учесть особенности работы данного устройства. Рекомендуется применение внешних элементов, таких как резисторы, конденсаторы и др., для достижения оптимальной работы усилителя.

Выводы микросхемы К174УН14 предоставляются на плате или в корпусе, что обеспечивает удобство подключения к другим устройствам и возможность монтажа в готовый корпус. При работе с данной микросхемой необходимо соблюдать правила безопасности и учесть ее тепловые характеристики.

В целом, усилитель мощности на микросхеме К174УН14 является незаменимым устройством для создания качественного звука в различных аудиоустройствах. Благодаря своим высоким характеристикам и простоте использования, данное устройство находит широкое применение и пользуется большим спросом среди электронщиков и радиолюбителей.

Что такое схемы УНЧ на микросхеме К174УН14 и их особенности

Микросхема К174УН14 обладает рядом особенностей, которые делают ее привлекательной для использования в схемах УНЧ. Она имеет невысокую стоимость, малый размер и низкое энергопотребление. Кроме того, эту микросхему легко монтировать и подключать, что упрощает процесс сборки и настройки устройств.

Схемы УНЧ на микросхеме К174УН14 обеспечивают хорошее качество звука и низкий уровень искажений. Они способны усиливать низкочастотные сигналы до значительных уровней без искажений и потери динамического диапазона

Это особенно важно при воспроизведении музыки или других аудио сигналов, где точность передачи звука является критической

В схемах УНЧ на микросхеме К174УН14 также присутствуют входные и выходные каскады усиления, которые позволяют управлять громкостью и контролировать уровень сигнала. Это делает их универсальными и позволяет использовать их в разных контекстах и приложениях.

Схемы УНЧ на микросхеме К174УН14 могут быть реализованы различными способами, в зависимости от требований и характеристик конкретного устройства. Они могут быть однокаскадными или двухкаскадными, с разными степенями усиления и частотными характеристиками. Также схемы могут быть дополнены различными фильтрами для улучшения качества звука или подавления помех.

В заключение, схемы УНЧ на микросхеме К174УН14 являются эффективными решениями для усиления низкочастотных сигналов. Они обладают рядом преимуществ, делающих их популярными в различных аудиоустройствах. Благодаря своим особенностям и возможностям, эти схемы обеспечивают высокое качество звука и стабильную работу. Они являются надежным и доступным решением для создания аудиоустройств.

Что делать, если усилитель мощности не работает

Для начала пройдите несколько тестирований, указанных в программе на сайте:

проверьте плату на наличие излишков припоя;
все контакты должны быть хорошо припаяны, без трещин;
убедитесь, что все кабели правильно соединены;
также необходимо проверить вход усилителя на наличие сигнала — коснуться разъема корпуса (входа усилителя) пальцем.

Схема рабочая, а неисправность может быть на этапе изготовления или монтажа платы или пайки. Например, вы можете перегреть чип, и он не будет работать. Также не стоит забывать о бракованных деталях блока. Сначала проверьте качество пайки, а потом уже принимайте решение о замене или ремонте той или иной детали.

Основные характеристики

Усилитель мощности на микросхеме К174УН14 обладает следующими основными характеристиками:

Напряжение питания: от 9 до 18 В;
Максимальная выходная мощность: до 5 Вт;
Диапазон рабочих частот: от 20 Гц до 20 кГц;
Коэффициент усиления: от 10 до 100;
Количество каналов: 1;
Ток покоя: до 120 мА;
КПД: не менее 60%;
Размеры: 9 мм х 7 мм х 2 мм;
Вес: около 0,5 г.

Усилитель мощности на микросхеме К174УН14 часто применяется в электронике, особенно в аудиоусилителях, радиоприемниках и других устройствах, где требуется усиление звукового сигнала. Благодаря своей компактности и низкому энергопотреблению данный усилитель является популярным выбором в различных проектах, требующих небольшой выходной мощности при сравнительно низкой стоимости.

Особенности транзистора к174ун14

Транзистор к174ун14 представляет собой универсальное полупроводниковое устройство, которое находит широкое применение в различных электронных устройствах.

Одной из особенностей данного транзистора является его устойчивость к высоким температурам и переменным токам. Также стоит отметить его высокую надежность и долговечность, что делает его очень привлекательным для использования в различных сферах промышленности.

Однако, для работы транзистора к174ун14 требуется обеспечение определенных условий, таких как правильная схема подключения, подходящее питание и температурный режим.

Также следует обратить внимание на потребление энергии транзистором, которое тоже является важной особенностью. В зависимости от исполнения и режима работы, данное устройство может потреблять различное количество энергии

Кроме того, стоит учесть, что транзистор к174ун14 содержит определенное количество драгоценных металлов, таких как золото и серебро. Поэтому его использование подразумевает не только электротехническую, но и экологическую ответственность.

В целом, транзистор к174ун14 является важной и универсальной деталью в мире электроники, сочетающей в себе высокую надежность, энергоэффективность и долговечность, и требующей правильного обращения и учёта особенностей его работы

Презентация на тему: » УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ НА МИКРОСХЕМЕ НА МИКРОСХЕМЕ К174УН7.» — Транскрипт:

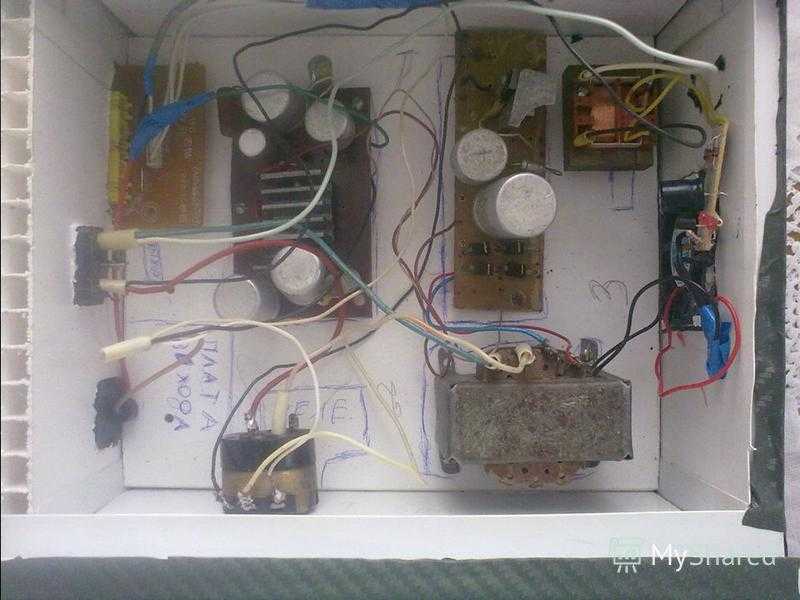

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ НА МИКРОСХЕМЕ НА МИКРОСХЕМЕ К174УН7

ЦЕЛИ РАБОТЫ Собрать усилитель на микросхеме К174УН7 Провести исследование УХЧ Добиться максимально громкого воспроизведения звука

О МИКРОСХЕМЕ Микросхема представляет собой усилитель мощности звуковой частоты с номинальной выходной мощность 4,5 Вт на нагрузку 4 Ом. Микросхема предназначена для применения в телевизионной аппаратуре. Содержит 41 интегральный элемент. Конструктивно оформлена в корпусе типа Масса не более 2,0

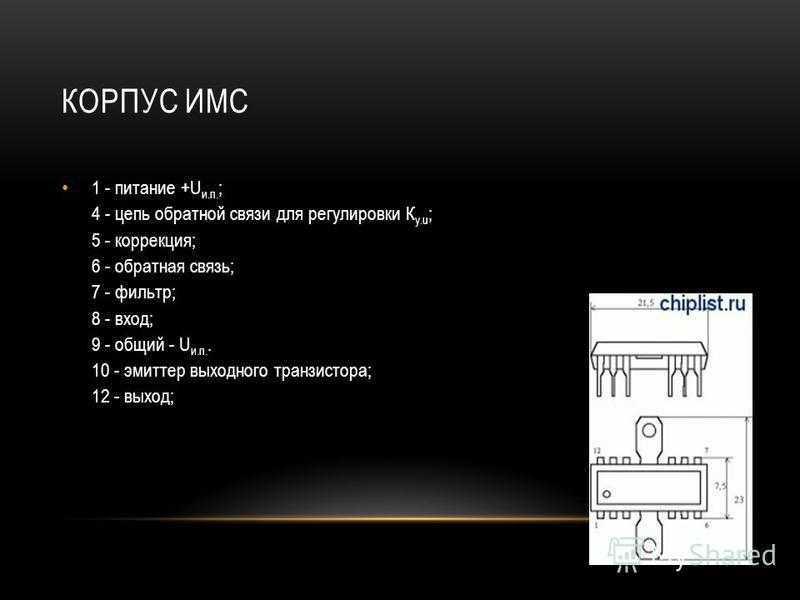

КОРПУС ИМС 1 — питание +U и.п. ; 4 — цепь обратной связи для регулировки К у.u ; 5 — коррекция; 6 — обратная связь; 7 — фильтр; 8 — вход; 9 — общий — U и.п эмиттер выходного транзистора; 12 — выход;

ПРИНЦИПИАЛЬНАЯ СХЕМА УСИЛИТЕЛЯ

ПРИНЦИПИАЛЬНАЯ СХЕМА ИМС К174УН7

ТИПОВАЯ СХЕМА ВКЛЮЧЕНИЯ ИМС К174УН4

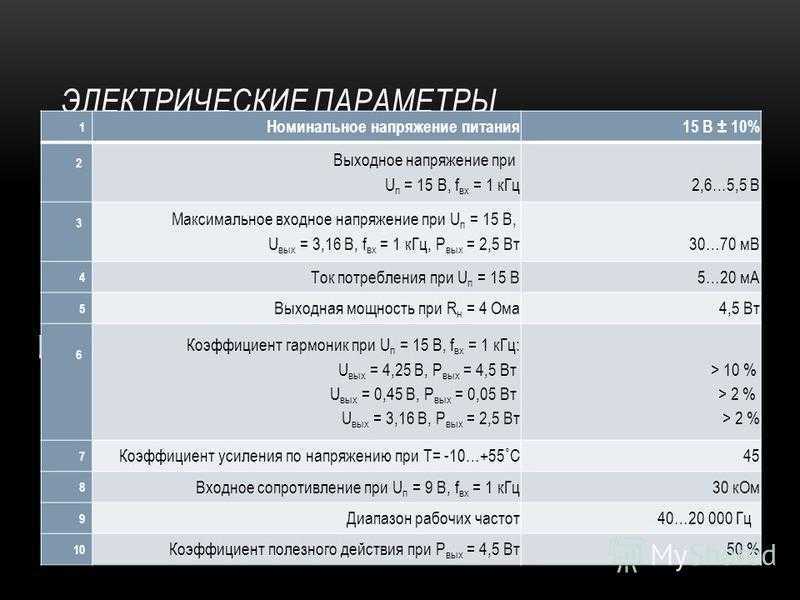

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ Номинальное напряжение питания 15 В ± 10% 2 Выходное напряжение при U п = 15 В, f вх = 1 к Гц 2,6…5,5 В 3 Максимальное входное напряжение при U п = 15 В, U вых = 3,16 В, f вх = 1 к Гц, Р вых = 2,5 Вт 30…70 мВ 4 Ток потребления при U п = 15 В 5…20 мА 5 Выходная мощность при R н = 4 Ома 4,5 Вт 6 Коэффициент гармоник при U п = 15 В, f вх = 1 к Гц: U вых = 4,25 В, Р вых = 4,5 Вт U вых = 0,45 В, Р вых = 0,05 Вт U вых = 3,16 В, Р вых = 2,5 Вт > 10 % > 2 % > 2 % 7 Коэффициент усиления по напряжению при Т= -10…+55 ° С 45 8 Входное сопротивление при U п = 9 В, f вх = 1 к Гц 30 к Ом 9 Диапазон рабочих частот 40… Гц 10 Коэффициент полезного действия при P вых = 4,5 Вт 50 %

ПРЕДЕЛЬНО ДОПУСТИМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ 1 Напряжение питания 13,5…16,5 В 2 Амплитуда входного напряжения > 2,0В 3 Постоянное напряжение: на выводе 7 на выводе 8 > 15 В 0,3…2,0 В 4 Сопротивление нагрузки 4 Ом 5 Тепловое сопротивление: кристалл-корпус кристалл-среда 20 ° С/Вт 100 ° С/Вт 6 Температура окружающей среды -10…+55 ° С 7 Температура кристалла + 85 ° С

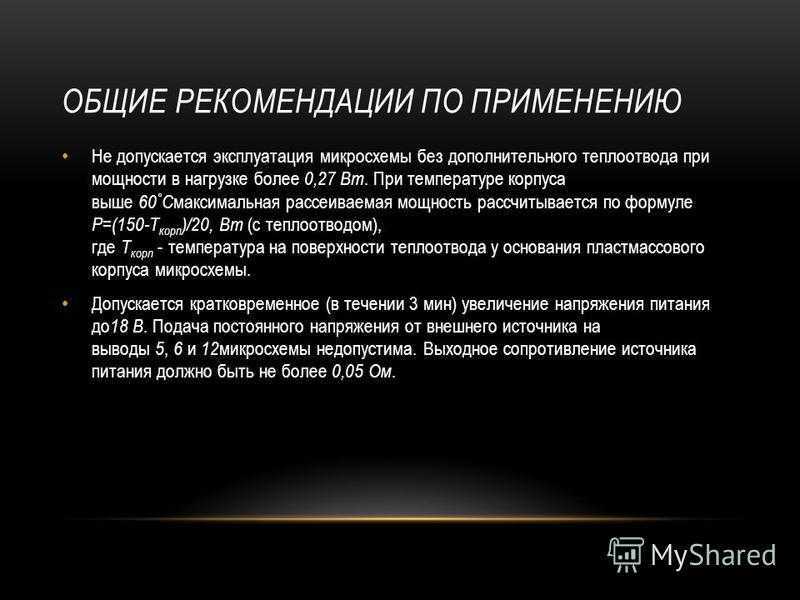

ОБЩИЕ РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ Не допускается эксплуатация микросхемы без дополнительного теплоотвода при мощности в нагрузке более 0,27 Вт. При температуре корпуса выше 60 ° С максимальная рассеиваемая мощность рассчитывается по формуле Р=(150-Т корп )/20, Вт (с теплоотводом), где Т корп — температура на поверхности теплоотвода у основания пластмассового корпуса микросхемы. Допускается кратковременное (в течении 3 мин) увеличение напряжения питания до 18 В. Подача постоянного напряжения от внешнего источника на выводы 5, 6 и 12 микросхемы недопустима. Выходное сопротивление источника питания должно быть не более 0,05 Ом.

DataSheet

Типовая схема включения ИМС К174УН7 в качестве усилителя мощности. При нагрузках 8 или 16 Ом емкость конденсатора должна быть 500 или 100…200 мкФ соответственно	Корпус типа 201.12-1
Электрическая схема включения	Типовая схема включения микросхемы К174УН7
Принципиальная схема мостового усилителя мощности низкой частоты на двух микросхемах К174УН7 (21)	Принципиальная схема генератора стирания и подмагничивания для магнитофона на микросхеме К174УН7 (21)

Описание Микросхема представляет собой усилитель мощности звуковой частоты с выходной мощностью 4,5 Вт. Предназначена для работы в телевизионной аппаратуре. Содержит 41 интегральный элемент. Корпус типа 201.12-1, масса не более 2 г (ТУ 1986 г.).

Назначение выводов: 1 — напряжение питания (+Uп); 6 — цепь обратной связи для регулировки Ку,U; 7 — коррекция; 8 — обратная связь; 9 — фильтр; 10 — вход; 11, 14 — напряжение питания (—Uп); 16 — выход.

Общие рекомендации по применению

При монтаже микросхемы необходимо предусматривать наименьшую длину соединений между выводами и навесными элементами для уменьшения влияния паразитных связей. Температура пайки при монтаже микросхемы 235±5 °С, расстояние от основания корпуса до места пайки не менее 1,5 мм, продолжительность пайки не более 6 с. При проведении монтажных операций допускается не более двух перепаек выводов микросхемы. Допускается использовать микросхему с нагрузкой не менее 4 Ом. При увеличении сопротивления нагрузки выходная мощность уменьшается. Допускается использовать микросхему при напряжении питания менее 15 В; при этом выходная мощность снижается. Не допускается эксплуатация микросхемы без дополнительного теплоотвода при мощности в нагрузке более 0,27 Вт. При температуре корпуса выше 60 °С максимальная рассеиваемая мощность рассчитывается по формуле Р = ( 150-Ткорп)/20, Вт (с теплоотводом), где Ткорп — температура на поверхности теплоотвода у основания пластмассового корпуса микросхемы. Допускается кратковременное (в течение 3 мин) увеличение напряжения питания до 18 В. Подача постоянного напряжения от внешнего источника на выводы 5 ,6 и 12 микросхемы недопустима. Допустимое значение статического потенциала 500 В. Выходное сопротивление источника питания должно быть не более 0,05 Ом.

Электрические параметры
Параметры	Условия	К174УН7	Ед. изм.
Номинальное напряжение питания	—	15±10%	В
Выходное напряжение	при Uп = 15 В, fвх = 1 кГц	2,6…5,5	В
Максимальное входное напряжение	при Uп = 15 В, Uвых = 3,16 В, fвх = 1 кГц, Pвых = 2,5 Вт	30…70	мВ
Ток потребления	при Uп = 15 В	≤5…20	мА
Выходная мощность	при Rн = 4 Ом	4,5	Вт
Коэффициент гармоник	при Uп = 15 В, Uвых = 4,25 В, fвх = 1 кГц, Pвых = 4,5 Вт	≤10	%
при Uп = 15 В, Uвых = 0,45 В, fвх = 1 кГц, Pвых = 0,05 Вт	≤2
при Uп = 15 В, Uвых = 3,16 В, fвх = 1 кГц, Pвых = 2,5 Вт	≤2
Коэффициент усиления по напряжению	при Т = -10…+55 °С	≥45	—
Диапазон рабочих частот	—	40…20×103	Гц
Значение КПД	при Pвых = 4,5 Вт	≥50	%
Входное сопротивление	—	≥30	кОм

Предельно допустимые режимы эксплуатации
Параметры	Условия	К174УН7	Ед.изм.
Напряжение питания	—	13,5…16,5	В
Амплитуда входного напряжения	—	≤2	В
Постоянное напряжение	на выводе 7	≤15	В
на выводе 8	0,3…2
Сопротивление нагрузки	—	≥4	Ом
Тепловое сопротивление	переход—среда	100	°С/Вт
переход—корпус	20
Температура корпуса	—	85	°С
Температура окружающей среды	—	-10…+55	°С

Зависимость выходного напряжения от напряжения питания при Rн = 4 Ом, Kr = 10%, Т = +25 °С. Заштрихована область разброса значений параметров для 95 % микросхем. Сплошной линией показана типовая зависимость	Амплитудно-частотная характеристика
Зависимость коэффициента гармоник от выходной мощности	Зависимость коэффициента гармоник от частоты
Зависимость выходной мощности от напряжения питания при Rн = 4 Ом, Kr = 10%, Т = +25 °С. Заштрихована область разброса значений параметров для 95 % микросхем. Сплошной линией показана типовая зависимость
