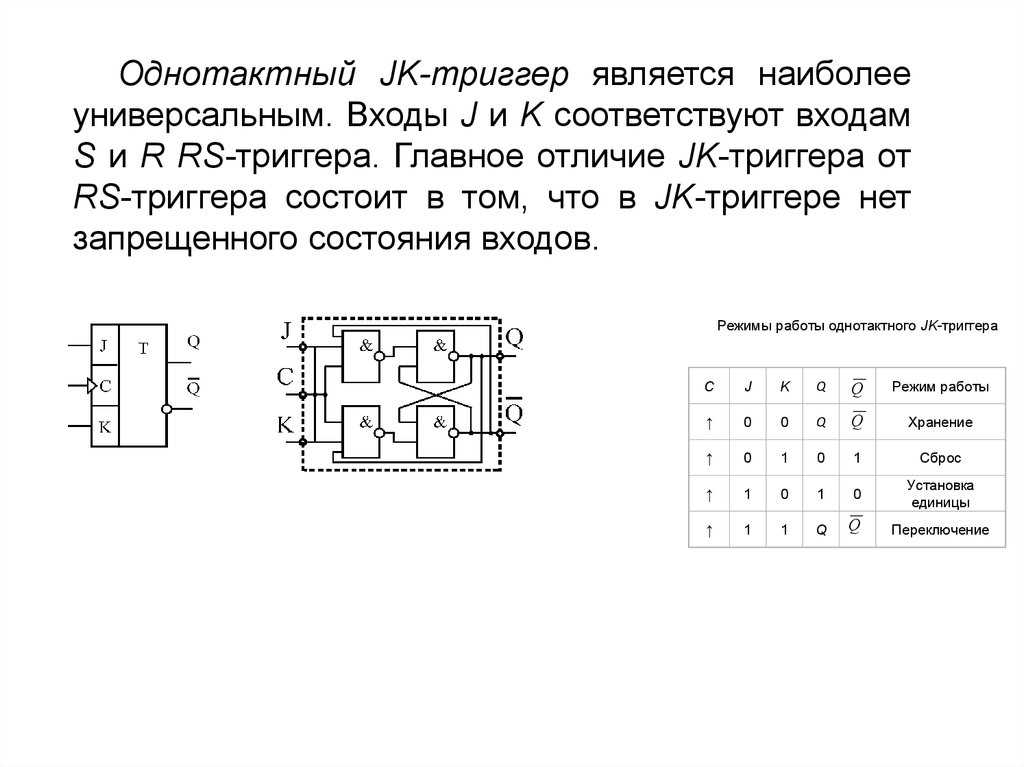

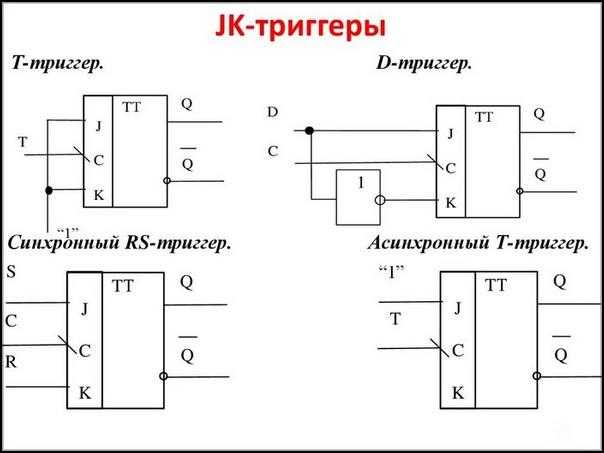

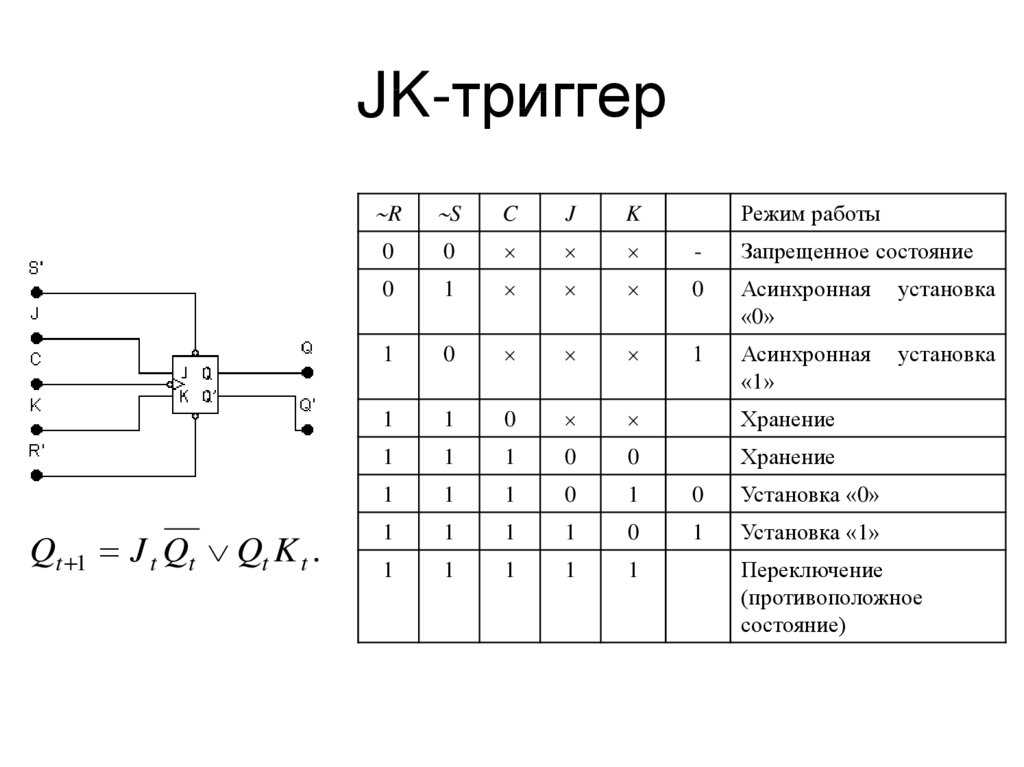

Jk-триггер

Микросхема К155ТВ1

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1998г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Основные характеристики

Конденсаторы КМ — это керамические монолитные конденсаторы в корпусном и бескорпусном исполнении. Они относятся к подклассу конденсаторов постоянной емкости. По классификации — это низковольтные конденсаторы с напряжением до 1600 В. Диапазон ёмкости — от 16 пФ до 2,2 мкФ. Много это или мало? Для сравнения скажем, что ёмкость Земли составляет порядка 710 мкФ.

Группа низковольтных конденсаторов КМ подразделяется на низкочастотные и высокочастотные. По назначению они делятся на три группы: 1, 2 и 3.

— группа 1 используется, когда существенным являются высокая стабильность емкости и малые потери; — группа 2 — когда не существенно то, что характерно для группы 1; — группа 3 — как и вторая группа, но предназначена для работы в низкочастотных цепях.

Существует больше десяти основных электрических параметров для каждого конденсатора и более 25 эксплуатационных характеристик. Подчеркнем — это только основные, полный список близок к 60-ти. Остановимся на некоторых из них.

Номинальная емкость. Это значение стандартизировано и выбирается из определенного ряда — Е3, Е6, Е12, Е24, Е48, Е96, Е192. Для каждого десятичного интервала цифры после Е указывают на количество номинальных значений. Так, например, для Е6 имеем ряд номинальных значений емкости: 1,0 1,5 2,2 3,3 4,7 6,8 (для каждого десятичного интервала).

Для номинальных значений существует предел допустимых отклонений, который выражается в процентах. Например: ±0,1%, ±0,25%, . ±30%, (-10+30)%, (-20+50)%.

Номинальное напряжение. Это напряжение, при котором конденсатор может работать в определенных условиях и сохранять свои параметры в допустимых пределах. Для конденсаторов КМ в зависимости от модификации диапазон значений лежит в пределах от 25В до 250В.

Температурный коэффициент емкости (ТКЕ). Он применяется для конденсаторов с линейной зависимостью емкости от температуры.

Значение ТКЕ: по этому параметру можно определить, на сколько изменится емкость конденсатора, если температура окружающего воздуха изменится на один градус в заданном диапазоне температур (используют шкалы как Цельсия, так и Кельвина). Ряд ТКЕ конденсаторов КМ: П33, МПО, М47, М75, М750, М1500, Н30, Н50, Н90.

Переработка драгоценных металлов

Переработка драгоценных металлов является важным процессом, который позволяет использовать их повторно и максимально эффективно. Она включает в себя ряд технологических операций, направленных на извлечение драгоценных металлов из исходного сырья и его дальнейшую обработку.

Одним из наиболее распространенных способов переработки драгоценных металлов является плавка и рафинирование. В этом процессе драгоценное металлическое сырье нагревается до определенной температуры, что позволяет отделить драгоценные металлы от примесей и нежелательных элементов. Затем проводится рафинирование, при котором удаляются остаточные примеси и получается чистый драгоценный металл.

Более сложные методы переработки драгоценных металлов включают химическую обработку и электролиз. Химическое обработка позволяет применять различные реактивы для извлечения драгоценных металлов из исходного материала и преобразования их в раствор. Электролиз используется для осаждения драгоценных металлов из раствора на электроде при помощи электрического тока.

Важной частью переработки драгоценных металлов является их последующая утилизация. Отходы от переработки могут содержать небольшие количества драгоценных металлов, которые также могут быть извлечены

Кроме того, переработка драгоценных металлов позволяет минимизировать негативное воздействие на окружающую среду и экономить природные ресурсы.

Переработка драгоценных металлов является сложным и трудоемким процессом, который требует специализированных знаний и оборудования. Однако она позволяет эффективно использовать драгоценные металлы, уменьшить затраты на их добычу и защитить окружающую среду от загрязнения

В результате, переработка драгоценных металлов является важной составляющей развития современной промышленности и экономики

К155АГ1 (74121)

Микросхема К155АГ1 (74121) это одноканальный ждущий мультивибратор. Он формирует калиброванные импульсы с хорошей стабильностью длительности. Мультивибратор содержит внутреннюю ячейку памяти — триггер с двумя выходами Q и Q. Поскольку о6а выхода имеют наружные выводы (6 и 1 соответственно), разработчик получает от микросхемы парафазный сформированный импульс. Триггер имеет три импульсных входа логического управления,(установки в исходное состояние) через элемент Шмитта. Вход В (активный перепад — положительный) дает прямой запуск триггера, входы Al, А2 — инверсные (активный перепад — отрицательный).

Сигнал сброса, в триггере, формируется с помощью RC-звена: времязадающий конденсатор С_τ подключается между выводами микросхемы 10 и 11, резистор R_τ включается от вывода 11 к положительной шине питания 5 В.

На кристалле микросхемы К155АГ1 (74121)(между выводами 11 и 9) имеется внутренний интегральный резистор R_вн с номиналом примерно 2 кОм. Зависимость длительности выходного импульса τ_вых от номиналов R_τ и С_τ представлена на диаграмме . Если требуемый номинал R_τ ≤ R_вн можно использовать только внутренний резистор (подать питание 5 В на вывод 9 и подключить С_τ между выводами 10 и 11).

Длительность выходного импульса можно не только определить по диаграмме, но и подсчитатьτ_вых = C_τR_τ ln2 ≈ 0,7 C_τ R_τ.

Если R_τ → ∞ и C_τ = 0 (т. е. эти элементы отсутствуют) длительность выходного импульса τ_вых будет не более 35 нc. Включение этих элементов удобно для генерации импульсов сброса (на цифровой плате дополнительные RC-элементы — инородные детали). Длительность импульса мультивибратора К155АГ1 (74121) мало зависит от температуры и питающего напряжения. Желательно включать RC-фильтр в цепь питания мультивибратора.

В таблице дана сводка сигналов логического управления мультивибратором К155АГ1 (74121). Первые четыре строки здесь показывают зависимость статических выходных уровней Q и Q от логических уровней на входах А1, А2, В (установка триггера в исходное состояние). Нижняя часть таблицы содержит пять условии генерации одного выходного импульса и указывает фазу сигналов на выходах Q и Q. Отклик с длительностью τ_вых получается при положительном перепаде на входе В или при отрицательном, поданром на вход Al (или А2). На неиспользуемых входы надо подавать сигналы согласно последним пяти строкам таблицы . Вход В можно использовать как разрешающий (с высоким уровнем).

Мультивибратор К155АГ1 (74121) нельзя перезапустить, пока не истекло время τ_вых . Запущенный мультивибратор нечувствителен ко входным сигналам Al, А2 и В. Входная схема с триггером Шмитта обеспечивает надежный запуск (по входу В) при медленно нарастающем напряжении запуска (например, даже при скорости нарастания фронта запуска 1 В/с). Помехоустойчивость по входам — 1,2, по питанию — 1,5 В.

Длительность выходных импульсов можно менять от ЗО нс до 0,28 с, номиналы резисторов следует выбирать в пределах 2 — 40 кОм, а конденсаторов 10 пф — 10 мкФ.

Диаграммы выходных и запускающих по входам А, В импульсов приведены на рисунке . Здесь для обычного исполнения средний уровень U_ср = 1,3 В, для варианта LS уровень U_ср = 1,5 В;
условия нагрузки: С_н = 15 пФ, R_н = 400 Ом.

Зарубежным аналогом мультивибратора К155АГ1 является микросхема .
