Использование в ювелирной промышленности
Драгоценные металлы, такие как золото и серебро, являются основными материалами, используемыми в ювелирной промышленности. Они используются для создания украшений, которые становятся символами статуса, успеха и красоты.
Золото, благодаря своей уникальной комбинации прочности, гибкости и блеска, является наиболее популярным металлом для создания ювелирных изделий. Оно может быть использовано для создания различных украшений — от простых цепочек и колье до сложных браслетов и сережек.
Серебро также широко используется в ювелирной промышленности. Оно обладает блеском и отличается отличной текучестью, что позволяет мастерам создавать красивые и изысканные украшения. Кроме того, серебро часто используется в комбинации с полудрагоценными камнями для создания уникальных дизайнов.
В ювелирной промышленности драгоценные металлы можно использовать не только для создания украшений, но и для создания фурнитуры, такой как замки, кольца и застежки. Они служат не только для крепления украшений, но и для придания им дополнительного качества и элегантности.
Использование драгоценных металлов в ювелирной промышленности требует высокого мастерства и творческого подхода к процессу создания украшений. Каждое изделие уникально и неповторимо, оно является произведением искусства, которое может стать настоящим наследием для будущих поколений.
Описание работы одновибратора на логических элементах
Одновибратор состоит из двух логических элементов микросхемы К155ЛА3: первый из них применен в роли 2И-НЕ элемента, второй подключен как инвертор. Подача входного сигнала осуществляется посредством кнопки SA1. Кнопка в данной схеме применяется только в качестве имитации входного сигнала. В действующих же устройствах на данный вход обычно поступает сигнал с каких-либо узлов схемы.
Для наглядности работы одновибратора, к его выходу можно подключить светодиод через токоограничивающий резистор. Чтобы видеть свечение светодиода, нужно чтобы выходной импульс был достаточно продолжительный, поэтому выберем конденсатор емкостью 500 мкф.
Подадим питание и замерим стрелочным вольтметром напряжение на выводах логических элементов DD1.1 и DD1.2 микросхемы К155ЛА3. На выходе логического элемента DD1.1 микросхемы К155ЛА3 должен быть логический ноль (не более 0,4 вольта) и единица (более 2,4 вольта) на его входе 2. Так же на выходе 6 логического элемента DD1.2 будет единица и соответственно единица на выводе 1 на DD1.1.
Подключив вольтметр к выводу 6 логического элемента DD1.2 , как уже было сказано до этого, на нем лог. 1. Теперь нажмем кратковременно кнопку SA1. Стрелка вольтметра резко отойдет практически до нуля. Примерно через 1-2 секунды она опять стремительно примет исходное положение. По такому движению стрелки можно сделать вывод, что мы наблюдали сигнал низкого уровня.
Одновременно с этим процессом загорится и светодиод, подсказывая нам, что на выходе одновибратора появился одиночный импульс высокого уровня. Если параллельно конденсатору С1 подключить конденсатор такой же емкости, то мы заметим, что продолжительность импульса возросла вдвое. Так же изменяя сопротивление резистора R1 можно добиться изменения длительности импульса.
Подведем итог: Чем выше емкость конденсатора C1 и сопротивление R1, тем продолжительнее выходной импульс вырабатываемый одновибратором на К155ЛА3.
В данной схеме одновибратора сопротивление R1 и емкость Cl представляют собой времязадающую RC цепь. При малых значениях C1 и R1 длительность импульса будет настолько короткой, что визуально обнаружить его с помощью вольтметра или светодиода не реально. В этом случае наличие импульса можно зафиксировать с помощью осциллографа или логического пробника.
В ждущем состоянии вывод 2 микросхемы К155ЛА3 никуда не подсоединен, поскольку контакты SA1 еще незамкнуты. По сути, на входе находится единица. Зачастую вход в таком случае соединяют с плюсом питания через сопротивление 1 кОм.
Из-за подключенного сопротивления R1, на входе логического элемента DD1.2 находится лог. 0, а на его выходе лог. 1. Поскольку на обоих выводах конденсатора лог. 0, он полностью разряжен.
В момент нажатия SA1, на вход 2 логического элемента DD1.1 поступает электрический сигнал низкого уровня. Поэтому на выводе 3 логического элемента DD1.1 единица. Положительный фронт через C1 подается на вход DD1.2. Соответственно с выхода его логический 0 поступит на вход DD1.1 и он будет присутствовать там даже после отпускания кнопки.
Одновременно через резистор происходит заряд конденсатора. И по окончании заряда напряжение на резисторе упадет и это переведет выход элемента DD1.2 в лог. 1. Одновибратор вернется в исходное состояние — в ждущий режим.
Следует заметить, то входной сигнал (нажатие кнопки) должен быть меньше по продолжительности, чем выходной иначе выходных импульсов не будет.
Применение К155ла1 в ювелирной промышленности
К155ла1 – это сплав драгоценных металлов, который широко применяется в ювелирной промышленности. Его высокая прочность и способность сохранять блеск делают его идеальным материалом для создания украшений.
В основном, К155ла1 используется для изготовления ювелирных изделий с бриллиантами и другими драгоценными камнями. Благодаря своей твердости, сплав обеспечивает надежную фиксацию камней, что делает украшения из К155ла1 долговечными и надежными.
К155ла1 также часто используется для создания прочных и изысканных подвесок, браслетов, колец и серег. Благодаря своей высокой прочности и устойчивости к коррозии, украшения из К155ла1 остаются в идеальном состоянии долгое время.
Еще одним преимуществом применения К155ла1 в ювелирной промышленности является его способность к химическому покрытию. Сплав легко поддается родированию, позволяя создавать изделия с блестящей и привлекательной поверхностью.
В заключение, К155ла1 является незаменимым материалом в ювелирной промышленности благодаря своей прочности, блеску и способности к химическому покрытию. Украшения из этого сплава отличаются надежностью и долговечностью, делая их популярными среди любителей красивых и престижных украшений.
Свойства драгоценных металлов
Драгоценные металлы — это металлы с высокой стоимостью и ценными свойствами, которые делают их востребованными в различных отраслях. Они характеризуются особым блеском, высокой пластичностью, прочностью и стабильностью химических свойств.
Одним из самых известных драгоценных металлов является золото. Оно обладает ярким желтым оттенком и отличается высокой стойкостью к окислению и коррозии. Золото также хорошо проводит электричество, поэтому часто используется в электронике.
Еще одним драгоценным металлом является серебро. Оно имеет серебристый цвет и отличается высокой теплопроводностью и электропроводностью. Серебро используется в производстве ювелирных изделий, зеркал, электродов и других изделий.
Платина — еще один драгоценный металл с серебристо-белым цветом. Он является одним из самых редких и дорогих металлов. Платина не подвержена коррозии и окислению, а также обладает высокой стойкостью к высоким температурам. Из-за своих уникальных свойств, платина широко используется в химической, электронной и автомобильной промышленности.
Кроме золота, серебра и платины, существуют и другие драгоценные металлы, такие как родий, иридий и осмий. Эти металлы характеризуются высокой стойкостью к коррозии и применяются в изготовлении ювелирных изделий, а также в различных научных и промышленных областях.
Применение K155ла1
Продукт K155ла1 является уникальным и широко используется в различных отраслях промышленности. Главным образом, он используется в процессе переработки драгоценных металлов. Благодаря своим высоким техническим характеристикам и надежности, K155ла1 стал неотъемлемой частью процесса экстракции и очистки золота, серебра и других драгоценных металлов.
К155ла1 особенно эффективен при обработке золотоносных руд. Он позволяет максимально эффективно извлекать золото из руды и минимизировать потери. Благодаря своей высокой выдаче и точности, этот продукт способствует увеличению производительности и экономии ресурсов в процессе переработки драгоценных металлов.
К155ла1 также находит применение в производстве электроники. Он используется в процессе изготовления и тестирования различных электронных устройств, таких как мобильные телефоны, компьютеры, телевизоры и т.д. Благодаря высоким техническим характеристикам и надежности, K155ла1 позволяет создавать электронику высокого уровня, обеспечивая стабильную и надежную работу устройств.
К155ла1 также находит применение в производстве ювелирных изделий. Благодаря своей высокой чистоте и эстетичности, этот продукт позволяет создавать уникальные и долговечные украшения. K155ла1 используется для создания различных элементов ювелирных изделий, таких как кольца, цепочки, браслеты и другие, которые становятся настоящими произведениями искусства и привлекают восхищение своей красотой и изысканностью.
Потенциометры
Потенциометры, содержащие драгметаллы.
- ППМЛ-М, ППМЛ-И, ППМЛ-ИМ, ППМЛ-Ф, ППМФ-М, ППБЛ-В, РПП, ПТП-1, ПТП-2, ПТП-5, ПЛП-1, ПЛП-2.
- Некоторые потенциометры не подходят для продажи, так как внутри проволока встречается из нихрома или манганина.
Реле отечественного и импортного производства, содержащие драгметаллы.
- РЭС7, РЭС8, РЭС9, РЭС10, РЭС14, РЭС15, РЭС22, РЭС32, РЭС34, РЭС37, РЭС48, РЭС78.
- РП3, РП4, РП5, РП7, РПС3, РПС4, РПС5, РПС7, РПС11, РПС15, РПС18, РПС20, РПС24, РПС32, РПС34, РПС36.
- ДП12, РКН, РКНМ, РКМ-1, РКМ-1Т, РКМ-П, РЭК43, РЭН-33, ТРА, ТРВ, ТРЛ, ТРМ, ТРН, ТРП, ТРТ, РТН, ТРСМ-1, ТРСМ-2, РВМУ-1, РКП Е-506, СК-594, РВ-5А, РТС-5.
- Перечисленные реле подходят не все, а только с определёнными паспортами и до определённого месяца и года выпуска.
- Реле РЭС-6, РЭС-22, РЭС-32 с белыми контактами в целом виде не подходят для продажи, снимайте алюминиевый корпус (крышку) и проверяйте цвет контактов. Если белые, то делайте срезку контактов.
- Реле РЭС-22, РЭС-32 в целом виде покупаем только с жёлтыми контактами. Срезку контактов не надо делать, присылайте или привозите реле с целыми корпусами, так как на корпусе находится маркировка. А это, в свою очередь, напрямую влияет на цену реле.
- Реле РЭС-9 с паспортами 00 01 и 200 стоят 2 рубля/ед..
- У реле РЭС-10 при демонтаже должны быть сохранены внешние выводы (ноги). Без выводов данное реле существенно дешевле.
- Реле РЭС-47, РЭС-49, РЭС-60 в целом виде покупаем на вес, отправлять Почтой России не особо рентабельно. Возможно разобрать данные реле на жёлтые контакты-пластинки и в таком виде отправлять. Цена в этом случае будет высокой.
Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность
В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде
Телевизор импортный содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.
Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!
Содержание драгметаллов указанно в граммах.
Получение K155ла1
Процесс получения K155ла1 — это сложная технологическая цепочка, включающая несколько этапов и специализированное оборудование.
Вначале необходимо выполнить добычу и обогащение руды, содержащей драгоценные металлы, такие как золото и платина. Руда проходит несколько стадий обработки, включая перемол, флотацию и гравитационное обогащение. В результате этой обработки получается рудный концентрат с высоким содержанием ценных металлов.
Далее следует этап химической переработки, который заключается в обработке рудного концентрата специальными химическими реагентами. Этот процесс позволяет выделить драгоценные металлы из руды и получить их в виде растворов или соединений.
После этого происходит электролитическое осаждение, во время которого металлы отделаются от раствора и осаждаются на электроде. Затем осажденные металлы проходят процесс рафинирования, когда удаляются примеси и получается высокочистый металлический материал.
В конечном итоге из полученного материала изготавливаются различные изделия, включая специализированные изделия электроники, такие как микросхемы K155ла1, которые содержат драгоценные металлы в своем составе. Для этого материал подвергается специальной обработке, включающей вырезание, формовку и пайку компонентов.
Регистры и счётчики
Дешевизна (в смысле меньшего количества необходимых логических элементов) RS-триггеров по сравнению с триггерами других типов побуждала конструкторов как можно более широко использовать именно их. Типичный регистр, принимающий данные с некоторой шины, в собранных на «рассыпухе» машинах состоит не из «современных» D-триггеров, принимающих информацию со входа D по фронту синхросигнала (общепринятое русское название для них так и не придумали, обычно называя просто D-триггерами, а сейчас нередко используют английское — flip-flop; такие триггеры, конечно, не являются современным изобретением — в 1960-х они уже точно встречались, но довольно редко в силу своей относительной сложности) и даже не из защёлок, а из «честных» тактируемых RS-триггеров.
«Секрет» заключается в том, что в ранних машинах информация по шинам очень часто передавалась с использованием так называемых парафазных сигналов, внешне напоминающих современные дифференциальные пары: если по одному проводу передаётся высокий уровень, то по второму — низкий, и наоборот. Сходство, однако, чисто внешнее: если логическое значение дифференциального сигнала (1 или 0) определяется разностью напряжений на передающих его линиях, а напряжения каждой из линий пары сами по себе безразличны (в разумных пределах, конечно), то в случае парафазного сигнала обе образующих его линии технически являются совершенно независимыми сигналами с обычными логическими уровнями, просто один из них всегда инвертирован по отношению к другому. Благодаря этому парафазные сигналы могут напрямую управлять RS-триггерами, а их формирование, как правило, не требует дополнительных аппаратных затрат: на вход одного регистра зачастую поступает информация с выхода другого регистра, а соответственно, прямое и инверсное значения каждого бита уже имеются.
Дополнительным бонусом от использования парафазных сигналов являются расширенные возможности контроля правильности передачи информации: если на момент приёма данных обе линии парафазного сигнала имеют одинаковое значение, значит, что-то где-то сломалось. Впрочем, организация аппаратного контроля работы машины — отдельная тема.
Довольно остроумно решается и проблема приёма и хранения данных, считываемых из памяти, с минимальными затратами оборудования. Регистр данных тоже строится на RS-триггерах, причём на сей раз самых простых — даже без входа тактирования. В начале цикла считывания все триггеры регистра сбрасываются в нуль (сигналом сброса в данном случае может служить сигнал занесения адреса в регистр адреса памяти, с чего начинается обращение к ней). Считывание единичного бита из некоторого разряда ячейки памяти вызывает появление импульса на входе усилителя считывания, который усиливает его и при необходимости растягивает во времени, после чего передаёт на вход установки соответствующего триггера регистра данных. Как следствие, триггеры регистра данных для тех разрядов ячейки памяти, которые хранили единицы, устанавливаются, а остальные триггеры остаются сброшенными.
Сдвиговый регистр тоже собирается на слегка модифицированных RS-триггерах. Как видно на схеме, первый каскад образован элементами 2,2И-2ИЛИ-НЕ, на каждый из входных элементов И которых подаётся свой управляющий сигнал П или Л, вызывающий соответственно сдвиг вправо или влево. Кстати, насчёт обозначений П и Л: в документации на ранние машины действительно используется русско-английская смесь, где П и Л соседствуют с R и D — благо, ватманы с кульманами, в отличие от многих САПР, всё стерпят.
Счётчики создаются на основе счётных триггеров. В качестве примера показана схема 3-разрядного однонаправленного счётчика со входом сброса на основе элементов 2,2И-2ИЛИ-НЕ. Каждый его разряд требует две микросхемы ЛР1; кроме того, требуется ещё один инвертор на весь счётчик.
Испытатель транзисторов и диодов на микросхеме К155ЛА3 (вариант 1)
Испытатель транзисторов позволяет быстро проверить работоспособность транзисторов, диодов, прозвонить цепь и даже определить структуру транзистора (n-p-n или p-n-p).
В схеме испытателя (рис. 9) используется импульсный генератор на трех логических элементах «И—НЕ» DD1.1—DD1.3. Элемент DD1.4 используется как выходной каскад — инвертор. Частота следования импульсов зависит от емкости конденсатора С1 и сопротивления резистора R1 и при указанных номиналах составляет несколько герц. Поэтому при проверке транзисторов и диодов соответствующие светодиоды будут вспыхивать с данной частотой, поскольку полярность напряжения между гнездами X1 и ХЗ каждый раз будет меняться на противоположную.
Пробник можно использовать для качественной проверки электролитических (оксидных) конденсаторов. Их подключают к гнездам X1 и ХЗ. При исправном конденсаторе светодиоды поочередно вспыхивают и медленно гаснут. Время прекращения свечения светодиодов зависит от емкости конденсатора.
Рис. 9 — Схема испытателя транзисторов и диодов на микросхеме К155ЛА3 (вариант 1)
Рис. 10 — Печатная плата и размещение элементов испытателя транзисторов и диодов на микросхеме К155ЛА3
Питается пробник от батарей или выпрямителя напряжением 5 В. Логический элемент DD1 можно заменить на К555ЛН1, возможно применение аналогичных микросхем серии К155.
Применение драгоценных металлов в промышленности
Драгоценные металлы, такие как золото, серебро и платина, играют важную роль в промышленности благодаря своим уникальным химическим и физическим свойствам.
Золото широко используется в электронике, особенно в производстве компьютеров и мобильных устройств. Оно хорошо проводит электричество и устойчиво к коррозии, что делает его идеальным материалом для контактных поверхностей и проводов.
Серебро также используется в электронной промышленности, а также в производстве зеркал, фотообъективов и солнечных батарей. Оно обладает высокой теплопроводностью и отлично отражает свет, что позволяет использовать его в оптических иллюминационных системах.
Платина, благодаря своей устойчивости к химическим реакциям и высокой стойкости к высоким температурам, применяется в каталитическом производстве. Она используется в автомобильной промышленности для очистки отходящих газов и в нефтеперерабатывающей промышленности для производства бензина и дизельного топлива.
Драгоценные металлы также находят применение в ювелирном и часовом производстве, где их эстетические и декоративные свойства ценятся прежде всего. Они используются для создания украшений, часовых механизмов, а также для покрытия поверхности различных предметов.
В целом, применение драгоценных металлов в промышленности обусловлено их уникальными химическими и физическими свойствами. Они играют важную роль в электронной и оптической промышленности, а также в производстве каталитических и декоративных материалов. Эти металлы ценятся не только за свою ценность, но и за свою функциональность и эстетическую привлекательность.
Медицинское применение
К155ла1 — это микросхема, которая активно используется в медицинских устройствах благодаря своим характеристикам и надежности. Благодаря наличию драгоценных металлов, таких как золото, серебро и палладий, эта микросхема может быть использована в различных медицинских приборах без риска для пациента.
Одним из основных применений К155ла1 в медицине является использование микросхемы в имплантируемых устройствах, таких как кардиостимуляторы и дефибрилляторы. Эти устройства часто требуют высокой точности и надежности, что достигается благодаря использованию драгоценных металлов в составе микросхемы.
Также К155ла1 может использоваться в медицинских аппаратах для анализа крови и других биологических жидкостей. Благодаря своей точности и высокой скорости работы, эта микросхема помогает получить точные данные об анализируемом материале, что является важным аспектом для диагностики и лечения пациентов.
Помимо этого, К155ла1 может использоваться в медицинском оборудовании для управления различными процедурами, такими как операции на открытом сердце или лазерная коррекция зрения. Благодаря своей надежности и стабильности, эта микросхема обеспечивает безопасность и эффективность данных процедур.
В целом, медицинское применение микросхемы К155ла1 доказывает ее важность и ценность для различных областей медицины. Благодаря использованию драгоценных металлов, эта микросхема обеспечивает высокую надежность, точность и скорость работы, что делает ее незаменимой в медицинской сфере
Испытатель транзисторов и диодов на микросхеме К155ЛА3 (вариант 3)
Работоспособность транзисторов типа p–n-p и n–p–n можно определить, собрав прибор для проверки транзисторов по схеме на рисунке 12.
Рис. 11 — Схема испытателя транзисторов и диодов на микросхеме К155ЛА3 (вариант 3)
Схема прибора для проверки транзисторов построена так, что питающее напряжение переменной полярности формируется в схеме, благодаря чему проверка транзисторов обоих типов производится без дополнительных переключений.
На элементах DD1.1 и DD1.2 реализована схема генератора на 1,5 Гц, формирующего импульсы напряжения разной полярности на выводах коллектор – эмиттер. Транзистор VT1 в схеме генератора играет роль эмиттерного повторителя с большим входным и малым выходным сопротивлением, за счет чего возможно реализовать схему генератора на низкой частоте.
На элементах DD1.3 и DD1.4 выполнен генератор прямоугольных импульсов частотой 6 кГц. Импульсы этого генератора, через резистор R3, подаются в базу проверяемого транзистора.
Если транзистор исправен, импульсы, приходящие на базу, усиливается, и с коллектора поступают на усилитель постоянного тока на транзисторе VT2, вызывая прерывистое свечение светодиода HL3. Тип испытываемого транзистора определяют по тому, какой из светодиодов HL1 или HL2 действует.
При исправном p–n–p-транзисторе мерцающий свет излучают светодиоды HL1 и HL3, при исправности n–p–n-транзистора – светодиоды HL2 и HL3.
Прибор для проверки транзисторов питается напряжением +5 В. Вместо микросхемы К155ЛА3 можно применить К555ЛА3. Светодиоды любые, желательно разного цвета свечения.
При желании можно в приборе для проверки транзисторов вместо световой сигнализации применить звуковую, для чего их схемы исключить диоды VD1 и VD2, а с конденсатора С3 подать на простой одно- или двухкаскадный усилитель низкой частоты. На выходе усилителя включить звукоизлучатель (динамик, пьезоэлемент и т.д.).
Испытатель транзисторов и диодов на микросхеме К155ЛН1

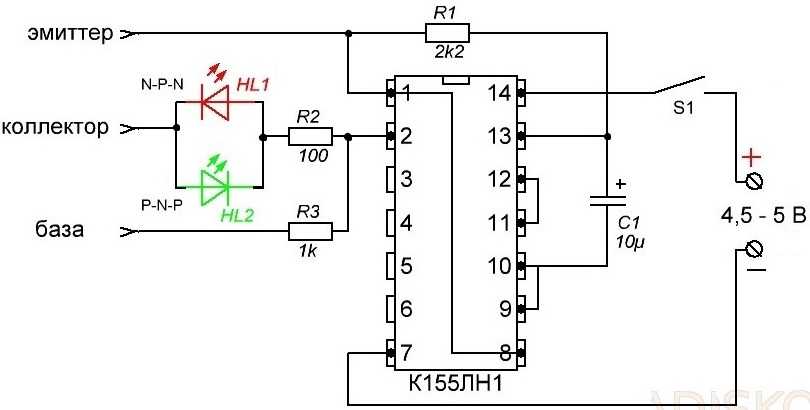

Рис. 1 — Схема испытателя транзисторов и диодов
Конструкция испытателя транзисторов и диодов (рис. 1) состоит всего из 7 электронных компонентов и печатной платы. Собирается быстро и работать начинает абсолютно без всякой настройки.
Схема собрана на микросхеме К155ЛН1 содержащей шесть инверторов. При правильном подключении к ней выводов исправного транзистора зажигается один из светодиодов (HL1 при структуре N-P-N и HL2 при P-N-P).
Если неисправен:
- Пробой: вспыхивают оба светодиода.
- Внутренний обрыв: оба светодиода не зажигаются
Проверяемые диоды подключаются к выводам «К» и «Э». В зависимости от полярности подключения загораться будут HL1 или HL2.
Рис. 2 — Печатная плата испытателя транзисторов и диодов
Постарайтесь не забыть поставить под микросхему панельку.
Пользоваться пробником можно и без установки его в корпус, но если затратить ещё немного время на его изготовление, то будете иметь полноценный, мобильный пробник, который уже можно взять с собой (например на радиорынок). Корпус на рис. 5 изготовлен из пластмассового корпуса квадратной батарейки, которая уже своё отработала. Всего-то делов было удалить прежнее содержимое и отпилить излишки, просверлить отверстия под светодиоды и приклеить планку с разъёмами для подключения проверяемых транзисторов. На разъёмы не лишним будет «одеть» цвета опознавания. Кнопка включения обязательна. Блок питания это привёрнутый несколькими винтами к корпусу батарейный отсек формата ААА.
Крепёжные винты, небольшого размера, удобно пропустить через плюсовые контакты и привернуть с обязательным использованием гаек.
Оптимальным будет использование аккумуляторов ААА, четыре штуки по 1,2 В дадут лучший вариант питаемого напряжения в 4,8 В.
Для полного удобства желательны удлинители на крокодилах (рис. 8). Тогда уж точно ни один транзистор случайно не выпадет и гарантированно не пропадёт, особенно актуально при пользовании тестером в «полевых» условиях.
