Подключение микросхемы К155АГ1 к схеме: особенности и рекомендации
Для подключения микросхемы К155АГ1 к схеме необходимо следовать определенным рекомендациям. Во-первых, перед началом работы с микросхемой необходимо проверить ее целостность и правильность подключения. В случае обнаружения повреждений или неправильного подключения, микросхему следует заменить или переподключить соответственно.
При подключении микросхемы К155АГ1 к схеме необходимо также учитывать особенности ее входов и выходов
Некоторые из них могут быть входами, а некоторые — выходами, поэтому важно правильно сопоставить входы и выходы микросхемы с элементами схемы
Еще одной важной рекомендацией при подключении микросхемы К155АГ1 к схеме является правильная разводка проводов. Провода должны быть подключены к микросхеме без перетирания и пересечения, чтобы избежать короткого замыкания и неправильной работы схемы
Исключительно рекомендуется также использовать дополнительные элементы для защиты микросхемы от перенапряжения, такие как стабилитроны или защитные диоды. Это позволит предотвратить возможные перегрузки и повреждения микросхемы.
Важно знать, что микросхема К155АГ1 может потреблять различное количество энергии в зависимости от выполняемых функций, поэтому необходимо учесть это при подключении к источнику питания. Неправильное питание может привести к некорректной работе микросхемы и ее повреждению
Таким образом, подключение микросхемы К155АГ1 к схеме требует соблюдения ряда особенностей и рекомендаций. Это включает проверку целостности микросхемы, правильное сопоставление входов и выходов, правильную разводку проводов, использование дополнительных элементов защиты и правильное питание. Следуя этим рекомендациям, можно обеспечить надежное и безопасное подключение микросхемы К155АГ1 к схеме.
Пульт управления на микросхеме К155АГ1: схема и подключение
Схема пульта управления:
Схема пульта управления на микросхеме К155АГ1 включает в себя несколько ключей, подключенных к соответствующим выводам микросхемы. Пульт может иметь различное количество кнопок в зависимости от потребностей конкретного проекта.
Каждая кнопка пульта подключается между одним из выводов микросхемы и минусом питания. При нажатии на кнопку между соответствующим выводом и минусом происходит замыкание цепи и микросхема обрабатывает это как сигнал управления.
Для управления другими устройствами или системами, необходимо подключить соответствующие элементы (например, светодиоды или реле) к выводам микросхемы К155АГ1. При получении сигнала управления микросхема переключит нужный вывод, что позволит управлять подключенными устройствами.
Подключение пульта управления:
Для подключения пульта управления на микросхеме К155АГ1 необходимо следовать следующим шагам:
- Подготовьте пульт управления с нужным количеством кнопок.
- Подключите каждую кнопку к соответствующему выводу микросхемы К155АГ1 и минусу питания.
- Подключите устройства или системы, которые будут контролироваться с помощью пульта, к соответствующим выводам микросхемы К155АГ1.
- Подключите микросхему К155АГ1 к питанию.
После выполнения всех этих шагов пульт управления будет готов к использованию. При нажатии на кнопки пульта произойдет соответствующее изменение состояния выводов микросхемы К155АГ1, что позволит управлять подключенными устройствами или системами.
USCIS представляет обновленную форму для заявителей на грин-карту
Дата выпуска
26.06.2017
ВАШИНГТОН — Сегодня Служба гражданства и иммиграции США опубликовала пересмотренное заявление на регистрацию постоянного места жительства или изменение статуса (форма I-485).
Пересмотренная версия предоставляет заявителям более подробную информацию для точного заполнения формы I-485, включая четкую навигацию к частям формы и инструкции, относящиеся к конкретным ситуациям заявителей. Эти обновления должны повысить эффективность судебного процесса за счет сокращения количества ошибок и запросов о доказательствах.
Заявители, проживающие в Соединенных Штатах, подают форму I-485, чтобы изменить свой иммиграционный статус и стать законными постоянными жителями, что позволяет им постоянно жить и работать в Соединенных Штатах. Изменение статуса является важным шагом для тех, кто хочет получить гражданство США.
USCIS также пересмотрела Приложение A к форме I-485 и Приложение J к форме I-485 (а также инструкции к каждому дополнению), чтобы предоставить заявителям более подробную информацию о том, как правильно заполнять, подавать и представлять доказательства, если эти дополнения применимы к их ситуации.
Начиная с сегодняшнего дня, будет действовать 60-дневный льготный период, в течение которого USCIS будет принимать формы I-485 от 17.01.17 и 26.06.17, а также Дополнения A и J. Начиная с 25 августа, USCIS будет принимать только пересмотренную форму и дополнения A и J к форме I-485 и больше не будет принимать более ранние версии какой-либо формы.
Что нового? USCIS улучшила форму I-485, включив в нее:
- Улучшенный поток и организация вопросов, чтобы сделать ее удобной как для заявителей, так и для USCIS. Кроме того, удобочитаемость значительно улучшилась благодаря новым интервалам, столбцам, потоку, пустому пространству и форматированию.
- Вопросы о биографических данных (форма G-325A), чтобы заявителям больше не нужно было подавать отдельную форму;
- Список из 27 категорий иммигрантов, который позволяет заявителям указать конкретную категорию иммигрантов, под которой они подают заявление; и
- Полный, обновленный список вопросов, связанных с допустимостью.
Частотомер на микросхеме К155АГ1
Микросхема К155АГ1 представляет собой универсальное цифровое устройство, которое предназначено для измерения частоты сигнала. Она обладает небольшими габаритами, низким энергопотреблением и простотой использования.
Принцип работы частотомера на микросхеме К155АГ1 основан на счёте импульсов в заданном временном интервале. Микросхема содержит в себе переключающую схему, счётные элементы, генератор тактовых импульсов и семивыводный двухразрядный индикатор. Индикатор отображает измеренное значение частоты в формате десятичного числа.
Для измерения частоты сигнала необходимо подключить источник сигнала к микросхеме и включить её в режим работы. После этого происходит подсчёт числа положительных фронтов в течение заданного времени. В конце периода измерения результат отображается на индикаторе. Точность измерения зависит от длины временного интервала и частоты сигнала.
Особенности использования частотомера на микросхеме К155АГ1:
Микросхему необходимо питать напряжением 9-12 Вольт.
Измерения частоты возможно проводить в диапазоне от 10 Герц до 25 Мегагерц.
Микросхема обладает низким потреблением энергии и может работать длительное время без замены батареи.
При использовании микросхемы необходимо учитывать, что меры предосторожности должны соблюдаться. Например, для исключения электростатического разряда рекомендуется надевать антистатический нарукавник.. Частотомер на микросхеме К155АГ1 является простым и надежным прибором для измерения частоты сигнала
Он находит применение во многих областях, включая электротехнику, радиосвязь и измерительную технику
Частотомер на микросхеме К155АГ1 является простым и надежным прибором для измерения частоты сигнала. Он находит применение во многих областях, включая электротехнику, радиосвязь и измерительную технику.

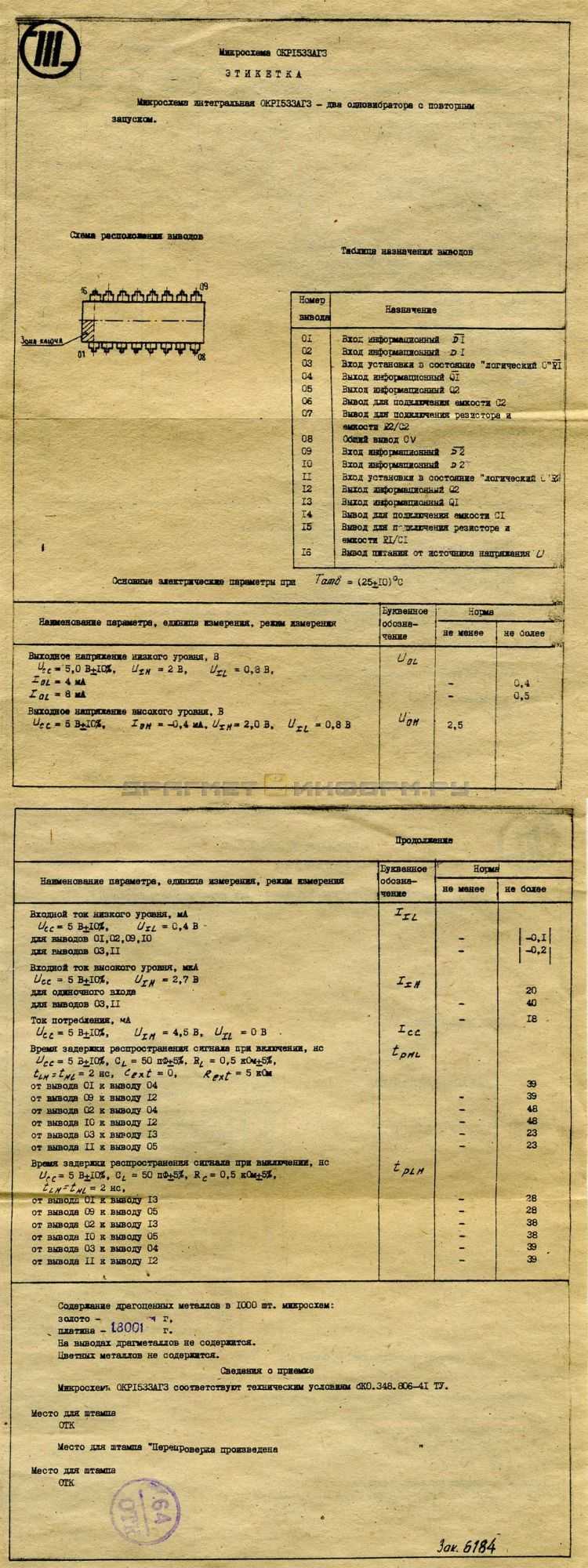

К155АГ1 (74121)
 |
 |

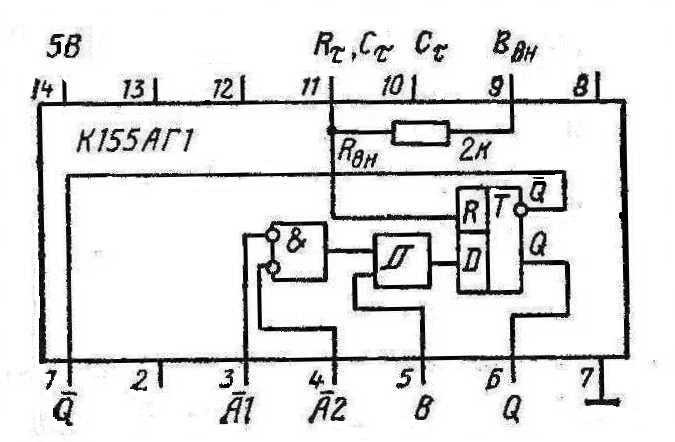

Микросхема К155АГ1 (74121) это одноканальный ждущий мультивибратор. Он формирует калиброванные импульсы с хорошей стабильностью длительности. Мультивибратор содержит внутреннюю ячейку памяти — триггер с двумя выходами Q и Q. Поскольку о6а выхода имеют наружные выводы (6 и 1 соответственно), разработчик получает от микросхемы парафазный сформированный импульс. Триггер имеет три импульсных входа логического управления,(установки в исходное состояние) через элемент Шмитта. Вход В (активный перепад — положительный) дает прямой запуск триггера, входы Al, А2 — инверсные (активный перепад — отрицательный).
Сигнал сброса, в триггере, формируется с помощью RC-звена: времязадающий конденсатор Сτ подключается между выводами микросхемы 10 и 11, резистор Rτ включается от вывода 11 к положительной шине питания 5 В.
На кристалле микросхемы К155АГ1 (74121)(между выводами 11 и 9) имеется внутренний интегральный резистор Rвн с номиналом примерно 2 кОм. Зависимость длительности выходного импульса τвых от номиналов Rτ и Сτ представлена на диаграмме . Если требуемый номинал Rτ ≤ Rвн можно использовать только внутренний резистор (подать питание 5 В на вывод 9 и подключить Сτ между выводами 10 и 11).
Длительность выходного импульса можно не только определить по диаграмме, но и подсчитатьτвых = CτRτ ln2 ≈ 0,7 Cτ Rτ.
Если Rτ → ∞ и Cτ = 0 (т. е. эти элементы отсутствуют) длительность выходного импульса τвых будет не более 35 нc. Включение этих элементов удобно для генерации импульсов сброса (на цифровой плате дополнительные RC-элементы — инородные детали). Длительность импульса мультивибратора К155АГ1 (74121) мало зависит от температуры и питающего напряжения. Желательно включать RC-фильтр в цепь питания мультивибратора.
В таблице дана сводка сигналов логического управления мультивибратором К155АГ1 (74121). Первые четыре строки здесь показывают зависимость статических выходных уровней Q и Q от логических уровней на входах А1, А2, В (установка триггера в исходное состояние). Нижняя часть таблицы содержит пять условии генерации одного выходного импульса и указывает фазу сигналов на выходах Q и Q. Отклик с длительностью τвых получается при положительном перепаде на входе В или при отрицательном, поданром на вход Al (или А2). На неиспользуемых входы надо подавать сигналы согласно последним пяти строкам таблицы . Вход В можно использовать как разрешающий (с высоким уровнем).
Мультивибратор К155АГ1 (74121) нельзя перезапустить, пока не истекло время τвых . Запущенный мультивибратор нечувствителен ко входным сигналам Al, А2 и В. Входная схема с триггером Шмитта обеспечивает надежный запуск (по входу В) при медленно нарастающем напряжении запуска (например, даже при скорости нарастания фронта запуска 1 В/с). Помехоустойчивость по входам — 1,2, по питанию — 1,5 В.
Длительность выходных импульсов можно менять от ЗО нс до 0,28 с, номиналы резисторов следует выбирать в пределах 2 — 40 кОм, а конденсаторов 10 пф — 10 мкФ.
Диаграммы выходных и запускающих по входам А, В импульсов приведены на рисунке . Здесь для обычного исполнения средний уровень Uср = 1,3 В, для варианта LS уровень Uср = 1,5 В;
условия нагрузки: Сн = 15 пФ, Rн = 400 Ом.
Зарубежным аналогом мультивибратора К155АГ1 является микросхема .
Радио-начинающим, Измерения
|
|
|||||
|
Аналоговый частотомер собран на одновибраторе — микросхеме К155АГ1 (рис. 100). Этот частотомер имеет четыре поддиапазона 10…100 Гц, 100…1000 Гц, 1…10 кГц, 10…100 кГц, но в него можно ввести и пятый — до 1 МГц, добавив соответствующий времязадающий конденсатор. Аналоговый частотомер собран на одновибраторе — микросхеме К155АГ1 (рис. 100). Этот частотомер имеет четыре поддиапазона 10…100 Гц, 100…1000 Гц, 1…10 кГц, 10…100 кГц, но в него можно ввести и пятый — до 1 МГц, добавив соответствующий времязадающий конденсатор. Длительность импульсов, генерируемых одновибратором, определяется конденсаторами С1 — С4 и резисторами R1 — R5 (в зависимости от поддиапазона), а частота их повторения — частотой входного сигнала. Через диод Д5 импульсы поступают на конденсатор С5, напряжение на котором будет пропорционально частоте входного сигнала. Это напряжение измеряется прибором ИП1. Диоды Д1- Д4 (кремниевые высокочастотные любые, например КД503А) защищают вход микросхемы от перегрузок. Номиналы конденсатора С5 и резистора R6 зависят от тока полного отклонения микроамперметра ИП1. При токе 100 мкА они составляют 2 мкФ и 39 кОм, а при токе 500 мкА — 15 мкФ и 6,8 кОм. Времязадающие конденсаторы могут иметь разброс до 20% от указанных на схеме значений, он будет “выбран” подстроенными резисторами. От температурной и временной стабильности этих конденсаторов зависит, естественно, точность измерений.
Рис. 100. Принципиальная электрическая схема и внешний вид аналогового частотомера Налаживание прибора сводится к установке, на каждом поддиапазоне одним из подстроечных резисторов R2-R5, стрелки микроамперметра ИП1 на последнее деление шкалы при подаче на вход эталонных частот, соответствующих верхней частоте измерений для каждого поддиапазона. Резисторы R2-R5 подстроечные любого типа, диод Д5 — кремниевый высокочастотный, типа КД503А. Переключатель можно брать любого типа. Прибор конструктивно собран в алюминиевом корпусе.
В.Г. Бастанов. 300 практических советов 1986 |
|||||
|
|||||
|
|||||
3.1 Разработка генератора тактовой частоты
В
качестве генератора тактовых импульсов
удобно использовать микросхему К155АГ1
(рис. 3.3).
Она представляет собой одиночный ждущий
мультивибратор, имеет три входа запуска,
три вывода С, RC и RI для подключения
времязадающих цепей, прямой и инверсный
выходы. Условие запуска мультивибратора
— изменение входных сигналов, в результате
которого появляется следующее сочетание
— хотя бы на одном из входов 3 или 4 — лог.
0, на входе 5 — лог. 1. Исходное состояние
для запуска — любое, не соответствующее
указанному требованию.
Рисунок 3.1 — Запуск микросхемы К155АГ1
Один
из основных вариантов подачи входных
сигналов, обеспечивающих запуск, показан
на рис.
При
запуске на прямом выходе генерируется
импульс положительной полярности, на
инверсном — отрицательной. Длительность
импульса при основном варианте подключения
времязадающей цепи, приведенном на рис.
3.2а, составляет приблизительно
.
Размерности в этом формуле: «килоомы,
нанофарады, микросекунды» или «килоомы,
микрофарады, миллисекунды».
Сопротивление
резистора R1 может находиться в пределах
1.5…43 кОм. Емкость конденсатора С1 может
быть любой, конденсатор даже может
отсутствовать. В этом случае длительность
генерируемого импульса составляет
30… 100 нс в зависимости от сопротивления
времязадающего резистора.
Рисунок 3.2 — Подключение времязадающих
элементов.
При
применении оксидных конденсаторов их
полярность должна соответствовать
приведенной на рис. 3.2. Сопротивление
резистора может быть и более 43 кОм,
однако стабильность длительности
импульса при этом ухудшается.
Если
необходимо обеспечить большую длительность
выходного импульса при малой емкости
конденсатора, времязадающую цепь следует
дополнить транзистором (рис 3.2б). В этом
случае длительность генерируемого
импульса определяется по приведенной
выше формуле, однако сопротивление
времязадающего резистора R1 может
быть выбрано в h21 раз больше, чем
указанные выше 43 кОм. При использовании
транзисторов серии КТ3102 сопротивление
времязадающего резистора может доходить
до 20 МОм. Сопротивление ограничительного
резистора R2 может находиться в
пределах 1.5…20 кОм.
Условное
графическое обозначение и назначения
выводов ИМС К155АГ1 представлены на
рисунке 3.3.
Рисунок 3.3 – Ждущий мультивибратор
К155АГ1
Таблица
3.1 – Назначение выводов К155АГ1
|
Номер |
Назначение |
|
1 |
выход |
|
2,8,12,13 |
свободные |
|
3,4,5 |
входы |
|
6 |
выход |
|
7 |
общий |
|
9,10,11 |
для |
|
14 |
напряжение |
Рассчитаем
цепь тактового генератора.
Длительность
генерируемого импульса приближенно
может быть определена по формуле:
,
откуда
находим
В
качестве C1 возьмем оксидный
конденсатор емкостью 30мкФ.
Схемы на микросхеме К155АГ1: обзор и применение
Одной из основных применений микросхемы К155АГ1 является использование её в качестве счетчика, таймера или делителя частоты. Она может быть использована для создания различных схем управления временем или подсчета сигналов.
Также микросхема К155АГ1 может быть использована для создания простых, но эффективных схем автоматического управления. Например, с её помощью можно реализовать автоматическое включение и выключение освещения в помещении или автоматическое управление температурой в системе отопления.
Для применения микросхемы К155АГ1 необходимо знание её подключения. Для этого можно использовать готовые схемы, которые предоставляются производителем или доступны в открытом доступе.
| Проект | Описание |
|---|---|
| Счетчик | Простая схема счетчика, который может использоваться для подсчета сигналов или импульсов. |
| Таймер | Схема таймера, который может использоваться для управления временными интервалами. |
| Делитель частоты | Схема делителя частоты, который может использоваться для снижения частоты входного сигнала. |
| Автоматическое управление | Схема автоматического управления, которая может использоваться для создания различных систем автоматического контроля. |
Все эти проекты можно легко реализовать с использованием микросхемы К155АГ1 и некоторых дополнительных компонентов. Они обеспечивают надежное и стабильное функционирование и могут быть использованы в самых разных областях электроники и автоматики.
Таким образом, микросхема К155АГ1 является очень полезным устройством, которое можно использовать для создания различных схем и проектов. Она обладает множеством функций и позволяет реализовать множество задач в области электроники и автоматики.
