2.3. ИС ЭНН К146ИК8П
чт, 03/30/2006 — 10:56 — admin
2.3. ИС ЭНН К145ИК8П

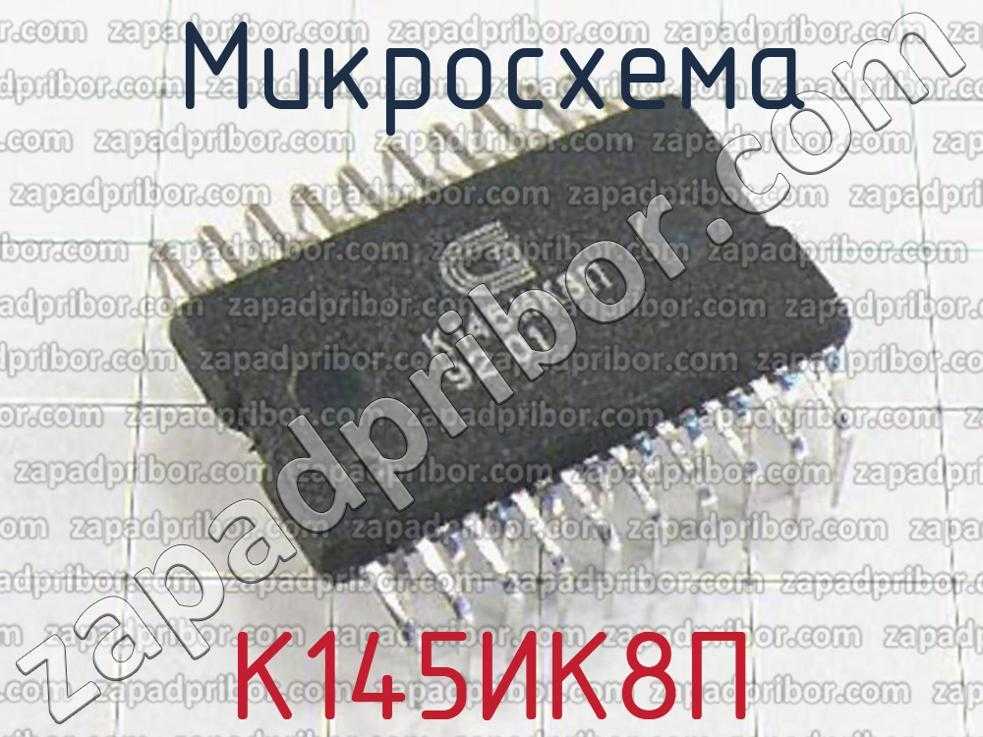

ИС К146ИК8П является одной из первых отечественных ИС ЭНН со встроенным ОЗУ на 20 цифр в в настоящее время в телефонах больше не устанавливается. Но в эксплуатации находятся ещё много ТА, в которых она используется в качестве номеронабирателя как самостоятельно (в простейших ТА с ЭНН), так и совместно с ИС К146ИК1Ш и К561РУ2 (в ТА, обеспечивающих хранение номеров постоянных абонентов). Работу этих микросхем Вы можете рассмотреть на примере схем телефонов VEF ТА-12 и VEF ТА-32 в главе 4.
Цоколёвка ИС К146ИК8П приведена на рис. 2.12,0, назначение выводов в табл. 2.3.
|
Табл. 2.3. Назначение выводов микросхемы К1 |
46ИК8П. |
||
|
Вывод ИС |
Обозначение |
Назначение |
Примечание |
|
1 |
U |
Питание |
U=6- 12В |
|
2 |
НУ |
Вход «Начальная установка» |
Логическая «1» устанавливает в исходное состояние все узлы ИС. |
|
3 |
Вход «Кнопка «Отбой #» |
Логический «0» вызывает появление логической «1» на выходах NSA и ОК и логического «0» на выходе NSI. |
|
|
4 |
OK |
Выход «Ключ отбоя» |
На время нажатия кнопки «Отбой» устанавливается логическая «I», что может быть использовано для обеспечения напряжения питания при разомкнутой линии АТС. |
|
б |
NSA |
Выход «Разговорный ключ» |
Логический «0» вызывает подключение разговорных приборов ТА для прослушивания сигналов АТС, логическая «1» — отключение разговорных приборов во время набора номера. |
|
в |
ГИ |
Выход «Пуск внешнего генератора» |
Логическая «1» производит запуск внешнего генератора, если используется отдельный генератор для синхронизации работы ИС. |
|
7 |
Вход «Кнопка повтора *» |
Логический «0» вызывает повторный набор ранее набранного номера из ОЗУ ИС. |
|
|
8 |
ПГ |
Вход «Пуск генератора импульсов от ЗУ» |
Логическая «1» вызывает включение внутреннего генератора импульсов. |
|
9 10 11 |
RC R С |
Вход «Общая точка RC генератора». Выход «Резистор R генератора». Выход «12,8 кГц, точка С генератора». |
Выводы для подключения времязадающих элементов внутреннего генератора импульсов. |
|
Вывод ИС |
Обозначение |
Назначение |
Примечание |
|
12 |
БК |
Вход «Блокировка кодопреобразователя |
Логический «0» запрещает работу делителя частоты на 5 и счётчика кодопреобразователя. Такой режим необходим для форсированной выборки содержимого сдвиговых регистров ОЗУ при одновременной подаче последовательности импульсов на вход СЧ. |
|
13 |
10/20 |
Вход «Установка частоты набора 10/20 Гц» |
Логическая «1» устанавливает набор номера частотой 10 Гц, а логический 0 — 20 Гц. |
|
14 15 16 |
F/128 F/64 F/8 |
Выход «7-й разряд делителя частоты» Выход «6-й разряд делителя частоты» Выход «3-й разряд делителя частоты» |
При работе генератора с частотой F на выводах 14, 15 и 16 -выход частоты F/128, F/64 и F/8 соответственно. |
|
17 |
БС |
Выход «Блокировка считывания ЗУ» |
Логический «0» сигнализирует о динамическом режиме работы сдвиговых регистров ОЗУ. |
|
18 |
БЗ |
Вход «Блокировка записи в ОЗУ» |
Логический «0» запрещает запись поступающей в ОЗУ информации. Такой режим используется при совместной работе с ИС К145ИК11П. |
|
19 |
NSI |
Выход «Импульсный ключ» |
Логический 0 вызывает размыкание линии АТС, а логическая «1» — замыкание. |
|
20 |
СЧ |
Вход «Считывание ОЗУ» |
Логическая «1» включает динамический режим работы сдвиговых регистров в ОЗУ. |
|
21 |
OV |
Общий |
|
|
22 25 32 35 |
8 4 2 1 |
Выход «Запись ЗУ «8» Выход «Запись ЗУ «4» Выход «Запись ЗУ «2» Выход «Запись ЗУ «1» |
При каждом нажатии на цифровые кнопки появляется двоичный код нажатой кнопки в импульсном виде. |
|
23 24 26 27 28 29 30 31 33 34 |
8 0 4 6 7 2 9 5 1 3 |
Вход «Кнопка «8» Вход «Кнопка «0» Вход «Кнопка «4» Вход «Кнопка «6» Вход «Кнопка «7» Вход «Кнопка «2» Вход «Кнопка «9» Вход «Кнопка «5» Вход «Кнопка «1» Вход «Кнопка «3» |
Вывод подключения цифровой кнопки. |
|
Вывод ИС |
Обозначение |
Назначение |
Примечание |
|
36 |
БТ |
Вход «Блокировка тастатуры» |
Логическая «1» запрещает работу цифровых кнопок клавиатуры. |
|
37 38 39 40 |
1 2 4 8 |
Вход «Считывание ЗУ «1» Вход «Считывание ЗУ «2» Вход «Считывание ЗУ «3» Вход «Считывание ЗУ «8» |
Предназначены для совместной работы с ИС К145ИК11П и К561РУ2 Информация поступает в импульсном виде на входы считывания. |
