К140УД8(А-В), КР140УД8(А-В)

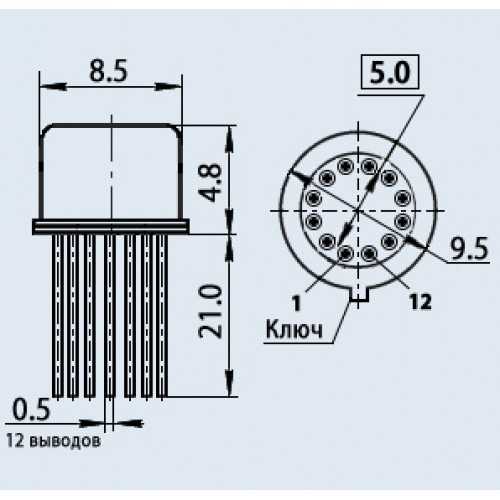

Микросхемы представляют собой операционные усилители средней точности, имеющие на входе полевые транзисторы с p-n переходом и p — каналом, с внутренней частотной коррекцией и малыми входными токами. Содержат 43 интегральных элементов. Корпус К140УД8 (А-В) типа 301.8-2, масса не более 1,5 г, КР140УД8 (А-В) — типа 2101.8-1, масса не более 1 г. Назначение выводов: К140УД8: 1 — корпус; 2, 6 — балансировка; 3 — вход инвертирующий; 4 — вход неинвертирующий; 5 — питание (-Uп); 7 — выход; 8 — питание (+Uп); КР140УД8: 1, 5 — балансировка; 2 — вход инвертирующий; 3 — вход неинвертирующий; 4 — питание (-Uп); 6 — выход; 7 — питание (+Uп).
Общие рекомендации по применению
Минимальное расстояние от корпуса до места изгиба 1 мм, радиус изгиба 1 мм. Температура пайки 235±5 °С, расстояние от корпуса до места пайки не менее 1 мм, продолжительность пайки 2±0,5 с. При проведении монтажных работ допускается не более трех перепаек выводов микросхем. В процессе монтажа и измерения параметров при температуре не выше 35 °С допускаются кратковременные (в течении 1…2 с) одиночные замыкания между внешними выводами ИМС. Допускается эксплуатация микросхем в режимах с импульсными выходными токами любой формы с частотой повторения не менее 1 Гц при условии, что средняя мощность, рассеиваемая ИМС, не превышает предельного значения. Разрешается питание ИМС от источников с несимметричными напряжениями или от одного источника при условии 12 В ≤ | + Un| + |— Un| = 36 В. При этом не допускается заземление вывода 1. Нормы на электрические параметры в этом случае не регламентируются. Применение внешней балансировки позволяет уменьшить напряжение смещения нуля до уровня 1 мВ и ниже.
| Электрические параметры | ||||||||
| Параметры | Условия | К140УД8А | К140УД8Б | К140УД8В | КР140УД8А | КР140УД8Б | КР140УД8В | Ед. изм. |
| Аналог | — | — | — | — | μА740 | μА740 | μА740 | — |
| Номинальное напряжение питания | — | ±15±5% | ±15±5% | ±15±5% | ±15±5% | ±15±5% | ±15±5% | В |
| Максимальное выходное напряжение | при Uп = ± 15 В, Rн = 10 кОм | ±12 | ±12 | ±12 | ±12 | ±12 | ±12 | В |
| Напряжение смещения нуля | при Uп = ± 15 В, Rн ≥ 50 кОм | 30 | 30 | 30 | 30 | 30 | 30 | мВ |
| Входной ток | при Uп = ± 15 В, Rн ≥ 50 кОм | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | нА |
| Разность входных токов | при Uп = ± 15 В, Rн ≥ 50 кОм | ≤0,15 | ≤0,15 | ≤0,15 | ≤0,15 | ≤0,15 | ≤0,15 | нА |
| Ток потребления | при Uп = ± 15 В | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | мА |
| Коэффициент усиления напряжения | при Uп = ± 15 В, Rн ≥ 50 кОм | ≥50×10 3 | ≥20×10 3 | ≥20×10 3 | ≥50×10 3 | ≥20×10 3 | ≥20×10 3 | — |
| Максимальная скорость нарастания выходного напряжения | при Uп = ± 15 В, Kу,U = -1, Uвх = 5 В, Rн ≥ 10 кОм, Cн ≤ 100 пФ | ≥2 | ≥5 | ≥2 | ≥2 | ≥5 | ≥2 | В/мкс |
| Коэффициент ослабления синфазных входных напряжений | при Uп = ± 15 В, Uвх = 5 В | ≥64 | ≥64 | ≥64 | ≥64 | ≥64 | ≥64 | дБ |
| Температурный дрейф напряжения смещения нуля | при Uп = ± 15 В, Rн ≥ 50 кОм | ≤50 | ≤100 | ≤150 | ≤50 | ≤100 | ≤150 | мкВ/ °С |
| Частота единичного усиления | при Uп = ± 15 В, Rн ≥ 50 кОм | 3 | 3 | 3 | 3 | 3 | 3 | МГц |
| Входное сопротивление | U п = ± 15 В | 10 9 | 10 9 | 10 9 | 10 9 | 10 9 | 10 9 | Ом |
| Предельно допустимые режимы эксплуатации | ||||||||
| Параметры | Условия | К140УД8А | К140УД8Б | К140УД8В | КР140УД8А | КР140УД8Б | КР140УД8В | Ед.изм. |
| Напряжение питания | — | ±(13,5…16,5) | ±(13,5…16,5) | ±(13,5…16,5) | ±(13,5…16,5) | ±(13,5…16,5) | ±(13,5…16,5) | В |
| Синфазное входное напряжение | — | ≤ ±5 | ≤ ±5 | ≤ ±5 | ≤ ±5 | ≤ ±5 | ≤ ±5 | В |
| Входное напряжение | — | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | В |
| Сопротивление нагрузки | — | ≥2 | ≥2 | ≥2 | ≥2 | ≥2 | ≥2 | кОм |
| Емкость нагрузки | — | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | пФ |
| Температура окружающей среды | — | -45…+70 | -45…+70 | -45…+70 | -45…+70 | -45…+70 | -45…+70 | °С |
