Микросхемы К140УД17А, К140УД17Б, К140УД1701А, К140УД1701Б, КР140УД17А, КР140УД17Б — прецензионный усилитель с малым напряжением смещения и высоким коэффициентом усиления напряжения. Имеет внутреннюю частотную коррекцию. Обладает отличным сочетанием параметров входных напряжений и тока шума. Предназначен для применения в высокоточных измерительных цепях с большим коэффициентом усиления.

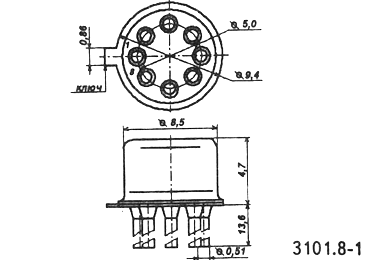

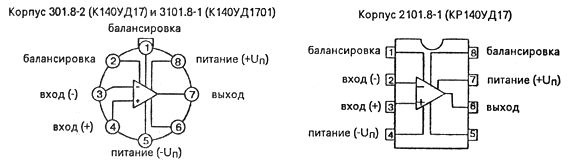

Эскизы корпусов микросхем:
К140УД17
К140УД1701
КР140УД17
Характеристики

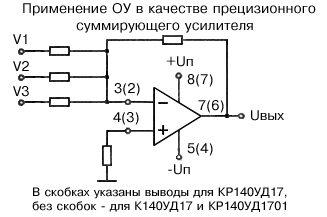

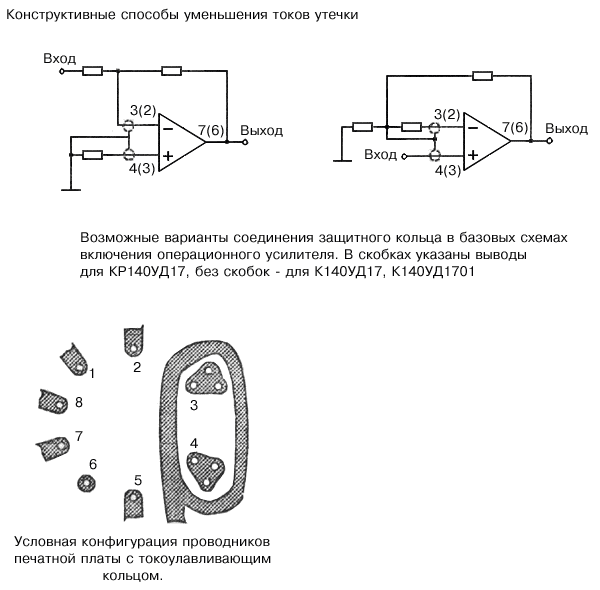

Схемы включения и балансировки
Электрические параметры
| 1 | Напряжение питания | 15 В 10% |
| 2 | Максимальное выходное напряжениеК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не менее 12 Вне менее 11,5 В |
| 3 | Напряжение смещения нуляпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не более 75 мкВне более 150 мкВ не более 135 мкВне более 250 мкВ |
| 4 | Входной токпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не более 4 нАне более 12 нА не более 5 нАне более 14 нА |
| 5 | Ток потребленияпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не более 4 мАне более 5 мА не более 4,5 мАне более 5,5 мА |
| 6 | Разность входных токовпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 16,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не менее 3,8 нАне менее 6 нА не менее 4,5 нАне менее 7 нА |
| 7 | Коэффициент усиления напряженияпри Uп= 15 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Бпри Uп= 13,5 ВК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б |
не менее 200000не менее 120000 не менее 200000не менее 120000 |
| 8 | Коэффициент ослабления синфазных входных напряженийК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не менее 106 дБне менее 96 дБ |
| 9 | Синфазное входное напряжениене менеетиповое | 13 В 15 В |
| 10 | Коэффициент влияния нестабильности источников питания на напряжение смещенияК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не менее 94 дБне менее 90 дБ |
| 11 | Частота еденичного усиления | не менее 0,4 МГц |
| 12 | Скорость нарастания выходного напряжения | не менее 0,1 В/мкс |
| 13 | Средний температурный дрейф напряжения смещенияК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не более 3 мкВ/ ° Cне более 6 мкВ/ ° C |
| 14 | Средний температурный дрейф разности входных токовК140УД17А, КР140УД17А, К140УД1701АК140УД17Б, КР140УД17Б, К140УД1701Б | не более 120 пА/ ° Cне более 200 пА/ ° C |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания | (13,5…16,5) В |
| 2 | Входное синфазное напряжение | не более 10 В |
| 3 | Входное дифференциальное напряжение | не более 5 В |
| 4 | Температура окружающей среды | -10…+70 ° C |
Зарубежный аналог OP-07 производимый Precision Monolithics inc.
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
Операционные усилители Справочник. том 1 М.,»Физматлит», 1993 г.,240 с. — ISBN 5-02-015113-0
