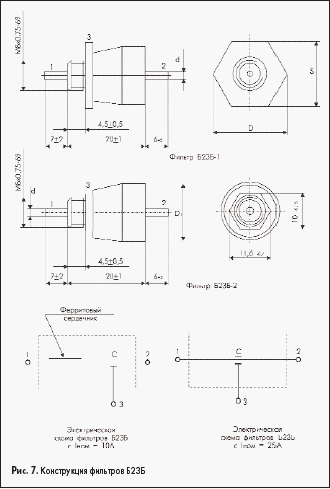

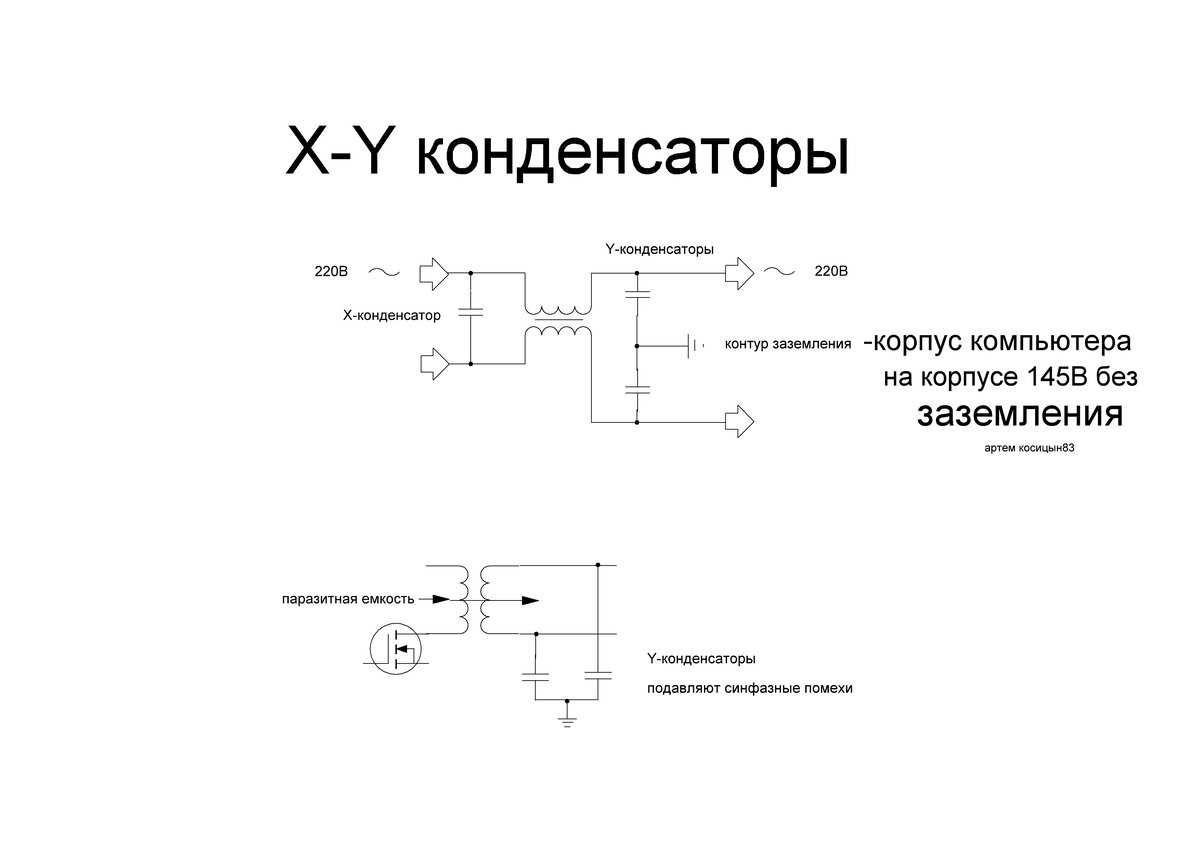

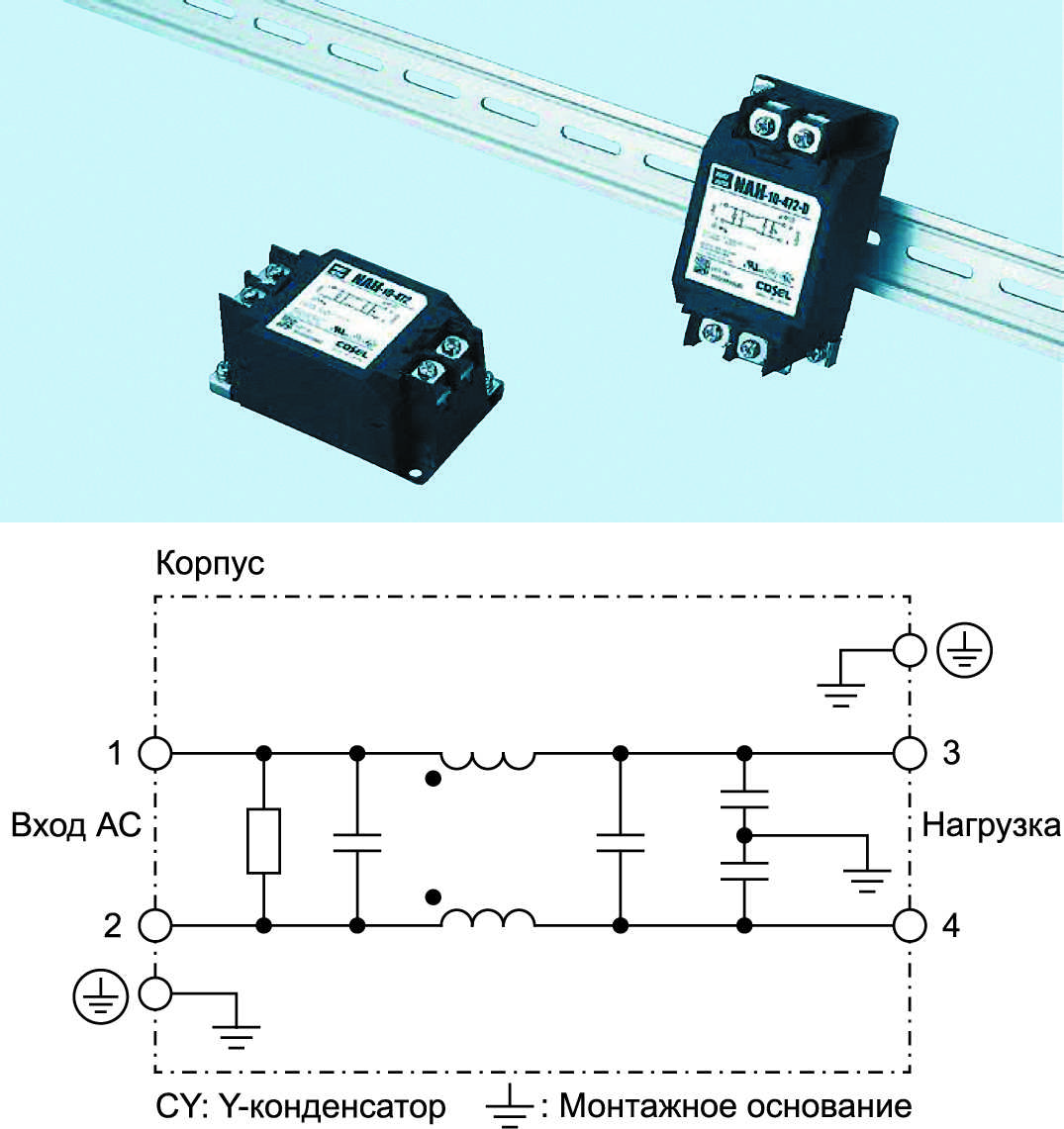

Фильтры Б23Б

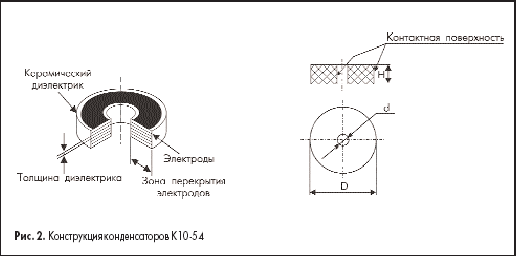

Рассмотренные выше фильтры имеют максимальную емкость 10000 пФ, что ограничивает нижнюю границу частотного диапазона помехоподавления величиной 100 МГц для фильтров Б7-2, Б-14, Б23-А и 0,7 МГц для фильтров Б24. Для снижения этой границы требуется существенное увеличение емкости фильтра, что трубчатая конструкция конденсаторов не может обеспечить. Поэтому в L-C-фильтрах Б23Б (рис. 7) в качестве емкостных элементов применены монолитные многослойные конденсаторы К10-54, которые были описаны выше, с емкостью от 0,047 до 6,8 мкФ. Это позволило снизить нижнюю границу до 10 кГц. Емкостные элементы, проходные выводы, ферритовые трубки (для фильтров на ток 10 А), размещены внутри керамического корпуса и герметизированы эпоксидным компаундом. В табл. 5 приведены основные характеристики фильтров.

Таблица 5. Основные характеристики фильтров Б24Б

ТКЕ	Номинальное напряжение, В	Максимальный ток, А	Номинальная емкость, мкФ	Индуктивность, мкГн	Реактивная мощность, ВАр
Н90	50	10	0,47; 0,68	0,05	2
0,47; 0,68; 1,0	3
1,5; 2,2	0,05
2,2; 3,3	10
4,7; 6,8	20
25	1,5: 2,2	Не нормируется	7
2,2; 3,3	10
4,7; 6,8	20
250	10	0,047	0,05	3
0,047; 0,068	5
0,047; 0,068; 0,1; 0,15	10
0,1; 0,15; 0,22; 0,33	20
0,22; 0,33; 0,470	30
25	0,047; 0,068; 0,1; 0,15	Не нормируется	10
0,1; 0,15; 0,22; 0,33	20
0,22	30

На рис. 8 приведены зависимости вносимого затухания от частоты при сопротивлении схемы 75 Ом.

Приближенный расчет вносимого затухания фильтров в диапазоне частот помехоподавления от 10 кГц до 10 МГц при значениях вносимого затухания не более 60 дБ для фильтров на напряжение 50 В и не более 50 дБ для фильтров на напряжение 250 В может производиться по формуле:

Где: А — вносимое затухание (дБ);w — круговая частота (с-1); R — сопротивление измерительной схемы, равное 75 Ом.

Возможно, вам также будет интересно

Первоначально конденсаторы были предназначены для накопления энергии, что и обусловило впоследствии название этих устройств (от лат. condensatio — «накопление»). Функция накопления и отдачи энергии остается по-прежнему как никогда востребованной и актуальной, особенно после изобретения конденсаторов с двойным слоем на пористых угольных электродах. К таким конденсаторам с высокой удельной плотностью заряда, емкость которых может превышать тысячи фарад, применяется их некогда торговое название «суперконденсатор». Первый такой

Электронному оборудованию всегда уделяется особое внимание при рассмотрении вопросов, касающихся влияния ЭМИ ЯВ на инфраструктуру. Так, в осново-полагающем отчете комиссии Конгресса США по воздействию ЭМИ ЯВ на критические части инфраструктуры страны вопросы уязвимости электронного оборудования рассматриваются в первую очередь. Собственно говоря, и начинается отчет с анализа уязвимости именно такой электронной системы. Первая глава этого объемного многостраничного отчета называется «Система СКАДА. Влияние уязвимости

Компания Analog Devices представила серию процессоров семейства Blackfin BF50x, представители которой имеют встроенный АЦП и обеспечивают лучшую в своем классе производительность и энергетическую эффективность.

Расшифровываем маркировку конденсаторов — Комплектующие и компоненты

Кто знает, что означают названия конденсаторов? К примеру, МБГВ — это металлобумажный герметизированный для вспышек, а что такое БМТ-2? Итак, вот список конденсаторов, которые пока ещё можно найти в магазинах, в институтах, на радиорынках, на мусорках и т. п.

Часть 1. Бумажные конденсаторы, то есть фольговые.

БГТ

БМ-2

БМТ

КБГ-МН — Конденсатор бумажный герметизированный — ??? ???

КБГ-МП — Конденсатор бумажный герметизированный — ??? ???

КБП-Р

КБП-С

КБП-Ф

К40У-9 — бумажные, уплотнённые, в цилиндрическом стальном корпусе.

К40П — бумажные, в пластиковом корпусе

К40-11 — то же, в алюминиевом прямоугольном корпусе.

К41 — бумажные, напряжение свыше 1000 вольт.

Часть 2. Металлобумажные конденсаторы, то есть, слои металла нанесены на бумагу.

БМТ-2 — ???

МБГВ — Металлобумажный герметизированный для вспышек

МБГО — Металлобумажный герметизированный однослойный

МБГП — Металлобумажный герметизированный прямоугольный

МБГТ — Металлобумажный герметизированный ???

МБГЧ — Металлобумажный герметизированный частотный

МБМ — Металлизированный бумагомасляный

К42П-5 — металлобумажный, в пластиковом корпусе.

К42У — металлобумажный, уплотнённый в цилиндрическом корпусе, окрашены в зелёный или коричневый цвет.

Часть 3. Слюдяные конденсаторы.

СГМ — слюдяной герметизированный ???. Корпус — цилиндрический, металлостеклянный.

СГО — ??? ??? ???

КСГ-Г — ??? ??? ??? — ???

КСО — конденсатор слюдяной однослойный. Корпус прямоугольный, выполнен из пластмассы коричневого цвета (предположительно, фенолформальдегидная смола). Широко применялись в ламповых радиоприёмниках.

ОСГ — ??? ??? ???

ССГ — ??? ??? ???

К31-11

Часть 4. Керамические, стеклянные, стеклокерамические и стеклоэмалевые конденсаторы.

ДС — дисковый стеклянный.

КМ-5а, КМ5б — Керамический металлизированный (цвет зелёный).

КМ-5в — Керамический металлизированный, для поверхностного монтажа, очень редкий вид.

КМ-6

Объясните, пожалуйста, для чего в конденсаторах КМ использовали палладий и серебро? Известно, что оборудование, содержащее слишком много конденсаторов КМ, работает очень недолго. Меры защиты от грабежа — прочный корпус, хорошо «спрятанные» винты.

К10-17 — «Краснознаменные».

КД-2 — конденсатор дисковый.

КДУ — ??? ??? ???

КЛС

КС

КТ-1, КТ-2, КТ-3 — конденсатор трубчатый.

СКМ

Импортные керамические конденсаторы: Y5V, X7R.

Часть 5. Плёночные конденсаторы с полимерным диэлектриком, фольговые.

ПМ — полистирольные ???

К70-6, К70-7, К71-8 — полистирольные

К73-9, К73-15, К74-5 — полиэтилентерефталат

Часть 6. Металлоплёночные конденсаторы с полимерным диэлектриком. Обкладками являются слои металла, напылённые на плёнку из полимерного материала.

ФТ-3 — Фторопласт

К75-10 — лакоплёночные.

К71 — полистирол

К71-7 — особенность: высокая точность, 1% Номиналы конденсаторов данного типа могут быть «экзотическими», например 49,3 нанофарад.

К73 — полиэтилентерефталат (лавсан).

К75 — комбинированные.

К76П-1 — лакоплёночные.

К77 — поликарбонатные

К78 — полипропилен. Импортные аналоги называются MKP и MKT.

Часть 7. Электролитические фольговые конденсаторы.

ВЗР ЭГЦ — Воронежский завод радиодеталей. Конденсатор электролитический герметизированный цилиндрический.

ЭМ-Н — Электролитический ??? — ???

К50 — Электролитические, обкладка из алюминия.

К50-6, К50-16 — из всех советских электролитических конденсаторов эти являются самыми дешёвыми и имеют самый малый срок эксплуатации.

Часть 8. Электролитические объёмно-пористые конденсаторы.

ЭТ

ЭТН

ЭТО

К52-1, К52-2, К52-5, К52-7А, К52-9, К52-10.

Часть 9. Полупроводниковые оксидные конденсаторы.

КОПП — конденсатор оксидный полупроводниковый.

К53.

К53-1 — танталовые.

К53-4 — ниобиевые.

Часть 10. Неизвестные конденсаторы.

МПО

КБГ-И — корпус такой же, как у слюдяных конденсаторов СГМ.

КБГ-М2

КБП-Ф

КПМ-1

ПОВ

ЛСЕ1 — корпус металлический, прямоугольный.

ЛСЕ1-400-5,9У1,1

5,9 мкФ — 4%

400В, 50, 60 Гц

Т С -30 + 50

IX 87

ТУ16 — 527230-75.

Фишка в том, на корпусе указан диапазон температур, и даже ТУ.

Литература.

Полупроводниковые приёмно-усилительные устройства: Справ. радиолюбителя / Р. М. Терещук, К. М. Терещук, С. А. Седов. — 3-е изд. — Киев: Наукова Думка, 1987. — 800 с., ил.

Горячева Г. А., Добромыслов Е. Р. Конденсаторы: Справочник. — М.: Радио и связь, 1984. — 88 с., ил.
