Лампа ГУ-33 (генераторный тетрод) — DataSheet

Перейти к содержимому

Схема соединения электродов лампы ГУ-33	Корпус лампы ГУ-33А. Для ГУ-33Б диаметр анода с радиатором 50 мм.

Описание

Генераторные тетроды для работы в качестве генератора колебаний и усилителя высокочастотных колебаний на частотах до 500 МГц. Оформление — металлокерамическое. Охлаждение — принудительное: ГУ-33А — жидкостное (кремнийорганическая жидкость № 3 или фторосодержащая жидкость с низкой температурой кипения +70 °С), ГУ-33Б — воздушное 40 м3/ч; ГУ-33П — испарительное. Масса ГУ-33А 130 г, ГУ-33Б 220 г, ГУ-33П 150 г.

Основные данные при U_н = 6,3 В; U_а = 400 В; U_c2 = 300 В; I_a = 375 мА
Параметр	Условия	ГУ-33А	ГУ-33Б	ГУ-33П	Ед. изм.
Аналог	—	—	—	—	—
Ток накала	—	4,95±0,45	5,15±0,45	5,15±0,45	А
Ток первой сетки обратный	—	≤20	≤20	≤20	мкА
Напряжение смещения первой сетки	—	-7±5	-7±5	-7±5	В
Напряжение отсечки тока анода	при U_a = 100 В; I_a = 5 мА	≤60	≤60	≤60	В
Крутизна характеристики	—	26±6	26±6	26±6	мА/В
Колебательная мощность	на частоте 60 МГц при U_a = 1 кВ; U_c2 = 250 В; U_c = 52 В	≥130	≥130	≥130	Вт
на частоте 250 МГц при U_a = 0,9 кВ; I_a = 310 мА	≥120	≥120	≥120
Снижение колебательной мощности	при Uн = 5,7 В	≤25	≤25	≤25	%
Коэффициент усиления первой сетки относительно второй сетки	при U_c2 = 250 и 300 В	12±4	13	13	—
Межэлектродные емкости	входная	39±5	44±5	44±5	пФ
выходная	8,5±1,5	8,5±1,5	8,5±1,5
проходная	≤0,1	≤0,1	≤0,1
Наработка	средняя	≥1000	≥1000	≥1000	ч

Предельные эксплуатационные данные

Параметр
Условия
ГУ-33А
ГУ-33Б
ГУ-33П
Ед. изм.
Ток катода
—
340
340
340
мА
Напряжение накала
—
5,7-6,9
5,7-6,9
5,7-6,9
В
Напряжение анода
—
1500
1500
1500
В
Напряжение второй сетки
—
400
400
400
В
Напряжение первой сетки
—
-200
-200
-200
В
Мощность, рассеиваемая анодом
—
150
150
150
Вт
Мощность, рассеиваемая второй сеткой
—
10
10
10
Вт
Мощность, рассеиваемая первой сеткой
—
2
2
2
Вт
Рабочая частота
—
500
500
500
МГц
Температура анода и спаев стекла с металлом
—
150
150
150
°С

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Лампа электронная ГУ-33Б

Справочник количества содержания ценных металлов в электронной лампе ГУ-33Б согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на одну единицу изделия.

Содержание драгоценных металлов в лампе электронной ГУ-33Б

Золото: 0,05312 грамм.Серебро: 0 грамм.Платина: 0,00279 грамм.Палладий: 0 грамм.

Источник информации: .

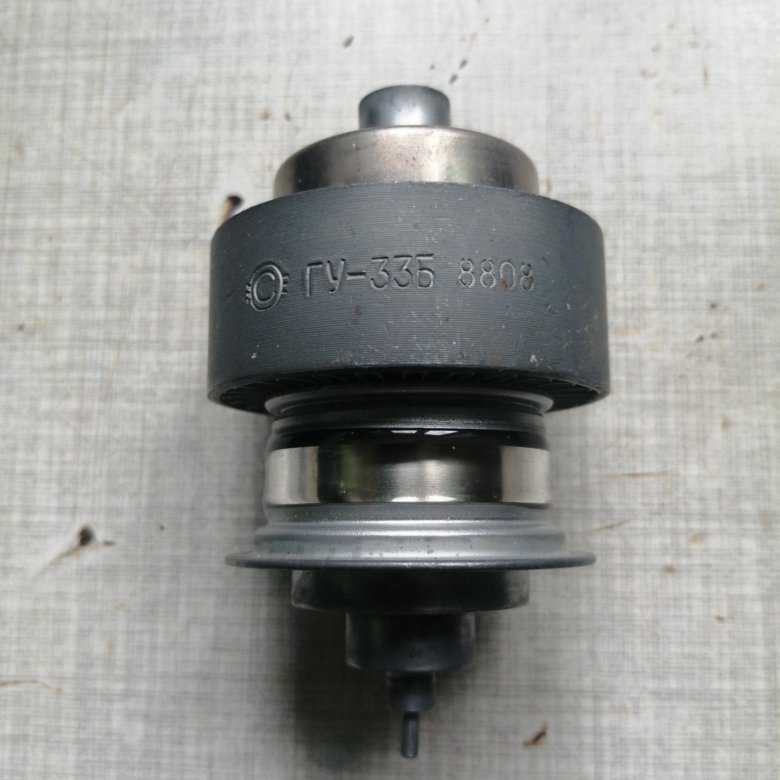

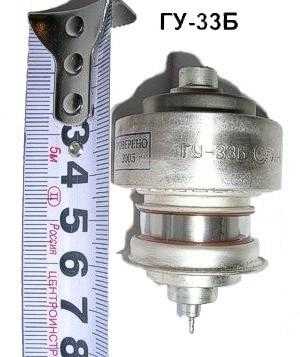

Фото Лампа электронная ГУ-33Б:
