Транзистор кт818г: характеристики, аналог импортный, цоколёвка

Примеры из практики

Иногда стабилитроны проверяют на осциллографе, но для этого необходимо собрать специальную схему.

На рисунке снизу представлена схема приставки и ее подключение к осциллографу.

Однако проверка осциллографом должна производиться специалистом, который хорошо умеет им пользоваться.

Стабилитроны часто применяются как ограничивающие или предохранительные приборы. Например, в качестве защиты от перенапряжения на жестком диске, а, вернее, на его входе питания стоят стабилитроны или супрессоры на 6 и 14 вольт. Превышение напряжения приводит к их пробою или выгоранию. Для проверки просто выпаивают эти элементы, и проверяют жесткий диск без них. Если все включается, дело в стабилитронах. Их меняют на новые.

Еще один пример из практики ремонта скутеров, а именно после некорректной установки сигнализации (и не только) иногда выходит из строя стабилитрон, смонтированный в замке зажигания на «Хонда дио 34». Он понижает напряжение бортовой сети с 12 В до 10, после чего скутер можно завести. Если элемент вышел из строя — мопед не заведется. Полупроводник можно заменить аналогичным с напряжением на 3,9. Аналогичная ситуация и на других моделях скутеров от «хонды»: AF35, AF51 и т.д.

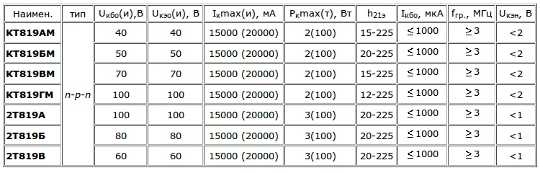

Технические характеристики

Вначале рассмотрим предельные эксплуатационные данные. Они являются основными при выборе и при подборе устройства для замены. При превышении данных параметров, даже в течение небольшого промежутка времени, изделие может выйти из строя. Приведём характеристики для КТ818Г:

напряжение К – Б (постоянное) – 80 В;
постоянное напряжение К – Э (R_бэ ≤ 100 Ом) – 90 В;
постоянное напряжение Б – Э – 5 В;
постоянный ток коллектора – 10 А;
кратковременный ток коллектора – 15 А;
постоянный ток базы – 3 А;
импульсный ток базы – 5 А;
мощность, рассеиваемая на коллекторе:
- с теплоотводом – 60 Вт;
- без теплоотвода – 1,5 Вт;
температура кристалла — +125ОС;
диапазон рабочих температур – от -40 до +100 ОС;

Электрические параметры также содержат важную и интересную информацию о рассматриваемом изделии. От них зависят функциональные возможности КТ818Г:

статический коэффициент передачи тока (U_КБ = 5 В, I_К = 5 А) – 12;
граничная частота коэффициента передачи тока (U_КБ = 5 В, I_Э = 0,5 А) – 3 МГц;
граничное напряжение (I_Э = 0,1 А) – 80 В;
напряжение К-Э (при I_К = 5 А, I_Б = 0,5 А) – 2 В;
напряжение К-Э (I_К = 20 А, I_Б = 5 А) – 0,7 В;
напряжение Б-Э (I_К = 5 А, I_Б = 0,5 А) – 3 В;
напряжение Б-Э (I_К = 20 А, I_Б = 5 А) – 1,6 В;
пробивная разность потенциалов Б-Э (I_Э = 5 мА) – 5 В;
обратный ток коллектора (U_КБ = 40 В):
- Т = от -40 до +25 ОС – 1 мА;
- Т = +100 ОС – 10 мА;
время включения (U_КБ = 5 В, I_К = 0,5 А) – 2,5 мкс;
ёмкость коллекторного перехода (U_КБ = 5 В, f = 1 МГц) – 400 пФ;
ёмкость эмиттерного перехода (U_БЭ = 0,5 В, f = 1 МГц) – 2000 пФ.

Общие сведения о принципе работы

При достижении определенного напряжения, происходит лавинообразный пробой pn-перехода. Сопротивление перехода уменьшается. В результате напряжение на диоде остается постоянным. А ток, протекающий через полупроводник, увеличивается.

Принцип работы можно проиллюстрировать бочкой с водой, где имеется переливная трубка. Сколько бы мы воды ни наливали в бочку, уровень останется на постоянном уровне.
