Д814 — это серия кремниевых, сплавных стабилитронов средней мощности. В Д814 серию стабилитронов входят стабилитроны: Д814А, Д814Б, Д814В, Д814Г, Д814Д. Основным отличием между стабилитронами данной серии является напряжение стабилизации, которое составляет от 7 Вольт (Стабилитрон Д814А) до 14 Вольт (Стабилитрон Д814Д). Ток стабилизации находится в диапазоне от 3 мА до 40 мА.
Д814 серия стабилитронов выполнена в металлостеклянном корпусе, по бокам которого расположены гибкие выводы. На корпусе стабилитрона нанесены его наименование, тип и цоколевка. В Д814 серии стабилитронов, корпус является анодом, имеет несколько большую толщину вывода (около 1мм), чем катод (0,6мм).
Вес стабилитронов данной серии, около 1 г.

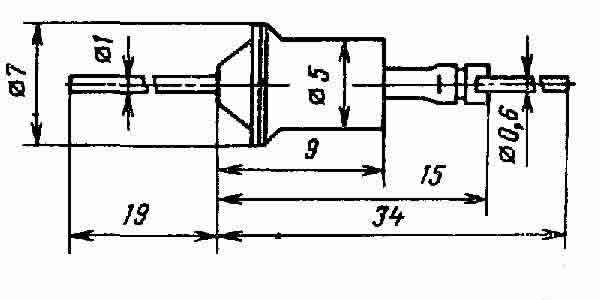

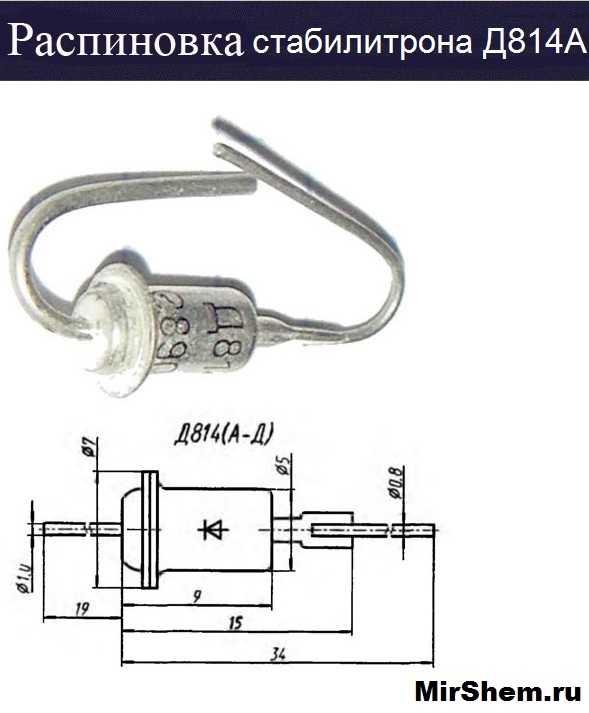

Д814 размер.
Д814 серия стабилитронов выполнена в корпусах цилиндрической формы. Диаметр корпуса около 5мм. Длина корпуса без учета выводов около 15 мм.
Д814 параметры.
| Напряжение стабилизации при Iст = 5 мА | |||
| При Т = +25°C | При Т = -60°C | При Т = +125°C | |
| Д814А | 7…8,5 В | 6…8,5 В | 7…9,5 В |
| Д814Б | 8…9,5 В | 7…9,5 В | 8…10,5 В |
| Д814В | 9…10,5 В | 8…10,5 В | 9…11,5 В |
| Д814Г | 10…12 В | 9…12 В | 10…13,5 В |
| Д814Д | 11,5…14 В | 10…14 В | 11,5…15,5 В |
— Уход напряжения стабилизации, не более: Через 5 с после включения в течение последующих 10 с: Д814А 170 мВ Д814Б 190 мВ Д814В 210 мВ Д814Г 240 мВ Д814Д 280 мВ
Через 15 с после включения в течение последующих 20 с: 20 мВ
— Прямое напряжение (постоянное) при Iпр = 50 мА, Т = -60 и +25°С, не более 1 В
— Постоянный обратный ток при Uобр = 1 В, не более 0,1 мкА
| Дифференциальное сопротивление, не более: | |||
| при Iст = 5 мА и Т = +25°C: | при Iст = 1 мА и Т = +25°C: | при Iст = 5 мА, Т = -60 и +125°C: | |
| Д814А | 6 Ом | 12 Ом | 11,5 мА |
| Д814Б | 10 Ом | 18 Ом | 10,5 мА |
| Д814В | 12 Ом | 25 Ом | 9,5 мА |
| Д814Г | 15 Ом | 17 мА | 8,3 мА |
| Д814Д | 18 Ом | 14 мА | 7,2 мА |
при Iст = 1 мА и Т = +25°C: Д814А 12 Ом Д814Б 18 Ом Д814В 25 Ом Д814Г 30 Ом Д814Д 35 Ом
при Iст = 5 мА, Т = -60 и +125°C: Д814А 15 Ом Д814Б 18 Ом Д814В 25 Ом Д814Г 30 Ом Д814Д 35 Ом
Предельные характеристики стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)
— Минимальный ток стабилизации: 3 мА
| Максимальный ток стабилизации: | |||
| При Т ≤ +35°C: | При Т ≤ +100°C: | При Т ≤ +125°C: | |
| Д814А | 40 мА | 24 мА | 11,5 мА |
| Д814Б | 36 мА | 21 мА | 10,5 мА |
| Д814В | 32 мА | 19 мА | 9,5 мА |
| Д814Г | 29 мА | 17 мА | 8,3 мА |
| Д814Д | 24 мА | 14 мА | 7,2 мА |
— Прямой ток (постоянный):100 мА
— Рассеиваемая мощность: При Т ≤ +35°C 340 мВт При Т = +100°C 200 мВт При Т = +125°C 100 мВт
— Рабочая температура (окружающей среды): -60…+125°C
Д814 содержание драгметаллов.
Содержание драгметаллов (золота, серебра, платины и металлов платиновой группы (МПГ)) в Д814 указанно в граммах на единицу изделия.
Содержание драгметаллов
Бытует мнение, что в СССР всё делали «качественно и на совесть, не то что сейчас». Не будем спорить или поддерживать данное утверждение, но касаемо содержания драгоценных металлов в Д814Д оно подходит. На просторах интернета можно найти документацию на данный стабилитрон, выпущенный в разные периоды времени. И несложно проследить такую закономерность: от старых к новым золота содержится все меньше и меньше, так что в устройствах, выпущенных в наши дни, вы едва ли найдете следы благородного металла. Ниже представлен фрагмент паспорта на прибор, выпущенный в СССР. Согласно документа в 1000шт. содержится 0,8126г золота, т.е. в 1шт. приблизительно 0,000813г. Других драгоценных металлов при изготовлении не использовалось.
Содержание драгметаллов в транзисторе Д814Д
В составе транзистора Д814Д применяются такие драгметаллы, как золото, серебро и платина. Драгоценные металлы используются для создания контактов и электродов внутри транзистора.
Золото широко применяется в транзисторе Д814Д, так как оно обладает высокой проводимостью электричества, хорошей коррозионной стойкостью и долговечностью. Оно используется для покрытия контактов и электродов, чтобы обеспечить стабильное и надежное соединение внутри транзистора.
Серебро также имеет хорошую проводимость и стабильность, поэтому оно также используется в транзисторе Д814Д. Оно применяется для создания некоторых контактов и электродов, а также для защиты от перегрева и коррозии.
Платина обладает высокой химической и механической стойкостью, поэтому она широко применяется в транзисторе Д814Д. Платина используется для создания контактов и электродов, которые должны выдерживать высокие температуры и нагрузки.
Содержание драгметаллов в транзисторе Д814Д может варьироваться в зависимости от производителя и спецификаций. Однако, общее содержание драгоценных металлов в транзисторе Д814Д остается относительно небольшим и зависит от конкретного приложения и требований к устройству.
Транзистор Д814Д: состав драгметаллов и их роль
Состав драгметаллов в транзисторе Д814Д может включать такие элементы, как золото, серебро и палладий. Эти металлы играют важную роль в работе транзистора и обеспечивают его надежность и эффективность.
Золото, например, используется для соединения различных компонентов транзистора. Оно обладает высокой электропроводностью и хорошей коррозионной стойкостью, что позволяет обеспечить надежное соединение и продлить срок службы прибора.
Серебро, в свою очередь, используется для создания контактов в транзисторе. Оно обладает отличной электропроводностью и обеспечивает низкое сопротивление в электрической цепи, что способствует эффективной передаче сигнала.
Палладий, наконец, обладает специфическими свойствами, которые делают его важным в составе транзистора. Он обладает высокой химической стабильностью и термической стойкостью, что позволяет избежать окисления и деградации материалов внутри транзистора под воздействием высоких температур.
Таким образом, драгметаллы, входящие в состав транзистора Д814Д, играют важную роль в его работоспособности
Они обеспечивают надежность, эффективность и долговечность прибора, что важно для его эффективной работы в различных устройствах
Перспективы развития и новые возможности транзистора Д814Д
Транзистор Д814Д, благодаря своим уникальным характеристикам, предоставляет широкий спектр возможностей для применения в различных устройствах и системах. Его высокая надежность и эффективность работы делают его предпочтительным выбором для многих инженеров и разработчиков.
Одной из основных перспектив развития транзистора Д814Д является его увеличение мощности и эффективности. Благодаря постоянному совершенствованию технологий производства и использования новых материалов, будущие модификации транзистора Д814Д смогут обеспечивать еще большую мощность и производительность.
Другим направлением развития транзистора Д814Д является его интеграция в различные виды устройств и систем. Благодаря своей компактности и совместимости с другими элементами электроники, транзистор Д814Д может быть легко интегрирован в различные электронные устройства, усиливая их функциональность и производительность.
Помимо этого, транзистор Д814Д имеет широкий спектр применений. Он может быть использован в усилителях звука, источниках питания, цифровых устройствах, радиотехнических системах и многих других областях. Его преимущества включают в себя низкое энергопотребление, высокую надежность, длительный срок службы и возможность работы в широких температурных диапазонах.
Транзистор Д814Д имеет широкое применение в различных отраслях, включая энергетику, телекоммуникации, медицинскую технику, автомобильную промышленность и другие области. Благодаря своим уникальным характеристикам, он продолжит развиваться и находить все новые области применения, открывая новые возможности для разработчиков и инженеров.
д814а – характеристики
1. Напряжение стабилизации при Iстаб = 5 мА.
2. Отклонение U стабилизации через 5 секунд после включения не более:
4. Постоянный обратный ток при Uпрям.=1В, не выше 0,1 мкА
5. Дифференциальное сопротивление:
Предельные параметры:
Прямой постоянный ток — 100мА
Рассеиваемая мощность:
д814а – аналоги
Серия д814 имеет множество зарубежных аналогов
Рассмотрим несколько аналогов иностранного производства:
При выборе аналога к стабилитрону, собственно как и при выборе стабилитрона, необходимо четко представлять параметры схемы, в которой диод будет использоваться. Для выбора аналогичного компонента необходимо знать следующие параметры:
К сожалению, для импортных аналогов с параметрами все немного сложнее, чем для отечественных. Все, же 3 аналога, с похожими параметрами нашлись.
Принцип Работы
Диод Зенера, иначе полупроводниковый стабилитрон является особенным видом диода, и работает в режиме «пробоя», при обратном смещении р-n перехода. Иначе говоря, до наступления пробоя стабилитрон практически не пропускает ток, но как только на нем возникает пробой, ток на стабилитроне молниеносно вырастает, а дифференциальное сопротивление становится чрезвычайно низким, от долей до нескольких сот Ом.
Эффект Зенера
Еще называемый туннельным эффектом, именно это явление лежит в основе работы полупроводникового стабилитрона. Дело в том, что г-н Зенер обнаружил, что электроны с помощью электрического поля могут просачиваться через тонкий барьер. Говоря более научным языком, при обратном смещении р-n перехода энергетические зоны как бы перекрывают друг друга (см. рис.1), в результате электроны из валентной р-зоны, попадают в зону проводимости полупроводника, что в конечном итоге проводик к резкому увеличению свободных носителей заряда, и, как следствие к возрастанию обратного тока.
Применение:
Как можно догадаться из названия, стабилитрон нужен для того, чтобы что-то стабилизировать. Что чаще всего стабилизируют в электронике? Правильно — чаще всего стабилизируют напряжение. И делают это потому, что под нагрузкой напряжение «проседает». Итак, диод Зенера используется для стабилизации напряжения. Но все не так просто, для того чтобы эта самая стабилизация произошла на наш полупроводник необходимо подать заведомо большее, в разумных пределах, конечно, напряжение. Например: параметры стабилитрона д814а, указывают на то, что напряжение стабилизации д814а диода при t 25 °C колеблется от 6 до 8,5 В, полная таблица в конце статьи.
Подключим д814а диод в простую схему, нелишним будет сказать, что стабилитроны включаются параллельно с резистором.
Подключим схему к питанию. Пусть изначально напряжение на источнике будет равным 5В, подключим тестер к выводам д814а диода и….тестер покажет, что напряжение на стабилитроне точно такое же, ничего не происходит. Но, стоит поднять напряжение на источнике до 10В, и мы увидим совершенно иную картину: напряжение после полупроводника будет 8,56 В, погрешность никто не отменял. Поднимем до 15В, и снова, напряжение после VD1 8,56В. Наш д814а диод замечательно стабилизирует.
Транзисторы КТ814 — драгметаллы, характеристики
Описание транзистора КТ814
Является кремниевым, низкочастотным, довольно мощный биполярный транзистор. Корпус пластмассовый с гибкими выводами.
Где можно найти КТ814?
- Встречаются в устройствах: блоки и узлы РЭА широкого применения
- аппаратура общего применения
- преобразователи
- усилители низких частот (УНЧ)
- операционный усилители
- дифференциальный усилители
Таблица содержания драгметалла в граммах для транзисторов серии КТ814
| Транзистор | Золото, гр в 1000 шт | Золото, гр в 1000 шт Н.возвр | Золото, гр в 1 шт |
| КТ814 | 3,923 | 3,3346 | 0,003923 |
| КТ814А | 3,3 | 2,805 | 0,0033 |
| КТ814А | 4,22 | 3,587 | 0,00422 |
| КТ814Б | 3,3 | 2,805 | 0,0033 |
| КТ814Б | 3,9 | 3,315 | 0,0039 |
| КТ814Б | 4,22 | 3,587 | 0,00422 |
| КТ814В | 4,22 | 3,587 | 0,00422 |
| КТ814В | 4,22 | 3,587 | 0,00422 |
| КТ814В | 4,22 | 3,587 | 0,00422 |
| КТ814Г | 3,38 | 2,873 | 0,00338 |
| КТ814Г | 3,9 | 3,315 | 0,0039 |
| КТ814Г | 4 | 3,4 | 0,004 |
Таблица драгметаллов в транзисторе КТ814 в граммахНорма возврата. Стоит учесть, после переработки удаётся извлечь не весь драгметалл указанный в паспорте. По этой причине, приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Хоть и бывает такое что извлекается почти 100%, ориентироваться на нормы возврата будет более реалистичным. Скупаются радиоэлементы дешевле цены металла в них на 15-50%.
Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. РЭА произведённые в более раннем году, имеют более высокие шансы содержать драгметаллы и чаще в большем количестве чем у последующих версий. Прослеживается для любых радиоэлементов в большинстве случаев. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.
Цена предлагаемая скупщиками
Посмотрев на расценки, видно что скупщики принимают реле за 50% – 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.
Исторические цены драгметалла на мировых биржах: Золото за 1 гр – 1600-4500 руб
Цены указаны для высшей пробы
В конкретном случае важно понимать, что чем ниже проба, тем меньше стоимость. А так же в зависимости от того по какой цене согласен покупать скупщик
Расcчитайте вес и примерную цену сдачи РЭА
Примечания относительно цен на драгметаллы.
Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года. Как можно заметить, в ожидании кризиса 2022 году цена золота снова выросла. После рисковых ситуаций в мире обычно снова возвращается к средней цене.
Надеюсь этим удастся помочь сориентироваться относительно влияния мировых цен на выгодность.
Часто целесообразно такие изделия сдавать на лом после выработки рабочего ресурса, как изделия они стоят иногда существенно дороже.
Стоимость транзистора КТ814 в качестве изделия
Цены в основном распределены от 5 – 25 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя, желаний продавца и года выпуска.
- Цены для примера, в среднем, за 1 шт: КТ814А — 10-12 руб
- КТ814Б — 12-16 руб
- КТ814В — 16-22 руб
- КТ814Б, 1990-ые — 4-8 руб
- КТ814А TO-126, новый — 14-22 руб
Характеристики транзисторов КТ814
- Масса: до 1 гр
- Цоколевка: 1-эмиттер, 2-коллектор, 3-база (слева-направо смотря на маркировку)
- Температура эксплуатации: -40+100°C
- Аналоги:
- Зарубежные: КТ814А: TIP30
- КТ814Б: BD136, MJE710
- КТ814В: BD138, MJE711
- КТ814Г: BD140, MJE712
Комплементарен с КТ815
Срок сохраняемости: 12 лет с момента изготовления
Применение драгоценных металлов в промышленности
Золото является одним из самых ценных и востребованных драгоценных металлов, используемых в промышленности. Оно характеризуется высокой электропроводностью, химической инертностью и устойчивостью к коррозии. Золото находит применение в производстве электроники, медицинском приборостроении, а также в ювелирной промышленности. Благодаря своей устойчивости и привлекательному внешнему виду, золото используется в создании украшений и предметов роскоши.
Серебро также широко используется в промышленности благодаря своим уникальным свойствам. Серебро обладает высокой теплопроводностью и электропроводностью, а также обладает антибактериальным действием. Оно применяется в производстве электроники, фото- и видеоаппаратуры, а также в медицинской индустрии для создания медицинских инструментов и антибактериальных поверхностей.
Платина используется в различных промышленных отраслях. Ее высокая стойкость к коррозии и химическим воздействиям делает ее незаменимой в производстве химических катализаторов. Платина также применяется в ювелирной и часовой промышленности, а также в производстве электродов для аккумуляторов.
Родий характеризуется высокой устойчивостью к коррозии и химическим веществам, а также обладает высокой электропроводностью. Он находит применение в производстве катализаторов, электродов и контактов для электронной техники, а также в производстве высокоточных оптических приборов.
Иридий является одним из самых прочных драгоценных металлов, что делает его ценным материалом в промышленности. Иридий применяется для производства непромокаемых и непроницаемых материалов, а также в производстве электродов для аккумуляторов и лазерных приборов.
Применение драгоценных металлов в промышленности является неотъемлемой частью современного производства. Эти металлы обладают уникальными свойствами, которые делают их незаменимыми во многих отраслях промышленности.
Диод Д814А
Справочник количества содержания ценных металлов в диоде Д814А согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.
Содержание драгоценных металлов в диоде Д814А
Золото: 0,0067 грамм. Серебро: 0 грамм. Платина: 0 грамм. Палладий: 0 грамм.
Источник информации: По данным НПО Импульс.
Фото диода Д814А:
Панель ламповая виды
Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.
О комплектующем изделии – Диод
Диод – видео.
Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.
Как работает диод – видео.
В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p – n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.
Характеристики диодов Д814А:
Купить или продать а также цены на Диод Д814А:
Принцип Работы
Диод Зенера, иначе полупроводниковый стабилитрон является особенным видом диода, и работает в режиме «пробоя», при обратном смещении р-n перехода. Иначе говоря, до наступления пробоя стабилитрон практически не пропускает ток, но как только на нем возникает пробой, ток на стабилитроне молниеносно вырастает, а дифференциальное сопротивление становится чрезвычайно низким, от долей до нескольких сот Ом.
Возможно, Вам пригодится информация о характеристиках разветвительно-изолирующего блока Бриз.
Эффект Зенера
Еще называемый туннельным эффектом, именно это явление лежит в основе работы полупроводникового стабилитрона. Дело в том, что г-н Зенер обнаружил, что электроны с помощью электрического поля могут просачиваться через тонкий барьер. Говоря более научным языком, при обратном смещении р-n перехода энергетические зоны как бы перекрывают друг друга (см. рис.1), в результате электроны из валентной р-зоны, попадают в зону проводимости полупроводника, что в конечном итоге проводик к резкому увеличению свободных носителей заряда, и, как следствие к возрастанию обратного тока.
Применение:
Как можно догадаться из названия, стабилитрон нужен для того, чтобы что-то стабилизировать. Что чаще всего стабилизируют в электронике? Правильно — чаще всего стабилизируют напряжение. И делают это потому, что под нагрузкой напряжение «проседает». Итак, диод Зенера используется для стабилизации напряжения. Но все не так просто, для того чтобы эта самая стабилизация произошла на наш полупроводник необходимо подать заведомо большее, в разумных пределах, конечно, напряжение. Например: параметры стабилитрона д814а, указывают на то, что напряжение стабилизации д814а диода при t 25 °C колеблется от 6 до 8,5 В, полная таблица в конце статьи.
Подключим д814а диод в простую схему, нелишним будет сказать, что стабилитроны включаются параллельно с резистором.
Подключим схему к питанию. Пусть изначально напряжение на источнике будет равным 5В, подключим тестер к выводам д814а диода и….тестер покажет, что напряжение на стабилитроне точно такое же, ничего не происходит. Но, стоит поднять напряжение на источнике до 10В, и мы увидим совершенно иную картину: напряжение после полупроводника будет 8,56 В, погрешность никто не отменял. Поднимем до 15В, и снова, напряжение после VD1 8,56В. Наш д814а диод замечательно стабилизирует.
Реле
Реле отечественного и импортного производства, содержащие драгметаллы.
- РЭС7, РЭС8, РЭС9, РЭС10, РЭС14, РЭС15, РЭС22, РЭС32, РЭС34, РЭС37, РЭС48, РЭС78.
- РП3, РП4, РП5, РП7, РПС3, РПС4, РПС5, РПС7, РПС11, РПС15, РПС18, РПС20, РПС24, РПС32, РПС34, РПС36.
- ДП12, РКН, РКНМ, РКМ-1, РКМ-1Т, РКМ-П, РЭК43, РЭН-33, ТРА, ТРВ, ТРЛ, ТРМ, ТРН, ТРП, ТРТ, РТН, ТРСМ-1, ТРСМ-2, РВМУ-1, РКП Е-506, СК-594, РВ-5А, РТС-5.
- Перечисленные реле подходят не все, а только с определёнными паспортами и до определённого месяца и года выпуска.
- Реле РЭС-6, РЭС-22, РЭС-32 с белыми контактами в целом виде не подходят для продажи, снимайте алюминиевый корпус (крышку) и проверяйте цвет контактов. Если белые, то делайте срезку контактов.
- Реле РЭС-22, РЭС-32 в целом виде покупаем только с жёлтыми контактами. Срезку контактов не надо делать, присылайте или привозите реле с целыми корпусами, так как на корпусе находится маркировка. А это, в свою очередь, напрямую влияет на цену реле.
- Реле РЭС-9 с паспортами 00 01 и 200 стоят 2 рубля/ед..
- У реле РЭС-10 при демонтаже должны быть сохранены внешние выводы (ноги). Без выводов данное реле существенно дешевле.
- Реле РЭС-47, РЭС-49, РЭС-60 в целом виде покупаем на вес, отправлять Почтой России не особо рентабельно. Возможно разобрать данные реле на жёлтые контакты-пластинки и в таком виде отправлять. Цена в этом случае будет высокой.
Способы маркировки
На корпусе детали имеется буквенная или буквенно-цифровая маркировка, которая характеризует электрические свойства и назначение устройства. Различают два типа маркировки. Детали в стеклянном корпусе маркируются привычным образом. На поверхности элемента пишут напряжение стабилизации с использованием буквы V, которая выполняет функцию десятичной запятой. Маркировка из четырех цифр и буквы в конце менее понятна. Расшифровать ее можно только с помощью даташита.
Еще один способ обозначения стабилизирующих диодов – цветовая маркировка. Часто применяется японский вариант, который представляет собой два или три цветных кольца. При наличии двух колец, каждое из них обозначает определенную цифру. Если второе кольцо нанесено в удвоенном варианте, то это означает, что между первой и второй цифрой надо поставить запятую.
Проверка мультиметром
Неисправный стабилитрон влияет на напряжение стабилизации источника питания, что сказывается на работоспособности аппаратуры
Поэтому специалисту важно знать, как проверить стабилитрон мультиметром на исправность
Проверка производится аналогично диоду. Если включить мультиметр в режим измерения сопротивления, то при подключении к стабилитрону в прямом направлении (красный щуп к аноду) прибор покажет минимальное сопротивление, а в обратном — бесконечность. Это говорит об исправности полупроводника.
Аналогично выполняется проверка стабилитрона мультиметром в режиме проверки диодов. В этом случае в прямом направлении на экране высветится падение напряжения в районе 400-600 мВ. В обратном либо I, левой части экрана либо .0L, либо какой-то другой знак который говорит о «бесконечности» в измерениях.
На рисунке снизу представлена методика проверки мультиметром.
Аналогичным образом можно проверить стабилитрон, не выпаивая из схемы. Но в этом случае прибор будет всегда показывать сопротивление параллельно подключенных ему элементов, что в некоторых случаях сделает проверку таким образом невозможной.
Однако такая проверка китайским тестером не является полноценной, потому что проверка производится только на пробой, или на обрыв перехода. Для полной проверки необходимо собирать небольшую схему. Пример такой схемы для проверки напряжения стабилитрона вы можете увидеть в видео ниже.
https://youtube.com/watch?v=Iex2WHP-vmg
Диод Д814
Диод Д814 Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Диоды могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Принцип действия диода
Диод – это полупроводниковый прибор, с односторонней проводимостью электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом. Это основное свойство диода используется, в частности, для преобразования переменного тока в постоянный ток.
Типы диодов
Выпрямительные диоды. Выпрямительные диоды – самые распространенные полупроводниковые диоды, применяемые в выпрямителях – устройствах, преобразующих переменный ток промышленной частоты в постоянный. В выпрямительных диодах используются переходы с большой площадью для пропускания больших токов. Стабилитроны. Предназначены для использования в схемах, обеспечивающих стабилизацию напряжений. Варикапы. Зависимость емкости n-p -перехода от обратного напряжения используется в полупроводниковых диодах, называемых варикапами. Для варикапов характерна малая инерционность процесса изменения емкости. Высокочастотные диоды. Переключающие диоды. В ряде электронных схем полупроводниковый диод должен работать в режиме переключения, т.е. в одни периоды времени он оказывается смещенным в прямом направлении, а в другие — в обратном. Диоды Шотки. В диодах этого типа используется контакт Шотки (контакт металл – полупроводник). Инжекция неосновных носителей в базу отсутствует, так как прямой ток образуется электронами, движущимися из кремния в металл. Накопление заряда в базе диода не происходит, и поэтому время переключения диода может быть существенно уменьшено (до значений порядка 100 пс). Фотодиод (ФД) представляет собой диод с открытым p-n-переходом. Световой поток, падающий на открытый p-n-переход приводит к появлению в одной из областей дополнительных не основных носителей зарядов, в результате чего увеличивается обратный ток. Светоизлучающие диоды (СИД) преобразуют электрическую энергию в световое излучение за счет рекомбинации электронов и дырок. В обычных диодах рекомбинация (объединение) электронов и дырок происходит с выделением тепла, т. е. без светового излучения.
Влияние содержания драгметаллов на работоспособность
Драгметаллы, такие как золото, серебро и палладий, используются в производстве транзисторов для обеспечения электропроводности и защиты от окисления. Эти металлы обладают высокой термической и электрической проводимостью, что способствует стабильной работе транзистора.
Более высокое содержание драгметаллов в транзисторе Д814Д может повысить его электрическую проводимость, что положительно сказывается на работе устройств, в которых он используется. Такие транзисторы обеспечивают более надежную передачу сигналов и меньшую вероятность возникновения помех.
Однако, недостаточное или избыточное содержание драгметаллов может оказать отрицательное влияние на работоспособность транзистора. Недостаток драгметаллов может привести к плохой электрической проводимости и возникновению помех, а избыток драгметаллов может вызвать перегрев транзистора и его поломку.
Поэтому важно контролировать содержание драгметаллов при производстве транзистора Д814Д, чтобы обеспечить его надежную работу. Использование высококачественных драгметаллов, в оптимальных пропорциях обеспечит долгий срок службы транзистора и стабильную работу электронных устройств, в которых он применяется
Применение стабилитрона Д814г
Одним из основных применений стабилитрона Д814г является использование его в источниках питания. Благодаря возможности стабилизации напряжения на заданном уровне, стабилитрон Д814г позволяет эффективно поддерживать стабильное напряжение в рамках заданных параметров
Это особенно важно в случаях, когда требуется постоянное и точное напряжение для работы электронных устройств, таких как компьютеры, телевизоры, радиостанции и другая аппаратура
Кроме того, стабилитрон Д814г широко используется в схемах автоматического регулирования и контроля. Например, он может быть использован в схемах стабилизации яркости и тока в светодиодах и лазерах, а также в системах автоматического контроля температуры или давления. Это позволяет обеспечить стабильность работы устройств в широком диапазоне условий и значительно упрощает процесс настройки и регулировки систем.
Еще одна важная область применения стабилитрона Д814г – это защитные схемы и оборудование. Благодаря своей способности поддерживать стабильное напряжение, стабилитрон Д814г может использоваться для защиты других электронных компонентов и приборов от перегрузок и пиков напряжения. Он может быть включен в схемы аварийного отключения или использоваться в качестве стабилизатора напряжения для обеспечения долговечности и надежности работы системы.
Таким образом, стабилитрон Д814г является универсальным и полезным устройством, находящим широкое применение в различных областях электроники и электротехники. Благодаря его возможностям стабилизации напряжения, он позволяет обеспечивать стабильность работы систем и устройств, а также защищать их от перегрузок и пиков напряжения.
В электронике и радиосвязи
Основная функция стабилитрона – поддерживать постоянное напряжение на выходе независимо от изменений входного напряжения или нагрузки. Это позволяет защитить более чувствительные элементы схемы от перенапряжений и гарантировать их нормальное функционирование.
Применение стабилитрона Д814г распространено во многих областях электроники, включая радиотехнику, силовую электронику, автоматику, телекоммуникации и др. Он может использоваться для стабилизации напряжения в источниках питания, усилителях, генераторах сигналов, системах автоматического регулирования и других устройствах.
Особенностью стабилитрона Д814г является его способность выдерживать большие токи в разомкнутом состоянии, что позволяет использовать его в устройствах с высокими энергетическими требованиями. Кроме того, он обладает высокой стабильностью характеристик при изменении температуры и долгой срок службы.
Составные стабилитроны
Составной стабилитрон – устройство, применяемой в ситуациях, когда необходимы токи и мощность большего значения, чем это допускают технические условия. В этом случае между стабилизирующим диодом и нагрузкой подсоединяют буферный усилитель постоянного тока. В схеме коллекторный переход транзистора включен параллельно стабилизирующему диоду, а эммиттерный переход – последовательно.
Схема обычного составного стабилитрона не предназначена для применения на прямом токе. Но добавление диодного моста превращает составной стабилитрон в систему двойного действия, которая может работать и при прямом, и при обратном токе. Такие стабилитроны еще называют двойными или двуханодными. Стабилитроны, которые могут работать с напряжением только одной полярности, называют несимметричными. А составные стабилитроны, дееспособные при любом направлении тока, называют симметричными.
Д814Д
Стабилитроны Д814Д кремниевые, сплавные, средней мощности. Предназначены для стабилизации напряжения 11,5-14,0 В в диапазоне токов стабилизации 3. 24 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса не более 1 г. Технические условия: СМ3.362.012 ТУ.
Читать также: Лавочка кованная на кладбище
Минимальный срок сохраняемости стабилитронов Д814Д при их хранении: – в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП – 25 лет; – в неотапливаемом хранилище – 16,5 лет; – под навесом и на открытой площадке, вмонтированными в аппаратуру, или в комплекте ЗИП – 12,5 лет. Срок сохраняемости исчисляется с даты изготовления, указанной на стабилитроне.
Изготовитель гарантирует соответствие поставляемых стабилитронов всем требованиям ТУ в течение срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению.
Пример записи условного обозначения при заказе и в конструкторской документации: – стабилитрон Д814Д СМ3.362.012 ТУ.
Технические характеристики стабилитронов Д814А, Д814Б, Д814В, Д814Г, Д814Д:
| Тип стабилитрона | Uст. | α Uст. | Uпр. (при Iпр.) | r ст. | Iст. | Рmax | Тк.max (Тп.) | Т окр. | ||||
| мин | ном | макс | Iст.ном. | мин | макс | |||||||
| В | В | В | мА | %/С | В (мА) | Ом | мА | мА | Вт | °С | °С | |
| Д814А | 7 | 8 | 8,5 | 5 | 0,07 | 1 (50) | 6 | 3 | 40 | 0,34 | 125 | -60… +125 |
| Д814Б | 8 | 9 | 9,5 | 5 | 0,08 | 1 (50) | 10 | 3 | 36 | 0,34 | 125 | -60… +125 |
| Д814В | 9 | 10 | 10,5 | 5 | 0,09 | 1 (50) | 12 | 3 | 32 | 0,34 | 125 | -60… +125 |
| Д814Г | 10 | 11 | 12 | 5 | 0,095 | 1 (50) | 15 | 3 | 29 | 0,34 | 125 | -60… +125 |
| Д814Д | 11,5 | 13 | 14 | 5 | 0,095 | 1 (50) | 18 | 3 | 24 | 0,34 | 125 | -60… +125 |
Условные обозначения электрических параметров стабилитронов:
• Uст.
– напряжение стабилизации; • αUст. – температурный коэффициент напряжения стабилизации; •Uпр. – постоянное прямое напряжение; •Iпр. – постоянный прямой ток; •r ст. – дифференциальное сопротивление; •Iст. – ток стабилизации стабилитрона; •Рmax – рассеиваемая мощность стабилитрона; •Тк. мах – максимально-допустимая температура корпуса стабилитрона; •Тп. мах – максимально-допустимая температура перехода стабилитрона; •Т окр. – температура окружающей среды.
Характеристики стабилитрона Д814А
Как написано в технических характеристиках, Д814А это кремниевый стабилитрон средней мощности, выполненный по сплавной технологии. Наименьший срок, в течение которого устройство не выйдет из строя, при хранении его в отапливаемом помещении составляет 25 лет. А на неотапливаемом складе 16,5 лет. Данные приборы ( ещё их называют «диоды Зенера») широко используются в различных схемах для стабилизации напряжения от 7ми до 8ми с половиной вольт (диапазон тока от 3х до 40ка мА).
Распиновка
Согласно цоколевке, вывод положительного электрода у Д814А соединён с корпусом. Изготавливаются данные полупроводники в металлостеклянной упаковке КД-8, оснащённой гибкими выводами. Наименование изделия и назначение ножек наносится сверху. Габаритный чертёж и внешний вид можно увидеть на рисунке ниже.
Технические характеристики
Немаловажную роль играют такие параметры, как максимально допустимые характеристики стабилитрона Д814А. Они являются основными при выборе, как перед проектированием, так и при подборе устройства для замены. При выходе параметров за диапазон данных значений, даже в течение небольшого промежутка времени, прибор может выйти из строя. Приведём их показатели для Д814А:
