Главная / Конструкции
/..

Модернизация

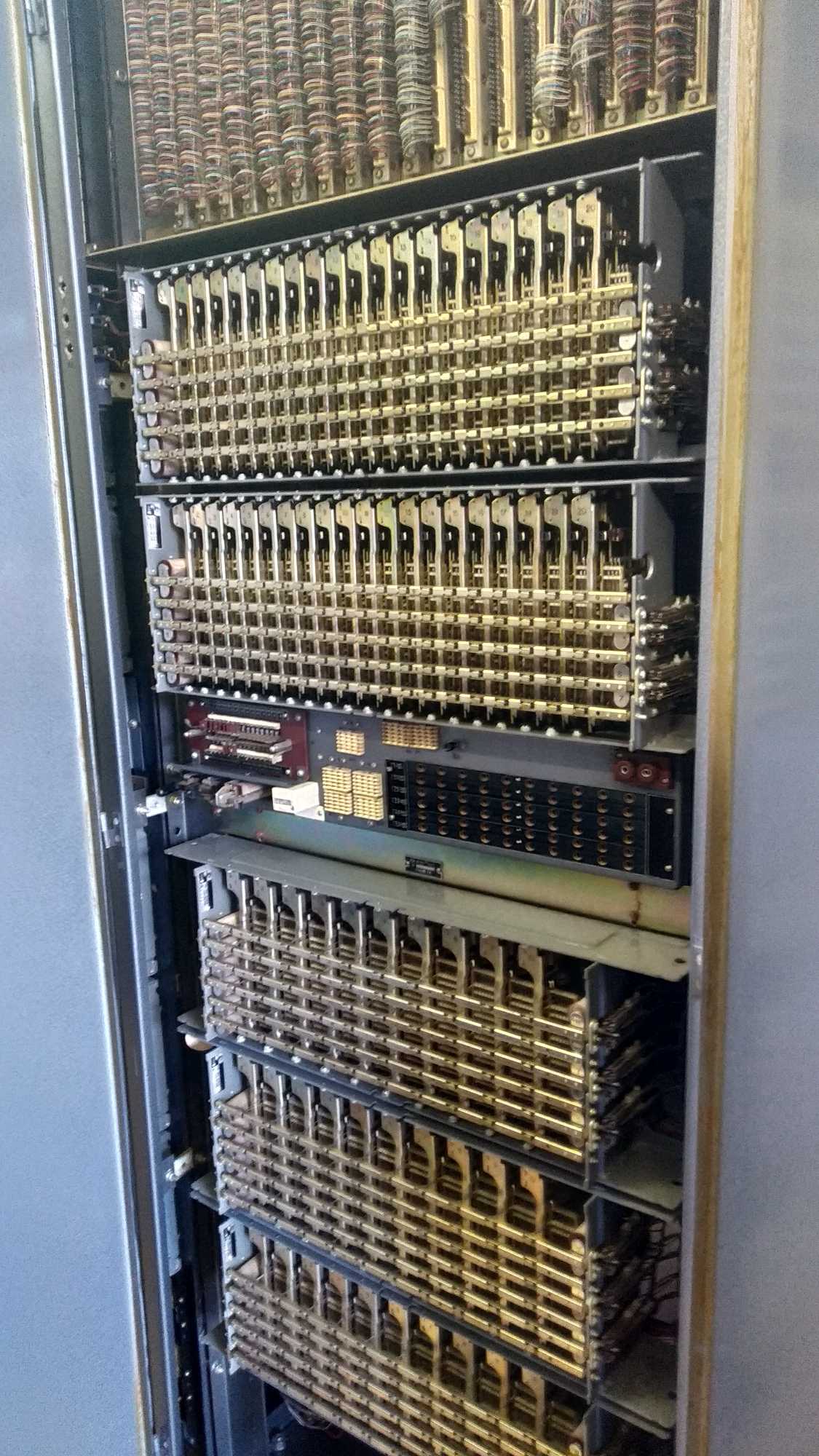

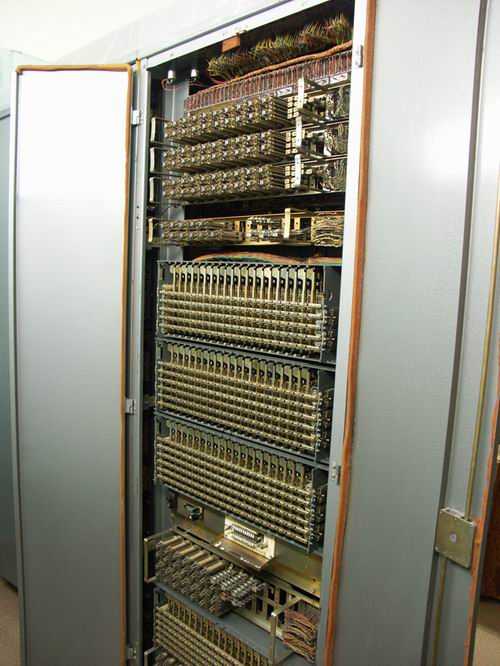

АТСК-50/200 под установку аппаратуры ПА АОН.

Олег Занин. RN1TO (ex UN8PBC)     zanin@novgorod.net

Предлагаю ряд переделок для установки
аппаратуры ПА АОН в АТСК-50/200 старого типа. После
установки АОН в статив АТС выяснялось, что ничего
не работает. Поэтому пришлось засучить рукава и
залудить паяльник. Так методом проб и ошибок были
получены эти переделки. Думаю, эта статья будет
кому ни будь полезна. Итак;

Переделка первая: РСЛО. После набора 8, пошли
запросы но РСЛО воспринял как ответный импульс
по этому сработало реле ОТ и сбросилась наборная
цепочка К1-К4 по этому после получения готовности
от АМТС дальнейший набор кода и номера
невозможен. Снимаем РСЛО и отпаиваем провод от
контакта 5 реле ОТ и припаиваем снятый провод на
контакт 3 –ОТ .

Контакт 5 реле ОТ соединяем с контактом 53 реле
ИМ .
Контакт 3 реле ОТ соединяем с контактом 54 реле ИМ .
На этом одна переделка завершена теперь всё надо
настроить, но об этом позже.
Теперь займёмся центральной станцией. Если у вас
станция типа КВАНТ , СИ-2000 или АТСК-200/2000М то вам
повезло вам ни чего ну почти, ни чего делать не
надо. А если АТСК 200/2000 то придётся ещё поработать
И так переделка 2 (но сразу скажу ,что если ваш
РСЛВ сделан до 70 года то эта переделка не поможет)
:

1. От контактов 13-14-15 реле М отпаять провода .
Провод М-15 изолировать , Провода М-13 и М-14
соединить через сопротивление 3,6—5,1 ком.
2. От контакта 51 реле СА отпаять провод и запаять
на контакт 13 реле М
3. Контакт СА-51 соединить с контактом М-14
4. Закоротить контакты 52 и 53 вместе с проводами.
5. Отпаять провода от контактов 33 и 34 реле СА и
изолировать их.
6. Контакт СА-33 соединить с11 контактом реле И1
7. Контакт 34 СА соединить с 12 контактом реле И1
8. Отпаять провод 52 контакта реле И1 и изолировать.
9. Контакты 33 и 34 реле НВ отпаять и заизолировать,
на 33 контакт запаять провод с контакта 15 реле ИС2
,а контакт 34 реле НВ соединить с контактом 15 ИС2.
10. Соединить контакт 32 реле Р (парал.) с обмоткой 1-2
реле ТР1 (к 1 штифту ; повод изолировать).
11. Отпаять провод от контакта 13 реле НВ и
соединить его с контактом 51 ТР1.
12. Соединить контакт 13 реле НВ с контактом 52 ТР1 .
13. отпаять провод от обмотки 1 (контакт 1) реле ТР2 и
перенести его на обмотку 4-5 ( кон.4) реле ТР1
14. Отпаять провод от контакта 11 реле СБ и
изолировать.
15. Отпаять провода от контактов 52-53 реле ПВ и тоже
изолировать.
16. Отпаять провод 3 от обмотки дросселя и
соединить его контактом 53 реле ПВ.
17. Контакт 52 реле ПВ соединить с выводом 3
дросселя. Для восстановления *8* поставить
перемычку 03—93.
18. При работе с аппаратурой типа ИКМ-30 КЕДР
требуется транслировать так же отрицательный
импульс по этому был применён инвертор.
Резистор: требуется подбор в пределах 33—52 ком.
Диоды (2 шт.) типа: Д 226, КД 105, КД 208,209.
Транзистор: КТ 604.
После переделки работа реле: после занятия реле
СА срабатывает только на время трансляции
сигналов запроса. При наборе реле СА теперь стало
серийным и соответственно срабатывает на время
передачи пачек импульсов.
Ну, с переделками завершили, теперь займёмся
настройкой: Для начала в регистре забьём цифру *8*
для занятия РСЛО межгородом. Для этого нужно
поставить перемычку 02—83 в самом регистре. Теперь
отрегулируем длительность импульса занятия для
этого резистор R10 выведем, на максимальное
сопротивление, если этого будет не достаточно, то
добавим последовательно с R10 ещё один резистор 1
ком. Измерять этот импульс нужно на проводе *D*.
Иногда при обычном занятии, в РСЛО срабатывает
реле ИМ. Чтобы устранить этот дефект нужно
последовательно с Д 7 включить резистор 300 –600 Ом.



Если импульс отрегулировать не
удается тогда нужно проверить на обрыв Р 10 и
наличие контакта 33—34 реле ИМ. На этом
регулировку можно считать оконченной иногда
может потребоваться отрегулировать реле К1 ,К2 но
это бывает не часто, но может потребуется, но я
думаю это уже не составит большого труда.

Регулировка РСЛВ не составляет
большого труда и заключается в основном в
регулировке реле ВПП , СА , СН , НВ . Замечу, что все
эти регулировки можно производить даже без
установки аппаратуры ПА АОН. Но вот теперь точно
всё. Вопросы можно задавать по электронной почте.

Олег
Занин. RN1TO (ex UN8PBC)
zanin@novgorod.net
