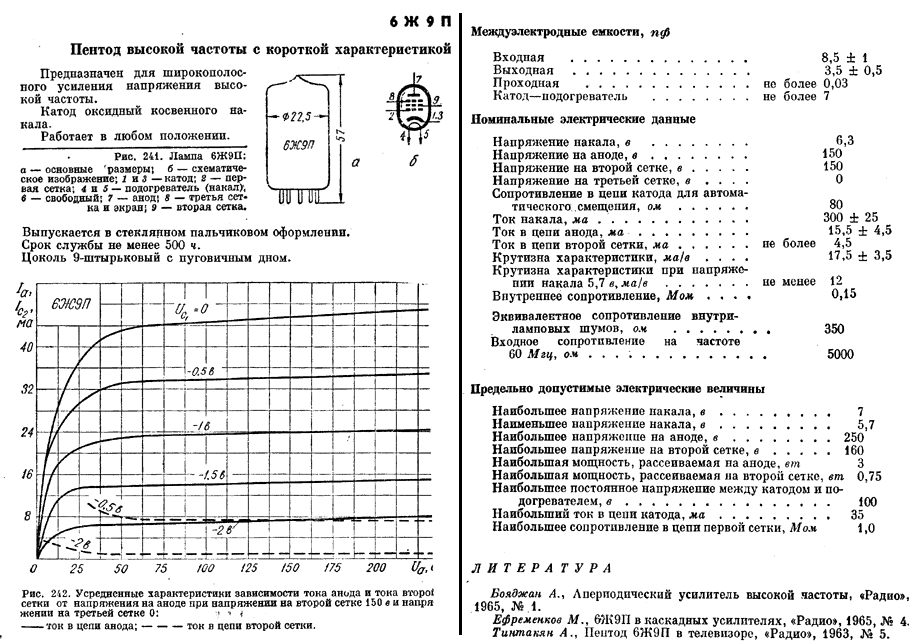

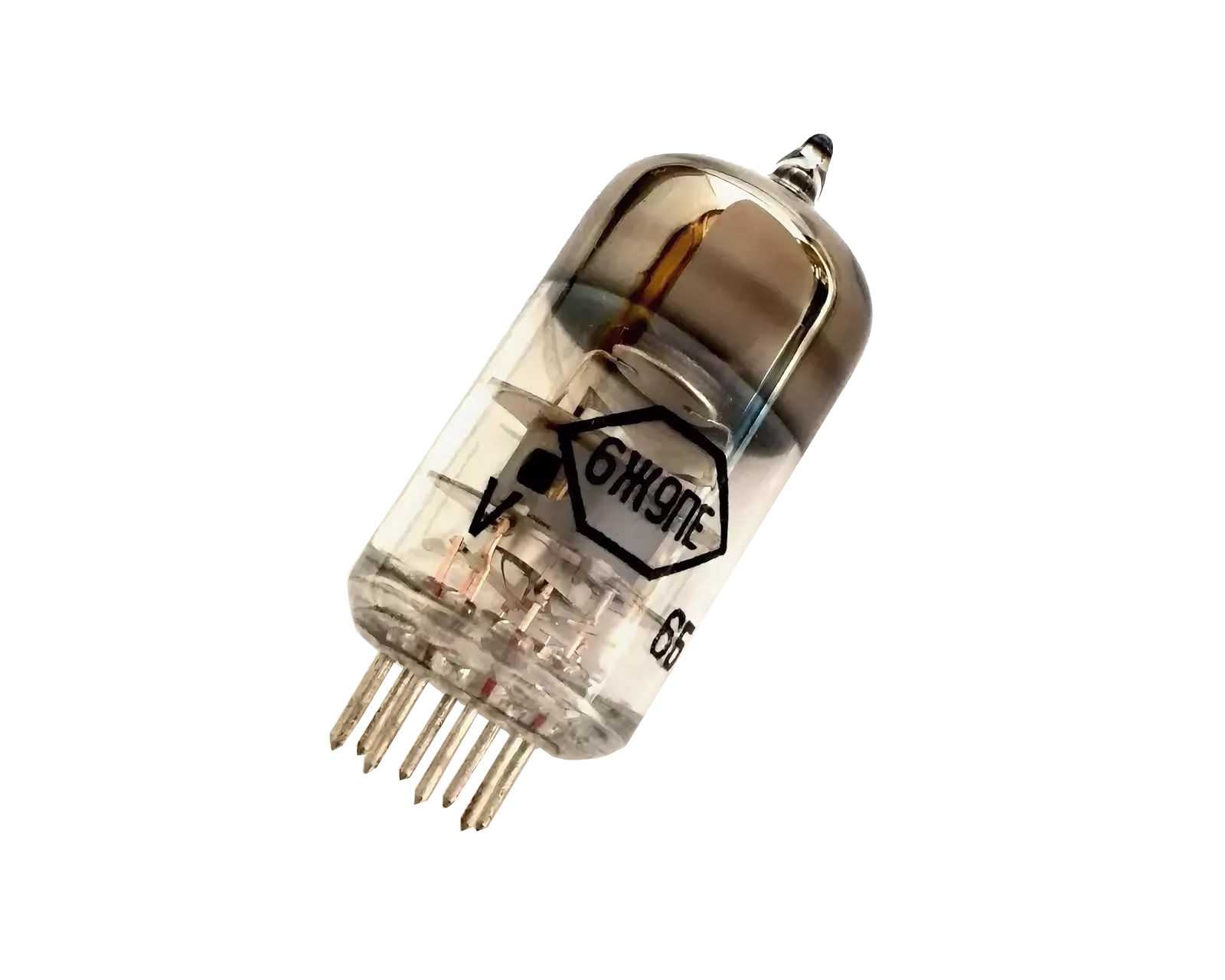

Радиолампа 6Ж9П

Ежедневная отправка заказов производится из г. Каменск-Шахтинский, Ростовской области по фиксированному тарифу (количество товаров не влияет на стоимость доставки). При общей сумме заказа более 2000 рублей — доставка почтой России за счет магазина!

Гибкая система оплаты банковскими картами (Visa, Mastercard, Maestro, МИР) любого банка, через интернет-банкинг (Промсвязьбанк, Альфа-Банк, ВТБ24, Банк Русский Стандарт), электронными деньгами (Webmoney, Яндекс деньги, Qiwi), наличными в салонах связи (Евросеть, Связной) — позволит вам оплатить заказ + стоимость доставки он-лайн без всяких комиссий.

После получения он-лайн оплаты, мы предоставим Вам электронный чек ОФД – который приравнен к обычному бумажному чеку и может быть использован Вами для любых целей – для отчета в бухгалтерии или разрешения спорных ситуаций, а после комплектации и отправки заказа (как правило 1-2 суток) – предоставим ссылку для отслеживания местонахождения заказа на электронную почту и продублируем смс сообщением. Вы в любой момент можете узнать – где именно находится заказ!

Доставка осуществляется почтой России до Вашего почтового отделения или Транспортной Компанией до точки самовывоза (ПВЗ Транспортой Компании) либо курьером до Двери в кротчайшие сроки — от 3 до 8 суток (в зависимости от региона получателя и способа доставки).

Доставка в Казахстан и Белоруссию осуществляется только транспортной компанией! При этом он-лайн оплата может производится банковскими картами в национальной валюте с прямой конвертацией в Российские рубли без всяких комиссий.

В настоящее время жесткой конкуренции на стоимость — скорость доставки заказов — Обратите внимание на способ доставки Транспортной Компанией. т.к. Стоимость ее доставки уже сравнялась с Почтой России, зато скорость выполнения работы, специальные логистические центры и отсутствие очередей, а так же лояльное отношение к клиенту — несоизмеримо выше!

Стоимость ее доставки уже сравнялась с Почтой России, зато скорость выполнения работы, специальные логистические центры и отсутствие очередей, а так же лояльное отношение к клиенту — несоизмеримо выше!

Даже если по какой-то причине Вам не удалось оплатить заказ, мы отправим на Ваш электронный ящик письмо с уведомлением о заказе и ссылкой его для оплаты.

Все неоплаченные в течении 5 банковских дней заказы анулируются.

*Изображение для продукта Радиолампа 6Ж9П служит только для ознакомления и не предназначено для использования в конструкторской документации.

**Цены и наличие товара на сайте и в розничных магазинах «Radio-Sale» могут отличаться.

Архивы

Март 2023
Февраль 2023
Январь 2023
Май 2022
Март 2022
Январь 2022
Декабрь 2021
Ноябрь 2021
Сентябрь 2021
Август 2021
Август 2020
Ноябрь 2019
Февраль 2019
Январь 2019
Ноябрь 2018
Август 2018
Июль 2018
Июнь 2018
Апрель 2018
Март 2018
Декабрь 2017
Ноябрь 2017
Октябрь 2017
Сентябрь 2017
Август 2017
Июль 2017
Июнь 2017
Май 2017
Апрель 2017
Март 2017
Февраль 2017
Декабрь 2016
Ноябрь 2016
Октябрь 2016
Сентябрь 2016
Август 2016
Июль 2016
Июнь 2016
Май 2016
Апрель 2016
Февраль 2016
Январь 2016
Декабрь 2015
Ноябрь 2015
Октябрь 2015
Август 2015
Июль 2015
Июнь 2015
Май 2015
Апрель 2015
Март 2015
Февраль 2015
Январь 2015
Декабрь 2014
Ноябрь 2014

Мы рассказываем о гитарах

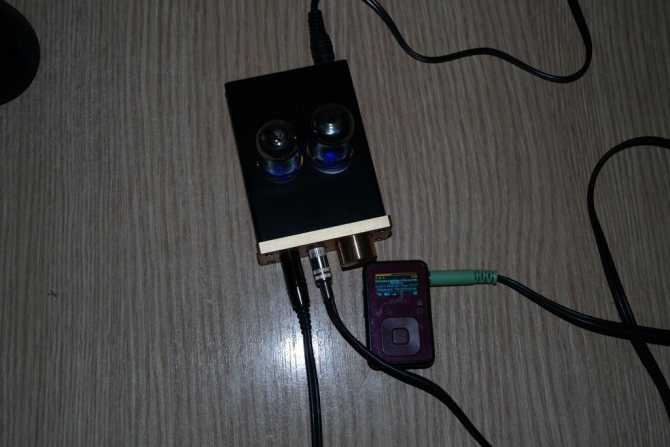

Ламповый звук в наушниках с mp3-плеера? Мне кажется это немного перебор, но такие девайсы есть. Давайте попробуем разобрать один и посмотреть как собран, из чего состоит.

Корпус сделан из алюминия. Передняя панель сделана из анодированного алюминия, покрытого под золото. На передней панели расположена ручка громкости, причем вращении ручки плавное и с фиксацией. При переключении происходит перемещение на одно деление и ручка фиксируется, таким образом случайно сдвинуть ее положение очень затруднительно. Далее на передней панели два джека 3.5 для входа и выхода.

Задняя панель имеет кнопку включения-выключения и разъем подключения внешнего питания. Питается усилитель от внешнего блока питания постоянным током 2 Ампера и напряжением 6 Вольт.

Сверху расположены две лампы 6Ж9П — пентоды. По одному на каждый канал

По ним можно сказать следующее: Недостатки: 1. Лампы подвержены «звону», приходится подбирать подходящие из какого-то количества. 2. Микрофонный эффект, т.е. лампа начинает «фонить», гудеть или звенеть от вибрации корпуса, работы трансформатора или от любых посторонних воздействий. Поэтому ламповые панельки должны стоять на амортизаторах. 3. Питание накала должно быть выпрямлено и максимально сглажено, чтобы избежать фонового гудения от переменного напряжения на накале. Причём не помогает ни плотное скручивание проводов накала, ни установка дополнительного трансформатора накала для этих ламп.

Преимущества: 1. Отличная чувствительность! Способность усиливать крайне слабый уровень звуковой частоты. 2. Достаточно высокий уровень усиления на выходе. 3. По накалу ей требуется не более 0,3А, а по току анода в среднем 15мА. Даже работая много часов она остаётся не горячей и можно спокойно трогать руками или заменять, без опасения получить ожог, как от «печек» типа 6Н2П.

Есть особенность при включении усилителя, если надеть наушники, слышно как идет нагрев ламп и от этого в звуковом канале небольшое потрескивание, котором через минуту полностью исчезает после нагрева.

Сами лампы еще подсвечиваются голубыми светодиодами. Для крепления ламп использованы полностью керамические гнезда-панельки.

Внутри все собрано отлично и без замечаний.

Установлены операционные усилители NE5532P, установлены они в панельках. При желании их можно поменять на другие, например более качественные типа MUSE 02 , которые применяются в High-End технике.

Сама печатная плата четырехслойная, что уменьшает размер и сокращает пути прохождения звукового сигнала.

По техническим параметрам следующее:

Выходная мощность: ≥ 1100 МВт (32 ом)
Импеданс наушников: 18-600 Ом
Общее гармоническое искажение: <0.005%
Snr: ≥ 110dB
Частотный диапазон: 20-30 кГц
Размер: 10,5см. х 7см. х 3см., (Высота 7,5 мм с лампой)
Вес: 205гр.
Входное напряжение: 100-240В 50/60 Гц
Выходное напряжение: DC 6 В/2000mА

По звучанию — никаких замечаний нет. Бас, высокие и средние частоты все очень хорошо сбалансировано и звучит. Наушники можно подключать любые, от 16 до 600 Ом он прекрасно держит и вытаскивает звучание на отлично.

На самом деле данный усилитель не совсем полностью ламповый, его можно более назвать гибридным. Но, для усилителя такого типа это наверно даже больше плюс. И причина в том, что использование ламп и операционных усилителей на микросхеме дает возможность неплохо справляться с любым типом музыки — рок, поп, классика.

Подробнее о +CubozoaRu

Разработка, изготовление уникальных, программируемых блоков питания для педалей эффектов гитар.

Информация о статье

Статья

Ламповый усилитель под наушники

О чем статья

Обзор бюджетного лампового усилителя на двух 6Ж9П для наушников

Автор

+CubozoaRU

Бренд

+CubozoaRU

Логотип

12Ж1Л

В триоде Мю-20 ; S-2,5mA/V ; Ri-8k

EL34

Для раздумий; внутреннее сопротивление EL34 в триодном вкл. порядка 1,2к, УЛ — 7-8к, пентод — 16-18к.
Sapienti sat.

Гэгэн

Для ламп 6С3П в ФИ:
Ea-380V, Ua-145V, Ia-12mA, Ra-18k, Uk-1,5V, Rk общ-620 Ом.

———————————————

6С4С

Пример для 6С4С.

при 2,5к по 2й гармонике 4% третьей 0,1%, выходная мощность 2,85Вт
при 2,8к по 2й гармонике 3,75%, третьей 0%, выходная мощность 2,7Вт
при 3к по 2й гармонике 3,5%, третьей 0%, выходная мощность 2,6Вт
При 3,2к по 2й гармонике 3,4% третьей 0% выходноы мощность 2,5Вт
При 3,5к по 2й гармонике 3,3%, третьей 0,1%, выходная мощность 2,4Вт
при 4к по 2й гармонике 3%, третьей 0,2%, выходная мощность 2,2Вт
при 6к по 2й гармонике 2,4% третьей 0,25%, выходная мощность 1,75вт
При 8к по 2й гармонике 2% третьей 0,3%, выходная мощность 1,3Вт.
При 10к по 2й гармонике 1,8% Третьей 0,33% выходная мощность 1,1Вт

6П36С

4,5к — внутреннее сопротивление 6П36С в ТЕТРОДНОМ ВКЛ. В ТРИОДНОМ порядка 0,65к

Выходное сопротивление SRPP каскада на лампах 6П36 в триодном вкл ~ 180 Ом.
Наибольшая выходная мощность при Rn=2*Rвых = 350-400 Ом.
Комфортная при Rn=3*Rвых. (Ra -600 Om)

Гэгэн

6Ф5П (мю триода — 70), 6Ф4П (65), 6Ф3П (75)

6Ф3П Ктр=31. (Ra=8КОм/8Ом, или 4КОм/4Ома)

——————————————————————————-

SE Трансформатор на железе ОСМ1-0,16
———————————————
Лaмпы in triod: 6Ф3/5П, 6П18/43П, 6П13C/31C/41C, 6LR8, 6KY8.

>> Железо ШЛ32 х 40. Окно 55х19
>> Габариты намотки примерно 49 х 15

Ra-5k, Rn-8 Ohm.

Первичная обмотка
Провод 0,25, в изоляции — 0,3
К-во витков в слое 155
Коэффициент заполнения — 0,95.
к-во слоёв и секций — 4-5-5-4

общее к-во слоёв — 18, витков — 2790

Коэффициент трансформации 24

Вторичная обмотка — 122 витка
Провод 0,7, в изоляции 0,75 в секции два слоя по 61 виток.

Количество секций — 3, соединение параллельное

Порядок намотки 1-2-1-2-1-2-1

Габарит намотки
0,3*18=5,4
0,75*6=4,5
Бумага 20*0,05=1
Общ — 11

Коэффициент вспучивания 1,3.
Высота намотки 11*1,3=14,3 при габарите 15мМ.

Зазор
0,1мМ при токе 50мА
0,12мМ 60мА.
0,15мМ до 80мА
===============

6Э5П

Зелёная нагр. прямая — 1,8Вт
Синяя нагр прямая — 1,5Вт.
Лиловая нагр. прямая — 1,2Вт.
Без учёта КПД однотактного выходного трансформатора.

Для 6Э5П в тетродном вкл, Ri=8k, рабочая точка; Ua=160V, Ug2=150V, Ia=50mA, Ug1=-1,75V; Ra=3k.
Коэффициент динамич усиления ~60.
Если трансформатор 1:1, нагрузка вторички — 2,7-3к, если 1:0,5 — 1,35-1,5к.
При нормальном трансе такой каскад вполне линеен по АЧХ

Параллельно первичке никакого доп. резистора не нужно, разве что, на всяк. случай цепь Цобеля 10к — 3-5нФ. (Гэгэн)

6Ф1П

Ламповые приемники

Приемник рассчитан на прием радиостанций, работающих в диапазонах длинных и средних волн. Применение в его выходном каскаде лампы 6П9 позволяет получить громкий прием местных и мощных дальних радиостанций на электродинамический громкоговоритель мощностью 0,5 вт. Принципиальная схема приемника дана на фиг. 126.

Катушки приемника могут быть сделаны по данным, приведенным на стр. 42. Выходной трансформатор можно применить такой же, как и для лампы 6П6С.

Из-за большого усиления последнего каскада этот приемник более склонен к самовозбуждению, чем приемники, собранные на обычных лампах. Поэтому его монтаж должен быть выполнен очень тщательно. Сеточные цепи нужно располагать как можно дальше от анодных. Необходимо также, чтобы проводники, идущие к управляющим сеткам ламп, были перпендикулярны проводникам, идущим к анодам ламп.

Если, несмотря на тщательный монтаж, приемник все же будет возбуждаться, то вывод защитной сетки у лампы 6П9 нужно подключить не к катоду лампы, а к шасси приемника. Это в незначительной степени уменьшит чувствительность приемника, но зато повысит устойчивость его работы. Кроме того, можно включить между анодом и управляющей сеткой лампы 6П9 конденсатор в 50—75 пф. Включение этого конденсатора можно также рекомендовать для улучшения качества звучания приемника.

Троицкий Л.В. СХЕМЫ РАДИОЛЮБИТЕЛЬСКИХ ПРИЕМНИКОВ

Здесь Ваше мнение имеет значение

—
поставьте вашу оценку (оценили — 2 раз)

Ключевые теги: схема, приемник, Троицкий Л.В., лампа

Смотри также:

Четырехламповый супергетеродин с обратной связью
Пятиламповый приемник прямого усиления
Трехламповый приемник с оптическим индикатором настройки
Трехламповый регенеративный приемник
Двухламповый приемник с каскадом высокой частоты
Двухламповый приемник с бестрансформаторным питанием
Двухламповый приемник начинающего радиолюбителя
Приемник на лампе 6Н8С
Приемник на лампе 6Н7С
Трехламповый экономичный приемник
Трехламповый приемник сельского радиолюбителя
Двухламповый приемник для местного приема
Двухламповый приемник на пальчиковых лампах
Двухламповый сельский приемник
Двухламповый регенеративный приемник на стержневых лампах

Принципиальная схема

Двухтактный усилитель без общей обратной связи (его схема показана на рис. 1) соединил в себе ранее разработанные нами схемотехнические решения с небольшими изменениями, применительно к данному варианту.

Блок питания позволяет получить два анодных напряжения от одной обмотки сетевого трансформатора и имеет, соответственно, два сглаживающих фильтра.

Рис. 1. Принципиальная схема лампового УМЗЧ на 50 Ватт (6С41С, 6Ж9П).

Дифференциальный каскад на лампах VL1, VL2 усиливает входной сигнал и выполняет функцию фазоинвертора. Максимальный размах между их анодами составляет 240 В. Пентоды 6Ж9П выбраны с учётом большой крутизны характеристики (17,5 мА/В).

Сетки выходных ламп соединены перекрёстно с анодами через резисторы, с которых на них приходит синфазный сигнал, что дополнительно увеличивает размах напряжения между анодами триодов до 330 В.

Сопротивление резистора R6 определяет напряжение смещения для сеток выходных ламп — 165 В, минусовой полярности по отношению к катодам триодов (см. ).

Подстроечным резистором R7, зашунтированным конденсатором С2 для прохождения переменной составляющей полезного сигнала, балансируют плечи каскада по постоянному току.

Такое решение позволило отказаться от переходного конденсатора между экранными сетками, как это было сделано ранее в УМЗЧ «Экрон» .

Таким образом, общего усиления вполне достаточно для указанной выходной мощности (напряжение до 20.. 22 В для нагрузки сопротивлением 8 Ом).

При анодном токе 2 мА каждого пентода входного каскада максимальный ток каждого триода усилителя достигает 180 мА (соответствует номинальной мощности Р = 50 Вт) и зависит от сопротивления резистора R10.

Так, при сопротивлении R10 = 10 кОм ток покоя каждого триода ІА0 = 70 мА, Iamax = 140 мА. Если сопротивление R10 = 15 кОм, то ток покоя ІА0 = 80 мА и Іamах = 160 мА.

Если же сопротивление R10 = 20 кОм, то Іa0 = 90 мА, lAmax= 180 мА. При этом несколько изменяются значения напряжения питания и коэффициента гармоник.

Кнопка SB1 («Контроль») подключает встроенный вольтметр (с нулём в середине шкалы) к сеточной цепи выходного каскада на время регулировки усилителя.

Её же можно использовать для ослабления уровня звука: при замыкании контактов сетки триодов, на которые непосредственно с анодов VL1, VL2 приходит противофазный сигнал, соединяются через резистор R5 и внутреннее сопротивление микроамперметра, и коэффициент усиления уменьшается.

Резистор R11 блока питания образует дополнительное смещение в катодах выходных ламп, которое может изменяться в пределах -20…-40 В, в зависимости от входного сигнала.

Это позволяет учесть изменение просадки верхнего (по схеме) источника питания в процессе работы усилителя и предотвратить перегрев мощных триодов.

Этот же резистор создаёт местную обратную связь в катодах ламп VL3, VL4 с целью улучшения симметрии и линейности выходного каскада.

С целью формирования более ровного и одновременного ограничения сигнала (в разной полярности) при достижении максимальной мощности введены резисторы R3 и R8.

Они создают местную положительную обратную связь в плечах выходного каскада (без нарушения его устойчивости), что способствует росту коэффициента усиления выходного каскада.

С анодов выходных ламп сигнал поступает на выходной трансформатор Т1, к вторичной обмотке которого подключается АС сопротивлением 6…12 Ом. Указанные на схеме рис. 1 значения напряжений и токов соответствуют отсутствию входного сигнала.
