Ламповый усилитель se на 6п14п / 6п1п и 6н23п

Содержание / Contents

1 Несколько слов о выходном трансформаторе
2 Звук
3 Прилагаю чертеж платы и чертежи корпуса в AutoCAD
4 Две печатки в одном файле
5 Чертежи гибки и резки для корпуса

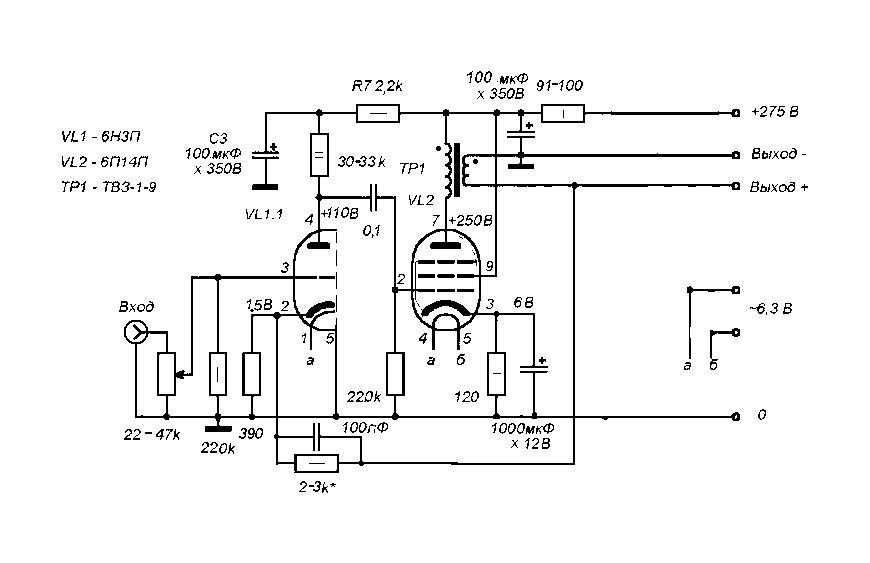

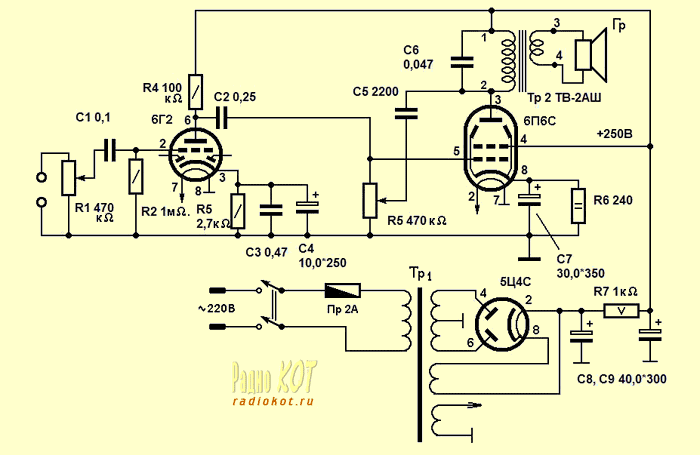

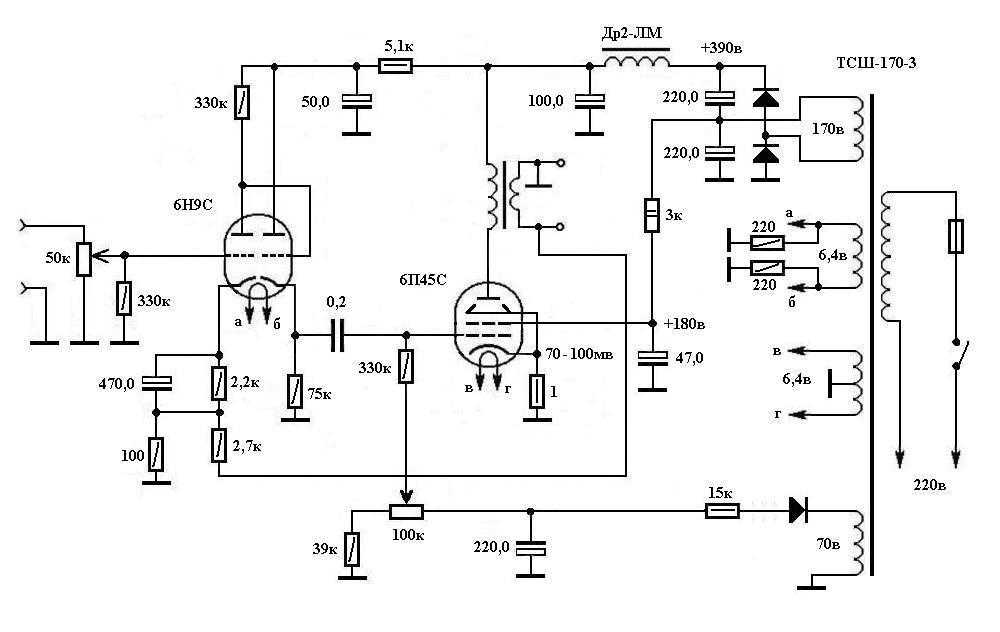

При выборе схемы, в результате долгих поисков по интенету я остановился на этой схеме:

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

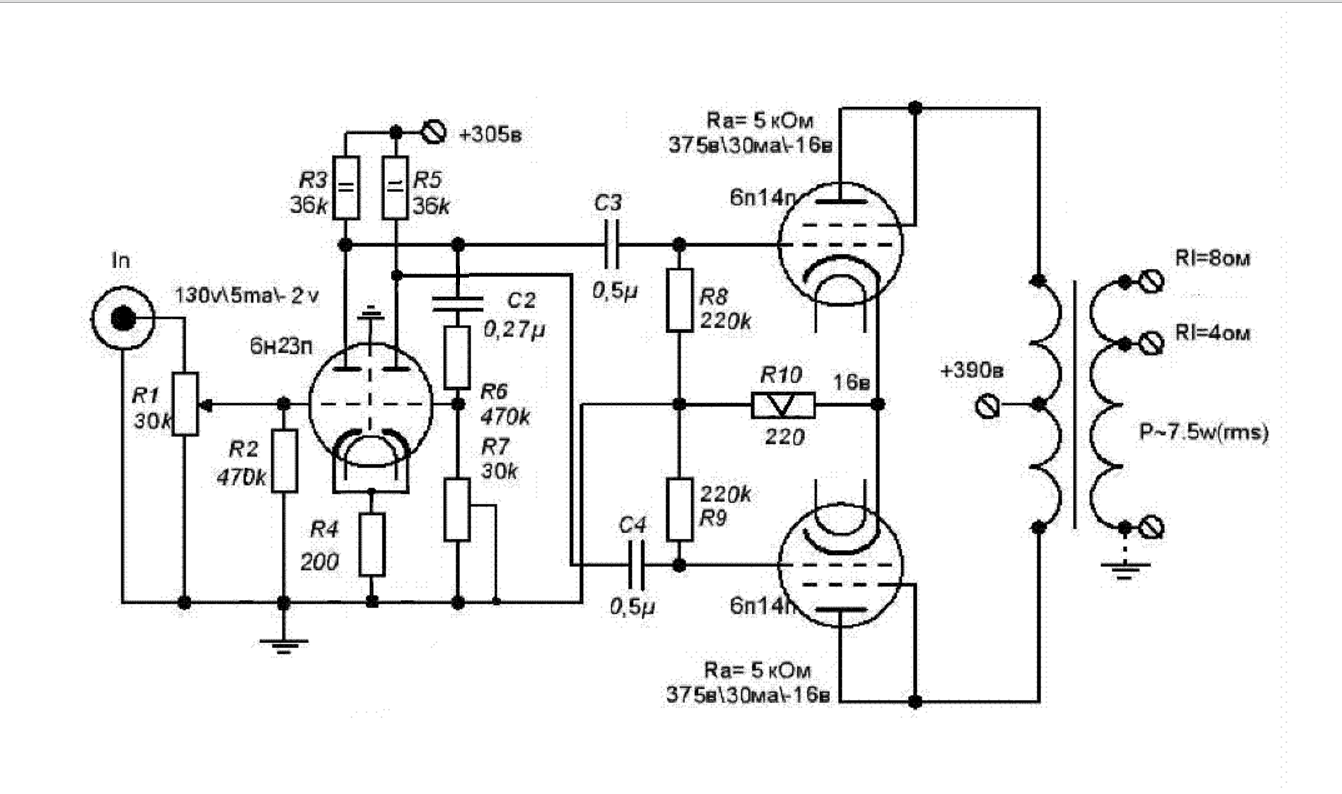

Здесь мы видим два канала усиления, общую эквализацию сигнала, в общем вполне достаточно. в схеме были сделаны следующие изменения:

1) замена выходных ламп на более дешевые 6П3С

, (пентодный режим работы) и остальных ламп на6Н2П 2) диодный выпрямитель по мостовой схеме 3) было решено похерить дроссель.

Дело в том что схемы я рисовать не люблю, и все идеи сразу же воплощаю в Sprint Layout, понимая что так нельзя конечно но ниче с собой не могу поделать, я ленив. Конструктивно усилитель распологается в корпусе из нержевеющей стали, который мне любезно делают мои друзья, по моим чертежам, на каком то своем аппарате лазерного раскроя металла. Усилитель состоит из двух блоков: блок питания, и предварительный усилитель. Вот фото:

Я чето поленился стирать канифоль с платы. Плата разведена так, что ламповые панельки припаиваются со стороны фольги

Хочу дешево и сердито. Какие есть варианты?

Итак, с типом обновления определенность есть. Но что покупать — всегда большой вопрос. Современные цифровые усилители предлагают массу дешевых, но качественных вариантов.

Аналоговые системы сегодня считаются уделом аудиофилов. Со всеми вытекающими проблемами: «золотыми» проводами, уникальными схемами питания (сочиненными без знаний электротехники), огромными размерами и ужасающими ценниками.

Вариантов остается немного: сделать самому или купить все такой же огромный усилитель из далекого прошлого. Впрочем, последний вариант может оказаться очень интересным, если заниматься не только звуком, но и украшением комнаты. В условиях ограниченного рабочего пространства 20-килограммовый агрегат окажется лишним. Да и рядом с современной компьютерной техникой такие решения нисколько не смотрятся.

Путь самурая-самодельщика долог и сложен. Однажды мы коснемся и этой темы. А сегодня поговорим о том, что будет, если простую аналоговую схему заказать в виде уже готового усилителя из Китая. На самом деле, получится намного лучше, чем собирать самому — уж по-крайней мере, в среднестатистическом случае. Дешевле и надежнее.

Ламповый усилитель Hi-End своими руками

Перед началом монтажа необходимо разобраться с некоторыми правилами для сборки такого рода приборов. Нам необходимо будет применить основной принцип монтажа ламповых приборов – минимизацию креплений. Что это значит? Вам нужно будет отказаться от монтажных проводов. Конечно, это не везде получится сделать, но их количество необходимо свести к минимуму.

В хорошем ламповом усилителе Hi-End применяются монтажные лепестки и планки. Они используются в виде дополнительных точек. Такая сборка называется навесной. Также вам нужно будет распаивать резисторы и конденсаторы, которые находятся на ламповых панелях. Крайне не рекомендуется использовать печатные платы и собирать проводники так, чтобы получились параллельные линии. Таким образом сборка будет выглядеть хаотичной.

Выходные трансформаторы усилителя. Аспекты согласования трансформатора и громкоговорителя. Как должно быть и как есть на самом деле

Выходной трансформатор лампового усилителя — это важнейший компонент с точки зрения влияния на звук. От качества выходного транса и согласованности его с выходной лампой зависит частотный диапазон усилителя и его выходная мощность. Также вторичная обмотка выходного трансформатора должна быть согласована с сопротивлением катушки используемого громкоговорителя.

В транзисторных усилителях все проще — мы можем подключить к усилителю практически любой громкоговоритель, главное чтобы его сопротивление не было слишком мало, чтобы не превысить допустимый ток выходных транзисторов. От сопротивления динамика в транзисторном усилителе будет зависеть выходная мощность, в соответствии с формулой P = (U*U)/R где P — выходная мощность, U — действующее значение напряжения сигнала на громкоговорителе (RMS) а R — сопротивление его катушки (импеданс), измеренное на частоте тестирования динамика (обычно это 1000 Гц).

С ламповым усилителем все несколько сложнее. Приведенная формула тоже работает, но для того чтобы выходной трансформатор правильно работал и мог отдать динамику максимальную мощность, его вторичная обмотка должна быть согласована с сопротивлением динамика. То есть теоретически мы не можем просто взять и подключить к выходу трансформатора, рассчитанного для работы с динамиком на 4 Ома, динамик с сопротивлением 8 Ом. Я написал «теоретически», потому что на практике бывает так что у нас нет выбора. Есть какой-то готовый трансформатор и какие-то колонии с таким-то сопротивлением. И не всегда это будет совпадать. Ничего страшного не случится, усилитель будет работать. Но нам придется смириться с ухудшением характеристик усилителя. Обычно в случае несогласованности мы можем потерять в выходной мощности и в низких частотах.

Также было и в моем случае в 2006 году. У меня были в наличии два советских трансформатора, «выдранных» из старых телевизоров. Это были трансформаторы типа ТР-7. На трансформаторах написано «трансформатор звуковой частоты ТР-7» и приведены количества витков первичной и вторичной обмоток. Это 2000 витков ПЭЛ 0,18 и 100 витков ПЭЛ 0,58.

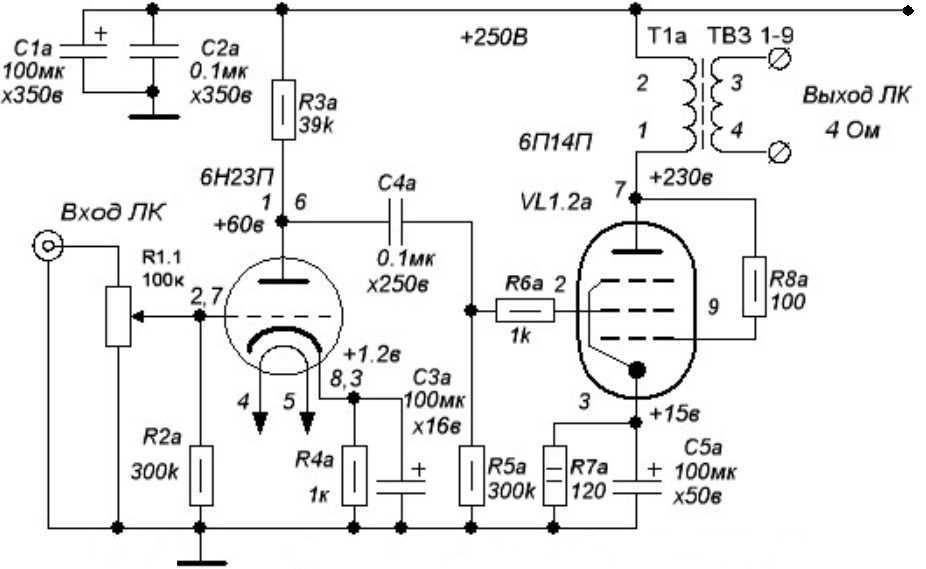

Трансформатор звуковой частоты ТР-7 от телевизора Рубин-102 для однотактного выходного каскада на лампе 6П14П

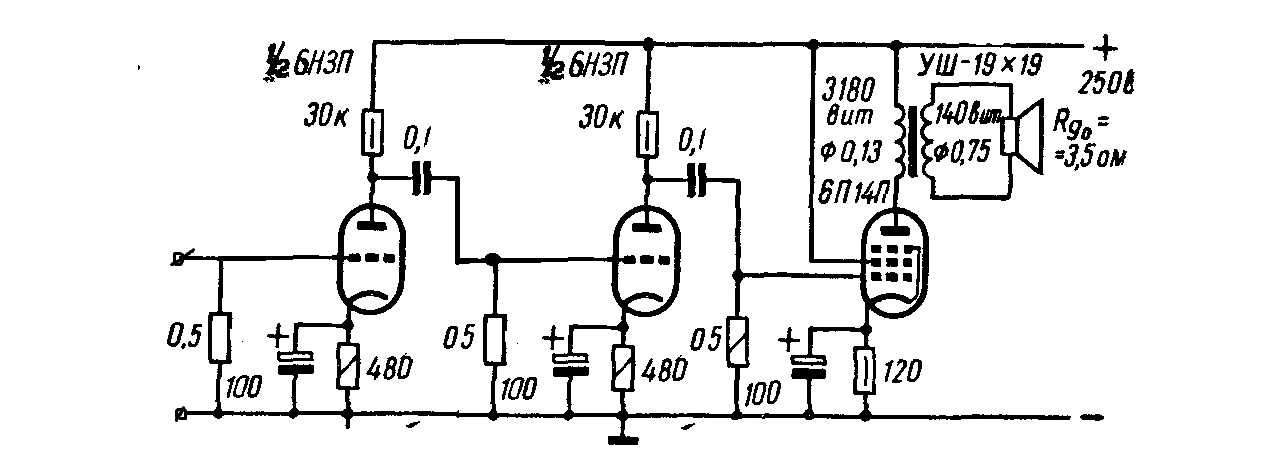

Фактически в ламповом усилителе выходной транс является трансформатором сопротивления, который преобразует сравнительно высокое сопротивление анодной нагрузки электронной лампы (несколько кОм) в низкое сопротивление для подключения динамика (несколько ом). Найдя в справочнике оптимальное сопротивление нагрузки для нашей лампы и зная сопротивление нашего динамика мы можем определить нужные параметры трансформатора.

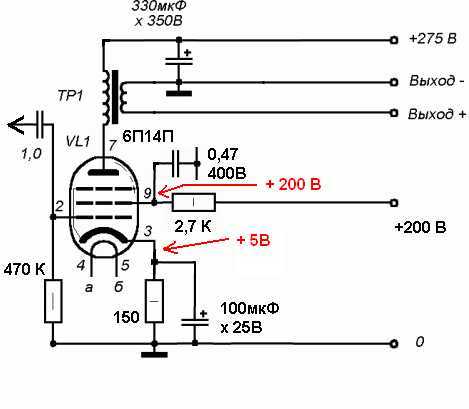

Трансформаторы ТР-7 использовались в телевизорах Рубин-102 и использовались с как раз лампой 6П14П (а не с 6П1П как в первом варианте моего усилка). Для этой лампы оптимальное сопротивление нагрузки — 4,5 кОм. Коэффициент трансформации нашего транса K = 2000 / 100 = 20. Общее сопротивление катушек громкоговорителей в телевизоре Рубин-102 было 11 Ом. То есть 20*20*11=4400 Ом. То есть первичная обмотка трансформатора практически соответствует рекомендованному сопротивлению для лампы 6П14П и транс действительно рассчитан на нагрузку около 11 Ом. Сопротивление моих колонок равно 8 Ом. То есть усилитель работает не совсем в оптимальном режиме, но тем не менее работает хорошо. Оптимальное сопротивление анодной нагрузки для 6П1П еще больше — около 5 кОм. И здесь чаша весов склоняется в пользу версии на 6П14П, так как сейчас трудно найти готовый трансформатор сделанный именно под 6П1П. Таким образом, использовать 6П1П в наше время имеет смысл только в том случае, если они у вас есть.

Если бы я делал усилитель сейчас, я бы заказал выходные трансформаторы на Алиэкспресс. Они хороши тем, что их вторичные обмотки имеют отводы для подключения как колонок с сопротивлением 4 так и 8 Ом. И в любом случае усилитель с таким трансформатором будет работать в режиме, близком к идеальному.

Звуковая аппаратура своими руками

Во времена технического прогресса, когда смартсфоны уже настолько тонкие, что ими можно блины на сковороде переворачивать, а на телевизорах ну никак не могут с комфортом покемарить няшные котейки, я решил сотворить ламповый усилитель в максимально возможном тонком корпусе. Набравшись уже достаточно опыта в лампостроении и, выпрямив руки до нужной кондиции, я решил выйти на новую планку качества в схематехническом и дизайнерском планах. Придумывать свою схему я не стал, а просто взял наработку из интернета под названием «Покемон». Схема в стерео варианте, состоящая из одной лампы 6Н23П в раскачке и двух оконечных 6П14П. Мощность 4,3 Ватта в канале. Вся схема разведена мною на одной моноплате. Блок питания и выходные трансформаторы на печатном монтаже. Лишь сетевые трансформаторы вынесены за экран. Корпус высотой 45 мм. С защитными стойками для ламп. На передней панели стерео гнездо 6,3, две ручки громкости и два индикатора мощности. Индикаторы были мною переделаны из советских амперметров путём замены шкалы и сборки схемы измерения мощности. Фон выведен в полный ноль. Если при нулевом сигнале выкрутить потенциометры на максимальную мощность и прислонить ухо к резонатору динамика, не будет слышно ровно никаких гудений, свистов и посторонних призвуков. Подобный эффект достигнут сверхнадёжной схемой питания и глухой экранировкой питающих трансформаторов. Усилитель собирал в течение 3 месяцев и меня удовлетворил по всем параметрам. Если раньше я писал, что сборка ламповых усилителей и гитарных ламповых эффектов мне почти перестала доставлять удовольствие, то в этом случае результат меня «прёт что надо». К чему можно подключить этот девайс? — Компьютеру. Кабелем 3,5 на 6,3. — К виниловому проигрывателю со встроенным предусилителем. — К гитаре. Да-да, как гитарный девайс он тоже хорош. Частота межкаскадными емкостями не зажата, что просто шикарно для подключения гитары, или связки гитара + примочка. Единственный нюанс – нужно подключать вместо широкополосок гитарные 4 Ом,ные динамики (или один динамик а на второй выход вешать эквивалент нагрузки чтобы не спалить выходные трансформаторы).

— При желании даже к мобилке, или профессиональному айфону. Слушать нереально качественную музыку из ВК, или поймать радио Шансон, лузгать семки и строить дерзкие планы на вечер. В конечном итоге усилитель пошёл в подарок отцу на день рождения, заменив его китайские скрипящие и сквончащие недоколонки, которые я давно уже хотел выкинуть. Полную версию статьи с описанием процесса сборки, платой, схемой и видео обзором в будущем можно будет прочитать на сайте Datagor.ru, где я публикуюсь.

Я выбрал советские лампы и китайскую сборку

Самый простой ламповый усилитель собирается на советских лампах типа 6ж«Х», где Х — цифра от 1 до 12. В зависимости от конкретной цифры, меняется звучание готового устройства и некоторые условия настройки, не критичные для готового изделия.

Преимущество этой схемы — невероятная простота и возможность отказаться от громоздкого трансформатора — лампы этого типа можно питать не переменным, а постоянным током! Вот с этого и начинается «дешево и сердито».

К тому же, лампы этого типа до сих пор выпускаются (завод восстановлен американским бизнесменом). Да и раньше были очень распространены: на любом рынке их можно покупать десятками. Кроме того, их можно заменить на не менее распространенные E180F или 6688. Китайские производители выпускают на базе этих ламп множество готовых аудиорешений различного назначения.

Сочетание ретро и современных технологий

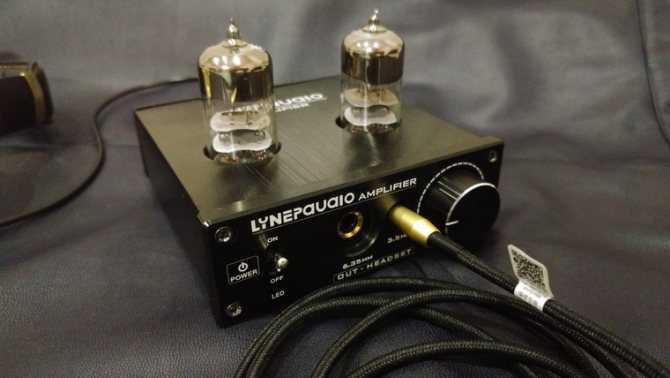

Я выбрал LynePAudio A962, как наиболее доступное и универсальное.

Итак, на борту имеем:

выходной усилительный каскад на 2 лампах 6ж9 в китайском исполнении,
встроенный цифровой ЦАП с декодированием аудиопотока 16-32 бит, 44.1/48 КГц,
поддержка ASIO,
2 высокоомных выхода для наушников с импедансом от 16 до 600 Ом,
линейный стереовыход на RCA для использования в качестве преампа,
цифровой вход (USB),
аналоговый вход 3,5 и RCA.

Внушает? Еще как, ведь конечная мощность усилителя — 1,1 Вт для нагрузки в 32 Ома. Для настольной игрушки этой цифры хватит даже мониторы раскачать, не говоря уже о любых портативных наушниках.

Плата аккуратно упакована в красивый корпус и может украсить любой интерьер. Особенно — рабочий стол. Очень круто! И реально экономит время — даже если потом придется дорабатывать.

Внешний вид LynePAudio A962 действительно стоит того, чтобы купить готовое изделие, а не заморачиваться самоделкой. Удобство и простота использования еще важнее. Включил — пользуйся.

Для работы с цифровыми источниками аудиосигнала не требуются драйвера или дополнительный софт (если не использовать смартфон). Встроенный ЦАП цифровой и переваривает большинство форматов, поступающих с компьютера или смартфона: съедает и MP3, и FLAC, и WAV. Впрочем, есть ограничение до 32 бит и 48 КГц. DSD не переваривает вовсе.

При наличии качественного ЦАП можно обойтись без встроенного. Для этого у LynePAudio A962 есть отдельный аналоговый вход (мини-джек на 3,5 миллиметра). Не самое правильное решение, но иногда пригодится. Он работает на удивление стабильно, но требует толстый провод. Желательно — с хорошим экранированием.

Выбор схем для сборки

Предварительный усилитель довольно просто собрать. Для него вы можете выбрать любую подходящую схему и начать сборку. Другой случай – выходной каскад, то есть усилитель мощности. С ним, как правило, возникает множество различных вопросов. Выходной каскад имеет несколько типов сборки и режимов работы.

Первый тип – однотактная модель, которая считается стандартным каскадом. При работе в режиме «А» он имеет небольшие нелинейные искажения, но, к сожалению, имеет довольно плохой КПД. Также следует отметить среднюю выходную мощность. Если вам необходимо полностью озвучить довольно большое помещение, необходимо будет применять двухтактный усилитель мощности. Эта модель может работать в режиме «АВ».

В однотактной схеме для хорошей работы устройства достаточно всего двух частей: усилителя мощности и предварительного усилителя. В двухтактной модели уже используется фазоинверсный усилитель или драйвер.

Конечно, для двух типов выходного каскада, чтобы комфортно работать с акустической системой, необходимо согласовать высокое межэлектродное сопротивление и низкое сопротивление самого прибора. Это можно сделать с помощью трансформатора.

Если вы являетесь ценителем «лампового» звучания, то должны понимать, что необходимо использовать выпрямитель, который произведен на кенотроне, для достижения такого звука. При этом нельзя использовать полупроводниковые детали.

Разрабатывая ламповый усилитель Hi-End, можно не применять сложные схемы. Если вам нужно озвучить достаточно небольшое помещение, то можно применить простую однотактную конструкцию, которую проще сделать и настроить.

Цепи накала

Цепи накала всех ламп используют переменное напряжение 6.3В. Параллельно проводам цепей накала включен подстроечный резистор R1, движок которого соединен с «землей». Такая схема в ламповых усилителях позволяет минимизировать наводки от цепей накала с частотой 50 Гц. Настраиваем его так: включаем усилитель, устанавливаем регулятор громкости в минимальное положение и прослушивая выходной сигнал, поворачиваем движок этого продстроечника. Добиваемся минимума проникновения фона с частотой сети.

Выпрямитель и стабилизатор отрицательного напряжения для фиксированного смещения оконечных ламп.

Этот узел нужен ТОЛЬКО если вы решили сделать усилитель с фиксированным смещением на лампах 6П1П. В остальных вариантах схемы усилителя этот узел не нужен.

Для получения напряжения смещения используется обмотка силового трансформатора с выходным напряжением 24 В. наша задача получить на выходе стабилизированное отрицательное напряжение в районе -22 вольта.

в 2006 году я использовал диодный мостик типа КЦ405. Здесь можно использовать любой диодный мостик китайского производства, либо 4 диода 1N4007. Все электролитические конденсаторы стабилизатора рассчитаны на напряжение 35 вольт. Стабилизатор выполнен на транзисторе VT1 типа BD140. Можно использовать отечественные транзисторы КТ814, КТ817 и другие средней мощности и структуры PNP.

Цепочка стабилитронов в базовой цепи транзистора должна быть на суммарное напряжение 22 вольта. Для подбора стабилитронов можно использовать вот такой тестер>>.

Подстроечные резисторы R5, R6 служат для регулировки напряжения смещения и соответственно тока покоя выходных ламп.

Резисторы

Качественный ламповый усилитель Hi-End – это ретроприбор. Конечно, детали для его сборки должны быть соответствующие. Вместо резистора может подойти углеродный и проволочный элемент. Если вы не жалеете средств на разработку этого прибора, следует применить прецизионные резисторы, которые довольно дорого стоят. В ином случае применимы МЛТ-модели. Это довольно неплохой элемент, о чем свидетельствуют отзывы.

Ламповые усилители Hi-End также применимы с ВС-резисторами. Их изготавливали около 65 лет назад. Отыскать такой элемент довольно просто, достаточно всего лишь прогуляться по радиорынку. Если вы применяете резистор с мощностью больше 4 Ватт, нужно выбирать проволочные эмалированные элементы.

Конструкция усилителя

Я сделал шасси усилителя из алюминиевого корпуса старого высоковольтного блока питания газового лазера, который я нашел в магазине б.у. радиодеталей в 2006 году.

Корпус был покрашен в черный цвет из баллончика с акриловой краской.

Крепление сетевых трансформаторов

Крышка блока трансформаторов. Серебристая металлическая пластина на передней панели и крышке трансформаторов — это хромированная латунная пластина от старого советского фотоглянцевателя.

Вид снизу на монтаж усилителя. Слева плата, на которой установлены ламповые панели и установлены детали усилителя. Это «псевдо-печатная» плата. Она сделана из фольгированного стеклотекстолита толщиной 2 мм. Из фольги сформированы просто контактные площадки, на которых выполнен навесной монтаж усилителя.

Чертеж платы усилителя. Тогда в 2006 году я разводил платы в P-Cad 2001

Передняя панель усилителя. На ней установлены раздельные регуляторы громкости левого и правого каналов, входные RCA гнезда, выключатель анодного напряжения и индикатор включения анодного напряжения. В качестве индикатора я использовал неоновую лампочку с гасящим резистором на 1M

Вид на переднюю панель изнутри шасси.

Задняя панель усилителя. На ней установлены клемы для подключения громкоговорителей, предохранитель, гнездо питания (от компьютерного блока питания) и выключатель питания.

Дроссель фильтра питания и печатная плата блока питания усилителя

P.S. Субъективно, в версии с лампами 6П14П усилитель звучит «мощнее», видимо из за большей крутизны характеристики этой лампы. Лампы 6П1П звучат потише но более сбалансированно по частотам. Каким лампам отдать предпочтение — решать вам. Пишите комментарии к статье. На моем YouTube канале уже опубликовано видео про этот усилитель.

Усилитель развивает выходную около 5 Вт на канал в версии с 6П14П и около 4 Вт на канал с 6П1П. При этом по ощущениям громкости с 6П14п он звучит практически также как мой усилитель на TDA2050. Громкости более чем достаточно чтобы «прокачать» мою комнату (около 20 кв. метров) при просмотре фильмов. При этом усилитель потребляет мощность около 60 вт. То есть КПД менее 10 процентов. Это обычное соотношение для усилителей класса «А». К сожалению за «теплый ламповый звук» приходится платит низким КПД, но оно того стоит.

Особенности 6п1п

Высокая надежность. 6п1п обладает высокой степенью надежности, что делает его идеальным выбором для использования в различных сферах.
Широкий диапазон рабочих температур. Устройство способно работать в широком диапазоне рабочих температур, что позволяет использовать его в различных климатических условиях.
Устойчивость к воздействию внешних факторов. 6п1п обладает высокой устойчивостью к воздействию различных внешних факторов, таких как влага, пыль, электромагнитные помехи и другие.
Высокая производительность. Устройство имеет высокую производительность, что позволяет выполнять сложные задачи быстро и эффективно.
Простота эксплуатации. 6п1п очень прост в использовании и не требует специальных навыков или знаний для работы с ним.
Компактный размер. Устройство имеет компактные размеры, что позволяет его легко размещать в ограниченных пространствах.

Это лишь некоторые особенности, которые делают 6п1п привлекательным и полезным устройством для различных задач. Его высокая надежность, устойчивость к внешним факторам и простота эксплуатации – это то, что делает его незаменимым во многих отраслях промышленности и техники.

Высокая надёжность

Мы уделяем особое внимание выбору качественных компонентов, проводим тщательное тестирование каждого изделия перед его выпуском на рынок. Мы также постоянно совершенствуем наши технологии и улучшаем дизайн устройств, чтобы обеспечить высокую надёжность работы

Наши изделия обладают длительным сроком службы и могут работать в широком диапазоне рабочих условий. Мы гарантируем, что наше оборудование отвечает самым высоким требованиям отрасли и будет надежно служить вам в течение долгих лет.

Характеристика	Значение
Надёжность	Высокая
Срок службы	Долгий
Рабочие условия	Широкий диапазон

Широкий температурный диапазон

Технические характеристики подтверждают высокую степень надежности и устойчивости данного устройства при эксплуатации в условиях, когда другие оборудования не могут работать.

Нижняя граница рабочего температурного диапазона составляет -40 градусов по Цельсию, что позволяет использовать устройство даже в самых суровых климатических условиях. При этом верхняя граница рабочего температурного диапазона составляет +80 градусов по Цельсию, что гарантирует стабильную работу устройства даже при высоких температурах.

Благодаря широкому температурному диапазону, данное устройство может применяться в различных отраслях промышленности, включая автомобильную, нефтегазовую, энергетическую и другие. Оно доказывает свою эффективность и надежность в самых жестких условиях эксплуатации.

Малые габариты

Несмотря на свои малые размеры, это устройство обладает всеми необходимыми функциями и характеристиками для эффективной работы. С помощью интуитивно понятного интерфейса, пользователь может легко настроить и использовать устройство.

Благодаря своим малым габаритам, данное устройство также легко транспортировать и устанавливать в разных местах. Это особенно удобно для тех, кто часто перемещается или использует устройство в различных условиях.

Ламповый усилитель. Доработка готовой платы и изменение схемы.

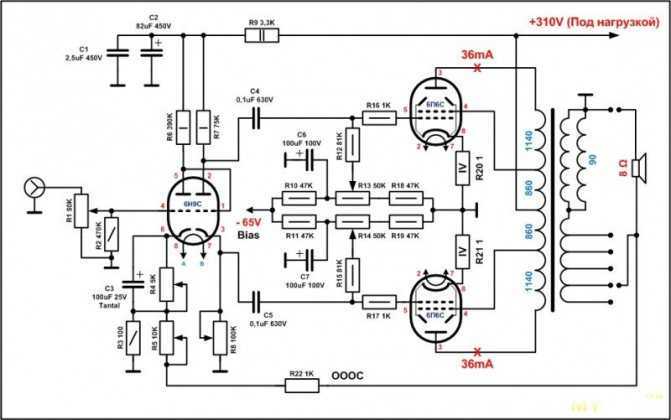

И схема

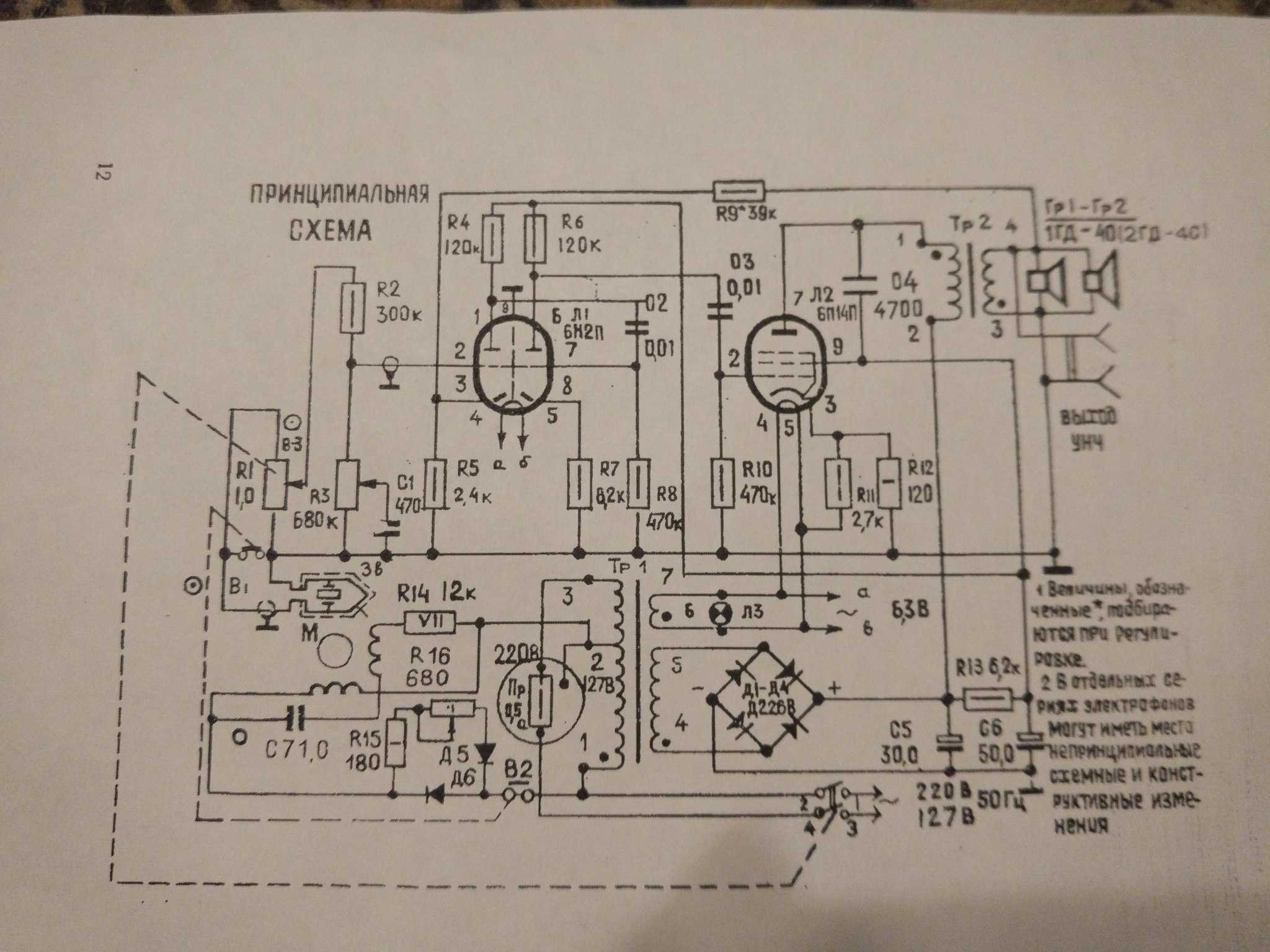

Схема у многих вызывает вопросы. И сам производитель, в следующих своих моделях, от нее отказался. В хозяйстве нашлись лампы 6П6С и их «военный» аналог 1515, выходные трансформаторы (мотались под другие лампы и пришлось немного адаптировать под эти), силовой трансформатор (тоже слегка «допиленный») и прочие детальки.

Я собрал, наигрался вдоволь с настройками и, не получив заявленных и ожидаемых параметров, решил переделать все кардинально.

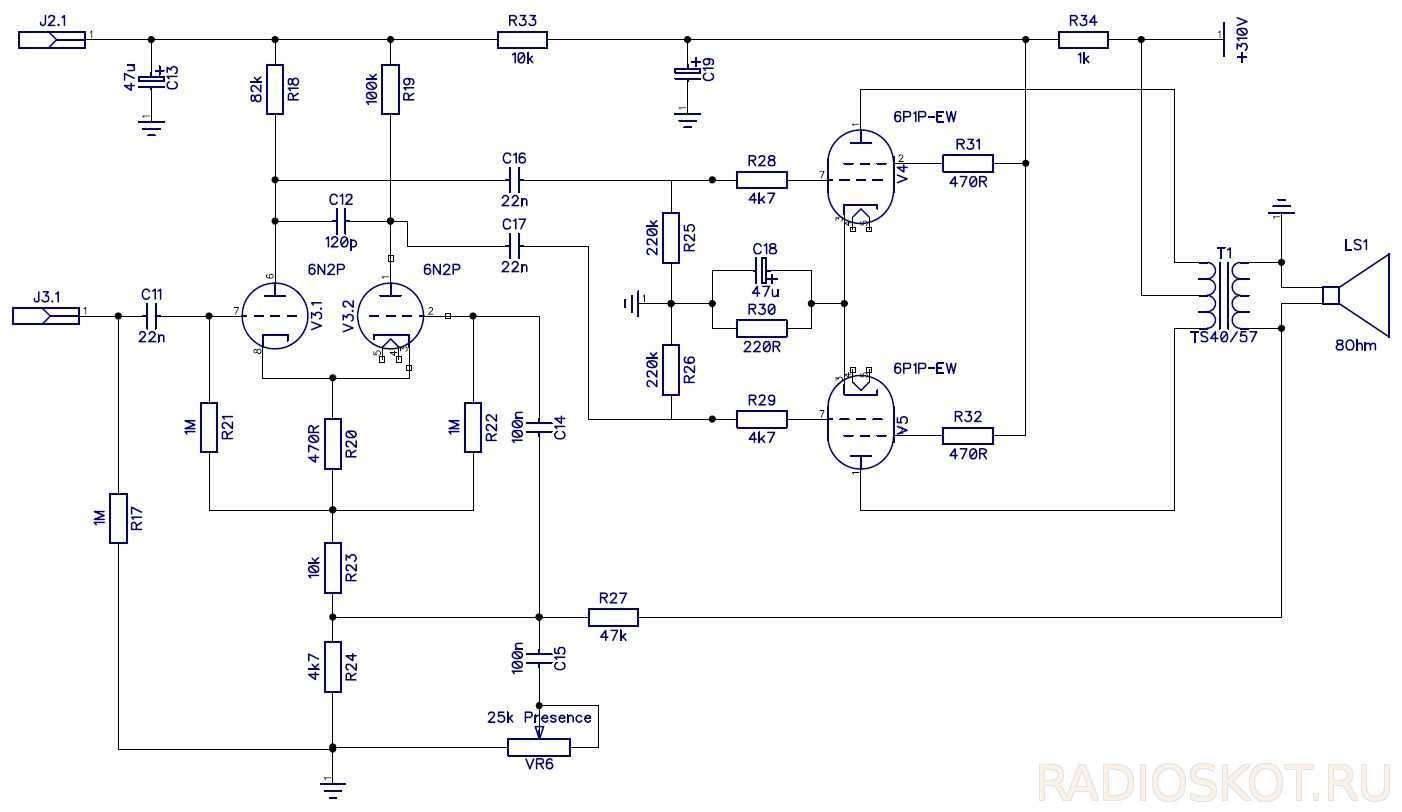

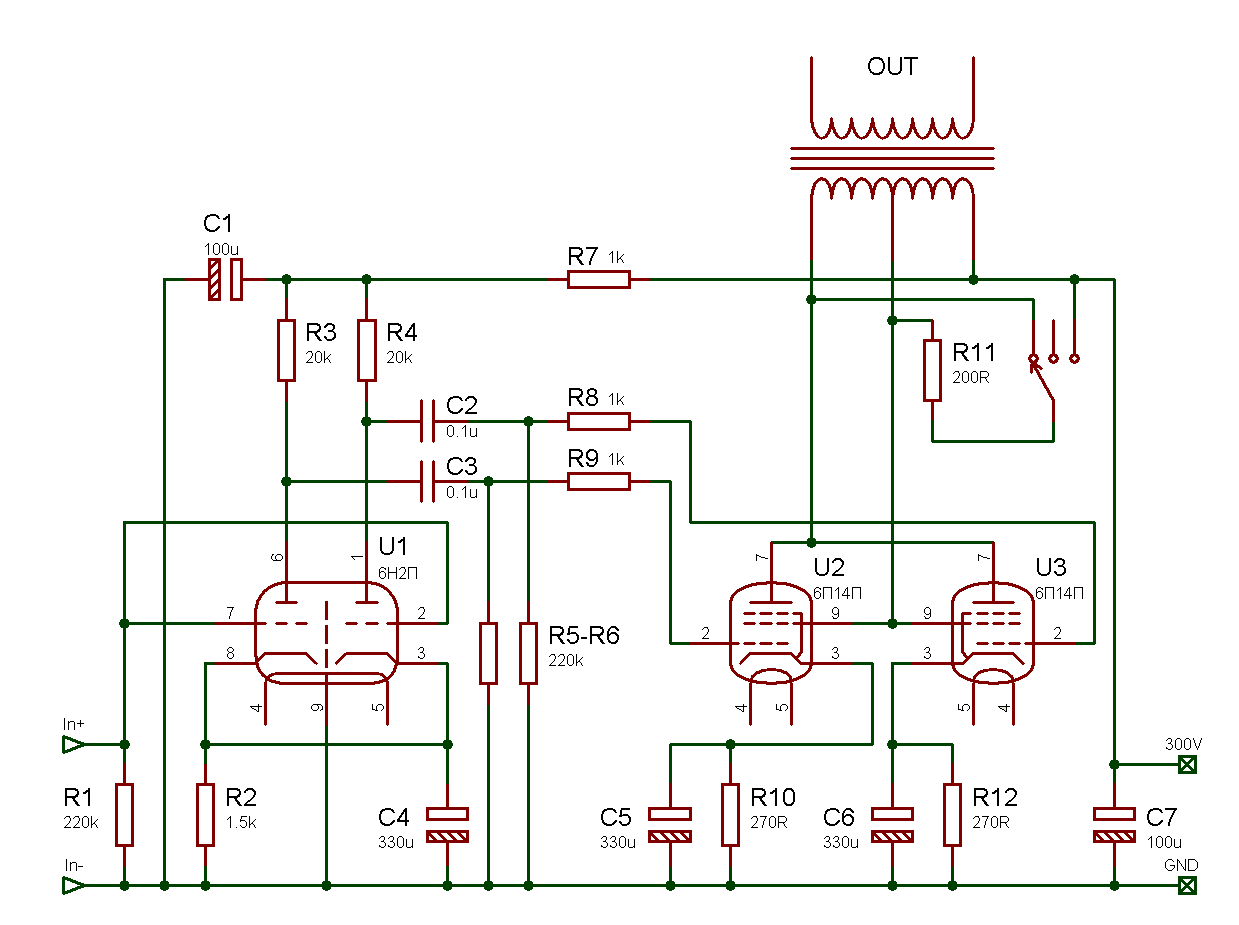

Было решено реализовать усилитель по проверенной-перепроверенной схеме.

Но как эту схему посадить на плату, «заточенную» под другую? Внимательно посмотрев, задача оказалась совсем несложной. Достаточно сделать 11 разрывов существующих дорожек и просверлить 8 дополнительных отверстий.

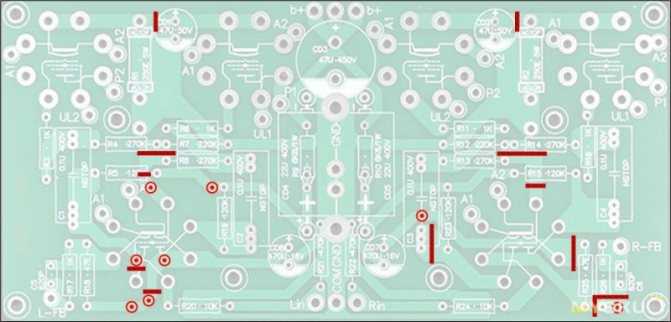

Размещение деталей и перемычек на картинке ниже

Макет показал весьма неплохие результаты.

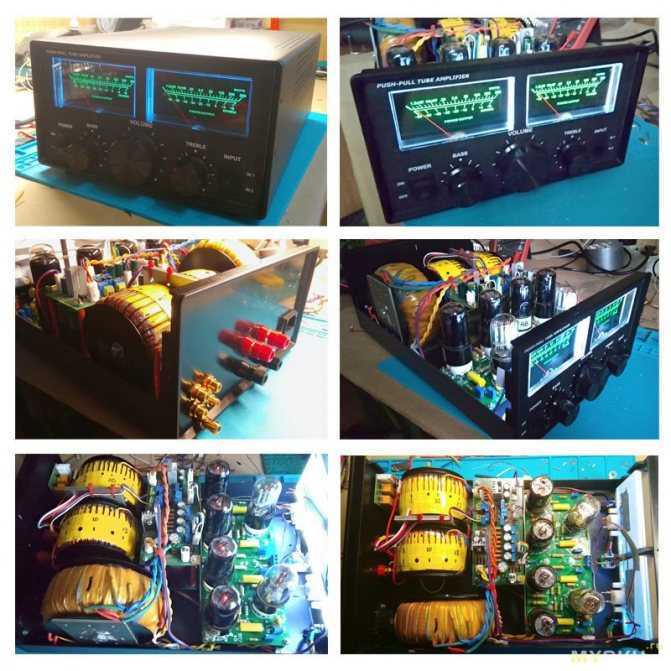

и было принято решение довести проект до логического завершения. Результат на фото

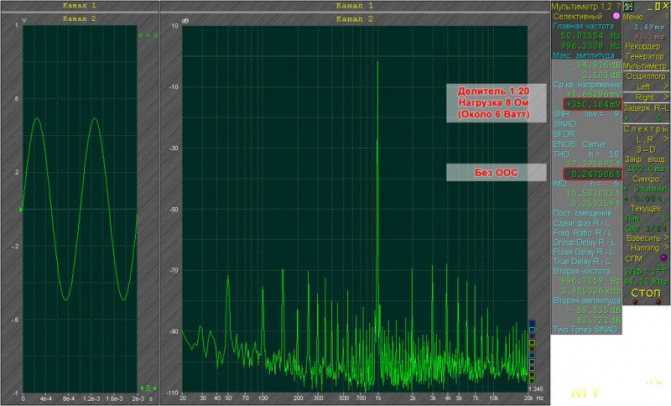

В цифрах параметры следующие: Абсолютно честные и чистые 8 Вт на 8 Омах при КНИ около 0,8…0,9%. Интермодуляционные на «стандартных» парах частот из СпектраПлюса около 0,45% Обратная связь совсем небольшая, только что бы подровнять каналы по чуйке, около 1,5…1.8 дБ. При 10 Вт на выходе, — КНИ около 3,5% При 10% КНИ, — на выходе около 13 Вт. Фон от сети и его гармоники — не выше -85 дБ, т.е., его нету даже при крутилке до упора.

Звучит чистенько, разборчиво-внятно и «бархатно». Понравился звук и мне и семейной «аудитории».

СпрОсите про головки индикаторов? Они отсюда Есть подобные, перевернутые. https://aliexpress.ru/item/-/4001142663883.html?spm=a2g0s.8937460.0.0.41282e0eEJxHU7&_ga=2.205379472.1630494118.1609262952-985983766.1601124750&_gac=1.124211704.1608363097.Cj0KCQiAw_H-BRD-ARIsALQE_2OQtqHdkDyXidr8Oq2p0SnMVFg7jra3TL8-TPq4T_gSOOM1sPV3YcgaAvrxEALw_wcB

На вопросы отвечу с удовольствием. Всем успехов и добра! Свершений и впечатлений! Здоровья и желаний!

Блок питания для лампового усилителя

Блок питания сделан по классической схеме с дросселями , хотя в этом усилителе можно было и электронный фильтр замутить на полевике IRF840 или 830 , но я решил сделать классику. Единственное , что сделал один мощный мост а не два как на схеме.

На накал делаем через пару 150 ом резисторов среднюю точку и прикручиваем их на землю , это для того чтоб накал не фонил .Можно конечно и выпрямить накал , ну это дело кому как нравится .У меня и без выпрямления фона нет.

блок питания лампового усилителя схема

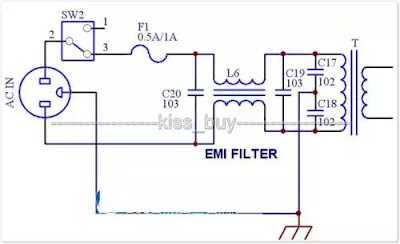

по переменке поставил EMI фильтр , такие можно заказать на али

для провода питания на заднюю часть поставил колодку с выключателем и предохранителем

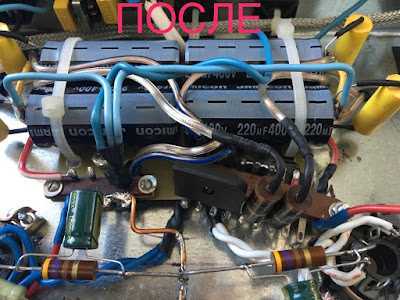

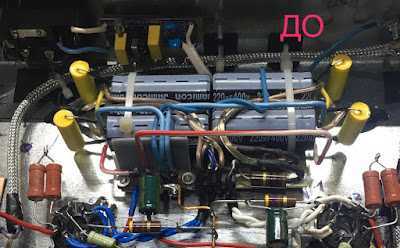

при разводке монтажа блока питания были допущены ошибки — длинные провода, расположение деталей итд, на фото ниже это безобразие исправил.

↑ О конструкции

В качестве материала шасси был взят композит (структура – толстая алюминиевая фольга с двух сторон и внутри пластик) у рекламщиков, можно гнуть, резать, пилить, сверлить.

И вообще у рекламщиков много чему поживиться можно из остатков алюминиевых профилей, пластика и другого листового материала. Места изгибов можно делать строительным ножом, но я их отфрезеровал заточенным под фрезу сверлом с помощью бытового фрезера по дереву на малых оборотах. Стыки проклеены термоклеем и дополнительно прогреты, чтобы клей протек в стыки. Шина земли проведена по центру корпуса. Некоторые детали и колодки приклеены тем же термоклеем, держится хорошо. Корпус заземлен. Вот, что получилось:

↑ Конструкция и монтаж

Конструкция, дизайн — тут кто как сможет. Я заказал распил элементов из ламинированного МДФ в магазине «Дизайн-мебель», это конечно не массив дорогой породы дерева, но для нас, «начинающих хайэндщиков», вполне себе подходит.

Клеммы акустики на задней панели. На передней панели регуляторы громкости, входные «тюльпаны» и стрелочные приборы контроля токов покоя. Потенциометр установки токов покоя на плате УЗЧ, должен быть легкодоступен. Индикатор включенного состояния — свечение накалов ламп. Плата УЗЧ (шасси) – нефольгированный стеклотекстолит 5 мм. Нефольгированный для уменьшения ёмкости монтажа, всё «висит в воздухе» (как на макете) и конструкция «легко дышит».

Проводники: одножильный, медный, лужёный или даже посеребрённый монтажный провод (проволока). Цепи переменного тока: витые пары гибких многожильных проводов. Монтаж на контактах ламповых панелей, выводах электролитических конденсаторов и стойках, установленных «по месту» в процессе сборки.

Кожух трансформаторов склеен из пластика, покрашен матовой эмалью из баллончика.

Подключение советских трансформаторов типа ТАН

В своем первом усилителе по этой схеме я использовал два силовых унифицированных трансформатора, которые были у меня в наличии. Об этом я уже рассказывал в начале статьи. Здесь я привожу схему того, как я соединил два трансформатора для получения нужных напряжений и нагрузочной способности. Более подробно об этих трансформаторах можно почитать в статье>>.

Схема включения двух силовых трансформаторов в моей первой версии усилителя

SA1 — это выключатель питания. SA2 — выключатель анодного напряжения. дело в том, что для увеличения срока службы ламп анодное напряжение лучше подавать только тогда, когда катоды лампы полностью прогреются. Если включать анод сразу, при холодных нитях накала, это ведет к разрушению активирующего слоя на катодах ламп. Поэтому сначала включаем SA1, ждем пару минут пока прогреются катоды ламп и только после этого включаем SA2.

Вы можете сделать также, либо попробовать использовать только один трансформатор типа ТАН16, однако он будет довольно серьезно нагреваться, так как для него это будет предельная нагрузка.

Другой совет — использовать хороший трансформатор с Алиэкспресс и отказаться от фиксированного смещения в пользу автоматического.
