12Ж1Л

В триоде Мю-20 ; S-2,5mA/V ; Ri-8k

EL34

Для раздумий; внутреннее сопротивление EL34 в триодном вкл. порядка 1,2к, УЛ — 7-8к, пентод — 16-18к.
Sapienti sat.

Гэгэн

Для ламп 6С3П в ФИ:
Ea-380V, Ua-145V, Ia-12mA, Ra-18k, Uk-1,5V, Rk общ-620 Ом.

———————————————

6С4С

Пример для 6С4С.

при 2,5к по 2й гармонике 4% третьей 0,1%, выходная мощность 2,85Вт
при 2,8к по 2й гармонике 3,75%, третьей 0%, выходная мощность 2,7Вт
при 3к по 2й гармонике 3,5%, третьей 0%, выходная мощность 2,6Вт
При 3,2к по 2й гармонике 3,4% третьей 0% выходноы мощность 2,5Вт
При 3,5к по 2й гармонике 3,3%, третьей 0,1%, выходная мощность 2,4Вт
при 4к по 2й гармонике 3%, третьей 0,2%, выходная мощность 2,2Вт
при 6к по 2й гармонике 2,4% третьей 0,25%, выходная мощность 1,75вт
При 8к по 2й гармонике 2% третьей 0,3%, выходная мощность 1,3Вт.
При 10к по 2й гармонике 1,8% Третьей 0,33% выходная мощность 1,1Вт

6П36С

4,5к — внутреннее сопротивление 6П36С в ТЕТРОДНОМ ВКЛ. В ТРИОДНОМ порядка 0,65к

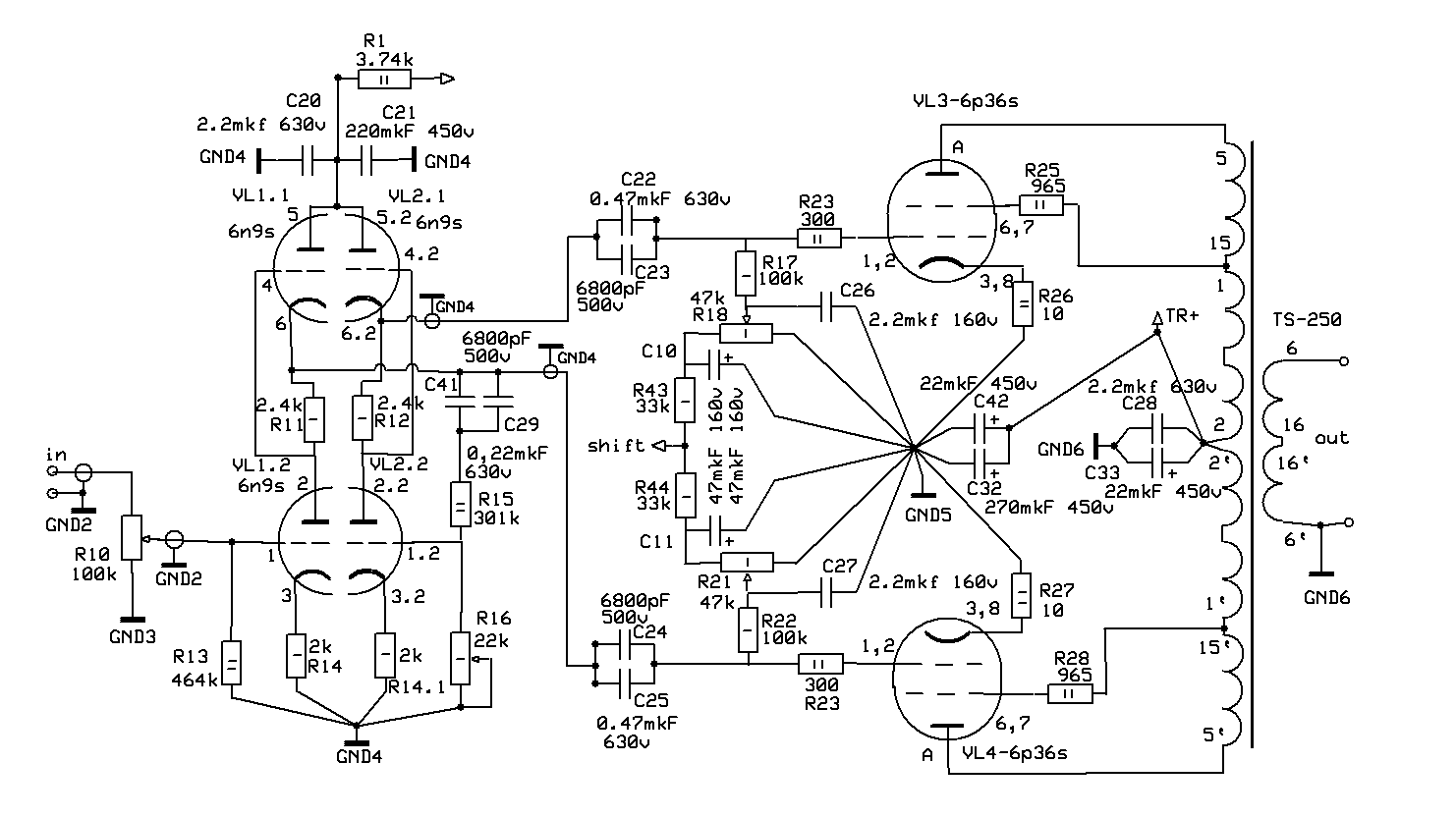

Выходное сопротивление SRPP каскада на лампах 6П36 в триодном вкл ~ 180 Ом.
Наибольшая выходная мощность при Rn=2*Rвых = 350-400 Ом.
Комфортная при Rn=3*Rвых. (Ra -600 Om)

Гэгэн

6Ф5П (мю триода — 70), 6Ф4П (65), 6Ф3П (75)

6Ф3П Ктр=31. (Ra=8КОм/8Ом, или 4КОм/4Ома)

——————————————————————————-

SE Трансформатор на железе ОСМ1-0,16
———————————————
Лaмпы in triod: 6Ф3/5П, 6П18/43П, 6П13C/31C/41C, 6LR8, 6KY8.

>> Железо ШЛ32 х 40. Окно 55х19
>> Габариты намотки примерно 49 х 15

Ra-5k, Rn-8 Ohm.

Первичная обмотка
Провод 0,25, в изоляции — 0,3
К-во витков в слое 155
Коэффициент заполнения — 0,95.
к-во слоёв и секций — 4-5-5-4

общее к-во слоёв — 18, витков — 2790

Коэффициент трансформации 24

Вторичная обмотка — 122 витка
Провод 0,7, в изоляции 0,75 в секции два слоя по 61 виток.

Количество секций — 3, соединение параллельное

Порядок намотки 1-2-1-2-1-2-1

Габарит намотки
0,3*18=5,4
0,75*6=4,5
Бумага 20*0,05=1
Общ — 11

Коэффициент вспучивания 1,3.
Высота намотки 11*1,3=14,3 при габарите 15мМ.

Зазор
0,1мМ при токе 50мА
0,12мМ 60мА.
0,15мМ до 80мА
===============

6Э5П

Зелёная нагр. прямая — 1,8Вт
Синяя нагр прямая — 1,5Вт.
Лиловая нагр. прямая — 1,2Вт.
Без учёта КПД однотактного выходного трансформатора.

Для 6Э5П в тетродном вкл, Ri=8k, рабочая точка; Ua=160V, Ug2=150V, Ia=50mA, Ug1=-1,75V; Ra=3k.
Коэффициент динамич усиления ~60.
Если трансформатор 1:1, нагрузка вторички — 2,7-3к, если 1:0,5 — 1,35-1,5к.
При нормальном трансе такой каскад вполне линеен по АЧХ

Параллельно первичке никакого доп. резистора не нужно, разве что, на всяк. случай цепь Цобеля 10к — 3-5нФ. (Гэгэн)

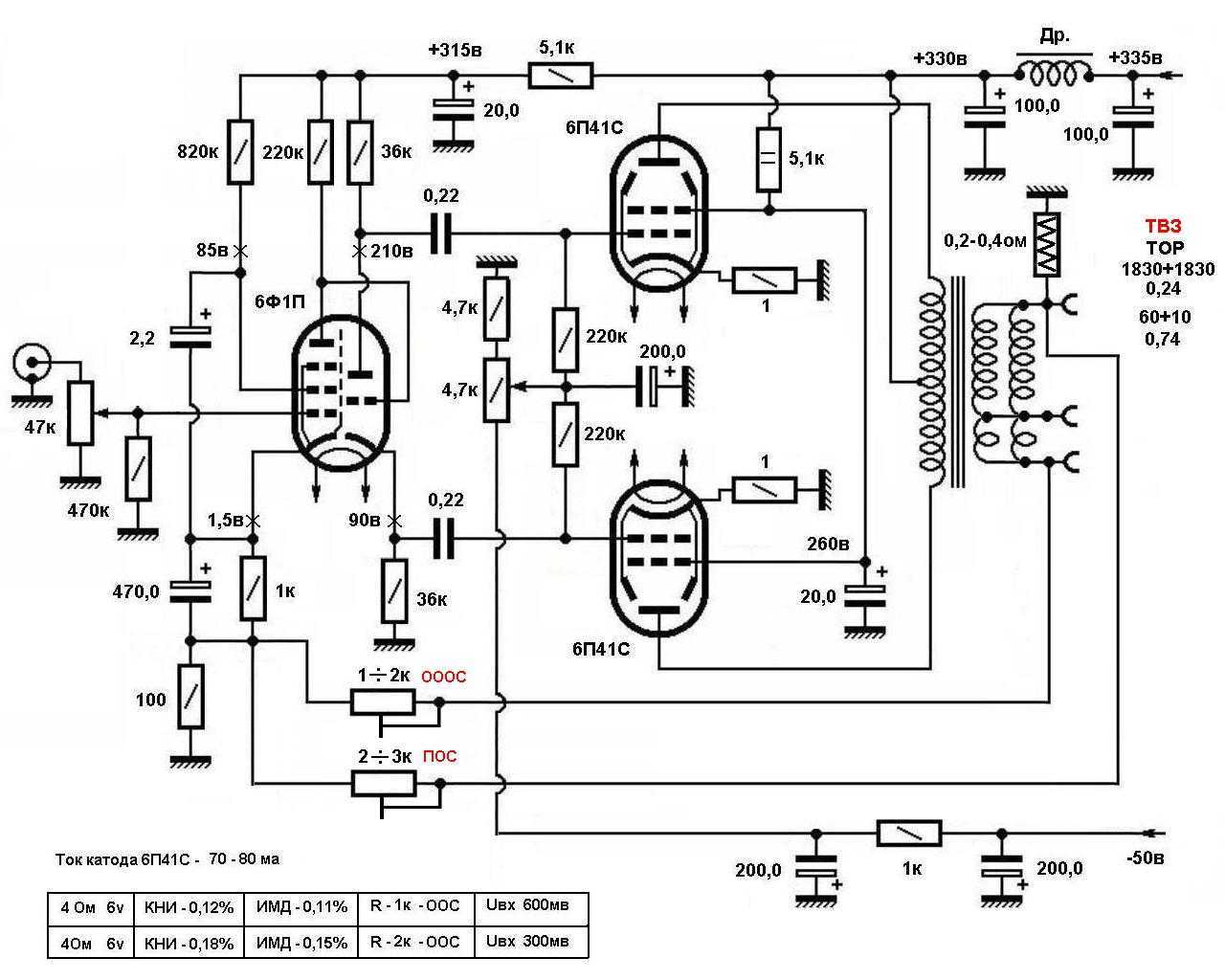

6Ф1П

Простой ламповый усилитель на 6ф5п. (Усилитель на одной лампе 6ф5п — часть 1)

shivelier

Простой ламповый усилитель на 6ф5п. (Усилитель на одной лампе 6ф5п — часть 1)

August 9th, 2010

Собрал я сие творение инженерного гения. Простой ламповый усилитель на одной лампе 6ф5п это комбинированная лампа по сути является смесью 2х независимых ламп в одном флаконе. 6ф5п это триод и пентод в одном лице а точнее в балоне. Питание организовано так что достаточно подвести один накальный канал 6,3 больта. Ближайший аналог 6ф5п (6ф3п) есть еще маленькая лампа 6ф1п но она не является прямым аналогом для замены.

Все смонтировано на текстолите, можно делать навесной монтаж, но так как усилитель очень маленький то удобней сделать на плате.

Усилитель разбит на 2 платы «Блок питания» и «Системная плата с лампой».

Подобный способ компоновки сделан для того чтобы было удобно выполнить подобный усилитель на 6ф5п но на 2 канала. Продублировав системную плату мы легко получаем ламповый стерео усилитель который можно использовать для прослушивания музыки в наушников ну или кто не любит громкую музыку то для небольших динамиков на компьютере.

Выходная мощность 1 — 1,5 вата чего вполне достаточно для дома.

Звук КАЙФ! Шумов ноль…

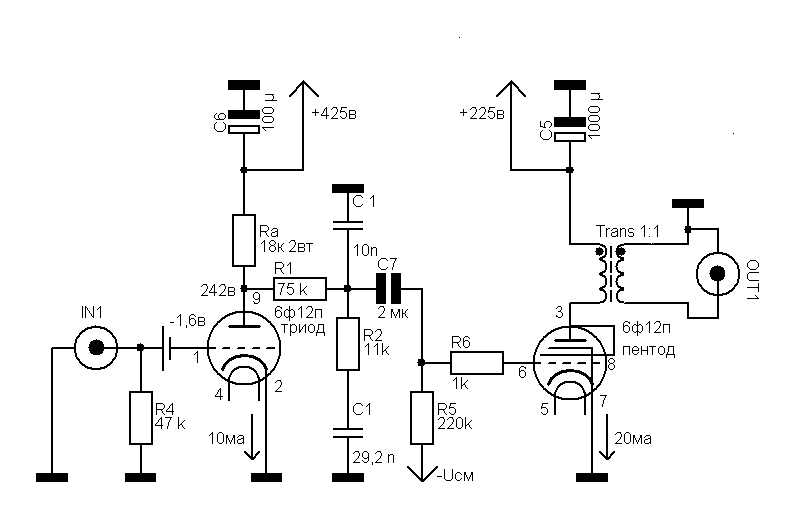

Принципиальная схема усилителя и монтажные платы.

Выходной трансформатор я использовал ТВЗ 1-3, это стандартный трансформатор из старого советского лампового усилителя. Из полно и найти можно у любого старьевщика.

Накал лампы 6,3 вольта, провода накала обязательно шунтируются резисторами 100 Ом на минус (общий).

Также для борьбы с 50 герцовым гулом можно поставить простейший дроссель сразу после диодного моста на «+».

В роли питающего трансформатора может быть использован как специализированный ТАН (трансформатор анодно накальный) так и любой другой, но если вы используете не ТАН то вам надо будет продумать откуда брать 6,3 больта для накала лампы.

Для подобного маломощного усилителя на 6ф5п достаточно напряжения питания 200 — 240 больт на выходе трансформатора (не забываем про то что диодный мост поднимает напряжение коэффициент *1,4). Поясняю, вы набрали обмоток на 200 больт, сразу после диодного моста и конденсатора мы получаем 200*1,4=280 вольт (+/- погрешность).

Хочу представить вам этот же усилитель но вариант моего друга.

Посмотреть на Яндекс.Фотках

Удачи всем кто что то делает своими руками, помните возможно все! Вот только не забываем про руки и голову )))

В принцепе схема довольно простая, подходит для начинающих. Спаяв ее вы поймете как вся ламповая кухня работает.

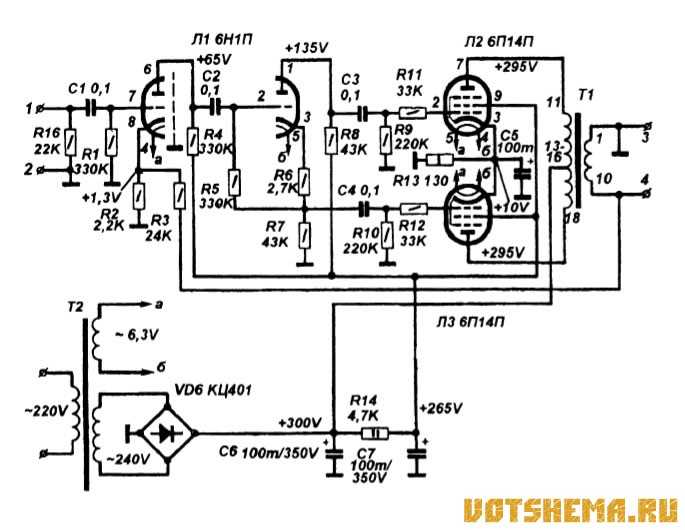

Более сложный вариант на 2х лампах.

Я начал именно с этого усилителя свои изыскания в сфере лампового звука.

Tags: 6ф5п, Ламповый усилитель своими руками, ламповый усилитель, ламповый усилитель для наушников

Рубрики

new
Авторские статьи
Акустические системы
Гитарные усилители
Ламповые радиоприёмники
Ламповый фонокорректор
Микрофонный усилитель
Питание
Питание усилителей
Программы
Программы для Аудио
Радиолампы
- Октальные
  - Пентоды
  - Тетроды
  - Триоды
- Пальчиковые
  - Пентоды
  - Триоды
    Двойные триоды
Схемы усилителей
- Гибридные усилители
- Ламповые
  - Трансформаторы для ламповых усилителей
  - Усилители PP
  - Усилители SE
    Усилители для наушников
- Предварительные усилители, тембра, эквалайзеры
  Ламповые тембра
- Транзисторные
  - Транзисторные класса «AB»
  - Транзисторные класса «А»
  - Усилители на IGBT транзисторах
- Усилители для наушников ламповые
Усилитель для наушников
Фазоинверторы
Фонокорректоры

Ламповый усилитель на 6Ф3П или 6Ф5П и трансформаторах ТН

DIY » Статьи » Ламповые Усилители » Ламповый усилитель на 6Ф3П или 6Ф5П и трансформаторах ТН

Поиск по Статьям и Справочникам

Комментарии

Схема классическая и в подробном описании физики ее работы не нуждается.

</span></td>
</tr>
</tbody>
</table>

Рис.1. Принципиальная схема усилителя на 6Ф3П/6Ф5П и трансформаторах ТН

Блок питания выполнен на базе стандартных трансформаторов ТАН с мостовым полупроводниковым выпрямителем и классическим П-образным C-L-C фильтром. Для низковольтных «токовых» ламп использование в выпрямителе полупроводниковых диодов вместо кенотронов предпочтительнее.

Поскольку схемы и предварительного и выходного каскада симметричные, отпадает необходимость в положительном смещении цепи накала относительно катода для уменьшения фона. Однако, при желании еще более уменьшить фон, такое смещение можно организовать введя в схему дополнительный резистор номиналом 300 килоом и мощностью 0,5 ватта, соединяющий цепь накала ламп с точкой анодного питания предварительного каскада (+ 210 v). Тогда, с имеющимся резистором 100 килоом, заземляющим потенциал цепи накала, будет образован делитель напряжения, и потенциал цепи накала ламп составит + 52 вольта.

Таким образом, паразитный диод накал-катод, через который переменная составляющая тока фона попадает в катодную цепь лампы, будет заперт в предварительном каскаде смещением минус 32 вольта, а в выходном — минус 36 вольт.

Параметры усилителя по этой схеме приведены в таблице.

Лампы	Выходной тр-р.	Силовой тр-р.	Pвых	Raa	Ea	Iao	— Eg1	Rk	Rc
6Ф3П	ТН33, ТН36	ТАН2, ТАН14, ТАН28, ТАН42	9	5000	220	2 х 32	16	270	240
6Ф5П	ТН36, ТН39	ТАН2, ТАН14, ТАН28, ТАН42	14	4050	220	2 х 40	20	120	270
